算法器之AVR的ISP烧录

总的电子线路如下：

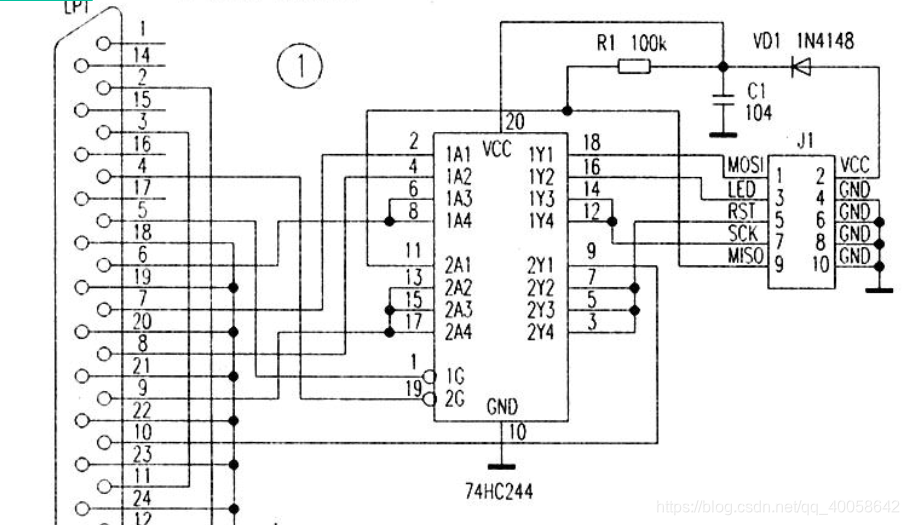

这里先介绍一下这个芯片：

74HC244是一款高速CMOS器件，74HC244引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC244是八路正相缓冲器/线路驱动器，具有三态输出。该三态输出由输出使能端1OE和2OE控制。任意nOE上的高电平将使输出端呈现高阻态。74HC244与74HC240逻辑功能相似，只不过74HC244带有正相输出。

用来作计算机并口和单片机的缓冲隔离。注意是连接到LPT打印口

其他必需知识点：

LPT的⑦脚输出编程命令和数据到单片机的MOSI端(MOSI在这里表示计算机输出、单片机输 入)

LPT的⑥脚输出串行编程时钟信号到单片机的SCK端，SCK是IIC时钟

LPT的⑨脚输出复位信号到RST端

LPT的⑧脚输出编程状态信号到LED端。LED是目 标板上的发光二极管，可以不用。

由单片机读出的信息经MISO端(MISO在这里表示单片机输出、计算机输入)输出到LPT的⑩脚。

74HC244的电源 由单片机目标板上的5V电源通过二极管VD1提供。

明白是明白了，但是我想要的是用usb的，现在谁的笔记本电脑还有打印机接口啊？

因此其实用下面的这个电路：

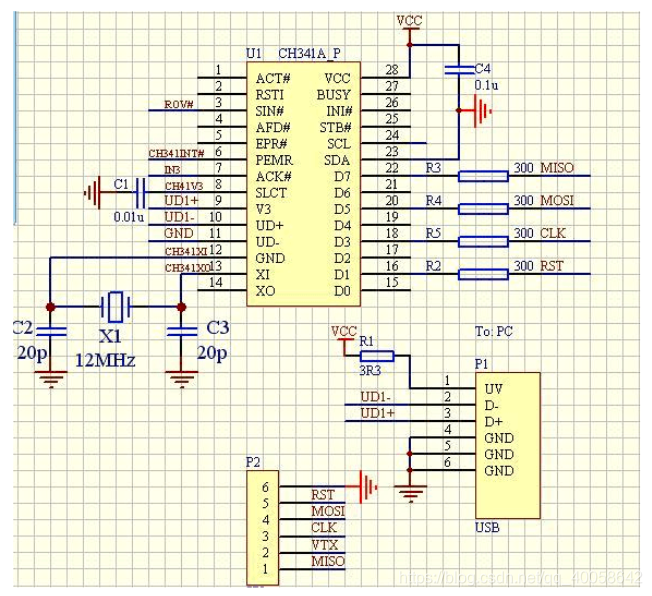

其实还不是这个电路，这个电路太灵活了，因此现在用CH341A芯片来解决才比较方便。

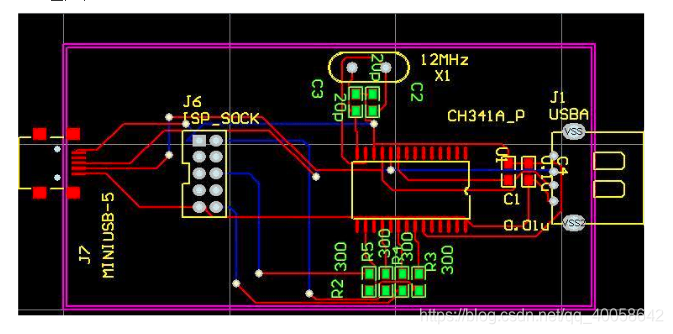

照这样焊接好就完事了
