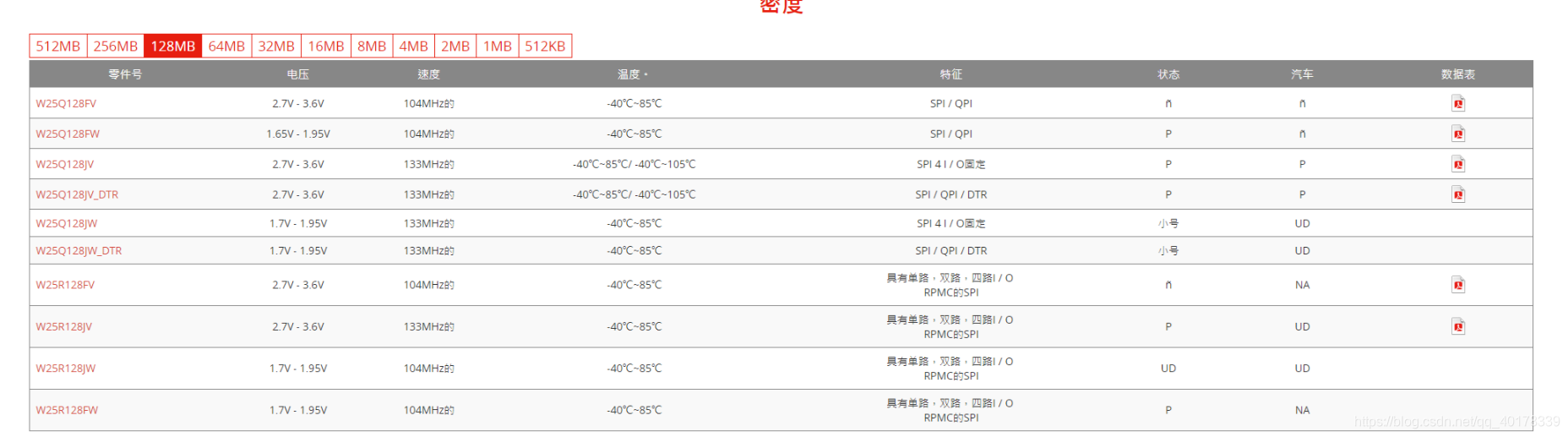

W25Q128FW  W25Q128FV  W25Q128JV  W25Q64JV 的区别

F和J的区别是速度不一样

W和V的区别是电压不一样

64和128的区别是存储容量不一样

后面更多后缀表示封装不一样
