之前一直在网上找混凝土的弹性模量等参数,但网上给的数据参差不齐,有的存在较大差别,混凝土弹性模量及其抗压、抗拉强度作为基本参数,在使用时应具备较高的准确性。基于此目的,通过查阅相应规范后,本文给出不同强度等级下混凝土的弹性模量、轴心抗压强度标准值fck、轴心抗拉强度标准值ftk、轴心抗压强度设计值fcd、轴心抗拉强度设计值ftd。
注:本文所给混凝土的弹性模量及其强度摘自《公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG 3362-2018)》。
1. 混凝土的强度等级

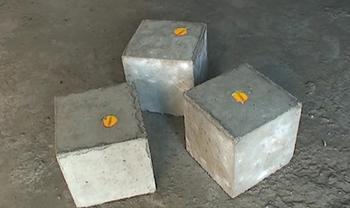

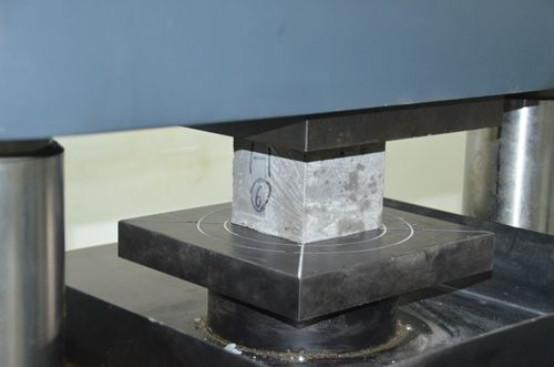

混凝土强度等级应按边长为 150mm 立方体试件的抗压强度标准值确定。
2. 混凝土受压或受拉时的弹性模量 Ec
表1 混凝土的弹性模量
强度等级 | C25 | C30 | C35 | C40 | C45 | C50 | C55 | C60 | C65 | C70 | C75 | C80 |
Ec(×10^4 MPa) | 2.80 | 3.00 | 3.15 | 3.25 | 3.35 | 3.45 | 3.55 | 3.60 | 3.65 | 3.70 | 3.75 | 3.80 |
注1:当采用引气剂及较高砂率的泵送混凝土且无实测数据时,表中 C50~C80 的 Ec 值乘折减系数 0.95。
注2:当有可靠试验依据时,Ec 可按实测数据确定。
混凝土的剪切变形模量 Gc 可按表 1 中 Ec 值的 0.4 倍采用,混凝土的泊松比 νc可采用 0.2。
3. 混凝土轴心抗压强度标准值 fck 和轴心抗拉强度标准值 ftk
表2 混凝土强度标准值
强度等级 | C25 | C30 | C35 | C40 | C45 | C50 | C55 | C60 | C65 | C70 | C75 | C80 |
fck(MPa) | 16.7 | 20.1 | 23.4 | 26.8 | 29.6 | 32.4 | 35.5 | 38.5 | 41.5 | 44.5 | 47.4 | 50.2 |
ftk(MPa) | 1.78 | 2.01 | 2.20 | 2.40 | 2.51 | 2.65 | 2.74 | 2.85 | 2.93 | 3.00 | 3.05 | 3.10 |
4. 混凝土轴心抗压强度设计值 fcd 和轴心抗拉强度设计值 ftd
表3 混凝土强度设计值
强度等级 | C25 | C30 | C35 | C40 | C45 | C50 | C55 | C60 | C65 | C70 | C75 | C80 |
fcd(MPa) | 11.5 | 13.8 | 16.1 | 18.4 | 20.5 | 22.4 | 24.4 | 26.5 | 28.5 | 30.5 | 32.4 | 34.6 |
ftd(MPa) | 1.23 | 1.39 | 1.52 | 1.65 | 1.74 | 1.83 | 1.89 | 1.96 | 2.02 | 2.07 | 2.10 | 2.14 |
