嵌入式学习|开发板刷系统（一）

备注：用的开发板是朱老师 study210开发板，用secureCRT做串口连接

安装USB串口线驱动

    win10系统下，将串口线插入电脑的USB口后即可安装驱动，但是可能会在安装驱动时报错：“INF不包含数字签名信息”。解决办法：设置——更新和安全——恢复——高级启动——疑难解答——高级选项——启动设置——重启，重启时按下 7 或 F7 选择“禁用驱动程序强制签名”，启动完成再次安装驱动即可。

使用SecureCRT做串口连接

步骤：

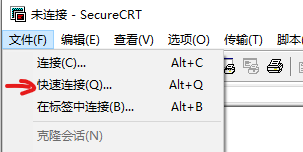

    1.文件——快速连接

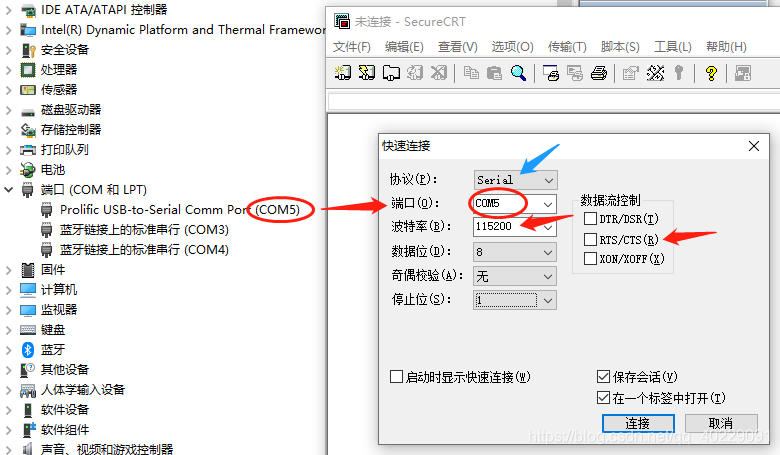

    2.建立连接：协议选择Serial，端口与设备设备管理器中对应，波特率设置为115200，去掉RTS/CTS的前的勾，最后点击 [连接] 。

        补充：开发板这边的串口一定是连串口2（UART2）

破坏出厂预烧录的Linux+qt以从SD2启动

    1. 将电脑与开发板通过串口线连接好，并在电脑上同过SecureCRT开启监视串口后，长按开发板上的POWER键开机，进入控制台（在进入控制台时需要login，login输入root，回车后password输入123456）
    2.上述步骤完成后，在控制台输入并执行以下命令：

busybox dd if=/dev/zero of=/dev/mmcblk0 bs=512 seek=1 count=1 conv=sync

        回车后显示如下：

        再次输入sync并执行（回车后无其他内容显示，只是为了确保执行数据有效）：

sync

        解释一下上面两条命令的作用：把板载iNand的第一个扇区用全0来填充（这就是实现“擦除”的效果），这样板载的iNand的bootloader的开始第1个扇区就被破坏了。将来启动时iROM还是会先从iNand中读取前16KB，然后计算校验和。这时候因为有1个扇区被擦掉了，所以校验和不通过，所以启动失败（会从SD2去执行2nd启动）。

    3. 完成上述两个步骤后，即可破坏掉开发板linux平台下的bootloader，此时若尝试重新开机会发现无法开机。

制作启动SD卡

这里只介绍在Windows下的方法：
        用到的工具：x210_Fusing_Tool，我在第一次打开这个软件的时候，弹窗提示：应用程序无法启动，因为应用程序的并行配置不正确。我的解决方法：下载并安装Microsoft Visual C++ 2008 Redistributable Package (x86)，可能有其他解决方法，请自行查找。

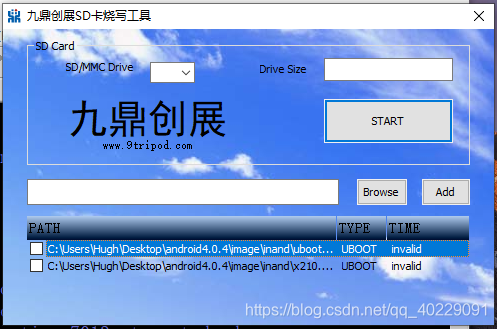

        1. 用管理员身份运行x210_Fusing_Tool，打开后如下图所示，第一次打开是界面下方的PATH下是空的，这张图由于是制作启动SD卡之后才截的图所以有记录。

        2. 将SD卡插入电脑，软件会自动识别到该SD卡，点击 [Browse] 选中uboot.bin文件，再 [ADD] 进来，最后点击 [START] 将uboot.bin烧录到SD卡。

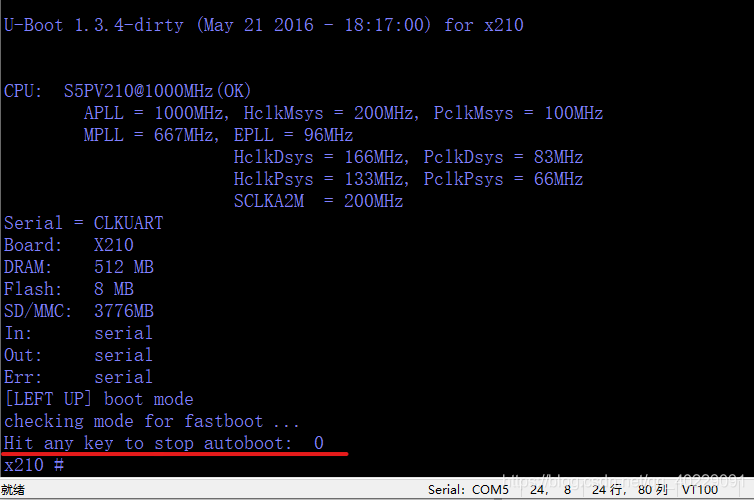

        3. 烧录完成后将SD卡插到开发板上的SD卡槽。按POWER键开机，在SecureCRT中会出现以下内容，在红线处跳转到0之前按下回车以阻断自动启动：


用fastboot安装镜像

1. fastboot是使用USB线进行数据传输的，所以fastboot执行之前先连接开发板与电脑之间的usb线（电脑端插usb口，开发板上插OTG口）。

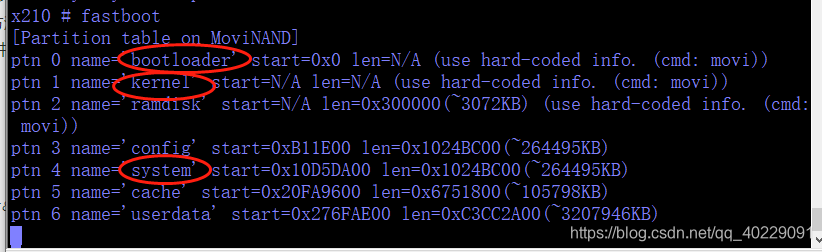

2. 在SecureCRT的uboot控制台下输入fastboot并执行，电脑会识别到硬件，转到安装驱动：x210_android_driver。由于我重新启动过电脑，在安装驱动时，我碰到一个问题：文件的哈希值不在指定的目录文件中。此文件可能已损坏或被篡。解决办法：与上面解决数字签名的方法一样。在输入fastboot并执行后，会显示以下内容，红圈内标记的即要安装的3个文件：

3. (1) 将电脑内的fastboot文件夹放到常用目录下，并在cmd中切换到该目录下。接下来我将准备要烧录的文件放在了与fastboot.exe同级的目录下，然后执行命令烧录uboot：

fastboot flash bootloader uboot.bin

            执行后cmd中结果与SecureCRT对应显示内容如下图所示：

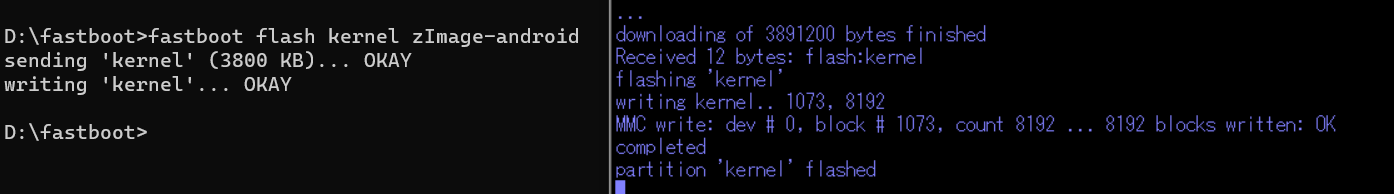

        (2) 接着在cmd中执行以下命令烧录kernel：

fastboot flash kernel zImage-android

            执行后cmd中结果与SecureCRT对应显示内容如下图所示：

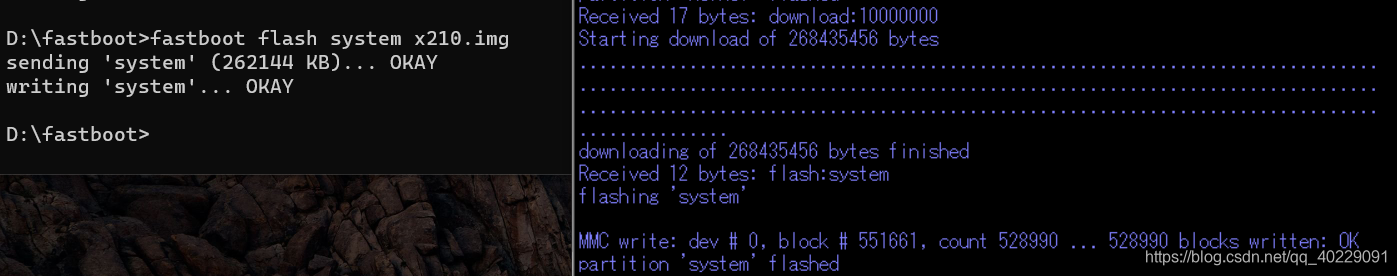

        (3) 最后在cmd中执行以下命令烧录system：

fastboot flash system x210.img

           执行后cmd中结果与SecureCRT对应显示内容如下图所示：

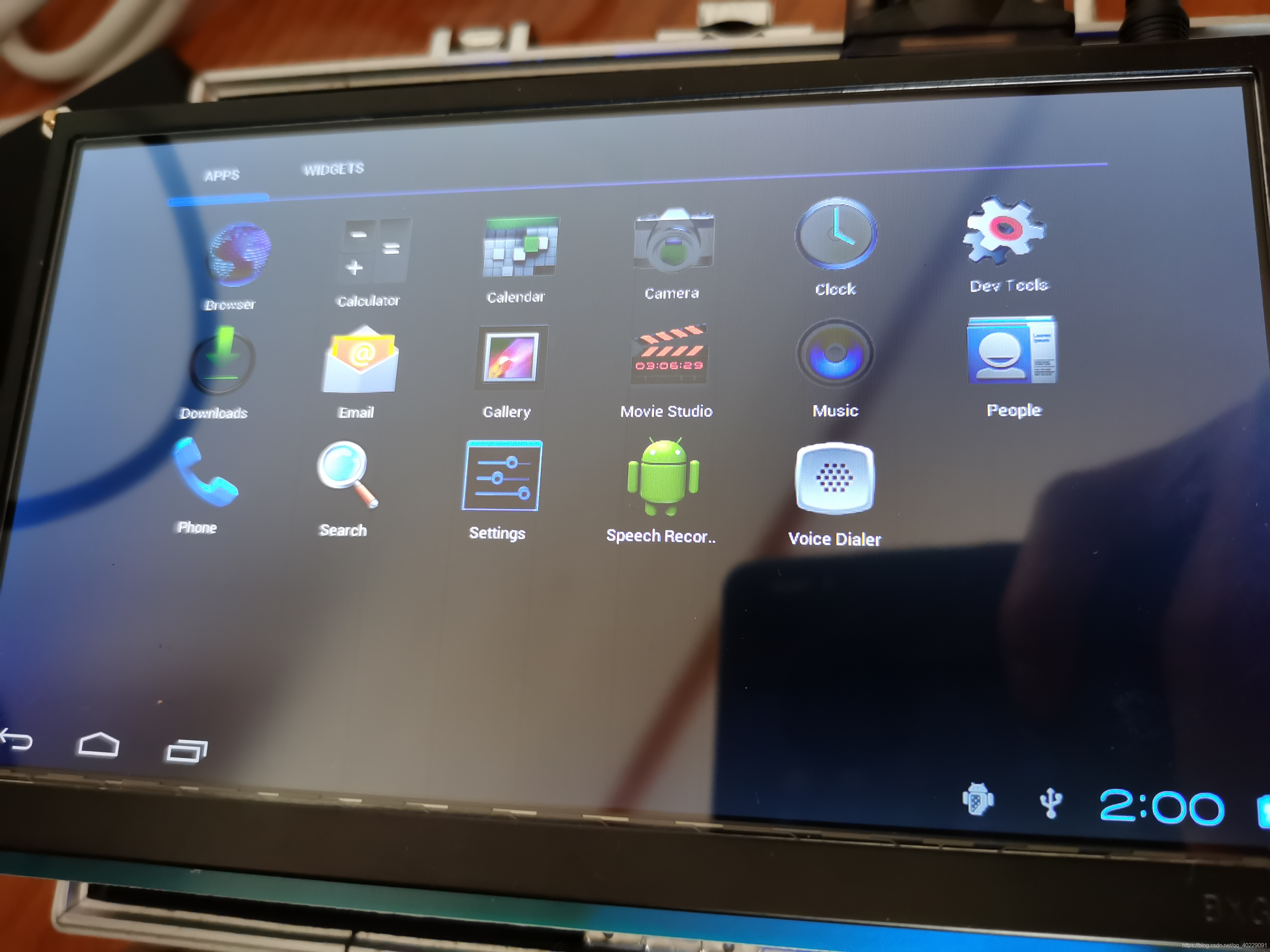

    4. 最后在uboot控制台中输入 fastboot reboot 文明重启：
