工作中需要优化PEQ（参数均衡器），平台本身是ARM平台，所以我想到调用ARM本身的滤波器函数，因为PEQ的实现是滤波器级联，所以选择调用ARM的cmsis-dsp库中的arm_biquad_cascade_df1_f32函数来实现

arm_biquad_cascade_df1_f32函数的用法

arm_biquad_cascade_df1_f32可以实现n个二阶滤波器级联

void arm_biquad_cascade_df1_init_f32(
   arm_biquad_casd_df1_inst_f32 * S,
   uint8_t numStages,
   const float32_t * pCoeffs,
   float32_t * pState)

numStages是二阶滤波器个数；

pCoeffs是滤波器参数的buffer指针，buffer大小为5*numStages，buffer中滤波器参数排列方式为{b10,b11,b12,a11,a12,b20,b21,b22,a21,a22,........}；

注意！！！（该buffer中的an1和an2对应于matlab中用fdatool工具生成的参数中a1和a2的负数）

pState是状态缓存buffer，大小为4*numStages；

void arm_biquad_cascade_df1_f32(
   const arm_biquad_casd_df1_inst_f32 * S,
   const float32_t * pSrc,
   float32_t * pDst,
   uint32_t blockSize)

pSrc输入数据指针

pDst输出数据指针

（pSrc和pDst可以是同一个指针）

blockSize处理数据的长度

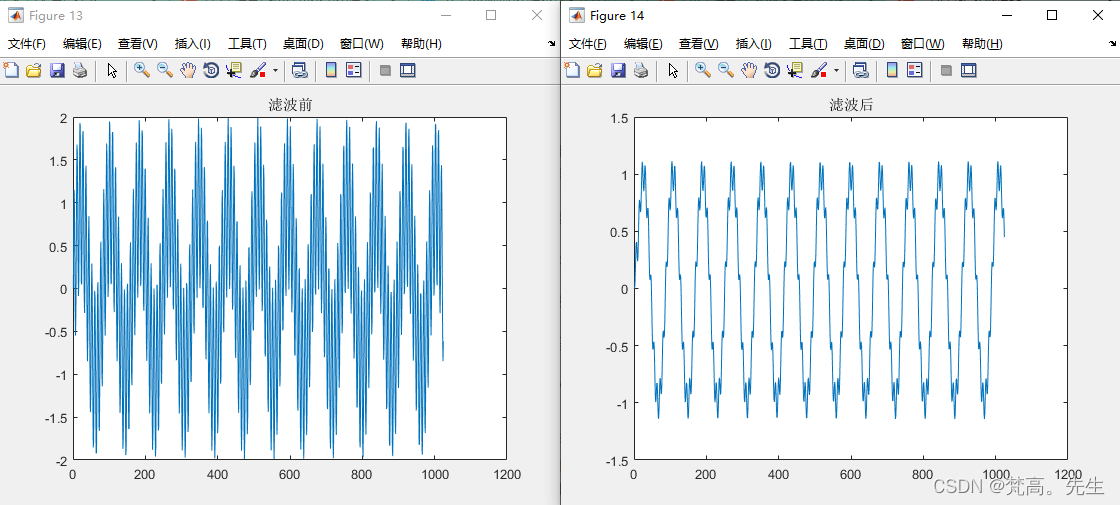

仿真C代码

#define DATA_LEN (4096)
#define PI (3.141592653)
arm_biquad_casd_df1_inst_f32 arm_biquad_casd_df1_inst_f32_t;
float peq_para[5] = { 0.019238573667911894, 0.038477147335823789, 0.019238573667911894, 1.5711024401904012, -0.64805673486204896 };
float peq_state[4] = { 0 };
float pin[DATA_LEN] = {0};
float pout[DATA_LEN] = { 0 };
void main()
{
   for (int i = 0; i < DATA_LEN; i++)
   {
       pin[i] = sinf(2*PI*50*i/DATA_LEN) + sinf(2*PI*500*i/DATA_LEN);
   }
   arm_biquad_cascade_df1_init_f32(&arm_biquad_casd_df1_inst_f32_t, 1, peq_para, peq_state);
   arm_biquad_cascade_df1_f32(&arm_biquad_casd_df1_inst_f32_t, pin, pout, DATA_LEN);
}
