部署图
一、部署图概要

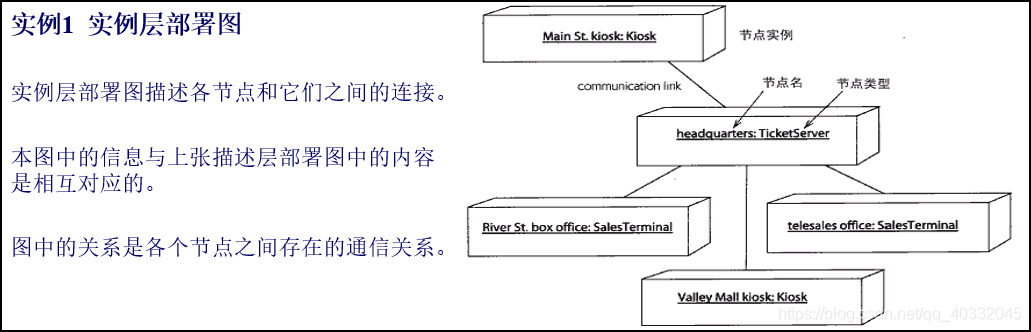

部署图用于静态建模，是表示运行时过程节点结构、构件实例及其对象结构的图。如果含有依赖关系的构件实例放置在不同节点上，部署视图可以展示出执行过程中的瓶颈。部署图的两种表现形式：实例层部署图和描述层部署图(会在后面的实例中给出)。

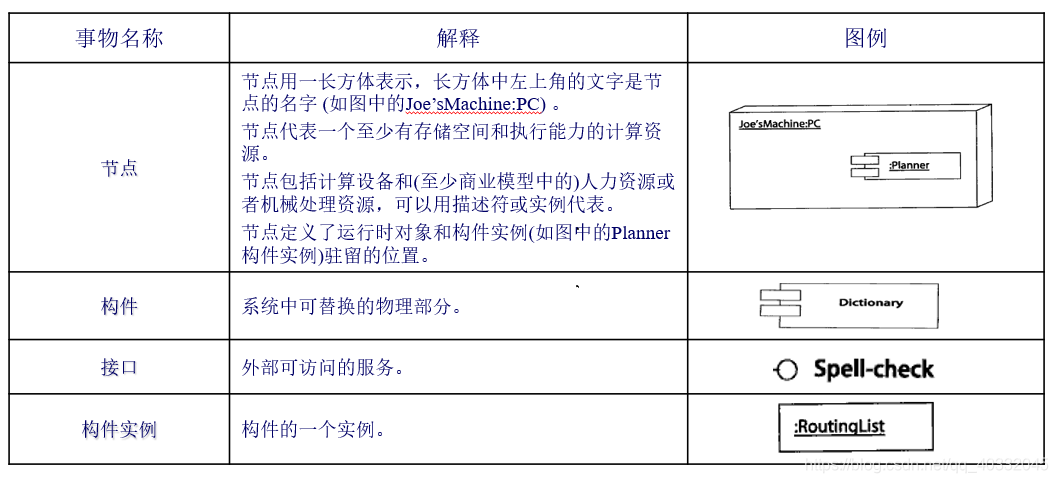

二、部署图中的事物及解释

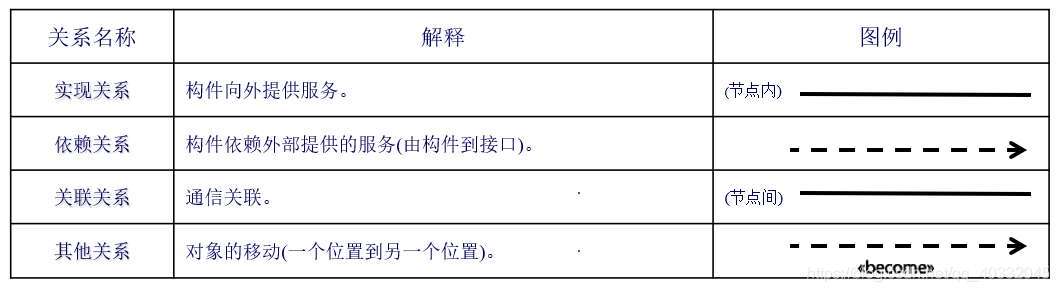

三、部署图中的关系及解释

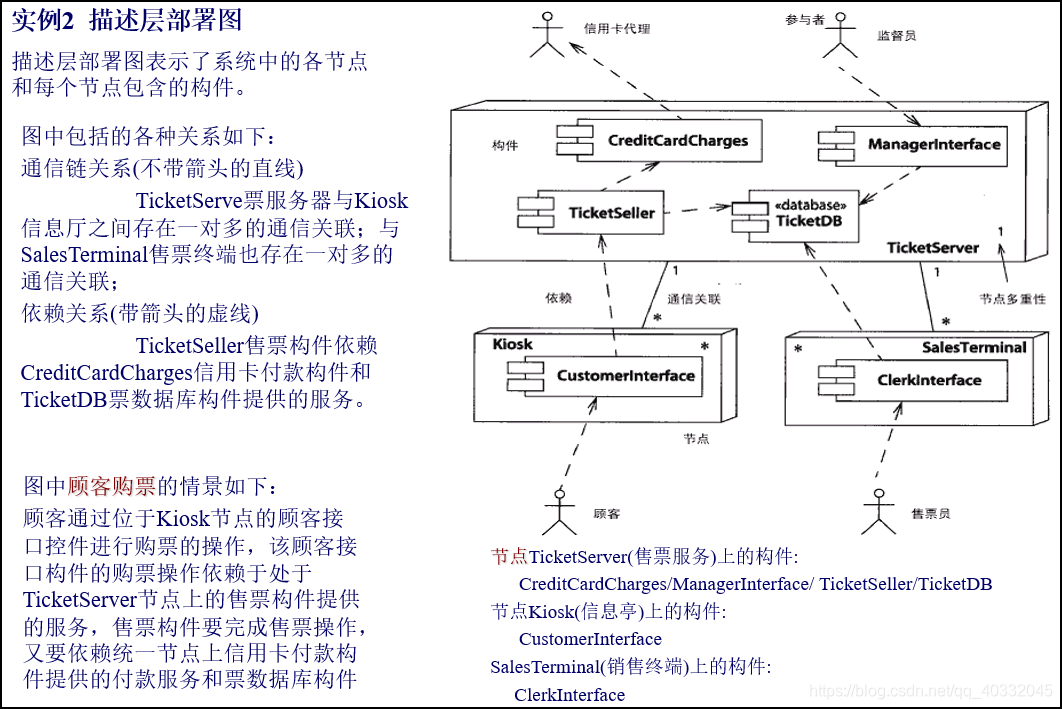

四、部署图例子
五、关于部署图与构件图
★部署图与构件图相同的构成元素：
构件、接口、构件实例、构件向外提供服务、构件要求外部提供的服务。
★部署图与构件图的关系： 部署图表现构件实例； 构件图表现构件类型的定义。
部署图偏向于描述构件在节点中运行时的状态，描述了构件运行的环境；
构件图偏向于描述构件之间相互依赖支持的基本关系。
