fabric.js学习

一，前言

1.fabric [ˈfæbrɪk'] 是一个功能强大的运行在HTML5 canvas的JavaScript，fabric为canvas提供了一个交互式对象模型，通过简洁的api就可以在画布上进行丰富的操作。

2.可以使用包管理工具直接安装：npm install fabric

3.fabric兼容pc端和移动端，不支持运行在小程序环境下

二，初始化画布

1.首先创建一个canvas元素，作为容器

<canvas id="mapCanvas" width="350" height="200"></canvas>

2.实例化一个canvas上下文对象，接管原生容器，根据使用api的不同，初始化后的画布可以分为 可交互 和 不可交互 两种

import { fabric } from "fabric";
//可交互画布，用于需要编辑图片等场景
const canvasCtx = new fabric.Canvas("mapCanvas", {
    enableRetinaScaling: true,
    perPixelTargetFind: true, // 对象基于像素检测
    skipTargetFind: true,

    //框选
    selection: true, //是否支持鼠标框选
    selectable: true, //是否支持鼠标框选
    selectionColor: "rgba(255,255,255,0.3)", // 鼠标框选背景色
    selectionLineWidth: 1, // 画布中鼠标框选边框

    preserveObjectStacking: true, //取消被选中的元素会处于顶层的默认行为
    backgroundColor: '#fff', //画布背景颜色
  });

//不可交互画布, 用于画海报等场景，鼠标事件都无效
const canvasCtx = new fabric.StaticCanvas("mapCanvas",{})

3.创建canvas元素时可直接设置width和height ，当一开始不确定宽高时可不设置，之后使用setWidth，setHeight动态设置

canvasCtx.setWidth(400)
canvasCtx.setHeight(400)

4.相应的可以使用getWidth和getHeight获取canvas的宽高

canvasCtx.getWidth()
canvasCtx.getHeight()

三，基础图像绘制

1.fabric已经内置了许多基础图像，调用相应api，可直接应用，免去了原生繁琐的过程。

（1）矩形 [ 圆角矩形 ]
（2）圆
（3）椭圆
（4）直线
（5）曲线
（6）折线
（7）虚线
（8）多边形
（9）三角形

2.矩形绘制 fabric.Rect

（1）使用fabric.Rect绘制矩形，主要配置项为左上角的(left，top)和width，height

let forbiddenArea = new fabric.Rect({
	//主要配置属性
    left: 0, //距离画布左侧的距离，单位是像素
    top: 0, //距离画布上边的距离
    width: 100,
    height: 100,

	//样式配置属性
    fill: "#fef0f08a", //填充的颜色
    stroke: "#fab6b6", //边界的颜色
	//通过配置rx,ry，可以让矩形具有圆角
    rx:20,
    ry:20,
 });

2.绘制圆 fabric.Circle

（1）使用fabric.Circle绘制圆，主要配置项为中心点(left，top)和半径radius

let circle = new fabric.Circle({
  //主要配置属性
  left: 10, //距离左边的距离
  top: 10, //距离上边的距离
  radius: 2, //圆的半径

  //样式配置属性
  fill: "#eee", //填充的颜色
  stroke: "#fab6b6", //边界的颜色
});

3.绘制椭圆 fabric.Ellipse

（1）使用fabric.Ellipse绘制圆，主要配置项为中心点(left，top)和长短半轴rx，ry

let circle = new fabric.Ellipse({
  //主要配置属性
  left: 10, //距离左边的距离
  top: 10, //距离上边的距离
  rx: 10,
  ry: 10,

  //样式配置属性
  fill: "#eee", //填充的颜色
});

4.绘制直线 fabric.Line

（1）使用fabric.Line绘制直线，主要配置项为两个点x1,y1,x2,y2

let line = new fabric.Line([x1,y1,x2,y2],{
    stroke: "#c45656",
    strokeWidth: 3,
});

5.绘制线段 fabric.Polyline

（1）使用fabric.Polyline绘制线段，主要配置项为多个点x1,y1,x2,y2

  const polyline = new fabric.Polyline([
    {x: 30, y: 30},
    {x: 150, y: 140},
    {x: 240, y: 150},
    {x: 100, y: 30}
  ], {
    fill: 'transparent', // 如果画折线，需要填充透明
    stroke: '#6639a6', // 线段颜色
    strokeWidth: 5 // 线段粗细
  })

6.绘制不规则图形 fabric.Path

（1）使用fabric.Path绘制不规则图形，主要配置项为一个字符串，其中M代表移动到某个点，L是中途的点，z表示闭合

  const path = new fabric.Path('M 0 0 L 200 100 L 170 200 z');
  path.set({ left: 120, top: 120,fill:'red' });

7.绘制曲线

（1）fabric提供了自由画笔的功能让我们可以随意绘制线条

（2）使用isDrawingMode来开启自由绘制模式

  //1.在初始化canvas实例时，直接开启自由画笔
  const canvasCtx = new fabric.Canvas("mapCanvas", {
  	isDrawingMode:true,
  });

  //2.设置`isDrawingMode`动态开启
  canvasCtx.isDrawingMode =true;

  //设置画笔颜色
  canvasCtx.freeDrawingBrush.color = "#f56c6c";
  //设置画笔粗细
  canvasCtx.freeDrawingBrush.width = 3;

（3）关闭自由绘制

  //设置isDrawingMode为false
  canvasCtx.isDrawingMode =false;

  //关闭的时机可以根据需求设置，这里介绍鼠标弹起时关闭
  canvasCtx.on("mouse:up", function (opt) {
    this.isDrawingMode = false;
  });

（4）自由绘制的曲线，也会生成实例对象

8.绘制虚线

（1）绘制虚线要使用strokeDashArray属性，strokeDashArray[a,b] 含义为 每隔a个像素空b个像素，直线和线段都可以使用这个属性来绘制成虚线。

const line = new fabric.Line([x1,y1,x2,y2],{
    stroke: "#c45656",
    strokeWidth: 3,
    strokeDashArray: [20, 10],
});

 const polyline = new fabric.Polyline(
    [
      { x: 30, y: 30 },
      { x: 150, y: 140 },
      { x: 240, y: 150 },
      { x: 100, y: 30 },
    ],
    {
      fill: "transparent", // 如果画折线，需要填充透明
      hasBorder: true,
      strokeDashArray: [20, 10],
    }
  );

四，图片绘制

1.将图片绘制进canvas有两种方式

（1）方式一：根据图片元素绘制图片，使用fabric.Image

  let image = new Image();
  image.src = 'xxxx';
  image.onload = ()=>{
  	//1.创建图片实例对象
    let imgInstance = new fabric.Image(image, {
      left: 0, //位置
      top: 0,
      scaleX:1,
      scaleY:1,
      erasable:false, //是否可擦除
      hasControls: false, // 是否开启图层的控件
      evented:true,//是否可以支持事件
      ...
    });
    //实例对象的width和height可以获取图片的大小
    imgInstance.width
    imgInstance.height
    //2.添加到画布
    canvasCtx.add(imgInstance);
  };

（2）方式二：根据图片地址绘制图片fabric.Image.fromURL

  new fabric.Image.fromURL("/resources/images/robot.png", function (oImg) {
  	//oImg是图片对象实例
    oImg.set({
      top:10,
      left:10,
      scaleX:1,
      scaleY:1,
      evented: false,
      ...
    });
    //实例对象的width和height可以获取图片的大小
    oImg.width
    oImg.height

    canvasCtx.add(oImg);
  });

2.当我们已经声明了一个fabric图片对象，可以在维持原对象的情况下使用setSrc动态修改图片。

  //注意，第一个参数只能是图片地址远程地址本地地址，base64等，不能是图像元素
  oimg.setSrc("./img.png", () => {
    canvasCtx.renderAll();
  });

五，绘制文本

1.绘制普通文本

  let text = new fabric.Text(`hello \n world!`, {
      left: 0,
      top: 0,
      fill: 'red', // 字体颜色
      fontSize: 12, //字体大小
      fontWeight: 100, //字体粗细
      charSpacing: 10 //字体间距,
      angle: 30, // 旋转
      backgroundColor: '#ffd460', // 背景色
      stroke: '#3f72af', // 文字描边颜色（蓝色）
      strokeWidth: 2, // 文字描边粗细
      textAlign: 'lfet', // 对齐方式：left 左对齐； right 右对齐； center 居中
      opacity: 0.8, // 不透明度
      selectable: true, // 能否被选中，默认true
      shadow: 'rgba(0, 0, 0, 0.5) 5px 5px 5px', // 投影
      ...
    });

2.绘制可编辑文本

  let text = new fabric.IText(`hello \n world!`, {
      left: 0,
      top: 0,
      cornerColor: 'pink', // 角的颜色（被选中时）
      borderColor: 'yellowGreen', // 边框颜色（被选中时）
      ...
    });

3.绘制文本框

  let text = new fabric.Textbox(`hello \n world!`, {
      left: 0,
      top: 0,
      cornerColor: 'pink', // 角的颜色（被选中时）
      borderColor: 'yellowGreen', // 边框颜色（被选中时）
      ...
    });

4.可以通过set实例方法动态修改文本，和其他属性

text.set({
	text:'change content'
})

六，将绘制对象添加进画布

1.在声明了一个图形或者图片等对象时，还需要使用使用add 添加进画布

canvas.add(klassObject)

2.我们可以使用getObjects获取所有已绘制进画布的对象，该方法返回一个元素为kclass对象的数组，需要注意的是没有add进画布的对象，无法通过getObjects获取到，因为还没有绘制进画布中

canvas.getObjects()

七，kclass对象

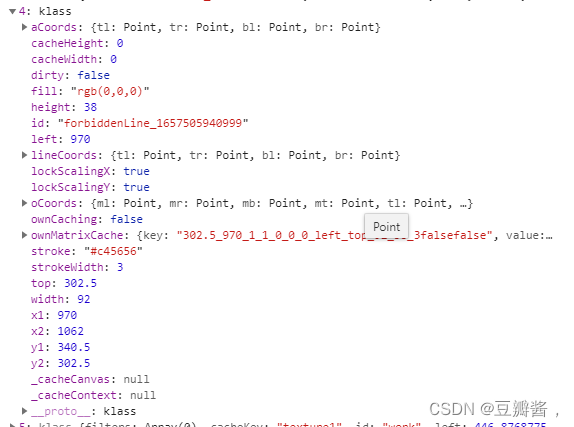

1.在fabric中，本质上绘制的每一个图形都是一个kclass对象，如下是一个含有许多对象信息的kclass

2.简单介绍下kclass可以获取对象的一些有用的信息

（1）lineCoords : 线性对象边界的四个点坐标，是在画布缩放移动时，动态变化的当前时刻快照的对象坐标，

（2）aCoords : 原始对象边界的四个点坐标原始值，该属性反映了画布没缩放没移动时的对象位置，每一个lineCoords都对应着一个aCoords，lineCoords是当前肉眼看到的根据画布缩放移动计算出来的位置，aCoords是隐藏在背后的原始位置。

（3）top,left :对象定位时的top和left，注意left和top不会因为画布的缩放和移动而计算，一直都是元素在画布原始状态（scale为1，没有move）时的值，非常的准确，

（4）angle：对象旋转的角度

（5）自定义的一些属性，也会在kclass对象中展示

（6）配置的属性如conerSize等等

七，对象的定位

1.在fabric中，我们使用对象的top和left来定位对象在画布中的位置，且top和left默认是对象的左上角位置

2.我们可以通过配置对象的originX和originY来修改默认原点的位置

3.originX和originY分别代表对象平移的水平起始点和垂直起始点，可以设置的值如下

originX : "left"|"right"|"center"
originY : "top"|"bottom"|"center"

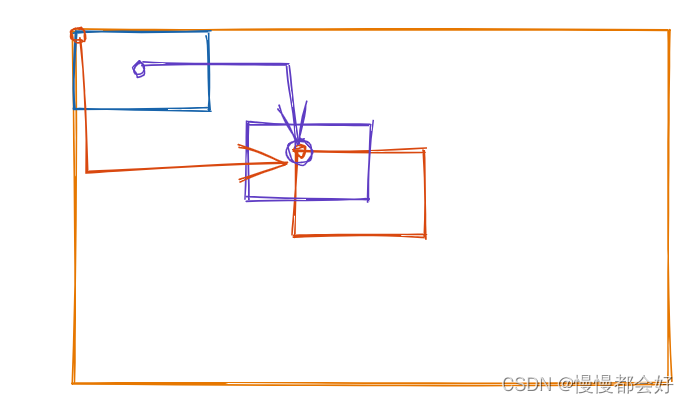

4.如下图所示，相同的left和top值，原点不一样时，对象的位置是不一样的，红色的为默认的原点，紫色的originX和originY为center

八，设置对象属性

1.对于所有对象，除了在创建时可以声明属性，我们还可以使用对象的set实例方法动态设置属性

 kclassObject.set({
      left: 10,
      top: 22,
      angle:100,
      ....
 });

九，对象的控件

1.一个可交互的画布上的元素支持缩放，平移和旋转的操作，实现的方式就是自带的控件，如下图所示

2.当我们点击对象时，就会激活这个控件操作框，同时，我们还可以通过setActiveObject(klassObject)这个api在代码层面激活这个控件操作框

3.我们可以通过一些配置属性，修改这些控件的大小，颜色，边距等等

4.除了已有的操作控件，我们还可以自定义和修改已有控件

（1）自定义一个删除控件

//删除图标
var deleteImg = document.createElement("img");
deleteImg.src = deleteIcon;

//在fabric.Object.prototype.controls.xxx 上通过 fabric.Control 自定义控件
fabric.Object.prototype.controls.deleteControl = new fabric.Control({
  x: 0.5,
  y: -0.5,
  offsetY: -16,
  offsetX: 16,
  cursorStyle: "pointer",
  //自定义点击事件
  mouseUpHandler: function (eventData, transform) {
    var target = transform.target;
	//target 为当前对象，这里可执行业务判断
    canvasCtx.remove(target);
    canvasCtx.requestRenderAll();
  },
  //渲染图标包含图标大下位置，
  render: function (ctx, left, top, styleOverride, fabricObject) {
  	//fabricObject为当前对象，可根据当前对象自定义是否渲染删除按钮
    var size = this.cornerSize + 2;
    ctx.save();
    ctx.translate(left, top);
    ctx.rotate(fabric.util.degreesToRadians(fabricObject.angle));
    ctx.drawImage(deleteImg, -size / 2, -size / 2, size, size);
    ctx.restore();
  },
  cornerSize: 18,
});

（2）修改已有控件，修改旋转按钮的样式

//旋转按钮图标
var circleImg = document.createElement("img");
circleImg.src = circleIcon;

//在fabric.Object.prototype.controls.mtr (mtr代表旋转控件) 上通过 fabric.Control 自定义控件
fabric.Object.prototype.controls.mtr = new fabric.Control({
  x: 0,
  y: -0.5,
  offsetY: -20,
  cursorStyle: "pointer",
  //控件的业务，默认的旋转的原点是定位的原点，我们可以根据originX originY修改旋转原点
  actionHandler: fabric.controlsUtils.rotationWithSnapping,
  cursorStyleHandler: fabric.controlsUtils.rotationStyleHandler,
  //渲染图标
  render: function (ctx, left, top, styleOverride, fabricObject) {
    let size = 18;
    ctx.save();
    ctx.translate(left, top);
    ctx.rotate(fabric.util.degreesToRadians(fabricObject.angle!));
    ctx.drawImage(circleElement, -size / 2, -size / 2, size, size);
    ctx.restore();
  },
});

效果如下

十，限制控件行为

1.有时候我们想要我们绘制的对象不具备部分控件行为，例如旋转等，或者甚至不具备任一项行为，fabric也提供了各种配置和api来实现这一点

2.我们可以通过配置对象的 hasControls 属性为false禁用所以功能，此时不会渲染操作框

3.我们也可以配置部分属性配置，限制部分行为。

（1）限制元素的旋转：lockRotation = true
（2）限制元素x轴的缩放：lockScalingX= true
（3）限制元素y轴的缩放：lockScalingY= true
（4）限制元素上下移动：lockMovementY =true
（5）限制元素左右移动：lockMovementX =true

4.此外还可以使用setControlsVisibility，该方法用于隐藏操作控件，从而达到禁用功能

 workNode.setControlsVisibility({
      bl: false, //左下角
      br: false, //右下角
      mb: false, //下中角

      ml: false, //左中角
      mr: false, //右中角

      tl: false, //左上角
      tr: false, //右上角
      mt: false, //上中角

      mtr:false, //旋转角
  });

十一，事件

1.画布对象和元素对象都有on实例方法用于绑定事件，当设置对象的属性 evented 为false时，绑定的事件不生效

canvasCtx.on(eventname,handler)

canvasCtx.on("mouse:down",(e)=>{})
text.on("mouse:down",(e)=>{})

2.支持的常用事件

（1）鼠标上常用的操作事件

mouse:down 或 mousedown 鼠标按下时触发
mouse:move
mouse:up 或 mouseup 鼠标抬起时触发
mouse:down:before
mouse:move:before
mouse:up:before
mouse:over 或 mouseover 鼠标悬浮时触发
mouse:out 或 mouseout 鼠标进入后离开时触发
mouse:dbclick 或 mousedblclick 鼠标双击时触发

//for example
canvasCtx.on("mouse:down",(e)=>{})
text.on("mouse:down",(e)=>{})

（2）对象操作的一些监控

modified
rotating
scaling
moving
skewing

//for example
text.on("rotating",(e)=>{})

注意： 对于绘制一个矩形，当元素缩放拉伸时，在事件对象上获取的width和height是不会变化的，即使通过getObjects获取这个对象，也会一直是第一次绘制的值，但是在kclass里有scareX和scareY体现了长和宽伸缩的值，因此我们可以使用scareX * width和scareY * height 获取此时此刻矩形元素的长和宽

3.fabric的鼠标事件能够兼容在移动端的手势操作

mouse:down  ==> 在移动端手指点击一下也会触发
mouse:move  ==> 在移动端手指移动也会触发
mouse:up ==> 在移动端手指抬起也会触发

mouse:down:before
mouse:move:before
mouse:up:before

mouse:over  ==> 不支持移动端
mouse:out ==> 移动端手指离开元素触发
mouse:dbclick ==> 在移动端双击也会触发

4.注意，虽然部分鼠标事件兼容移动端，但是同一个事件在PC端和移动端返回的事件对象是不一样的，pc端返回的mouseEvent，移动端返回的touchEvent，两者返回的字段含义不一样，要自己做兼容。

5.注意，当对画布进行拖动和缩放后，事件对象的offsetX，offsetY会产生偏移，不能准确的表示位置，需要使用如下的方法转化坐标

//根据缩放等级转化鼠标的x,y
function getTransformedPosX(canvasCtx, x) {
  let zoom = Number(canvasCtx.getZoom());
  return (x - canvasCtx.viewportTransform[4]) / zoom;
}
function getTransformedPosY(canvasCtx, y) {
  let zoom = Number(canvasCtx.getZoom());
  return (y - canvasCtx.viewportTransform[5]) / zoom;
}

十二，橡皮擦

1.fabric.js 的基础包并没有包含橡皮擦模块，要使用橡皮擦功能可以使用npm安装fabric-with-erasing。

2.fabric-with-erasing是在fabric.js的基础上加上橡皮擦，因此在使用fabric-with-erasing后，可以不需要fabric包。

3.开启橡皮擦

  canvasCtx.isDrawingMode = true; // 进入绘画模式
  canvasCtx.freeDrawingBrush = new fabric.EraserBrush(canvasCtx); // 使用橡皮擦画笔
  canvasCtx.freeDrawingBrush.width = 8; // 设置画笔粗细为 10

4.恢复橡皮擦擦除部分

  canvasCtx.isDrawingMode = true;
  canvasCtx.freeDrawingBrush = new fabric.EraserBrush(canvasCtx);
  canvasCtx.freeDrawingBrush.width = 10;
  canvasCtx.freeDrawingBrush.inverted = true;

5.关闭橡皮擦功能

  canvasCtx.isDrawingMode = false;

6.橡皮擦经过的部分会变成透明的

十二，设置画布zoom和获取zoom

1.canvas默认层级是1

2.设置层级方法： canvasCtx.setZoom(zoom);

3.获取层级方法： canvasCtx.getZoom();

4.根据鼠标滚轮来设置层级：

  canvasCtx.on("mouse:wheel", function (opt) {
    var delta = opt.e.deltaY;
    var zoom = canvasCtx.getZoom();
    zoom *= 0.999 ** delta;
    if (zoom > 20) zoom = 20;
    if (zoom < 0.01) zoom = 0.01;
    canvasCtx.setZoom(zoom);
    opt.e.preventDefault();
    opt.e.stopPropagation();
  });

十三，修改鼠标样式

1.fabric支持修改不同状态下默认的鼠标样式

（1）默认的鼠标样式

canvasCtx.defaultCursor = 'default'

（2）鼠标移动到对象上的样式

canvasCtx.hoverCursor = 'move'

（3）鼠标拖动时的样式

canvasCtx.moveCursor = 'move'

（4）自由绘制时的样式

canvasCtx.freeDrawingCursor = 'crosshair'

（5）旋转时的样式

canvasCtx.rotationCursor = 'crosshair'

2.上面的样式都是默认样式，我们可以赋值为其它css支持的cursor值

十四，将画布保存为图片

1.使用toDataURL可以将canvas转为图片，该函数返回的是图片的base64格式字符串。

let imgUrl = canvasCtx.toDataURL({
    format: "png",
  })

2.可以通过top，left， width和height参数将指定部分canvas绘制成图片。

let imgUrl = canvasCtx.toDataURL({
    format: "png",
    width: mapImgInstance.lineCoords.br.x - mapImgInstance.lineCoords.bl.x,
    height: mapImgInstance.lineCoords.bl.y - mapImgInstance.lineCoords.tr.y,
    left: mapImgInstance.lineCoords.bl.x,
    top: mapImgInstance.lineCoords.tl.y,
  });

十五，释放canvas

1.使用dispose可以释放已经创建的canvas

canvasCtx.dispose()

十六，移动端手势支持

1.使用fabric_with_gestures版本 ，没有具体使用过，需要的另外查阅

        touch:gesture
        touch:drag
        touch:shake
        touch:longpress

2.双指缩放

  handleDoubleFinger(options) {
                const {
                    clientX: finger1X,
                    clientY: finger1Y
                } = options.e.targetTouches[0];
                const {
                    clientX: finger2X,
                    clientY: finger2Y
                } = options.e.targetTouches[1];
                const powX = (finger2X - finger1X) * (finger2X - finger1X);
                const powY = (finger2Y - finger1Y) * (finger2Y - finger1Y);
                // 计算两个手指之间的距离
                const distance = Math.sqrt(powX + powY);
                // 每次缩放的比例
                let ratio = -0.05;
                if (distance > preDistance) {
                    ratio = 0.05;
                }
                preDistance = distance;
                const x = scaleCenter.x || (Math.abs(finger1X + finger2X)) / 2;
                const y = scaleCenter.y || (Math.abs(finger1Y + finger2Y)) / 2;
                scaleCenter = {
                    x, y
                };
                // 计算当前缩放的大小
                let zoom = ratio + canvasCtx.getZoom(); // 获取当前缩放比
                zoom = Math.max(0.5, zoom);
                zoom = Math.min(3, zoom);
                const zoomPoint = new fabric.Point(x, y);
                canvasCtx.zoomToPoint(zoomPoint, zoom);
            }

十七，操作像素

1.fabric没有直接操作像素的方法，想要操作像素可以使用原生的canvas

2.关键的两个api是getImageData和putImageData

  //初始化canvas上下文
  let canvas = document.getElementById("canvas");
  let ctx = canvas.getContext("2d");

  //初始化图像元素
  let img = new Image();
  img.crossOrigin = "anonymous";
  img.src = url; // url是要改变图像的地址

  //图像加载完成后
  img.onload = () => {
	canvas.width = img.width;
    canvas.height = img.height;

	//往canvas绘制图像元素
    ctx.drawImage(img, 0, 0);
    //获取图像像素对象
    let imgData = ctx.getImageData(0, 0, img.width, img.height);
	//imgData.data 类似于 [r1,g1,b1,a1,r2,g2,b2,a2,r3,g3,b3,a3,...] 每四个元素组成一个rgba

	//...根据索引可以直接修改像素值

	//使用putImageData可以把改变后的图片，重新绘制到canvas上
	ctx.putImageData(imgData, 0, 0);
	//之后可以将图片重新下载下来
    let url = canvas.toDataURL("image/png", { quality: 1 });
  }

polyline.getCenterPoint() //获取中心位置

十八，参考资料

1.中文api文档
