一、基本介绍

项目名：
基于单片机的智能水表系统设计
基于单片机的水表水流量检测系统设计

项目名：水表
项目编号：mcuclub-jj-048
单片机类型：STC89C52
具体功能：
1、通过继电器控制水泵，将水抽出经过流速传感器测出流速
2、通过防水式DS18B20测量水温，当超过上下限值时进行声光报警
3、通过按键设置温度上下限、水单价、以及启停水泵
4、通过显示屏显示水温、水流量、水单价、水总价
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制开关水泵

二、资料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

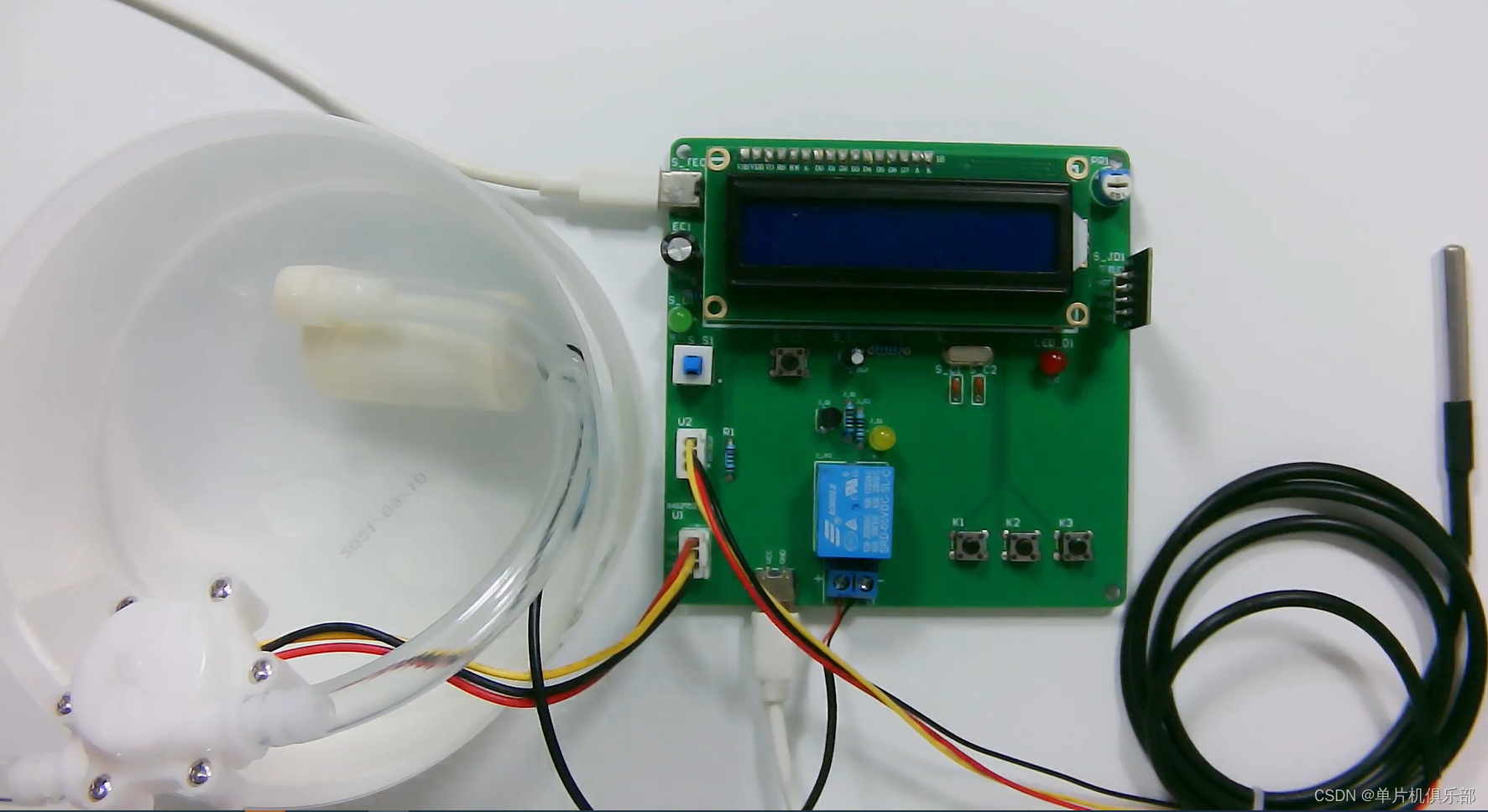

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

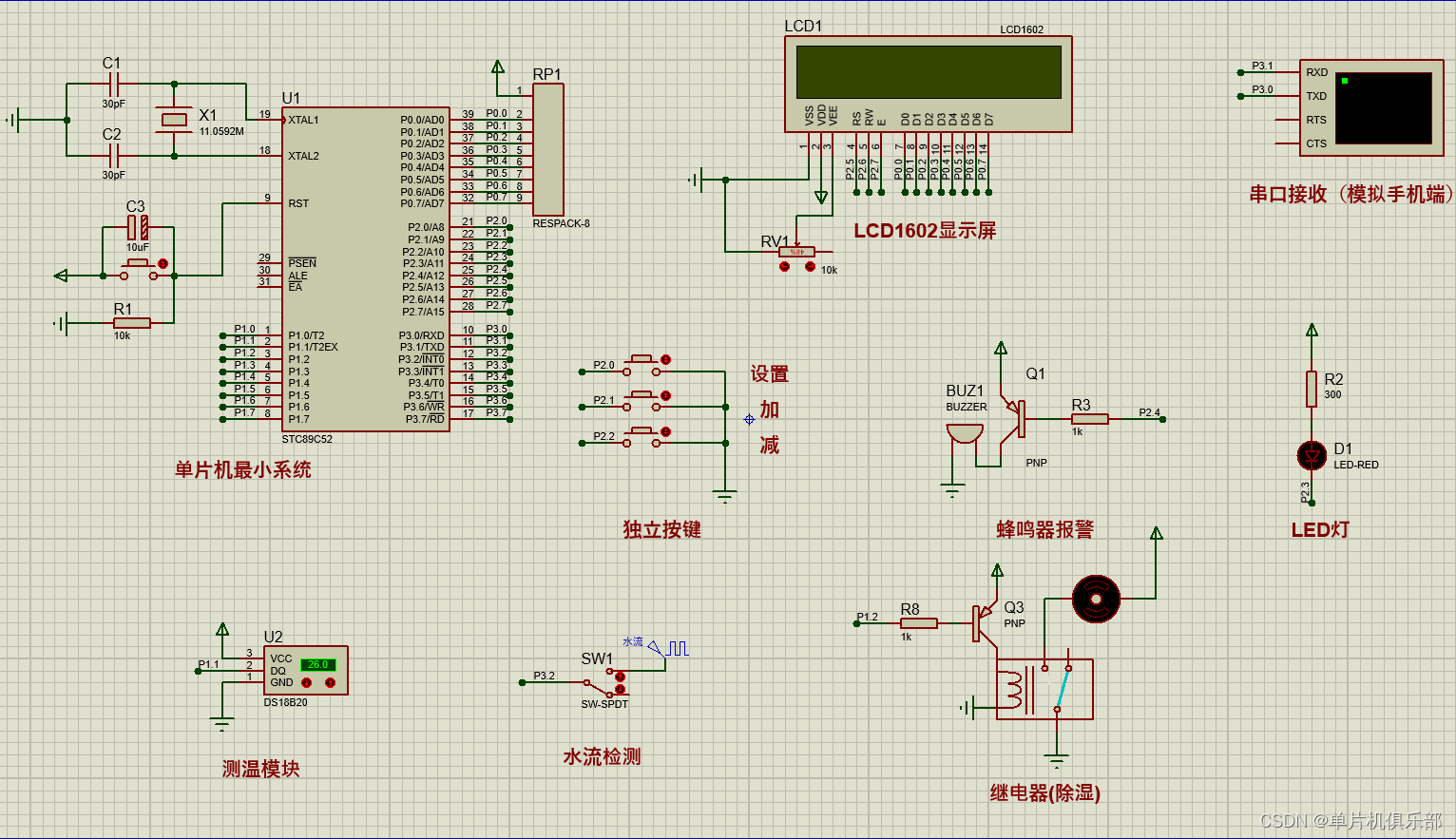

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

在这里插入图片描述

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

在这里插入图片描述

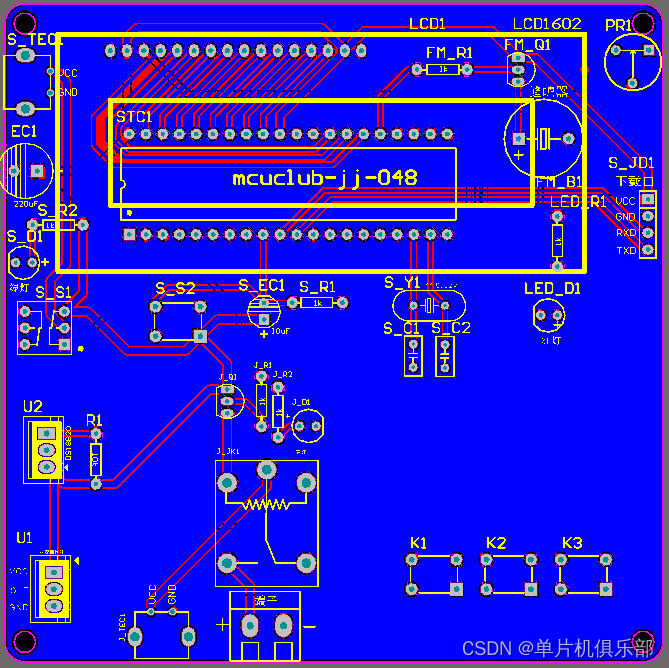

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

四、32单片机部分资料展示

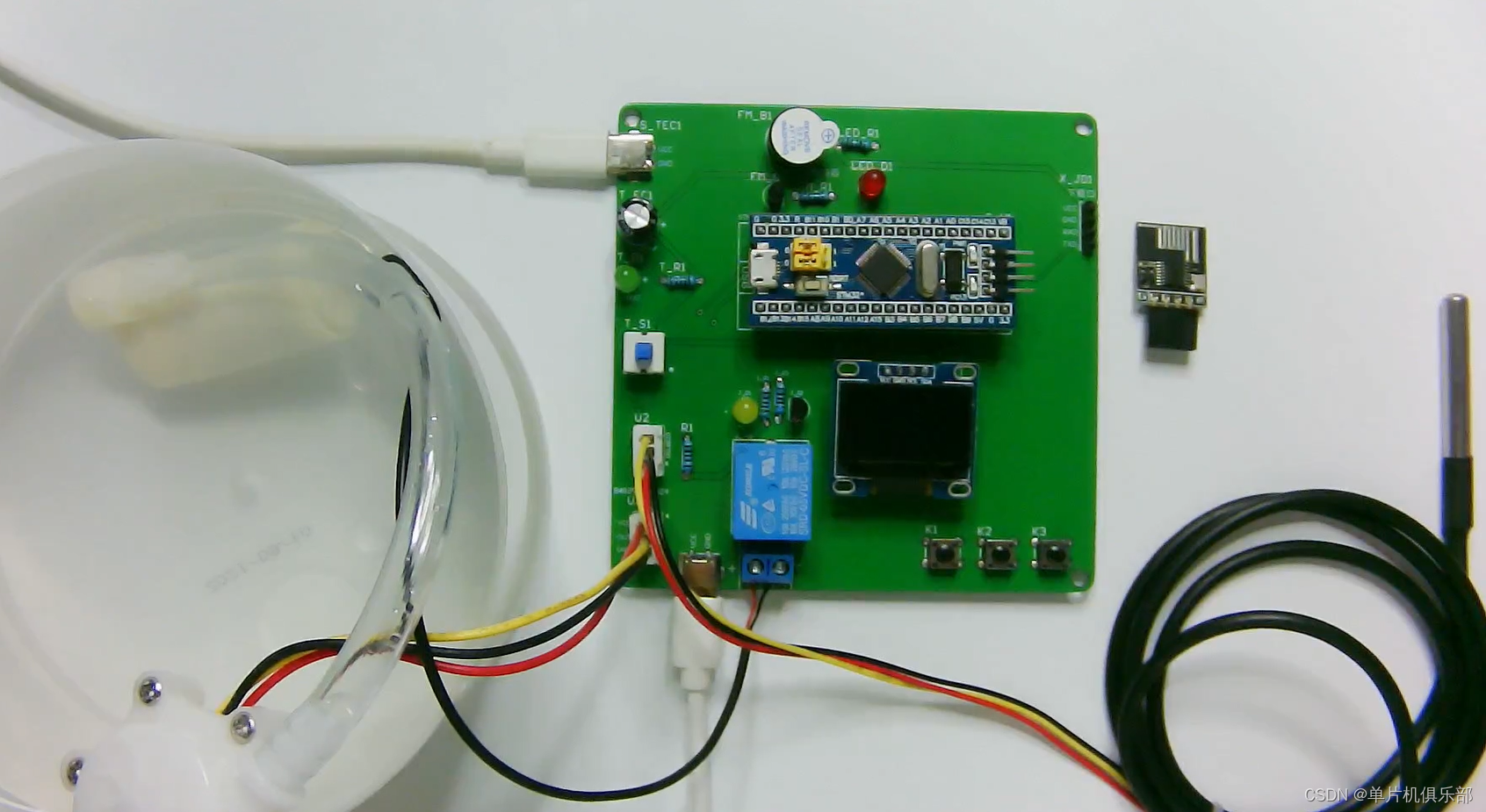

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

在这里插入图片描述

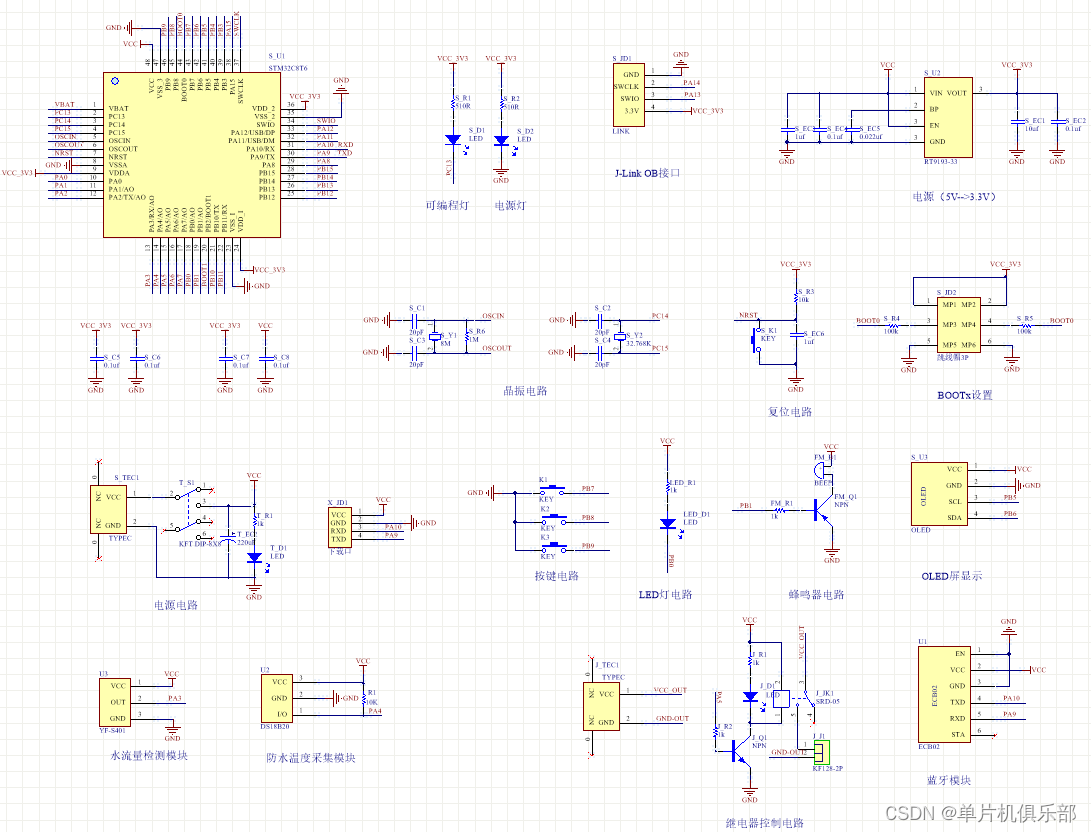

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图
在这里插入图片描述

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

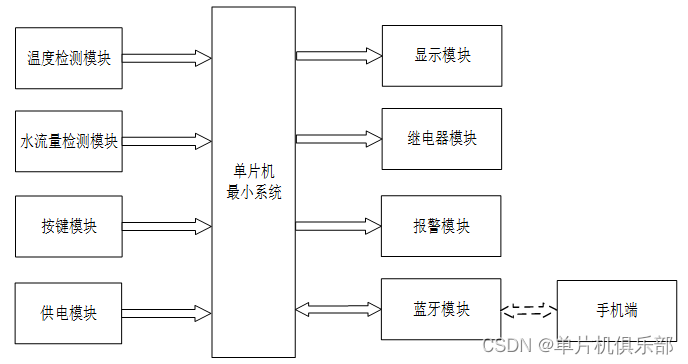

五、系统框图

绘制软件：VISIO
在这里插入图片描述
本设计以单片机为核心控制器，加上其他模块一起组成此次设计水表的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是温度检测模块，通过该模块检测当前水温的温度；第二部分是水流量检测模块，通过该模块获取当前水流量；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器控制水泵的开关；第三部分是声光报警模块，如果温度值大于上限或小于下限，声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******显示函数
*****/
void Display_function(void)
{
switch(flag_display) //根据不同的显示模式标志位，显示不同的界面
{
case 0: //界面0：显示水温、水流量、水单价、水总价
Oled_ShowCHinese(1, 0, “温度：”);
sprintf(display_buf,"%d.%dC ",temp_value/10,temp_value%10);
Oled_ShowString(1, 6, display_buf);

		Oled_ShowCHinese(2, 0, "单价：");
		sprintf(display_buf,"%.2fRMB  ",price_unit);
		Oled_ShowString(2, 6, display_buf);

		Oled_ShowCHinese(3, 0, "水量：");
		sprintf(display_buf,"%.2fL   ",flow_all);
		Oled_ShowString(3, 6, display_buf);

		Oled_ShowCHinese(4, 0, "总价：");
		sprintf(display_buf,"%.2fRMB   ",price_total);
		Oled_ShowString(4, 6, display_buf);
	break;

	case 1:																								//界面1：显示设置温度最大值
		Oled_ShowCHinese(1,0,"设置温度最大值");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%d  ",temp_max);
			Oled_ShowString(2, 7, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 7, "    ");
		}
	break;

	case 2:																								//界面2：显示设置温度最小值
		Oled_ShowCHinese(1,0,"设置温度最小值");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%d  ",temp_min);
			Oled_ShowString(2, 7, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 7, "    ");
		}
	break;

	case 3:																								//界面3：显示设置水单价
		Oled_ShowCHinese(1,1,"设置水单价");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%.2f   ",price_unit);
			Oled_ShowString(2, 5, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 5, "    ");
		}
	break;

	default:
	break;
}

}

/****
*****处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if((temp_value > temp_max10) || (temp_value < temp_min10)) //如果温度值大于上限或小于下限，声光报警
{
if(time_num % 3 == 0)
{
BEEP = ~BEEP;
LED = ~LED;
}
}
else
{
BEEP = 0;
LED = 1;
}
}
else //设置界面，关闭声光报警
{
LED = 1;
BEEP = 0;
flag_timer_begin = 0; //计时关闭
pulse_num = 0; //脉冲数清零
flow_value = 0; //流速清除
}
}
