【单片机毕业设计】【mcuclub-dz-022】洗鞋机

一、基本介绍

项目名：基于单片机的洗鞋机设计

项目编号：mcuclub-dz-022
项目名：基于单片机的洗鞋机的设计
单片机：STM32F103C8T6
功能简介：
1、通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同
2、通过水量按键或根据重量可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示
3、通过6个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水、烘干、消毒）
4、通过一个启动／暂停按键控制洗衣机的启动／暂停
5、通过OLED显示时间、模式、水位、及过程
6、通过一个继电器模拟进水、另一个继电器模拟出水、一个继电器烘干、一个继电器消毒、直流电机模拟洗涤
7、通过WIFI可远程查看当前状态，以及可以暂停

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

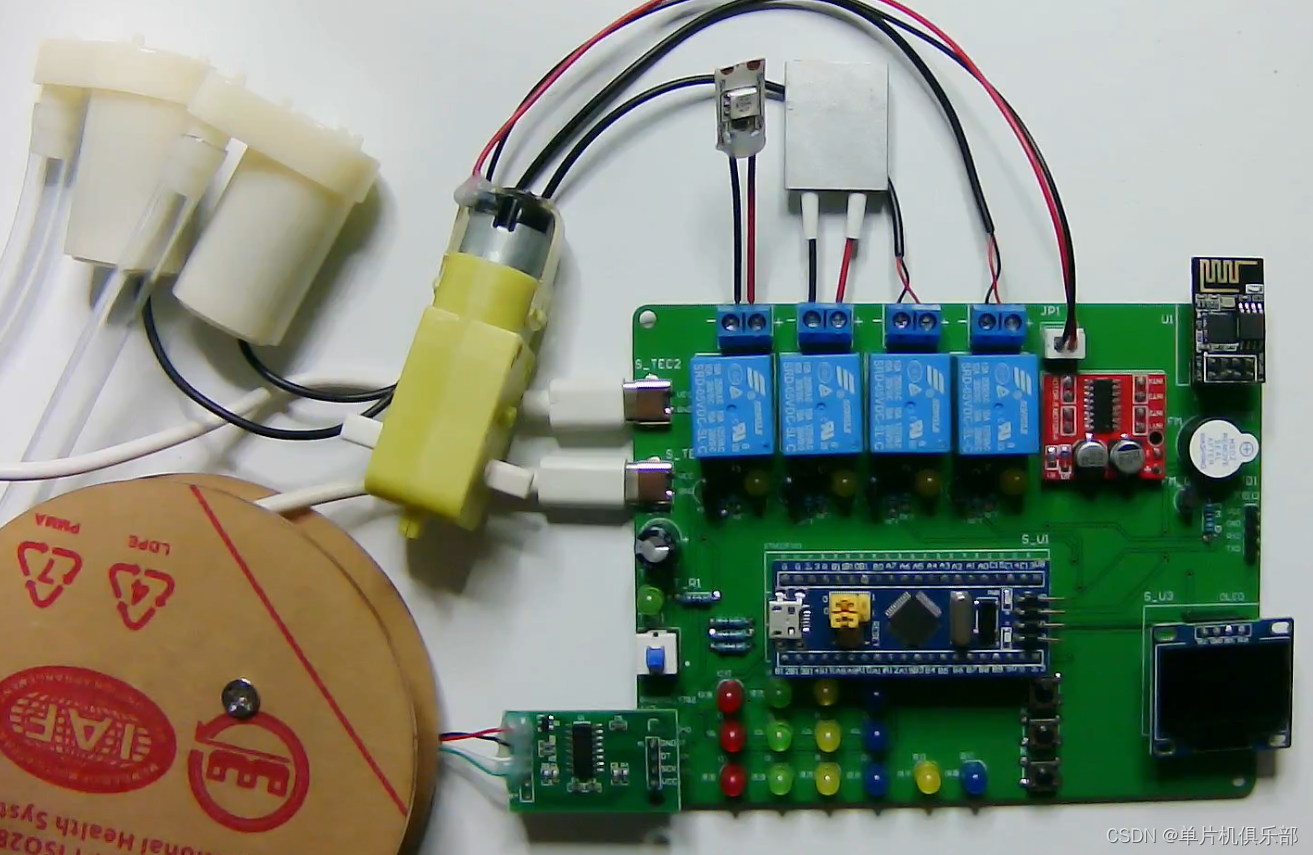

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

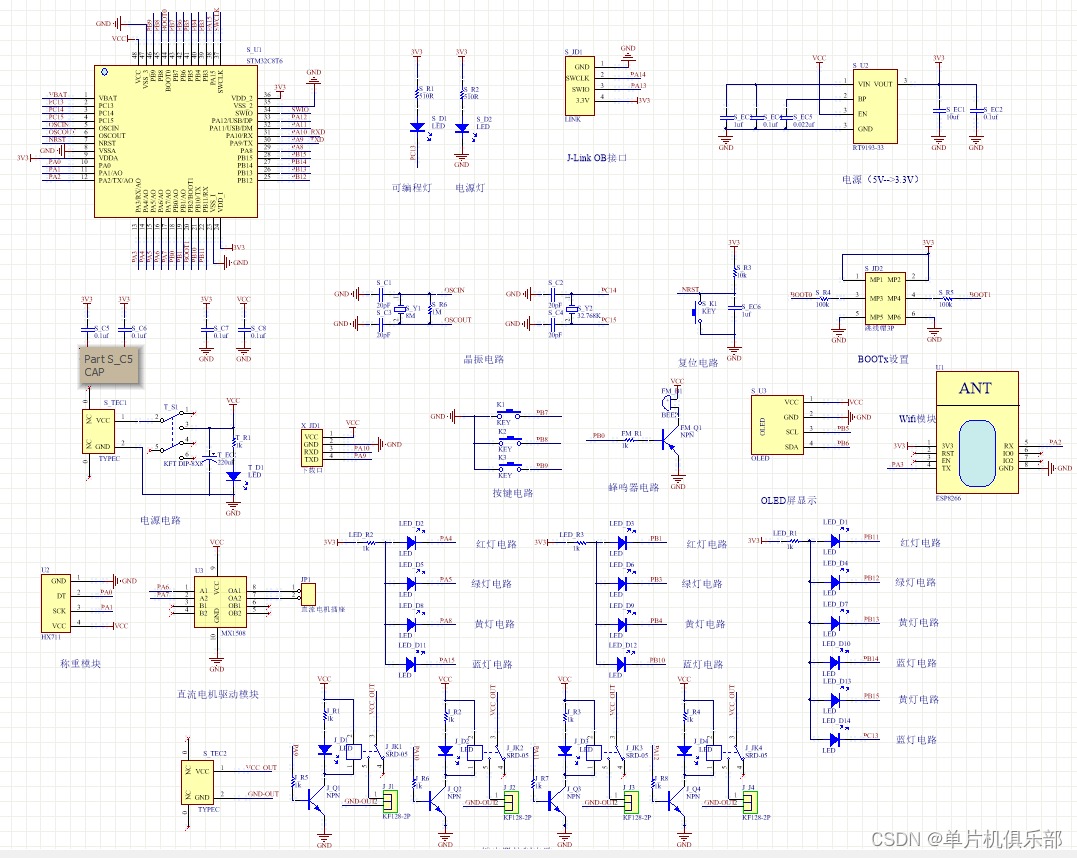

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

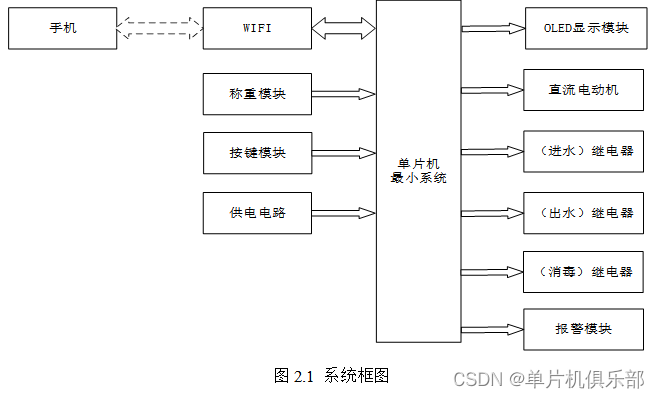

四、系统框图

绘制软件：VISIO

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成自动洗鞋机的整个系统，其中包含中控部分、输入部分和输出部分。设计一款洗鞋机，通过使用STM32F103、Wi-Fi模块、OLED模块、直流电机驱动模块、继电器控制电路、指示灯电路、蜂鸣器、消毒模块电路等构成。通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同。通过水量按键可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示。通过4个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水）。通过称重模块，可以自动进行水位的选择进行自动洗鞋。通过一个启动／暂停按键控制洗鞋机的启动／暂停。通过OLED显示当前时间、模式。通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤。可以通过手机控制洗鞋机的洗涤过程，洗鞋结束时，自动打开消毒继电器进行工作，对其进行工作；洗鞋完成，进行蜂鸣器报警提醒。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******数据上报函数
数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
sprintf(send_data,“{“method”:“thing/event/property/post”,“id”:“203302322”,“params”:{“mode”:%d,“level”:%d,“step”:%d,“qiting”:%d,“minute”:%d,“second”:%d,},“version”:“1.0.0”}”,flag_mode,flag_level,flag_step,flag_begin,time_all,time_second);

Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器

}
