一、基本介绍

项目名：基于单片机的多功能灯控与远程监控设计

项目名：智能灯控(实物)
项目编号：mcuclub-dz-125
单片机类型：STM32F103C8T6
具体功能：
1、通过SNR8016语音识别模块分别控制四个灯的开关和亮度调节（厨房灯、浴室灯、客厅灯、卧室灯）（亮度三个挡位：微亮、中亮、高亮）
2、通过四个按键分别控制四个灯的开关和亮度调节（厨房灯、浴室灯、客厅灯、卧室灯）（亮度三个挡位：微亮、中亮、高亮）
3、通过ESP8266连接阿里云，可远程控制控制四个灯的开关和亮度
4、通过OLED显示四个灯的状态

二、资料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

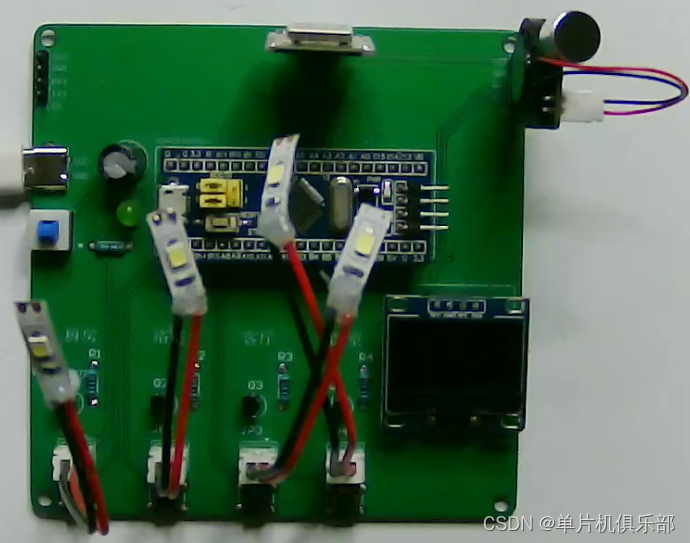

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

在这里插入图片描述

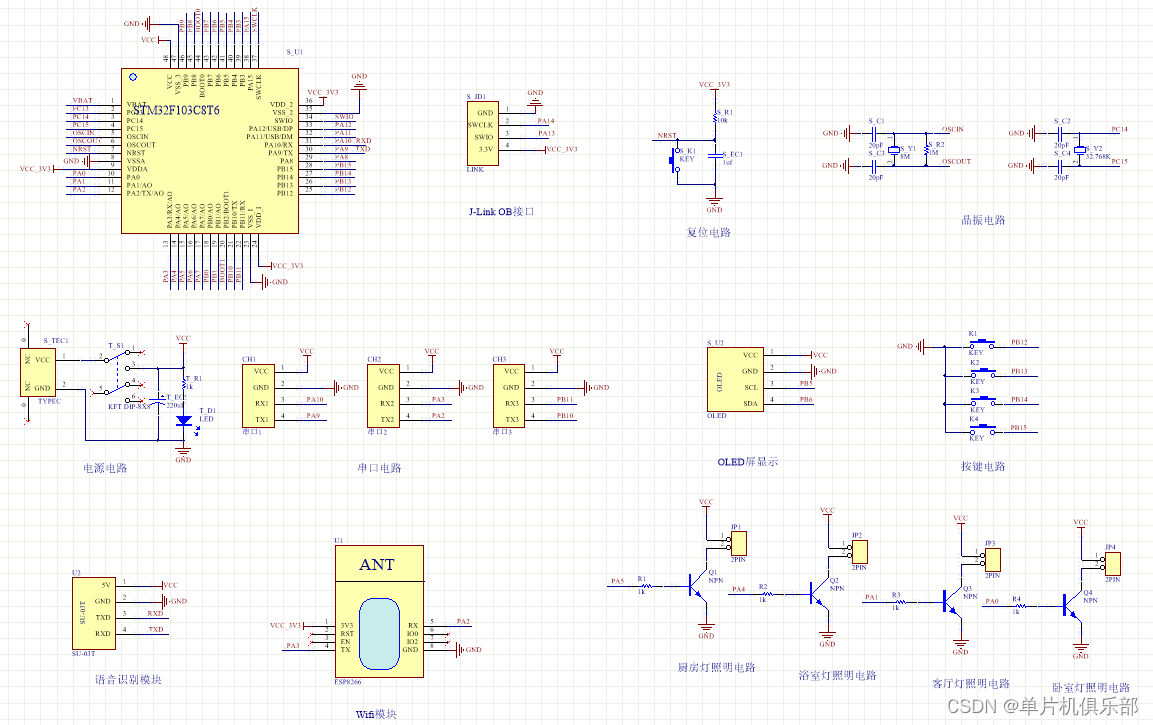

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

在这里插入图片描述

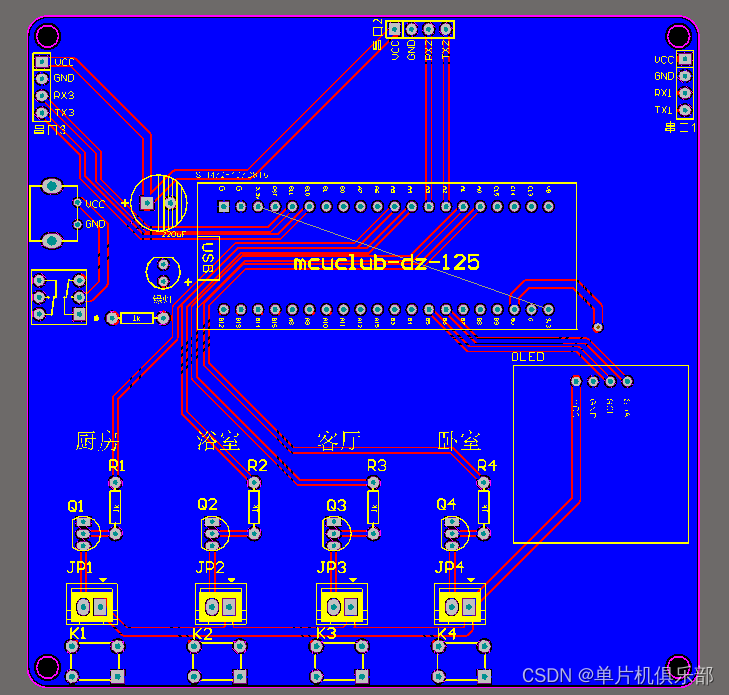

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

在这里插入图片描述

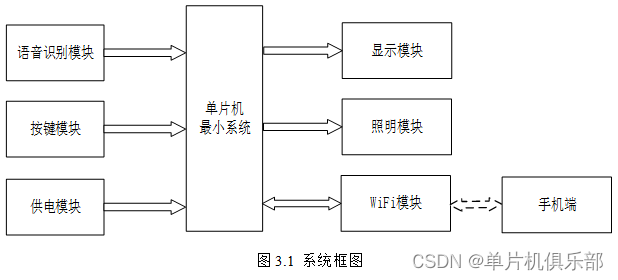

四、系统框图

绘制软件：VISIO
在这里插入图片描述

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是语音识别模块，通过该模块控制照明灯的开关；第二部分是按键模块，通过该模块可以控制照明灯的开关等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示当前照明的状态等信息；第二部分是照明模块。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以通过手机连接设备，手机查看当前灯的状态和控制等的开关。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{

if(flag_2s == 1)															//定时2S到达，发送数据
{
	flag_timer_begin_2s = 0;
flag_2s = 0;
	Aliyun_Send_Data();
	flag_timer_begin_2s = 1;
}

}

/****
*******数据上报函数
数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
sprintf(send_data,“{“method”:“thing/event/property/post”,“id”:“203302322”,“params”:{“flag_light_1”:%d,“flag_light_2”:%d,“flag_light_3”:%d,“flag_light_4”:%d,“time_num”:%d},“version”:“1.0.0”}”,
flag_light_1,flag_light_2,flag_light_3,flag_light_4,time_num);

Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器

}
