最近设计了一个项目基于单片机的楼道灯 | 智能灯光控制系统| 灯光远程控制系统,与大家分享一下:
一、基本介绍
项目名:楼道灯(实物)
项目编号:mcuclub-dz-260
单片机类型:STM32F103C8T6
具体功能:
1、通过声音检测模块,检测楼道是否有声音;
2、通过光敏电阻检测模块,检测楼道光线是否过暗;
3、通过人体热释电红外感应模块,检测楼道是否有人经过;
4、当楼道光线较暗的时候,并且检测到有人以及有声音时,自动打开楼道灯;
5、通过楼道节能灯按键,可以手动控制灯的亮灭;
6、通过WIFI模块可远程控制灯的亮灭

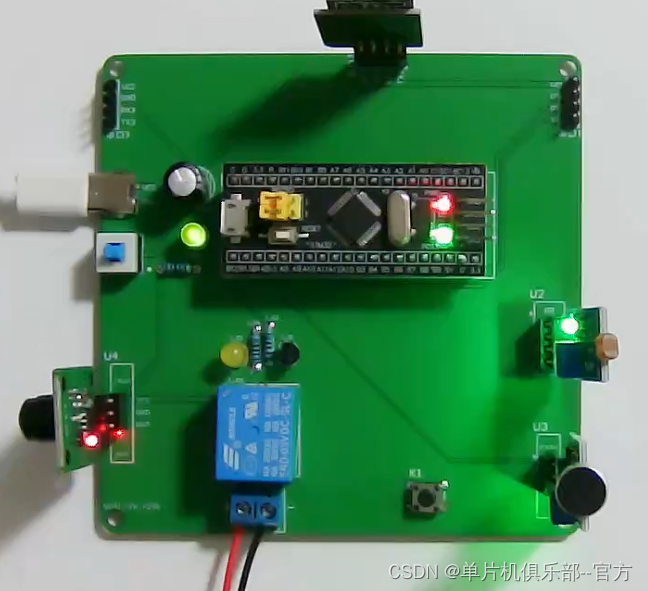

二、51实物图
单片机型号:STC89C52
板子为绿色PCB板,两层板,厚度1.2,上下覆铜接地。元器件基本上为插针式,个别降压芯片会使用贴片式。
供电接口:TYPE-C
四、原理图
软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构原理图
五、PCB图
由原理图导出,封装很大一部分都是作者自己绘制,不提供封装库,只提供连接好的源文件。中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。
六、系统框图
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是声音(数字量)检测模块,通过该模块检测楼道是否有声音;第二部分是光敏检测模块,该模块通过光敏电阻检测楼道光线是否过暗;第三部分是人体热释电红外感应模块,通过该模块检测楼道是否有人;第四部分是按键模块,通过该模块可以手动控制灯的亮灭;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由一部分组成,第一部分是继电器模块,通过一个继电器控制楼道灯。除此之外,WIFI蓝牙模块既作为输入又作为输出,WIFI模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
七、软件设计流程
八、部分程序展示
软件版本:keil5
逻辑程序和驱动程序分开,分布于main.c和其他.c文件
*******数据上报函数
数据更改时,将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
sprintf(send_data,"{\"method\":\"thing/event/property/post\",\"id\":\"203302322\",\"params\":{\"LED\":%d,\"flag_mode\":%d,\"time_num\":%d},\"version\":\"1.0.0\"}",
(_Bool)LED,flag_mode,time_num);
Aliyun_Publish(topics_post, send_data); //添加数据,发布给服务器
}
