常规计数器

一、原理

计数器可以统计输入脉冲的个数，具有计时、计数、分频、定时、产生节拍脉冲等功能。

根据计数器中触发器时钟端的链接方式，分为同步计数器和异步计数器；
根据计数方式，分为二进制计数器、十进制计数器和任意进制计数器；
根据计数器中的状态变化规律，分为加法计数器、减法计数器和加/减计数器。

二、常规计数器

// 带使能的模9（out=0、1、2、3、4、5、6、7、8，可以定时9×周期T）异步清零计数器
`timescale 1ns/1ps
module cnt #(parameter COUNT=9)(   //这里可以改模
    input clk,
    input rst_n,
    input cnt_en,
    output reg [3:0]out//在这里更改out的位宽来适配COUNT的值
    );        //  9=1001 如果这里位宽改了，测试用例也要改out的位宽
    reg set;
always@(posedge clk or negedge rst_n)//异步清零
begin
    if(!rst_n)
        begin out<=7'd0;set<=1'b0;end
    else if(cnt_en)
         begin
            if(out==COUNT-1)
            begin out<=7'd0;set<=1'b1;end
            else
            begin out<=out+1'b1;set<=1'b0;end
         end
        else
            begin out<=7'd0;set<=1'b0;end
end
endmodule

三、生成的电路图

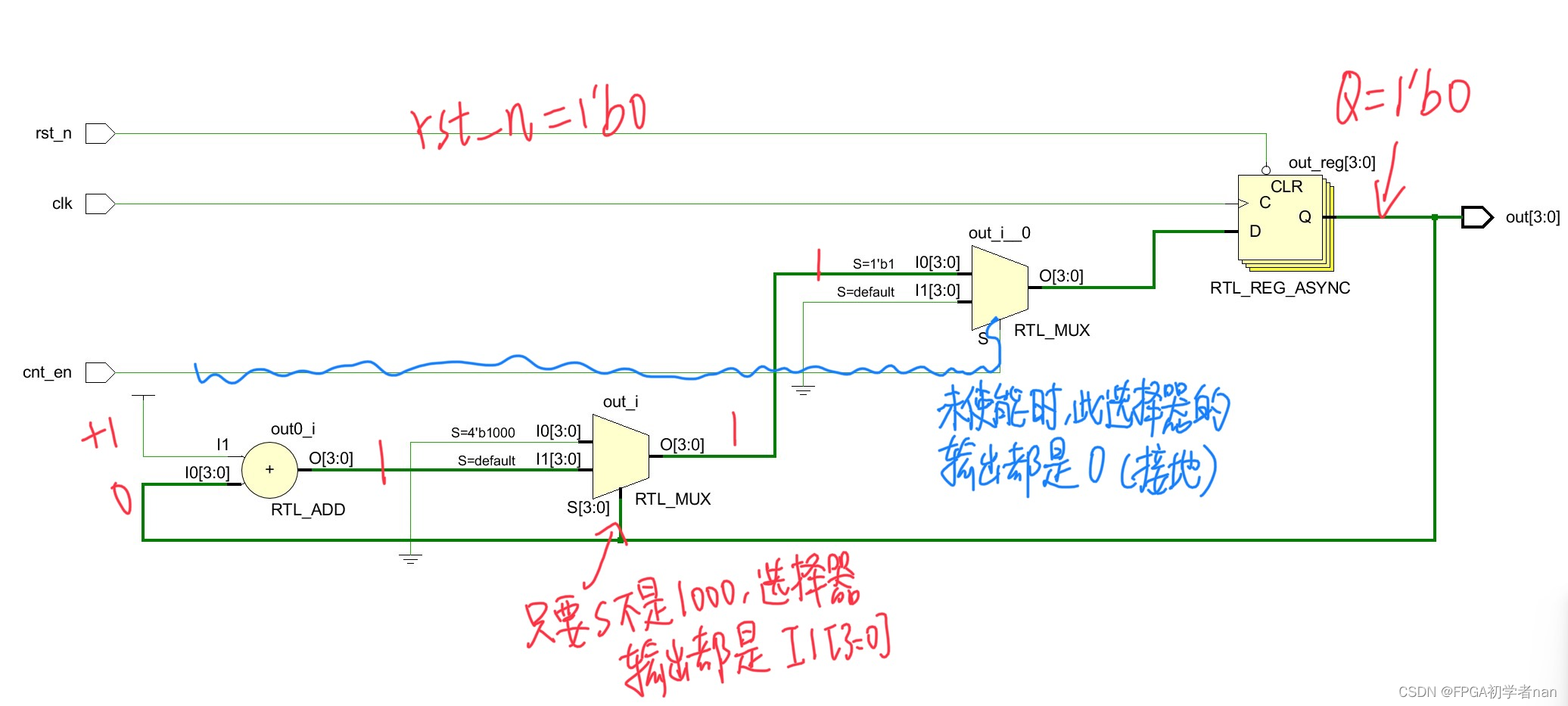

1、清零未使能时（rst_n=0，cnt_en=0)，Q端为0，经过 +1 后，第一个选择器输出1。由于未使能，则第二个选择器的输入 I0 被“卡住”，所以只要不使能，第二个选择器输入 I0 端一直是 1 。由于不使能， 第二个选择器的输出选择默认输入（default）即第二个选择器一直输出0，即D端一直是0 。总结：清零且未使能，不管来多少个时钟上升沿，D触发器的D端和Q端（out）都是0

2、清零未使能时（rst_n=1，cnt_en=0)，和上面一样，不管来多少个时钟上升沿，D触发器的D端和Q端（out）都是0

3、不清零且使能（rst_n=1，cnt_en=1），第一个时钟上升沿未到前，D端是1，但是Q端仍是0。在第一个上升沿后，Q端变成1 。第一个上升沿后，第二个上升沿前的这段时间，Q端 +1 ，第一个选择器输出2，第二个选择器输出2，D端是2，Q端是1 。

总结：不清零且使能（rst_n=1，cnt_en=1），第一个时钟上升沿到达那一刻，Q端是1 。

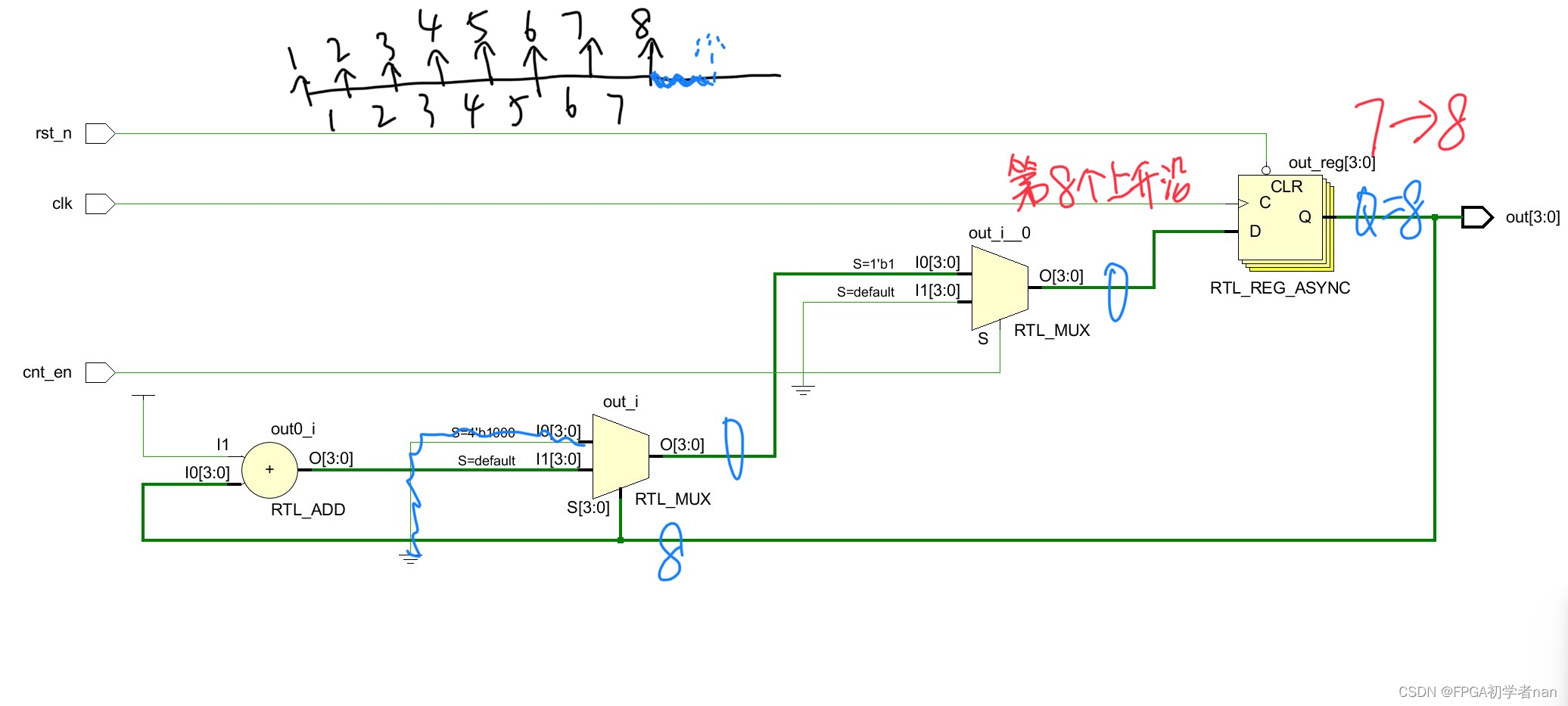

4、不清零且使能（rst_n=1，cnt_en=1），第八个时钟上升沿到，Q端是8 。在第八个上升沿后，第九个上升沿前的这段时间（蓝色部分），Q端是8，第一个选择器输出0 ，第二个选择器输出0，D端是0 。当第九个上升沿到时，Q端才变成0 。

总结：不清零且使能（rst_n=1，cnt_en=1），第八个时钟上升沿到达那一刻，Q端是8 。

           不清零且使能（rst_n=1，cnt_en=1），第九个时钟上升沿到达那一刻，Q端是0 。

           不清零且使能（rst_n=1，cnt_en=1），第十个时钟上升沿到达那一刻，Q端是1 。

 5、对电路图总结：不清零且使能（rst_n=1，cnt_en=1）后的第一个上升沿开始，到第十个上升沿结束，即out=1、2、3、4、5、6、7、8、0 各维持一个时钟周期。这样便是9个时钟周期。

四、仿真波形

 对于上面的电路，只要 不清零且使能（rst_n=1，cnt_en=1），那么第一个out肯定是1。

但是在引用计数模块时，可以加个set信号，让它在 不清零且使能（rst_n=1，cnt_en=1）后（第八个上升沿时，out为8）的第九个上升沿判断out是否为8，如果是，则让out=0，且set=1。

第十个上升沿，out=1，set=0 。

也就是说：

        可以用set信号来定时，当 不清零且使能（rst_n=1，cnt_en=1）且在第一个时钟有效沿后，只要 out = 0，那么set就输出一个高电平。相邻两个set高电平期间的时间，就是 9个时钟周期。分别是 out =0、1、2、3、4、5、6、7、8 这九个值各维持一个时钟周期。

五、测试代码

module cnt_tst();
    reg clk;
    reg rst_n;
    reg cnt_en;
    wire [3:0]out;
cnt U_cnt(
    .clk(clk),
    .rst_n(rst_n),
    .cnt_en(cnt_en),
    .out(out)
);
initial
begin
    clk=1;
    rst_n=0;
    cnt_en=0;
    #10;
    rst_n=1;
    cnt_en=1;
    #100;
    cnt_en=0;
    #200;
    cnt_en=1;
    #2000;
    cnt_en=0;
end
always #10 clk=~clk;
endmodule
