Motor CAD脚本导入Maxwell相关说明

Motor CAD脚本导入Maxwell相关说明

导入步骤

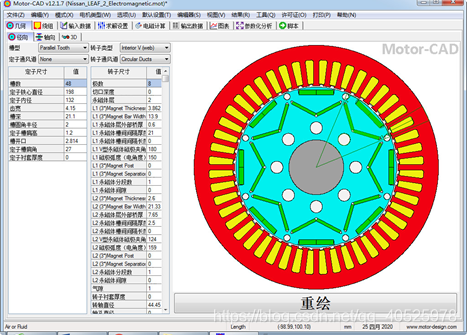

以一款尼桑电动汽车电机为例，软件版本为Motor CAD12.1.7导入流程如下。

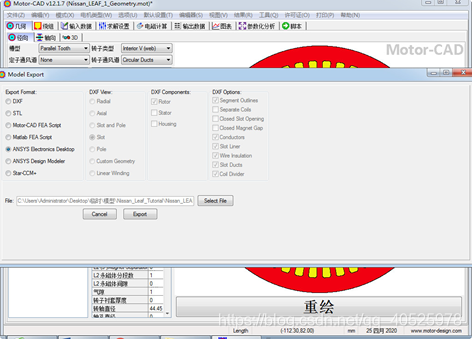

主界面文件选项卡–导出几何模型—ANSYS Electrics Desktop。

选择导出文件位置，点击Export即可。

注意事项

在最新版本Ansys Motor CAD13.0当中脚本文件导出时有更多选项，包括选择模型周期，是否自动求解。此前版本没有这些功能，但可以在脚本文件中自行改动。

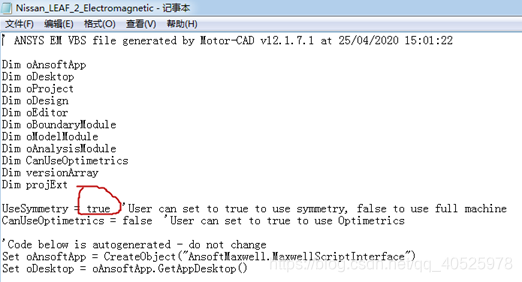

将开头处“true”改为“false”可以将导入模型变为全周期模型。

将文件最后一行“oDesign AnalyzeAll”删除，可取消自动求解，便于做更多前处理操作。

打开Maxwell后，Tools—Run Script，找到导出的脚本文件，打开。

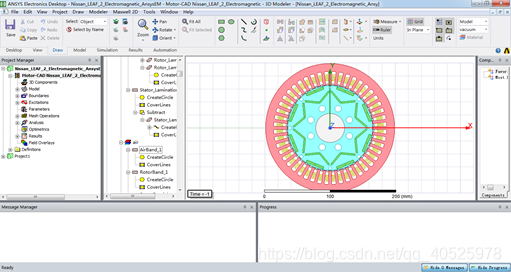

等待模型自动生成即可进行下一步操作。
