序列检测是面试中的一个高频考点，必须要掌握。要求如下：
- 对与序列检测的原理能说清。
- 要会手撕代码（有两种方法能实现：状态机 和 移位寄存器），至少得掌握状态机的方法吧！！！
1. 什么是序列检测
对于一个输入为x，输出为y的系统，我们想要检测某一个序列是否是我们想要的序列，如果是，输出y为1（或0）；若不是，输出y为0（或1）。
下边举个例子：
| 比如我们想要检测的序列为 | 1001 |
|---|---|
| 输入 x | 001001 |
| 输出 y | 000001 |
这就叫做序列检测！！！
1.1 什么是可重叠序列检测？什么是不可重叠序列检测？
1.1.1 可重叠序列检测
直接举例说明即可===>
| 比如我们想要检测的序列为 | 1001 |
|---|---|
| 输入 x | 001001101001001 |
| 输出 y | 000001000001001 |
此时我们的输出最后一位是1，因为输入序列的倒数第四位是上一个已经检测出来序列的末尾，也就是下一个序列的开头用的是上一个序列的结尾，这就是可重叠的。
1.1.2 不可重叠序列检测
同样举例来说明===>
| 比如我们想要检测的序列为 | 1001 |
|---|---|
| 输入 x | 001001101001001 |
| 输出 y | 000001000001000 |
此时我们的输出最后一位是0，因为输入序列的倒数第三位是一个新序列的开头，也就是下一个序列的开头用的不是上一个序列的结尾，这就是不可重叠的。
2. 序列检测的方法
序列检测目前我知道的有2种，状态图法 和 移位寄存器法。
下边我以实现检测序列为1001的可重叠检测 为例。
2.1 状态图法

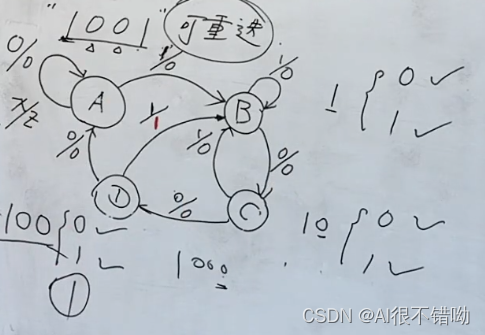

上图是原始状态转移图，具体步骤如下：
首先说明一下，图中的ABCD表示的是状态，线条上边表示的是：输入/输出。
- 先对序列的第一位取反，表示一直等待有效状态来临。在图中序列第一位是1，取反为0，在A出A入的部分体现；如果此时等到的是序列第一位，表示可以进入下一个状态，图中A出B入的部分。每个状态都有两种可能，此时，A状态完成。
- 来到B状态，此时B的状态为1。如果此时来一个0，此时为10，刚好是我们序列1001想要的，那直接进入下一个状态；如果此时来的是1，此时为11，很遗憾，不是我们想要的，那只能报废这个1之前的那个1了，重新回到1状态，即回到B本身。
- 来到C状态，此时C的状态为10。如果此时来了0，此时为100，刚好是序列1001想要的，直接进入下一个状态；如果来的是1，此时为101，哎，不想要，咋办？作废1前边的10，回到状态1继续，即回到B。
- 来到D状态，此时D的状态为100。如果此时来了0，此时为1000，不是序列1001想要的，咋办？只能全部报废，重来，也就是回到A；如果来的是1，此时为1001，刚好是我们的序列，那你说该咋办？回到A？那肯定不行啊！题目说了可重叠，那末尾的这个1可以作为下一个序列的开头，那只能回到B开始喽。此时的输出为1。完事！！！
注意：不可重叠的我就不写了，其实就是最后一步有点区别。
2.1.1 牛刀小试
2.1.1.1 题目一
2.1.1.1.1 状态图
2.1.1.1.2 代码实现
`timescale 1ns/1ns
module sequence_test1(
input wire clk ,
input wire rst ,
input wire data ,
output reg flag
);
//*************code***********//
parameter IDLE = 6'b000000;
parameter s0 = 6'b000010;
parameter s1 = 6'b000100;
parameter s2 = 6'b001000;
parameter s3 = 6'b010000;
parameter s4 = 6'b100000;
reg [5:0] cur_state;
reg [5:0] nex_state;
//第一段:时序逻辑描述 状态转移
always @ (posedge clk or negedge rst) begin
if(!rst) begin
cur_state <= IDLE;
end
else begin
cur_state <= nex_state;
end
end
//第二段：组合逻辑描述 状态转移条件和规律
always @ (*) begin
case(cur_state)
IDLE : nex_state = (data == 1'b1) ? s0 : IDLE;
s0 : nex_state = (data == 1'b1) ? s0 : s1;
s1 : nex_state = (data == 1'b1) ? s2 : IDLE;
s2 : nex_state = (data == 1'b1) ? s3 : s1;
s3 : nex_state = (data == 1'b1) ? s4 : s1;
s4 : nex_state = (data == 1'b1) ? s0 : IDLE;
endcase
end
//第三段：时序逻辑或者组合逻辑 描述 输出状态
always @ (posedge clk or negedge rst) begin
if(!rst) begin
flag <= 1'b0;
end
else begin
//可以根据 次态单独判断（摩尔型） 或者 根据 现态和输入一起判断（米粒型）
// if(cur_state == s3 && data == 1'b1) begin
if(nex_state == s4) begin
flag <= 1'b1;
end
else begin
flag <= 1'b0;
end
end
end
//*************code***********//
endmodule
2.1.1.2 题目二
2.1.1.2.1 状态图
2.1.1.2.2 代码实现
`timescale 1ns/1ns
module sequence_test2(
input wire clk ,
input wire rst ,
input wire data ,
output reg flag
);
//*************code***********//
parameter IDLE = 5'b00001;
parameter s0 = 5'b00010;
parameter s1 = 5'b00100;
parameter s2 = 5'b01000;
parameter s3 = 5'b10000;
reg [4:0] cur_state;
reg [4:0] nex_state;
//第一步:时序逻辑描述状态转移
always @ (posedge clk or negedge rst) begin
if(!rst) begin
cur_state <= 5'b0;
end
else begin
cur_state <= nex_state;
end
end
//第二部：组合逻辑描述状态转移条件和规律
always @ (*) begin
case(cur_state)
IDLE : nex_state = (data == 1'b1) ? s0 : IDLE;
s0 : nex_state = (data == 1'b1) ? s0 : s1;
s1 : nex_state = (data == 1'b1) ? s2 : IDLE;
s2 : nex_state = (data == 1'b1) ? s3 : s1;
s3 : nex_state = (data == 1'b1) ? s0 : s1;
default : nex_state = IDLE;
endcase
end
//第三步：时序逻辑描述状态输出
always @ (posedge clk or negedge rst) begin
if(!rst) begin
flag <= 1'b0;
end
else begin
// if(cur_state == s2 && data == 1'b1) begin
if(cur_state == s3) begin
flag <= 1'b1;
end
else begin
flag <= 1'b0;
end
end
end
//*************code***********//
endmodule
注意第二个题和第一个题在第三步的时候不太一样，由于题中给出的波形要延后一拍，所以得注意一下！！！
2.1.2 总结
- FSM包括摩尔型和米粒型，摩尔型比米粒型多了一个状态，理想状态下三段式最后一段===> 摩尔型表示方式为：cur_state <= 最后一个状态，输出拉高；米粒型表示方式为：cur_state <= 最后一个状态 && data ,输出拉高。（上边两个题很奇怪，只能说看题中具体给出的波形吧）！！！
- 可重叠和不可重叠序列检测用三段状态机写的时候，差距就在第二段状态转移条件和规律，其他的两段不变。
2.2 移位寄存器法
这里我们以检测序列10010为例。
2.2.1 思路介绍
移位寄存器法比较简单粗暴，直接使用一个5位的寄存器寄存每一个码流，并在下一个时钟周期对其移位，再与需要的结果（10010）进行对比，根据对比结果输出检测结果。
非重复检测：最少都是码流”10010——10010“，那么两次成功输出会间隔最少5个时钟。所以我们可以设计一个计数器，当成功检测时将其清零，其他时候递加1。
重复检测：实际上重复检测的时候直接输出即可，而非重复检测则需要根据计数器的值进行判断。每次成功输出时需要判断此时计数器的值，若非重复检测则计数器的值应大于等于4（0-4共5个时钟）。
2.2.2 代码实现
//检测序列“10010”，使用移位寄存器法
module seqdet_reg
#(
parameter REPEAT = 1'b1 //1--重复检测；0--非重复检测
)
(
input x , //输入
input clk , //时钟
input rst_n , //复位信号，低电平有效
output reg z //输出采用时序逻辑，避免毛刺
);
reg [4:0] z_reg; //移位寄存器
reg [9:0] cnt; //计数器，这里位宽设置大点，留点余量1024
reg first_flag; //第一次检测标志，拉高则表示已经检测到了第一个“10010”
//将输入向左移位寄存
always @(posedge clk or negedge rst_n)begin
if(!rst_n)
z_reg <= 5'd0;
else
z_reg <= {z_reg[3:0],x}; //向左移位
end
//对比结果进行输出
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
z <= 1'b0;
first_flag <= 1'b0;
cnt <= 10'd0;
end
else if(REPEAT)begin //重复检测到序列
first_flag <= 1'b0;
cnt <= 10'd0;
if(z_reg == 5'b10010) //捕捉到10010
z <= 1'b1;
else
z <= 1'b0;
end
else begin //非重复检测到序列
if(z_reg == 5'b10010)begin //捕捉到10010
if(!first_flag)begin //是第一个“10010”
z <= 1'b1;
first_flag <= 1'b1; //拉高标志信号
cnt <= 10'd0; //计数器清零
end
else begin //不是第一个“10010”
if(cnt >= 'd4)begin //间隔5个时钟以上（0-4）
z <= 1'b1;
cnt <= 10'd0; //计数器清零
first_flag <= first_flag;
end
else begin
z <= 1'b0;
cnt <= cnt + 1; //计数器累加1
first_flag <= first_flag;
end
end
end
else begin //没有捕捉到10010
z <= 1'b0;
cnt <= cnt + 1; //计数器累加1
first_flag <= first_flag;
end
end
end
endmodule
=============================================================================
