【牛客网刷题系列 之 Verilog进阶挑战】~ 计数器专题

0. 前言

本次更新注意是针对于计数器而言，怎么评价计数器呢？其实我觉得，计数器不难，但是你还离不开计数器这个东西，包括实现一些任意占空比的任意分频啊，这些都得用得着计数器的。所以说，有必要单独拿出来和大家分享一下下呢！！！

1. VL50 简易秒表

1.1 题目描述

请编写一个模块，实现简易秒表的功能：具有两个输出，当输出端口second从1-60循环计数，每当second计数到60，输出端口minute加一，一直到minute=60，暂停计数。

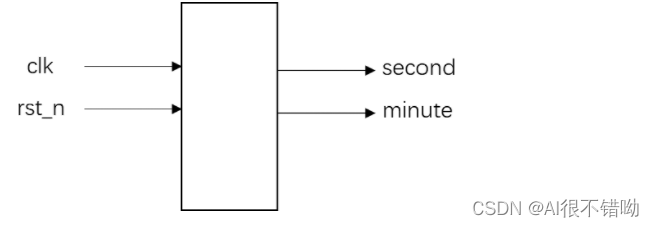

1.1.1 信号示意图

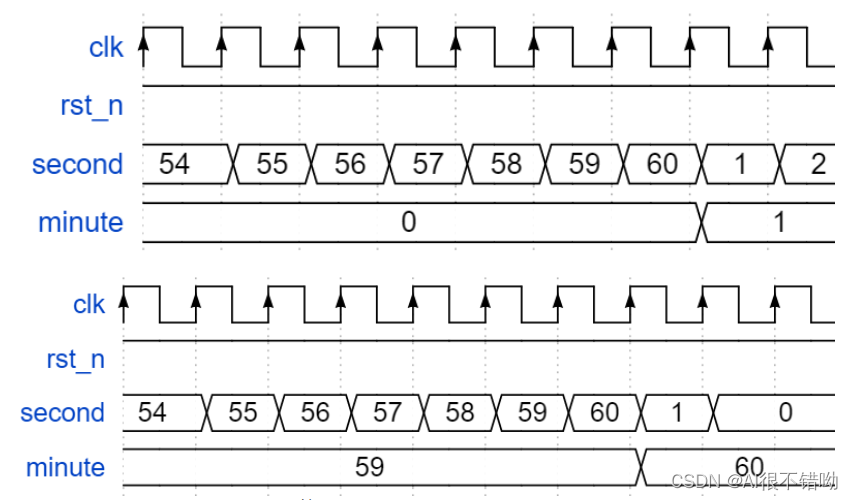

1.1.2 波形示意图

1.1.3 输入描述

clk：系统时钟信号
rst_n：异步复位信号，低电平有效

1.1.4 输出描述

second：6比特位宽，秒表的秒读数
minute：6比特位宽，秒表的分读数

1.2 解题思路

该题的思路类似于生活中的时钟，就是 秒 计时从1开始（注意复位是从0开始的哦！！！）；分从0开始，秒 每满60个数，分自动加一，秒自动置1，依次类推，直到分为60，停止计数。

1.3 代码实现

`timescale 1ns/1ns

module count_module(
	input clk,
	input rst_n,

    output reg [5:0]second,
    output reg [5:0]minute
	);

	//second
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
           second <= 6'd0;
        end
        else begin
            if(second == 6'd60) begin //second从1-60循环计数
               second <= 6'd1;
            end
            else if (minute == 6'd60) begin //一直到minute=60，暂停计数
               second <= 6'd0;
            end
            else begin
                second <= second + 1'b1;
            end
        end
    end

    //minute
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
           minute <= 6'd0;
        end
        else begin
            if(second == 6'd60) begin   //每当second计数到60，输出端口minute加一
               minute <= minute + 6'd1;
            end
            else begin
                minute <= minute;  //一直到minute=60，暂停计数
            end
        end
    end
endmodule

1.4 测试文件

待更。。。

1.5 仿真波形

待更。。。

2. VL51 可置位计数器

2.1 题目描述

请编写一个十六进制计数器模块，计数器输出信号递增每次到达0，给出指示信号zero，当置位信号set 有效时，将当前输出置为输入的数值set_num。

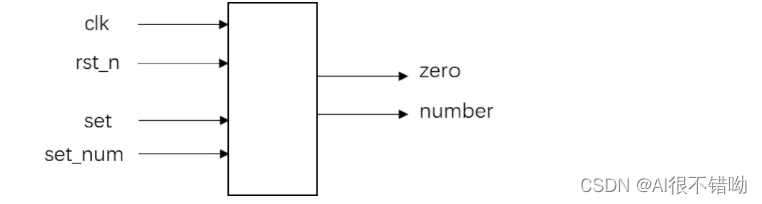

2.1.1 信号示意图

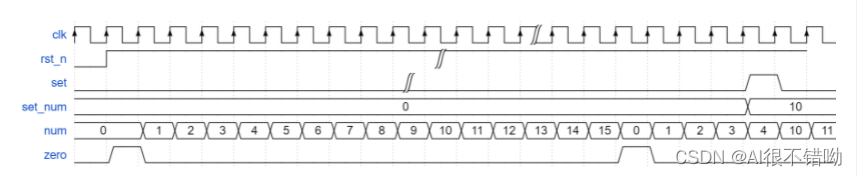

2.1.2 波形示意图

2.1.3 输入描述

clk：时钟信号
rst_n：复位信号，低电平有效
set：置位指示信号，当该信号有效时，表示将输出信号强制置为set_num
set_num：4比特信号，当set信号有效时，将该信号的数字赋予输出信号number

2.1.4 输出描述

zero：过零指示信号，当number计数到0时，该信号为1，其余时刻为0
number：4比特位宽，表示计数器的当前读数

2.2 解题思路

该题相比于之前多了一个置位功能，实现起来也比较简单，正常情况下，有如下代码便可实现一个可置位的计数器！！！但这个题有点小小的不一样（不知道是出题人故意这么设定的呢？还是这是一个巧合呢？哈哈哈）！！！

`timescale 1ns/1ns

module count_module(
	input clk,
	input rst_n,
	input set,
	input [3:0] set_num,
	output reg [3:0]number,
	output reg zero
	);

    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            number <= 4'd0;
        end
        else begin
            if(set) begin
               number <= set_num;
            end
            else begin
                number <= number + 1'b1;
            end
        end
    end
    //zero
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            zero <= 1'b0;
        end
        else begin
            if(number == 1'b0) begin
               zero <= 1'b1;
            end
            else begin
               zero <= 1'b0;
            end
        end
    end
endmodule

为什么会有number_reg呢？

如果只是实现一个可置位的计数器，很简单，不用临时寄存但是，该题的标准答案不行呢，必须实现的是number和zero同时拉起来，这就要求有一个变量可以提前为0，来指示number和zero的信号。这就有了如下答案：

2.3 代码实现

`timescale 1ns/1ns

module count_module(
	input clk,
	input rst_n,
	input set,
	input [3:0] set_num,
	output reg [3:0]number,
	output reg zero
	);

    /*
    为什么会有number_reg呢？
    如果只是实现一个可置位的计数器，很简单，不用临时寄存
    但是，该题的标准答案不行呢，必须实现的是number和zero同时拉起来
    这就要求有一个变量可以提前为0，来指示number和zero的信号。
    */
    reg [3:0] number_reg;
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            number_reg <= 4'd0;
        end
        else begin
            if(set) begin
               number_reg <= set_num;
            end
            else begin
                number_reg <= number_reg + 1'b1;
            end
        end
    end
    // number
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            number <= 4'd0;
        end
        else begin
           number <=  number_reg;
        end
    end
    //zero
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            zero <= 1'b0;
        end
        else begin
            if(number_reg == 1'b0) begin
               zero <= 1'b1;
            end
            else begin
               zero <= 1'b0;
            end
        end
    end
endmodule

2.4 测试文件

待更。。。

2.5 仿真波形

待更。。。

3. VL52 加减计数器

3.1 题目描述

请编写一个十进制计数器模块，当mode信号为1，计数器输出信号递增，当mode信号为0，计数器输出信号递减。每次到达0，给出指示信号zero。

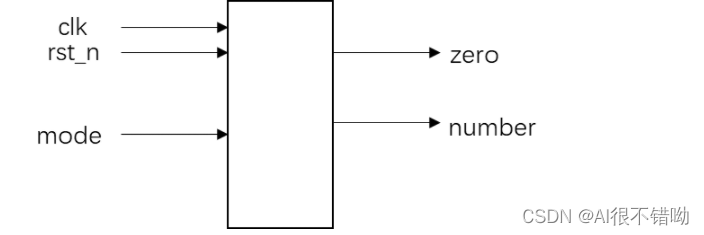

3.1.1 信号示意图

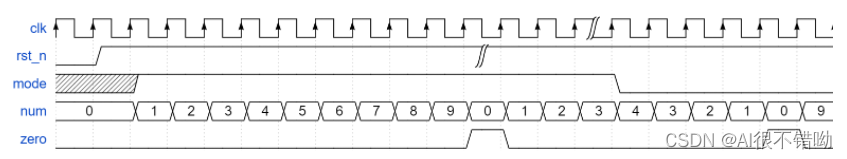

3.1.2 波形示意图

3.1.3 输入描述

clk：系统时钟信号
rst_n：复位信号，低电平有效
mode：模式选择信号，当该信号为1，计数器每个时钟加一；为0，则每个时钟减一。

3.1.4 输出描述

number：4比特位宽，计数器当前输出读数。
zero：过零指示信号，当number为0时，该信号为1，其他时刻为0.

3.2 解题思路

该题的思路类似于上一个题，也是需要输出同步拉高的，所以也需要一个寄存器暂存起来，话不多说，开干！！！

3.3 代码实现

`timescale 1ns/1ns

module count_module(
	input clk,
	input rst_n,
	input mode,
	output reg [3:0]number,
	output reg zero
	);

    /*
    和 51题，可置位计数器极其类似啊！！！
    */
    reg [3:0] number_temp;
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            number_temp <= 4'd0;
        end
        else begin
            if(mode) begin
                if(number_temp == 4'd9) begin
                    number_temp <= 4'd0;
                end
                else begin
                    number_temp <= number_temp + 1'b1;
                end
            end
            else begin
                if(number_temp == 4'd0) begin
                    number_temp <= 4'd9;
                end
                else begin
                    number_temp <= number_temp - 1'b1;
                end
            end
        end
    end
    // number
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            number <= 4'd0;
        end
        else begin
            number <= number_temp;
        end
    end

    //zero
    always @ (posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            zero <= 1'd0;
        end
        else begin
            if(number_temp == 1'd0) begin
               zero <= 1'd1;
            end
            else begin
                zero <= 1'd0;
            end
        end
    end
endmodule

3.4 测试文件

待更。。。

3.5 仿真波形

待更。。。
