简要讲解内核中KVM源码实现

一、KVM内核模块组成概述

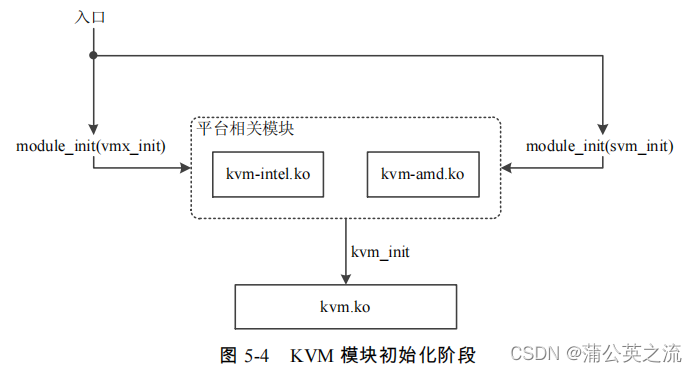

根据kvm的Makefile（arch/x86/kvm/Makefile）文件可知：该部分Makefile主要由三个模块生成：kvm.ko、kvm-intel.ko、kvm-amd.ko

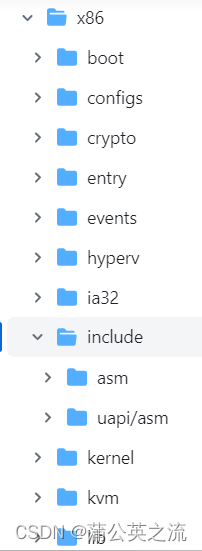

KVM大致目录：

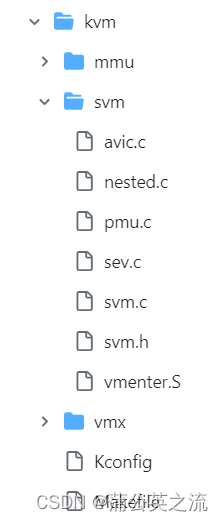

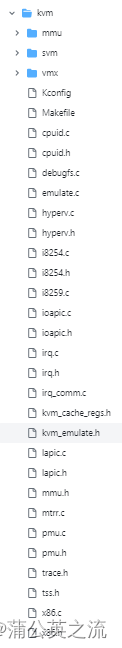

arch/x86/kvm/	（kvm主要文件目录，包含x86架构kvm所需头文件代码等）
	/mmu/
	/svm/
		sev.c
		svm.c
		svm.h
	/vmx/
	Kconfig
	Makefile
	cpuid.c
	cpuid.h
	debugfs.c
	hyperv.c
	hyperv.h
	i8259.c
	irq.c
	irq.h
	kvm_cache_regs.h
	kvm_emulate.h
	lapic.c
	lapic.h
	mmu.c
	mmu.h
	paging_tmpl.h
	segment_descriptor.h
	x86.c
	x86_emulate.c

include/asm-x86/（包含KVM的一些汇编语言操作所需的相关宏定义、全局变量等）
	kvm.h
	kvm_host.h
	kvm_para.h
	kvm_x86_emulate.h

include/linux/	（包含KVM的一些参数定义信息）
	kvm.h(include/uapi/linux/kvm.h)
	kvm_host.h
	kvm_para.h
	kvm_x86_emulate.h(现已没有)

include/kvm/
	arm_arch_timer.h
	arm_hypercalls.h
	arm_pmu.h
	arm_psci.h
	arm_vgic.h
	iodev.h

virt/kvm/		（KVM架构性质文件，独立于处理器，提供公用方法和数据）
	ioapic.h
	ioapic.c
	iodev.h(include/kvm/iodev.h)

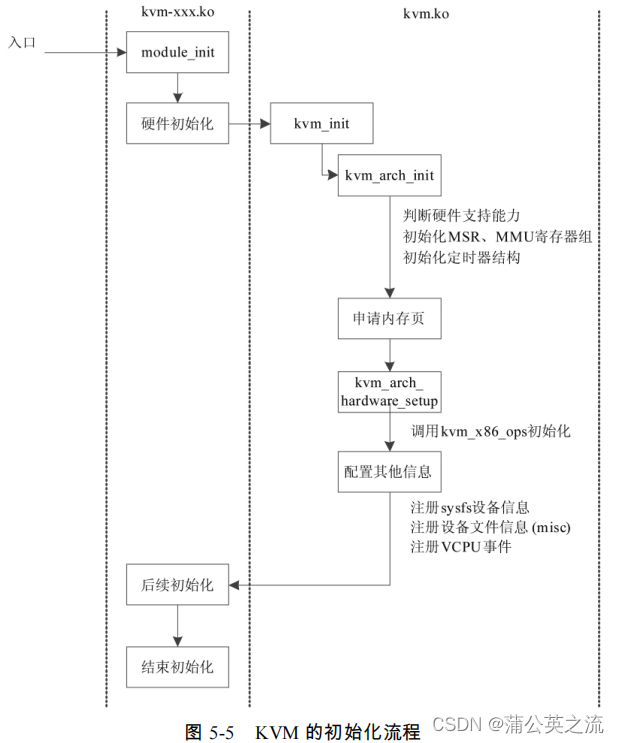

	*kvm_main.c	（其中的kvm_init函数是kvm初始化入口）

# 二、KVM所提供的API

2.1 KVM API纵览

KVM的API通过/dev/kvm 设备进行访问。/dev/kvm 是一个字符型设备

所有对KVM的操作都是通过ioctl 发送的相应的控制字实现的。

KVM所提供的用户控件API从功能上划分，可以分成三种类型

API类型	功能说明
system指令	针对虚拟化系统的全局性参数设置和用于虚拟机创建等控制操作
VM指令	针对具体的VM进行控制，如进行内存设置、创建VCPU等。注意：VM指令不是进程安全的
vcpu指令	针对具体的vCPU进行参数设置（MRU寄存器读写、中断控制等）

通常，对于KVM API的操作是从打开/dev/kvm 设备文件开始的，通过使用系统调用open之后，会获得针对kvm subsystem的一个fd文件描述符。然后通过ioctl系统指针对该文件描述符进行进一步的操作。通过KVM_CREATE_VM指令将创建一个虚拟机并返回该虚拟机对应的fd文件描述符，然后根据该描述符来控制虚拟机的行为。通过KVM_CREATE_VCPU指令，将创建一个虚拟CPU并且返回该CPU对应的fd。

2.2 system ioctls调用

system ioctls系统调用用于控制KVM运行环境的参数，相关工作包括全局性的参数设置和虚拟机创建等工作，主要指令如下表。

指令字	功能说明
KVM_GET_API_VERSION	查询当前KVM API的版本
KVM_CREATE_VM	创建KVM需虚拟机
KVM_GET_MSR_INDEX_LIST	获得MSR索引列表
KVM_CHECK_EXTENSION	检查扩展的支持情况
KVM_GET_VCPU_MMAP_SIZE	运行虚拟机和用户态空间共享的一片内存区域的大小

通过KVM_CREATE_VM，KVM将返回一个文件描述符，该文件描述符指向内核空间中的新的虚拟机。全新创建的虚拟机没有VCPU，也没有内存，需要通过后续的ioctl指令进行配置。mmap()系统调用，则会直接返回该虚拟机对应的虚拟内存空间，并且内存的偏移量为0。如果KVM支持KVM_CAP_USER_MEMORY扩展特性，则应使用其他方法。

2.3 vm ioctl系统调用

vm ioctl系统调用实现了对虚拟机的控制。vm ioctl控制指令的参数大多需要从KVM_CREATE_VM中返回的fd文件描述符来进行操作，涉及的操作主要针对某一个虚拟机进行控制，如配置内存、配置VCPU等，主要指令如下表。

指令字	功能说明
KVM_CREATE_VCPU	为已经创建好的VM添加VCPU
KVM_GET_DIRTY_LOG	返回经过上次操作之后，改变的内存页的位图
KVM_CREATE_IRQCHIP	创建一个虚拟APIC，并且随后创建的VCPU都将连接到该APIC
KVM_IRQ_LINE	对某虚拟的APIC发送中断信号
KVM_GET_IRQCHIP	读取APIC的中断标志信息
KVM_SET_IRQCHIP	写入APIC的中断标志结构
KVM_RUN	根据kvm_run结构体的信息，启动VM虚拟机

KVM_RUN和KVM_CREATE_VCPU是vm ioctl系统调用的两个重要指令字。在通过KVM_CREATE_VCPU为VM虚拟机创建VCPU，并且获得VCPU对应的fd文件描述符之后，可以进行KVM_RUN启动虚拟机的操作。

KVM_RUN指令字虽然没有任何参数，但是在调用KVM_RUN启动了虚拟机之后，可以通过mmap()系统调用映射VCPU的fd所在的内存空间来获得kvm_run结构体的信息。该结构体位于内存偏移量0，结束位置在KVM_GET_VCPU_MMAP_SIZE指令所返回的大小之中。

kvm_run结构体的定义在include/linux/kvm.h中，通过读取该结构体可以了解KVM内部的运行状态，可以类比为计算机芯片中的寄存器组。其中主要的字段以及说明如下图所示。

字段名	功能说明
request_interrupt_window	往VCPU中发出一个中断插入请求，让VCPU做好相关的准备工作
ready_for_interrupt_injection	响应request_interrupt_windows中的中断请求，当此位有效时，说明可以进行中断
if_flag	中断标识，如果使用了APIC，则不起作用
hardware_exit_reason	当VCPU因为各种不明原因退出时，该字段保存了失败的描述信息（硬件失效）
io	该字段为一个结构体。当KVM产生硬件出错的原因是因为I/O输出时（KVM_EXIT_IO），该结构体将保存导出出错的I/O请求原因
mmio	该字段为一个结构体。当KVM产生出错的原因是因为内存I/O映射导致的（KVM_EXIT_MMIO），该结构体中将保存导致出错的内存I/O映射请求数据

2.4 vcpu ioctl系统调用

vcpu ioctl系统调用主要针对具体的每一个虚拟的vCPU进行配置，包括寄存器读/写、中断设置、内存配置、调试开关、时钟管理等功能，能够对KVM的虚拟机进行精确的运行时配置。

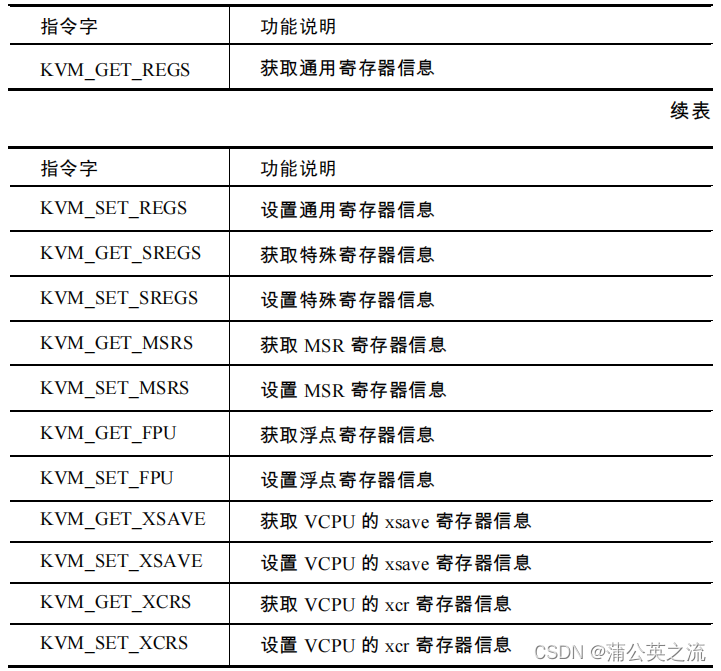

对于一个VM的CPU来说，寄存器控制是最重要的一个环节，vcpu ioctl在寄存器控制方面提供了丰富的指令字，如下表。

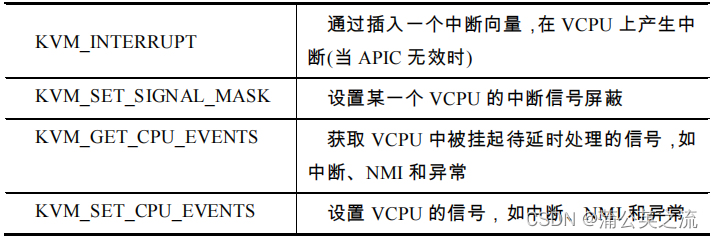

KVM在中断管理和事件管理中，也提供了丰富的指令字。在KVM运行期间，可以通过中断管理向vCPU插入中断，或者获得vCPU的一些事件（如热插拔等），该指令字如下表。

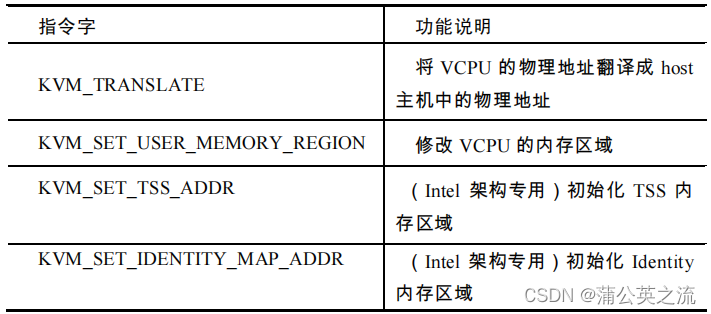

内存管理时虚拟机管理中一个重要的组成部分，KVM也提供了相应的API支持，该部分指令字如下图所示。

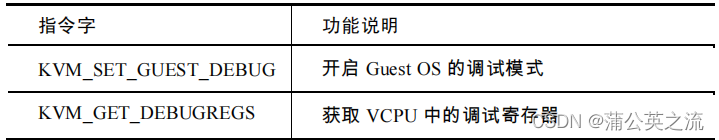

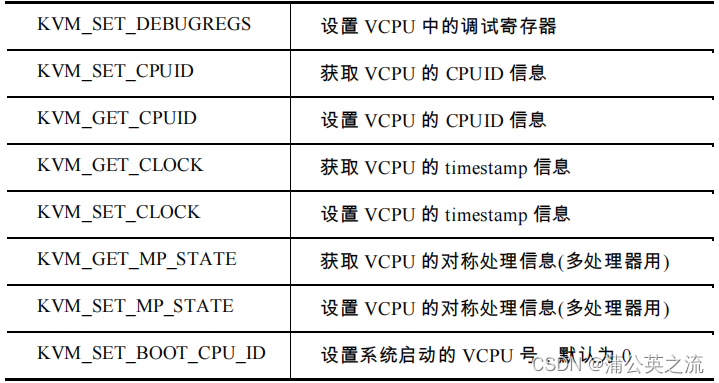

除了上面的vCPU管理、中断管理和内存管理之外，KVM最后还提供了其他方面的管理，如CPUID的配置、调试接口等，这部分接口的指令字如下表所示。

三、KVM内核模块重要的数据结构

3.1 KVM结构体

KVM结构体-代表 ：在KVM系统架构中代表一个具体的虚拟机

KVM结构体-生产 ：使用VM_CREATE_KVM指令字创建一个新的KVM虚拟机之后，就会创建一个心得KVM结构体对象

KVM结构体-包括 ：vCPU、内存、APIC、IRQ、MMU、Event事件管理等信息。（这些信息主要在KVM虚拟机内部使用，用于跟踪虚拟机的状态）

KVM结构体-编译开关 ：在定义KVM结构体的结构成员的过程中，集成了很多编译开关，这些开关对应了KVM体系中的不同功能点。在KVM中，连接了如下几个重要的结构体成员，它们对虚拟机的运行有重要的作用。

结构体成员	作用
struct kvm_memslots *memslots;	KVM虚拟机所分配到的内存slot，以数组形式存储这些slot地址信息。
strut kvm_vcpu *vcpus[KVM_MAX_VCPUS];	KVM虚拟机中包含的vCPU结构体，一个虚拟CPU对应一个vCPU结构体。
struct kvm_io_bus *buses[KVM_NR_BUSES];	KVM虚拟机中的I/O总线，一条总线对应一个kvm_io_bus结构体，如ISA总线、PCI总线。
struct kvm_vm_stat stat;	KVM虚拟机中的页表、MMU等运行时状态信息。
struct kvm_arch arch;	KVM的软件arch方面所需要的一些参数

3.2 kvm_vcpu结构体

kvm_vcpu结构体-产生 ：用户通过KVM_CREATE_VCPU系统调用请求创建VCPU之后，KVM子模块将创建kvm_vcpu结构体并进行相应的初始化操作，并返回对应的vcpu_fd描述符。

kvm_vcpu结构体中的字段	作用
int vcpu_id;	对应的VCPU的ID。
struct kvm_run *run;	VCPU的运行时参数，其中保存了寄存器信息、内存信息、虚拟机状态等各种动态信息。
struct kvm_vcpu_arch arch;	存储有KVM虚拟机的运行时参数，如定时器、中断、内存槽等方面的信息。

PS，kvm_cpu中还包含了执行iomem所需要的数据结构，用于处理iomem方面的请求。

3.3 kvm_x86_ops结构体

kvm_x86_ops结构体-作用 ：结构体中包含了针对具体的CPU架构进行虚拟化时的函数指针调用。

kvm_x86_ops结构体-位置 ：定义在Linux内核文件的arch/x86/include/asm/kvm_host.h 中。

kvm_x86_ops结构体-包含操作 ：CPU VMM状态硬件初始化；vCPU创建与管理、中断管理、寄存器管理、时钟管理。

//arch/x86/include/asm/kvm_host.h
struct kvm_x86_ops {
	int (*hardware_enable)(void);
	void (*hardware_disable)(void);
	void (*hardware_unsetup)(void);
	bool (*cpu_has_accelerated_tpr)(void);
	bool (*has_emulated_msr)(u32 index);
	void (*vcpu_after_set_cpuid)(struct kvm_vcpu *vcpu);

	unsigned int vm_size;
	int (*vm_init)(struct kvm *kvm);
	void (*vm_destroy)(struct kvm *kvm);

	/* Create, but do not attach this VCPU */
	int (*vcpu_create)(struct kvm_vcpu *vcpu);
	void (*vcpu_free)(struct kvm_vcpu *vcpu);
	void (*vcpu_reset)(struct kvm_vcpu *vcpu, bool init_event);

	void (*prepare_guest_switch)(struct kvm_vcpu *vcpu);
	void (*vcpu_load)(struct kvm_vcpu *vcpu, int cpu);
	void (*vcpu_put)(struct kvm_vcpu *vcpu);

	void (*update_exception_bitmap)(struct kvm_vcpu *vcpu);
	int (*get_msr)(struct kvm_vcpu *vcpu, struct msr_data *msr);
	int (*set_msr)(struct kvm_vcpu *vcpu, struct msr_data *msr);
	u64 (*get_segment_base)(struct kvm_vcpu *vcpu, int seg);
	void (*get_segment)(struct kvm_vcpu *vcpu,
			    struct kvm_segment *var, int seg);
	int (*get_cpl)(struct kvm_vcpu *vcpu);
	void (*set_segment)(struct kvm_vcpu *vcpu,
			    struct kvm_segment *var, int seg);
	void (*get_cs_db_l_bits)(struct kvm_vcpu *vcpu, int *db, int *l);
	void (*set_cr0)(struct kvm_vcpu *vcpu, unsigned long cr0);
	int (*set_cr4)(struct kvm_vcpu *vcpu, unsigned long cr4);
	int (*set_efer)(struct kvm_vcpu *vcpu, u64 efer);
	void (*get_idt)(struct kvm_vcpu *vcpu, struct desc_ptr *dt);
	void (*set_idt)(struct kvm_vcpu *vcpu, struct desc_ptr *dt);
	void (*get_gdt)(struct kvm_vcpu *vcpu, struct desc_ptr *dt);
	void (*set_gdt)(struct kvm_vcpu *vcpu, struct desc_ptr *dt);
	void (*sync_dirty_debug_regs)(struct kvm_vcpu *vcpu);
	void (*set_dr7)(struct kvm_vcpu *vcpu, unsigned long value);
	void (*cache_reg)(struct kvm_vcpu *vcpu, enum kvm_reg reg);
	unsigned long (*get_rflags)(struct kvm_vcpu *vcpu);
	void (*set_rflags)(struct kvm_vcpu *vcpu, unsigned long rflags);

	void (*tlb_flush_all)(struct kvm_vcpu *vcpu);
	void (*tlb_flush_current)(struct kvm_vcpu *vcpu);
	int  (*tlb_remote_flush)(struct kvm *kvm);
	int  (*tlb_remote_flush_with_range)(struct kvm *kvm,
			struct kvm_tlb_range *range);

	/*
	 * Flush any TLB entries associated with the given GVA.
	 * Does not need to flush GPA->HPA mappings.
	 * Can potentially get non-canonical addresses through INVLPGs, which
	 * the implementation may choose to ignore if appropriate.
	 */
	void (*tlb_flush_gva)(struct kvm_vcpu *vcpu, gva_t addr);

	/*
	 * Flush any TLB entries created by the guest.  Like tlb_flush_gva(),
	 * does not need to flush GPA->HPA mappings.
	 */
	void (*tlb_flush_guest)(struct kvm_vcpu *vcpu);

	enum exit_fastpath_completion (*run)(struct kvm_vcpu *vcpu);
	int (*handle_exit)(struct kvm_vcpu *vcpu,
		enum exit_fastpath_completion exit_fastpath);
	int (*skip_emulated_instruction)(struct kvm_vcpu *vcpu);
	void (*update_emulated_instruction)(struct kvm_vcpu *vcpu);
	void (*set_interrupt_shadow)(struct kvm_vcpu *vcpu, int mask);
	u32 (*get_interrupt_shadow)(struct kvm_vcpu *vcpu);
	void (*patch_hypercall)(struct kvm_vcpu *vcpu,
				unsigned char *hypercall_addr);
	void (*set_irq)(struct kvm_vcpu *vcpu);
	void (*set_nmi)(struct kvm_vcpu *vcpu);
	void (*queue_exception)(struct kvm_vcpu *vcpu);
	void (*cancel_injection)(struct kvm_vcpu *vcpu);
	int (*interrupt_allowed)(struct kvm_vcpu *vcpu, bool for_injection);
	int (*nmi_allowed)(struct kvm_vcpu *vcpu, bool for_injection);
	bool (*get_nmi_mask)(struct kvm_vcpu *vcpu);
	void (*set_nmi_mask)(struct kvm_vcpu *vcpu, bool masked);
	void (*enable_nmi_window)(struct kvm_vcpu *vcpu);
	void (*enable_irq_window)(struct kvm_vcpu *vcpu);
	void (*update_cr8_intercept)(struct kvm_vcpu *vcpu, int tpr, int irr);
	bool (*check_apicv_inhibit_reasons)(ulong bit);
	void (*pre_update_apicv_exec_ctrl)(struct kvm *kvm, bool activate);
	void (*refresh_apicv_exec_ctrl)(struct kvm_vcpu *vcpu);
	void (*hwapic_irr_update)(struct kvm_vcpu *vcpu, int max_irr);
	void (*hwapic_isr_update)(struct kvm_vcpu *vcpu, int isr);
	bool (*guest_apic_has_interrupt)(struct kvm_vcpu *vcpu);
	void (*load_eoi_exitmap)(struct kvm_vcpu *vcpu, u64 *eoi_exit_bitmap);
	void (*set_virtual_apic_mode)(struct kvm_vcpu *vcpu);
	void (*set_apic_access_page_addr)(struct kvm_vcpu *vcpu);
	int (*deliver_posted_interrupt)(struct kvm_vcpu *vcpu, int vector);
	int (*sync_pir_to_irr)(struct kvm_vcpu *vcpu);
	int (*set_tss_addr)(struct kvm *kvm, unsigned int addr);
	int (*set_identity_map_addr)(struct kvm *kvm, u64 ident_addr);
	u64 (*get_mt_mask)(struct kvm_vcpu *vcpu, gfn_t gfn, bool is_mmio);

	void (*load_mmu_pgd)(struct kvm_vcpu *vcpu, unsigned long pgd,
			     int pgd_level);

	bool (*has_wbinvd_exit)(void);

	/* Returns actual tsc_offset set in active VMCS */
	u64 (*write_l1_tsc_offset)(struct kvm_vcpu *vcpu, u64 offset);

	/*
	 * Retrieve somewhat arbitrary exit information.  Intended to be used
	 * only from within tracepoints to avoid VMREADs when tracing is off.
	 */
	void (*get_exit_info)(struct kvm_vcpu *vcpu, u64 *info1, u64 *info2,
			      u32 *exit_int_info, u32 *exit_int_info_err_code);

	int (*check_intercept)(struct kvm_vcpu *vcpu,
			       struct x86_instruction_info *info,
			       enum x86_intercept_stage stage,
			       struct x86_exception *exception);
	void (*handle_exit_irqoff)(struct kvm_vcpu *vcpu);

	void (*request_immediate_exit)(struct kvm_vcpu *vcpu);

	void (*sched_in)(struct kvm_vcpu *kvm, int cpu);

	/*
	 * Arch-specific dirty logging hooks. These hooks are only supposed to
	 * be valid if the specific arch has hardware-accelerated dirty logging
	 * mechanism. Currently only for PML on VMX.
	 *
	 *  - slot_enable_log_dirty:
	 *	called when enabling log dirty mode for the slot.
	 *  - slot_disable_log_dirty:
	 *	called when disabling log dirty mode for the slot.
	 *	also called when slot is created with log dirty disabled.
	 *  - flush_log_dirty:
	 *	called before reporting dirty_bitmap to userspace.
	 *  - enable_log_dirty_pt_masked:
	 *	called when reenabling log dirty for the GFNs in the mask after
	 *	corresponding bits are cleared in slot->dirty_bitmap.
	 */
	void (*slot_enable_log_dirty)(struct kvm *kvm,
				      struct kvm_memory_slot *slot);
	void (*slot_disable_log_dirty)(struct kvm *kvm,
				       struct kvm_memory_slot *slot);
	void (*flush_log_dirty)(struct kvm *kvm);
	void (*enable_log_dirty_pt_masked)(struct kvm *kvm,
					   struct kvm_memory_slot *slot,
					   gfn_t offset, unsigned long mask);

	/* pmu operations of sub-arch */
	const struct kvm_pmu_ops *pmu_ops;
	const struct kvm_x86_nested_ops *nested_ops;

	/*
	 * Architecture specific hooks for vCPU blocking due to
	 * HLT instruction.
	 * Returns for .pre_block():
	 *    - 0 means continue to block the vCPU.
	 *    - 1 means we cannot block the vCPU since some event
	 *        happens during this period, such as, 'ON' bit in
	 *        posted-interrupts descriptor is set.
	 */
	int (*pre_block)(struct kvm_vcpu *vcpu);
	void (*post_block)(struct kvm_vcpu *vcpu);

	void (*vcpu_blocking)(struct kvm_vcpu *vcpu);
	void (*vcpu_unblocking)(struct kvm_vcpu *vcpu);

	int (*update_pi_irte)(struct kvm *kvm, unsigned int host_irq,
			      uint32_t guest_irq, bool set);
	void (*apicv_post_state_restore)(struct kvm_vcpu *vcpu);
	bool (*dy_apicv_has_pending_interrupt)(struct kvm_vcpu *vcpu);

	int (*set_hv_timer)(struct kvm_vcpu *vcpu, u64 guest_deadline_tsc,
			    bool *expired);
	void (*cancel_hv_timer)(struct kvm_vcpu *vcpu);

	void (*setup_mce)(struct kvm_vcpu *vcpu);

	int (*smi_allowed)(struct kvm_vcpu *vcpu, bool for_injection);
	int (*pre_enter_smm)(struct kvm_vcpu *vcpu, char *smstate);
	int (*pre_leave_smm)(struct kvm_vcpu *vcpu, const char *smstate);
	void (*enable_smi_window)(struct kvm_vcpu *vcpu);

	int (*mem_enc_op)(struct kvm *kvm, void __user *argp);
	int (*mem_enc_reg_region)(struct kvm *kvm, struct kvm_enc_region *argp);
	int (*mem_enc_unreg_region)(struct kvm *kvm, struct kvm_enc_region *argp);

	int (*get_msr_feature)(struct kvm_msr_entry *entry);

	bool (*can_emulate_instruction)(struct kvm_vcpu *vcpu, void *insn, int insn_len);

	bool (*apic_init_signal_blocked)(struct kvm_vcpu *vcpu);
	int (*enable_direct_tlbflush)(struct kvm_vcpu *vcpu);

	void (*migrate_timers)(struct kvm_vcpu *vcpu);
	void (*msr_filter_changed)(struct kvm_vcpu *vcpu);
};

kvm_x86_ops结构体中所有的成员都是函数指针。在KVM的初始化过程和后续的运行过程中，KVM子系统的代码将通过调用该结构体的函数进行实际的硬件操作。

kvm_x86_ops结构体通过静态初始化。针对amd架构的初始化代码在svm.c中，针对intel架构的初始化代码在vmx.c中。amd架构的kvm_x86_ops结构体部分代码如下。

//arch/x86/kvm/svm/svm.c
static struct kvm_x86_ops svm_x86_ops __initdata = {
    .hardware_unsetup = svm_hardware_teardown,
	.hardware_enable = svm_hardware_enable,
	.hardware_disable = svm_hardware_disable,
	.cpu_has_accelerated_tpr = svm_cpu_has_accelerated_tpr,
	.has_emulated_msr = svm_has_emulated_msr,

	.vcpu_create = svm_create_vcpu,
	.vcpu_free = svm_free_vcpu,
	.vcpu_reset = svm_vcpu_reset,

	.vm_size = sizeof(struct kvm_svm),
	.vm_init = svm_vm_init,
	.vm_destroy = svm_vm_destroy,

	.prepare_guest_switch = svm_prepare_guest_switch,
	.vcpu_load = svm_vcpu_load,
	.vcpu_put = svm_vcpu_put,
	.vcpu_blocking = svm_vcpu_blocking,
	.vcpu_unblocking = svm_vcpu_unblocking,

	.update_exception_bitmap = update_exception_bitmap,
	.get_msr_feature = svm_get_msr_feature,
	.get_msr = svm_get_msr,
	.set_msr = svm_set_msr,
//……有100多行代码忽略
};

static struct kvm_x86_init_ops svm_init_ops __initdata = {
	.cpu_has_kvm_support = has_svm,
	.disabled_by_bios = is_disabled,
	.hardware_setup = svm_hardware_setup,
	.check_processor_compatibility = svm_check_processor_compat,

	.runtime_ops = &svm_x86_ops,
};

kvm_x86_ops结构体是在KVM架构的初始化过程中注册并导出成为全局变量，以方便KVM的各个子模块能够方便地调用。

在 arch/x86/kvm/x86.c 中，定义了名为kvm_x86_ops的静态变量，通过export_symbol 宏在全局范围内导出。在kvm_init 的初始化过程中，通过调用kvm_arch_init函数给kvm_x86_ops赋值，代码如下。其中，ops就是通过svm.c 调用kvm_init函数时传入的kvm_x86_ops 结构体。

//arch/x86/kvm/x86.c
struct kvm_x86_ops kvm_x86_ops __read_mostly;
EXPORT_SYMBOL_GPL(kvm_x86_ops);

3.4 KVM API中重要的结构体

KVM和用户态程序进行交互的过程中，主要通过/dev/kvm 设备文件进行通信。/dev/kvm 是一个字符型设备，通过符合Linux标准的一系列结构进行支撑，主要是kvm_chardev_ops、kvm_vm_fops、kvm_vcpu_fops ，分别对应字符型设备、VM文件描述符和VCPU文件描述符的三种操作。

kvm_chardev_ops——字符型设备

kvm_chardev_ops 的定义在 virt/kvm/kvm_main.c 中，代码如下：

//virt/kvm/kvm_main.c
static struct file_operations kvm_chardev_ops = {
	.unlocked_ioctl = kvm_dev_ioctl,
	.llseek		= noop_llseek,
	KVM_COMPAT(kvm_dev_ioctl),
};

kvm_chardev_ops 为一个标准的file_operations 结构体，但是只包含了ioctl函数，read、open、write等常见的系统调用均采用默认实现。因此，就只能在用户态通过ioctl函数进行操作。

kvm_vm_fops——VM的fd文件描述符

前文所讲：“通过KVM_CREATE_VM之后可以获得一个fd文件描述符，其代表了该VM”。提到的这个fd在KVM子模块内部操作实际上对应着kvm_vm_fops 结构体。

//virt/kvm/kvm_main.c
static struct file_operations kvm_vm_fops = {
	.release        = kvm_vm_release,
	.unlocked_ioctl = kvm_vm_ioctl,
	.llseek		= noop_llseek,
	KVM_COMPAT(kvm_vm_compat_ioctl),
};

针对VM的文件操作中，提供了ioctl这个操作函数。

而在更早的版本中，还额外提供一个mmap操作函数。

mmap对应着GUEST OS的物理地址，可以直接对GUEST OS的地址空间进行读/写，ioctl则用于发送KVM的控制字。

kvm_vcpu_fops——VCPU的文件描述符

针对KVM的fd，通过KVM_CREATE_VCPU指令字可以创建KVM的VCPU，并且获得该vcpu_fd。该vcpu_fd的操作主要包含在kvm_vcpu_fops中。

//virt/kvm/kvm_main.c
static struct file_operations kvm_vcpu_fops = {
	.release        = kvm_vcpu_release,
	.unlocked_ioctl = kvm_vcpu_ioctl,
	.mmap           = kvm_vcpu_mmap,
	.llseek		= noop_llseek,
	KVM_COMPAT(kvm_vcpu_compat_ioctl),
};

在ioctl中，通过发送ioctl，即可对VCPU进行控制。通过mmap可以访问kvm_run结构体，在这个结构体中保存了VCPU运行和控制的信息，并且可以对其运行参数进行设置。

四、KVM内核模块重要流程分析

4.1 初始化流程

KVM模块分为三个主要模块：kvm.ko、kvm-intel.ko和kvm-amd.ko，这三个模块在初始化阶段的流程如图所示。

KVM模块可以编译进内核中，也可以作为内核模块在Linux系统启动完成之后加载。

Linux的子模块入口通常通过module_init宏进行定义，由内核进行调用。KVM的初始化流程如图所示。

参考上图，KVM的初始化步骤分为以下三步。

1. 在平台相关的KVM模块中通过module_init宏正式进入KVM的初始化阶段，并且执行相关的硬件初始化准备。
2. 进入kvm_main.c 中的kvm_init函数进行正式的初始化工作，期间进行了一系列子操作。
   • 通过kvm_arch_init函数初始化KVM内部的一些数据结构：注册全局变量kvm_x86_ops、初始化MMU等数据结构、初始化Timer定时器架构。
   • 分配KVM内部操作所需要的内存空间。
   • 调用kvm_x86_ops的hardware_setup函数进行具体的硬件体系架构的初始化工作。
   • 注册sysfs和devfs等API接口信息
   • 最后初始化debugfs的调试信息
3. 进行后续的硬件初始化准备操作。

4.2 虚拟机的创建

基于KVM的虚拟机创建分为虚拟机创建和虚拟CPU创建两个步骤。VM对应的文件描述符为vm_fd，vCPU对应的文件描述符为vcpu_fd。

打开/dev/kvm 文件并且获得文件描述符fd 后，通过ioctl指令写入 KVM_CREATE_VM ，即可创建一个 VM 虚拟机。KVM的该部分代码实现在kvm_dev的 file_operation结构体中，对应的代码在kvm_main.c 中调用kvm_dev_ioctl_create_vm 函数实现，其代码如下：

//virt/kvm/kvm_main.c
static long kvm_dev_ioctl(struct file *filp, unsigned int ioctl, unsigned long arg)
{
	long r = -EINVAL;

	switch (ioctl) {
	case KVM_GET_API_VERSION:
		if (arg)
			goto out;
		r = KVM_API_VERSION;
		break;
	case KVM_CREATE_VM:		/* KVM_CREATE_VM */
		r = kvm_dev_ioctl_create_vm(arg);
		break;
	case KVM_CHECK_EXTENSION:
		r = kvm_vm_ioctl_check_extension_generic(NULL, arg);
		break;
	case KVM_GET_VCPU_MMAP_SIZE:
		if (arg)
			goto out;
		r = PAGE_SIZE;     /* struct kvm_run */
#ifdef CONFIG_X86
		r += PAGE_SIZE;    /* pio data page */
#endif
#ifdef CONFIG_KVM_MMIO
		r += PAGE_SIZE;    /* coalesced mmio ring page */
#endif
		break;
	case KVM_TRACE_ENABLE:
	case KVM_TRACE_PAUSE:
	case KVM_TRACE_DISABLE:
		r = -EOPNOTSUPP;
		break;
	default:
		return kvm_arch_dev_ioctl(filp, ioctl, arg);
	}
out:
	return r;
}

/* …………………………………省略多行分割线…………………………… */

static int kvm_dev_ioctl_create_vm(unsigned long type)
{
	int r;
	struct kvm *kvm;
	struct file *file;

	kvm = kvm_create_vm(type);
	if (IS_ERR(kvm))
		return PTR_ERR(kvm);

	if (kvm_create_vm_debugfs(kvm, r) < 0) {
		put_unused_fd(r);
		fput(file);
		return -ENOMEM;
	}
	kvm_uevent_notify_change(KVM_EVENT_CREATE_VM, kvm);

	fd_install(r, file);
	return r;

put_kvm:
	kvm_put_kvm(kvm);
	return r;
}

/* …………………………………省略多行分割线…………………………… */

static struct kvm *kvm_create_vm(unsigned long type)
{
	struct kvm *kvm = kvm_arch_alloc_vm();
	int r = -ENOMEM;
	int i;

	if (!kvm)
		return ERR_PTR(-ENOMEM);

	spin_lock_init(&kvm->mmu_lock);
	mmgrab(current->mm);
	kvm->mm = current->mm;
	kvm_eventfd_init(kvm);
    /* …………省略多行………… */
out_err:
#if defined(CONFIG_MMU_NOTIFIER) && defined(KVM_ARCH_WANT_MMU_NOTIFIER)
	if (kvm->mmu_notifier.ops)
		mmu_notifier_unregister(&kvm->mmu_notifier, current->mm);
#endif
	/* …………省略多行………… */
out_err_no_srcu:
	kvm_arch_free_vm(kvm);
	mmdrop(current->mm);
	return ERR_PTR(r);
}

kvm_dev_ioctl_create_vm函数通过调用kvm_create函数对KVM结构体进行创建。[KVM 结构体文件](#3.1 KVM结构体)如前文所述，保存了虚拟机运行的上下文及其他相关状态，在使用之前，需要进行一定的初始化工作。

在x86体系架构中，KVM结构体的初始化任务在kvm_arch_create_vm函数中进行， 进行了分配内存、初始化设备列表、设置中断管理和初始化tsc 的 spi_lock 的功能。在完成只有，将执行硬件初始化工作，该部分硬件初始化工作通过调用on_each_cpu 宏，将在每个物理CPU上执行同样的操作。

该操作主要是尝试将所有的CPU切换入 vitualize 模式，并且设置好时钟等信息，这个过程通过 kvm_arch_hardware_enable 函数完成。该函数代码（arch/x86/kvm/x86.c）如下，主要执行了两个工作：整理CPU的时钟信息；调用kvm_x86_ops 的硬件相关函数进行具体操作。

//arch/x86/kvm/x86.c
int kvm_arch_hardware_enable(void)
{
	/**/struct kvm *kvm;
	/**/struct kvm_vcpu *vcpu;
	/**/int i;
	int ret;
	u64 local_tsc;
	u64 max_tsc = 0;
	bool stable, backwards_tsc = false;

	/**/kvm_user_return_msr_cpu_online();
	/**/ret = kvm_x86_ops.hardware_enable();
	/**/if (ret != 0)
		/**/return ret;

	local_tsc = rdtsc();
	stable = !kvm_check_tsc_unstable();
	/**/list_for_each_entry(kvm, &vm_list, vm_list) {
		/**/kvm_for_each_vcpu(i, vcpu, kvm) {
			/**/if (!stable && vcpu->cpu == smp_processor_id())
				/**/kvm_make_request(KVM_REQ_CLOCK_UPDATE, vcpu);
			if (stable && vcpu->arch.last_host_tsc > local_tsc) {
				backwards_tsc = true;
				if (vcpu->arch.last_host_tsc > max_tsc)
					max_tsc = vcpu->arch.last_host_tsc;
			}
		}
	}

	/*
	 * 省略多行注释
	 */
	if (backwards_tsc) {
		u64 delta_cyc = max_tsc - local_tsc;
		list_for_each_entry(kvm, &vm_list, vm_list) {
			kvm->arch.backwards_tsc_observed = true;
			kvm_for_each_vcpu(i, vcpu, kvm) {
				vcpu->arch.tsc_offset_adjustment += delta_cyc;
				vcpu->arch.last_host_tsc = local_tsc;
				kvm_make_request(KVM_REQ_MASTERCLOCK_UPDATE, vcpu);
			}

			/*
			 * 省略多行注释
			 */
			kvm->arch.last_tsc_nsec = 0;
			kvm->arch.last_tsc_write = 0;
		}

	}
	return 0;
}

接下来，将初始化KVM的memslot结构体、Bus总线结构体信息、scru读/写锁信息、eventfd事件通知信息、mmu内存管理结构体信息。

然后，调用anon_inode_getfd 函数。该函数设置了对所有KVM的操作都将给予kvm_vm这个共享文件进行，该共享文件的操作封装在kvm_vm_fops结构体中，对VM的操作实际上就是对此文件的操作。因此，对其ioctl调用的是kvm_vm_fops中成员函数。

//virt/kvm/kvm_main.c
/*
 * Allocates an inode for the vcpu.
 */
static int create_vcpu_fd(struct kvm_vcpu *vcpu)
{
	char name[8 + 1 + ITOA_MAX_LEN + 1];

	snprintf(name, sizeof(name), "kvm-vcpu:%d", vcpu->vcpu_id);
	return anon_inode_getfd(name, &kvm_vcpu_fops, vcpu, O_RDWR | O_CLOEXEC);
}

通过 anon_inode_getfd 获得的fd文件描述符，就是供用户态的vm_fd，用户态将通过该fd 进行进一步的虚拟机操作，首先要做的事情是初始化vCPU。

4.3 vCPU的创建

创建vCPU实际上就是创建vCPU的描述符，在KVM中，vCPU对应的数据结构体为kvm_vcpu。创建vCPU的描述符，简单来说就是分配相应大小的内存，并且进行相应的初始化工作。

在物理 CPU 上电之后，需要进一步初始化才可以使用。在这个过程中，硬件会自动将CPU 初始化成特定的状态。kvm_vcpu 的初始化也是一个类似的过程，将kvm_vcpu 的各个数据结构体设置成可用的状态，通常包括如下内容：

• 分配VCPU标识，设置cpu_id 属于哪个KVM 虚拟机，并且分配对该VCPU 的唯一标识符。
• 初始化虚拟寄存器组。
• 初始化kvm_vcpu 的状态信息，设置kvm_vcpu 在被调度前需要配置的必要表示。
• 初始化额外的信息，并且配置apic 等虚拟化组件。

一下是KVM中的vCPU的创建过程。 在获得了fd_vm 之后，通过ioctl 调用KVM_CREATE_VCPU 指令，可以对该fd_vm 对应的虚拟机创建vCPU ，其入口函数地址在 kvm_vm_ioctl 函数中，通过switch 之后，程序流程将选择进入kvm_vm_ioctl_create_vcpu 函数进行处理，其代码如下。

//virt/kvm/kvm_main.c
static long kvm_vm_ioctl(struct file *filp,
			   unsigned int ioctl, unsigned long arg)
{
	struct kvm *kvm = filp->private_data;
	void __user *argp = (void __user *)arg;
	int r;

	if (kvm->mm != current->mm)
		return -EIO;
	switch (ioctl) {
	case KVM_CREATE_VCPU:
		r = kvm_vm_ioctl_create_vcpu(kvm, arg);
		break;
	case KVM_ENABLE_CAP: { }
    /* …………省略多行………… */
	default:
		r = kvm_arch_vm_ioctl(filp, ioctl, arg);
	}
out:
	return r;
}


/*
 * Creates some virtual cpus.  Good luck creating more than one.
 */
static int kvm_vm_ioctl_create_vcpu(struct kvm *kvm, u32 id)
{
	int r;
	struct kvm_vcpu *vcpu;
	struct page *page;

	if (id >= KVM_MAX_VCPU_ID)
		return -EINVAL;

	mutex_lock(&kvm->lock);
	if (kvm->created_vcpus == KVM_MAX_VCPUS) {
		mutex_unlock(&kvm->lock);
		return -EINVAL;
	}

	kvm->created_vcpus++;
	mutex_unlock(&kvm->lock);

	r = kvm_arch_vcpu_precreate(kvm, id);
	if (r)
		goto vcpu_decrement;

	vcpu = kmem_cache_zalloc(kvm_vcpu_cache, GFP_KERNEL);
	if (!vcpu) {
		r = -ENOMEM;
		goto vcpu_decrement;
	}

	BUILD_BUG_ON(sizeof(struct kvm_run) > PAGE_SIZE);
	page = alloc_page(GFP_KERNEL | __GFP_ZERO);
	if (!page) {
		r = -ENOMEM;
		goto vcpu_free;
	}
	vcpu->run = page_address(page);

	kvm_vcpu_init(vcpu, kvm, id);

	r = kvm_arch_vcpu_create(vcpu);
	if (r)
		goto vcpu_free_run_page;

	mutex_lock(&kvm->lock);
	if (kvm_get_vcpu_by_id(kvm, id)) {
		r = -EEXIST;
		goto unlock_vcpu_destroy;
	}

	vcpu->vcpu_idx = atomic_read(&kvm->online_vcpus);
	BUG_ON(kvm->vcpus[vcpu->vcpu_idx]);

	/* Now it's all set up, let userspace reach it */
	kvm_get_kvm(kvm);
	r = create_vcpu_fd(vcpu);
	if (r < 0) {
		kvm_put_kvm_no_destroy(kvm);
		goto unlock_vcpu_destroy;
	}

	kvm->vcpus[vcpu->vcpu_idx] = vcpu;

	/*
	 * Pairs with smp_rmb() in kvm_get_vcpu.  Write kvm->vcpus
	 * before kvm->online_vcpu's incremented value.
	 */
	smp_wmb();
	atomic_inc(&kvm->online_vcpus);

	mutex_unlock(&kvm->lock);
	kvm_arch_vcpu_postcreate(vcpu);
	kvm_create_vcpu_debugfs(vcpu);
	return r;

unlock_vcpu_destroy:
	mutex_unlock(&kvm->lock);
	kvm_arch_vcpu_destroy(vcpu);
vcpu_free_run_page:
	free_page((unsigned long)vcpu->run);
vcpu_free:
	kmem_cache_free(kvm_vcpu_cache, vcpu);
vcpu_decrement:
	mutex_lock(&kvm->lock);
	kvm->created_vcpus--;
	mutex_unlock(&kvm->lock);
	return r;
}

首先，在66行，调用kvm_arch_vcpu_create 函数创建一个kvm_vcpu 结构体。该创建内容与架构相关，因此直接调用kvm_x86_ops 中的create_vcpu 方法执行。在AMD和Intel平台上虽然代码不同，但是实现思路都是类似的：先指定CPUID之后，接着初始化MSR 和 VMCS 等寄存器，最后完成I/O和内存部分寄存器的初始化，为被初次调用运行做好准备。

其次，在上面一段的过程中，会有对kvm_vcpu 中国的数据结构进行初始化的过程，这其中肯定会调用 kvm_x86_ops 中的put_vcpu 函数，实现将vCPU 的参数信息加载入 CPU 中，并执行MMU初始化和CPU复位操作。

在70~74行中，进行了一个检测。如果当前的vCPU创建出来已经加入了某一个已有的KVM主机（if (kvm_get_vcpu_by_id(kvm, id)) ），则将销毁刚才创建的实例。

在76行中，atomic_read(&kvm->online_vcpus) 会获得当前vCPU的数量，但是这里不需要检测是否达到 KVM_MAX_VCPU。

然后，在79~94行，会创建当前vCPU对应的文件描述符 vcpu_fd ，并且将kvm_cpu 添加入KVM 的vCPU数组中。这里特别使用 atom_read 和 atom_inc 宏，这两个宏能够保证在进行KVM 虚拟机的vCPU 添加时按照给定的顺序，不会因为执行中途的中断、进程切换等方式导致添加到不正确的kvm_vcpu数组中。

最后，释放掉所有的内核锁，完成本次vCPU的创建工作。

//arch/x86/kvm/svm/svm.c
static struct kvm_x86_ops svm_x86_ops __initdata = {
	/* …………省略多行………… */
	.vcpu_create = svm_create_vcpu,
	.vcpu_free = svm_free_vcpu,
	.vcpu_reset = svm_vcpu_reset,

    .vm_size = sizeof(struct kvm_svm),
	.vm_init = svm_vm_init,
	.vm_destroy = svm_vm_destroy,

	.prepare_guest_switch = svm_prepare_guest_switch,
	.vcpu_load = svm_vcpu_load,
	.vcpu_put = svm_vcpu_put,
	.vcpu_blocking = svm_vcpu_blocking,
	.vcpu_unblocking = svm_vcpu_unblocking,
    /* …………省略多行………… */
};

static int svm_create_vcpu(struct kvm_vcpu *vcpu)
{
	struct vcpu_svm *svm;
	struct page *vmcb_page;
	int err;

	BUILD_BUG_ON(offsetof(struct vcpu_svm, vcpu) != 0);
	svm = to_svm(vcpu);

	err = -ENOMEM;
	vmcb_page = alloc_page(GFP_KERNEL_ACCOUNT | __GFP_ZERO);
	if (!vmcb_page)
		goto out;

	err = avic_init_vcpu(svm);
	if (err)
		goto error_free_vmcb_page;

	/* We initialize this flag to true to make sure that the is_running
	 * bit would be set the first time the vcpu is loaded.
	 */
	if (irqchip_in_kernel(vcpu->kvm) && kvm_apicv_activated(vcpu->kvm))
		svm->avic_is_running = true;

	svm->msrpm = svm_vcpu_alloc_msrpm();
	if (!svm->msrpm) {
		err = -ENOMEM;
		goto error_free_vmcb_page;
	}

	svm_vcpu_init_msrpm(vcpu, svm->msrpm);

	svm->vmcb = page_address(vmcb_page);
	svm->vmcb_pa = __sme_set(page_to_pfn(vmcb_page) << PAGE_SHIFT);
	svm->asid_generation = 0;
	init_vmcb(svm);

	svm_init_osvw(vcpu);
	vcpu->arch.microcode_version = 0x01000065;

	return 0;

error_free_vmcb_page:
	__free_page(vmcb_page);
out:
	return err;
}

4.4 vCPU的运行

在创建完VM和vCPU并且完成了初始化工作之后，就可以通过调度程序调度执行。在当前，KVM的调用是从ioctl的KVM_RUN指令字开始的。

PS：在Linux中，KVM VM作为一个系统线程运行，因此KVM VM的调度实际上也就是Linux的调度程序，在当前，KVM的调用是从ioctl的KVM_RUN指令字开始的。

KVM_RUN指令字针对fd_vcpu 描述符操作，当vCPU准备完成之后，即可通过该指令让虚拟机运行起来。

VM 运行的主要任务则是进行上下文切换。上下文切换的内容较多，通常包括通用寄存器、浮点寄存器、段寄存器、控制寄存器、MSR 等，在KVM中，还包括APIC状态、TLB 等。

通常，进行上下文切换的过程可以归纳如下：

1. KVM 保存自己的上下文。
2. KVM 通过使用将 kvm_vcpu 结构体中的相关上下文加载到物理 CPU 中。
3. KVM 执行kvm_x86_ops 中的 run_vcpu 函数，调用具体的平台相关指令，进入虚拟机运行环境中。

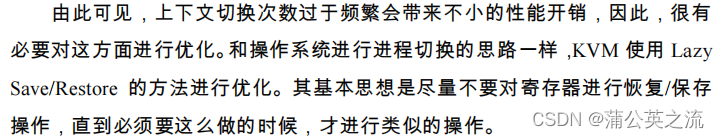

由此可见，上下文切换次数过于频繁会带来不小的性能开销。

执行vCPU 的请求首先发送到kvm_vcpu_ioctl 函数中，然后加载 vCPU参数，调用kvm_arch_vcpu_ioctl_run 函数进入具体的vCPU 运行环境。

1. 通过调用 sigprocmask 函数，保证在vCPU的初始化过程中，不会因为来自其他线程的信号干扰而中断。
2. 将 vCPU 的状态切换为 KVM_MP_STATE_UNINITIALIZED
3. 配置APIC 和 mmio的中断信息。
4. 对要进入的虚拟机进行一些关键指令的测试，在测试中主要针对内存读/写情况进行测试。
5. 将vCPU中保存的上下文信息（寄存器状态等）写入指定的位置。
6. 接下来才开始实质性的工作，调用 _vcpu_run 函数进行后续处理。

//arch/x86/kvm/x86.c
static int vcpu_run(struct kvm_vcpu *vcpu)
{
	int r;
	struct kvm *kvm = vcpu->kvm;

	vcpu->srcu_idx = srcu_read_lock(&kvm->srcu);
	vcpu->arch.l1tf_flush_l1d = true;

	for (;;) {
		if (kvm_vcpu_running(vcpu)) {
			r = vcpu_enter_guest(vcpu);
		} else {
			r = vcpu_block(kvm, vcpu);
		}

		if (r <= 0)
			break;

		kvm_clear_request(KVM_REQ_PENDING_TIMER, vcpu);
		if (kvm_cpu_has_pending_timer(vcpu))
			kvm_inject_pending_timer_irqs(vcpu);

		if (dm_request_for_irq_injection(vcpu) &&
			kvm_vcpu_ready_for_interrupt_injection(vcpu)) {
			r = 0;
			vcpu->run->exit_reason = KVM_EXIT_IRQ_WINDOW_OPEN;
			++vcpu->stat.request_irq_exits;
			break;
		}

		if (__xfer_to_guest_mode_work_pending()) {
			srcu_read_unlock(&kvm->srcu, vcpu->srcu_idx);
			r = xfer_to_guest_mode_handle_work(vcpu);
			if (r)
				return r;
			vcpu->srcu_idx = srcu_read_lock(&kvm->srcu);
		}
	}

	srcu_read_unlock(&kvm->srcu, vcpu->srcu_idx);

	return r;
}

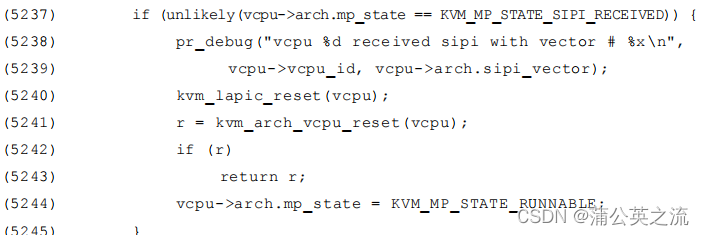

1. （旧版本，5.10版本中已经没有，可能是在准备前已经实现了）在5232~5240行中，将虚拟APIC 和vCPU 的状态重置。这个操作通过调用 kvm_lapi_reset 和 kvm_arch_vcpu_reset 函数实现。

2. 在11~15行，正常情况下，kvm_vcpu处于RUNNING的运行状态，然后使得其执行vcpu_enter_guest函数，即物理 CPU 进入了 GUEST 状态并且执行完毕后，才会执行下一步操作。

3. 在17~22行中，将检查执行本次的一些结果。如果CPU 当前有挂起的定时器或者是其他中断，则会保存该中断现场。

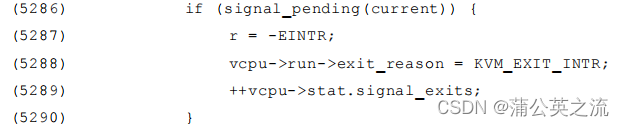

4. （旧版本，5.10版本中已经没有，可能是不需要了）在5286~5289行中，如果对当前执行的vCPU 需要调度，会引用Linux的进程调度子程序进行一次任务调度。

五、参考链接

非常详细的文档（尚未细看）《KVM虚拟化源代码详解》
字符设备和块设备详解及区别、
字符设备总结、
Linux Kernel Makefiles编译标志、
后续可能会用到的内容
KVM Debugfs接口、
KVM API docs、
