万用表如何使用？

0.引言

  在实验室测试电路时，由于万用表使用不熟练，在测试市电电压时，挡位调错，导致实验室电路跳匝，万用表报废。本文基于实践错误，总结万用表使用方法，避免类似的错误发生。

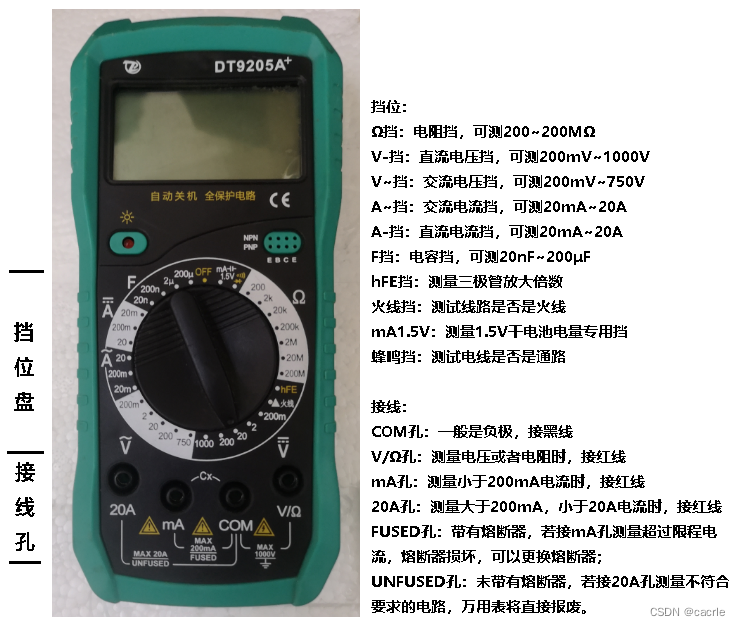

1.万用表简介

2.测量电路

  1）测电阻
  （1）接线：黑表笔插入COM孔，红表笔插入V/Ω孔。
  （2）挡位：将挡位调到Ω挡中适当挡位值（大于待测电阻）；
  注意：若不知待测电阻范围，电阻挡位值要从大量程逐渐下降；若显示器只显示“1”，表示所测电阻过大，需要调到更高电阻挡位。
  2）测直流电压
  （1）接线：黑表笔插入COM孔，红表笔插入V/Ω孔。
  （2）挡位：将挡位调到V-挡中适当挡位值（大于待测电压）；
  注意：若不知待测电压范围，电压挡位值要从大量程逐渐下降；若显示器只显示“1”，表示所测电压过大，需要调到更高电压挡位。
  3）测交流电压
  （1）接线：黑表笔插入COM孔，若测量最大值为200mA的电流时，红表笔插入mA孔，若测量最大值为20A的电流时，红表笔插入20A孔。
  （2）挡位：将挡位调到A~挡中适当挡位值（大于待测电流）；
  注意：若不知待测电流范围，电流挡位值要从大量程逐渐下降；若显示器只显示“1”，表示所测电流过大，需要调到更高电流挡位；插入200mA孔，过量的电流将烧坏熔断器（保险丝），应更换20A孔，20A孔无熔断器保护，测量时不能超过15s。
  4）测交流电流
  （1）接线：黑表笔插入COM孔，若测量最大值为200mA的电流时，红表笔插入mA孔，若测量最大值为20A的电流时，红表笔插入20A孔。
  （2）挡位：将挡位调到A~挡中适当挡位值（大于待测电流）；
  注意：若不知待测电流范围，电流挡位值要从大量程逐渐下降；若显示器只显示“1”，表示所测电流过大，需要调到更高电流挡位；插入200mA孔，过量的电流将烧坏熔断器（保险丝），应更换20A孔，20A孔无熔断器保护，测量时不能超过15s。
  5）测直流电流
  （1）接线：黑表笔插入COM孔，红表笔插mA孔（万用表标志mA孔和COM孔间Cx，可以测电容）。
  （2）挡位：将挡位调到F挡中适当挡位值（大于待测电容）；
  注意：若不知待测电容范围，电容挡位值要从大量程逐渐下降。
  6）测电容
  （1）接线：黑表笔插入COM孔，红表笔插mA孔（万用表标志mA孔和COM孔间Cx，可以测电容）。
  （2）挡位：将挡位调到F挡中适当挡位值（大于待测电容）；
  注意：若不知待测电容范围，电容挡位值要从大量程逐渐下降。
  7）测三极管
  （1）接线：黑表笔插入COM孔，红表笔插入V/Ω孔。
  （2）挡位：将挡位调到V-挡中hFE；
  注意：hFE挡可以把晶体三极管的实际电流放大倍数测出来。
  8）测火线
  （1）接线：黑表笔插入COM孔，红表笔插入V/Ω孔。
  （2）挡位：将挡位调到V-挡中火线；
  注意：黑表笔不接线，红表笔接线，电压接近220V，这条线就是火线。
  9）测干电池
  （1）接线：黑表笔插入COM孔，红表笔插mA孔（万用表标志mA孔和COM孔间Cx，可以测电容挡值）。
  （2）挡位：将挡位调到F挡中mA1.5V；
  注意：测量1.5V干电池电量的专用档，旋钮放在这个档位，测量干电池的两极，看表盘，蓝色表示电池电量足，红色表示电池电量已经不足了。
  10）测电路通路
  （1）接线：黑表笔插入COM孔，红表笔插入V/Ω孔。
  （2）挡位：将挡位调到蜂鸣挡；
  注意：若电路为通路，蜂鸣器发声。

参考资料：
[1] 喜羊羊. DT9205A数字万用表使用方法图解.doc; 2021-10-18 [accessed 2023-04-13].
[2] 檐下听风声. VC830L胜利万用表使用教程&操作方法; 2020-07-27 [accessed 2023-04-13].
[3] wyn29. 电容的单位怎么换算？F，NF，PF，UF？; 2013-07-05 [accessed 2023-04-13].
[4] yuanyusen. 数字万用表ma1.5v档怎样使用？; 2021-02-16 [accessed 2023-04-13].
[5] . DT9205A 万用表详细使用说明; [accessed 2023-04-13].
