Arduino开发之如何连接GPS模块?

0.引言

  NEO-6M/7M GPS模块,具有高灵敏度、低功耗、小型化、高追踪灵敏度,大大扩大了其定位的覆盖面,在普通GPS接收模块不能定位的地方,如狭窄都市天空下、密集的丛林环境,NEO-6M都能高精度定位。模块的高灵敏度、小静态漂移、低功耗及轻巧的体积,适用于车载、手持设备如PDA,车辆监控、手机、摄像机及其他移动定位系统的应用,是GPS产品应用的好选择。内嵌在使用GPS服务的智慧型手机、平板电脑、PND、DVR、可携式装置,测量设备,人员定位管理,测速设备,授时设备,交车跟踪定位、出租车跟踪定位、公司车辆跟踪定位、物流车辆跟踪定位、汽车故障检测、汽车油量检测、汽车物联网、挖掘机定位等等。本文在【Arduino如何进行开发?】基础上,借鉴现有网络资料,阐述Arduino如何连接GPS模块。

1.GPS模块说明

  在这里插入图片描述

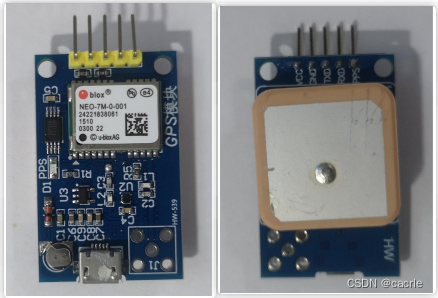

  GPS模块情况:
    NEO-7M GPS模块。PPS指示灯(即PPS引脚),在默认条件下(没经过程序设置),有2个状态:常亮,表示模块已开始工作,但还未实现定位;闪烁(100ms灭,900ms亮),表示模块已经定位成功。
  在这里插入图片描述

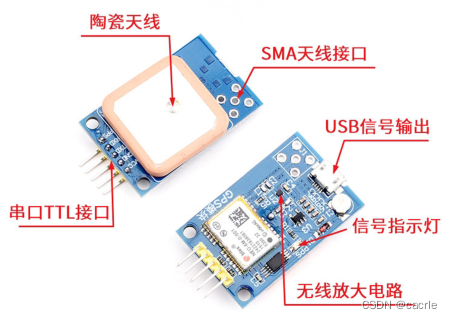

  引脚说明:
    “VCC”:接Arduino的5V
    “GND”:接Arduino的GND
    “TXD”:本文接Arduino的D10
    “RXD”:本文接Arduino的D11
    “PPS”:不接

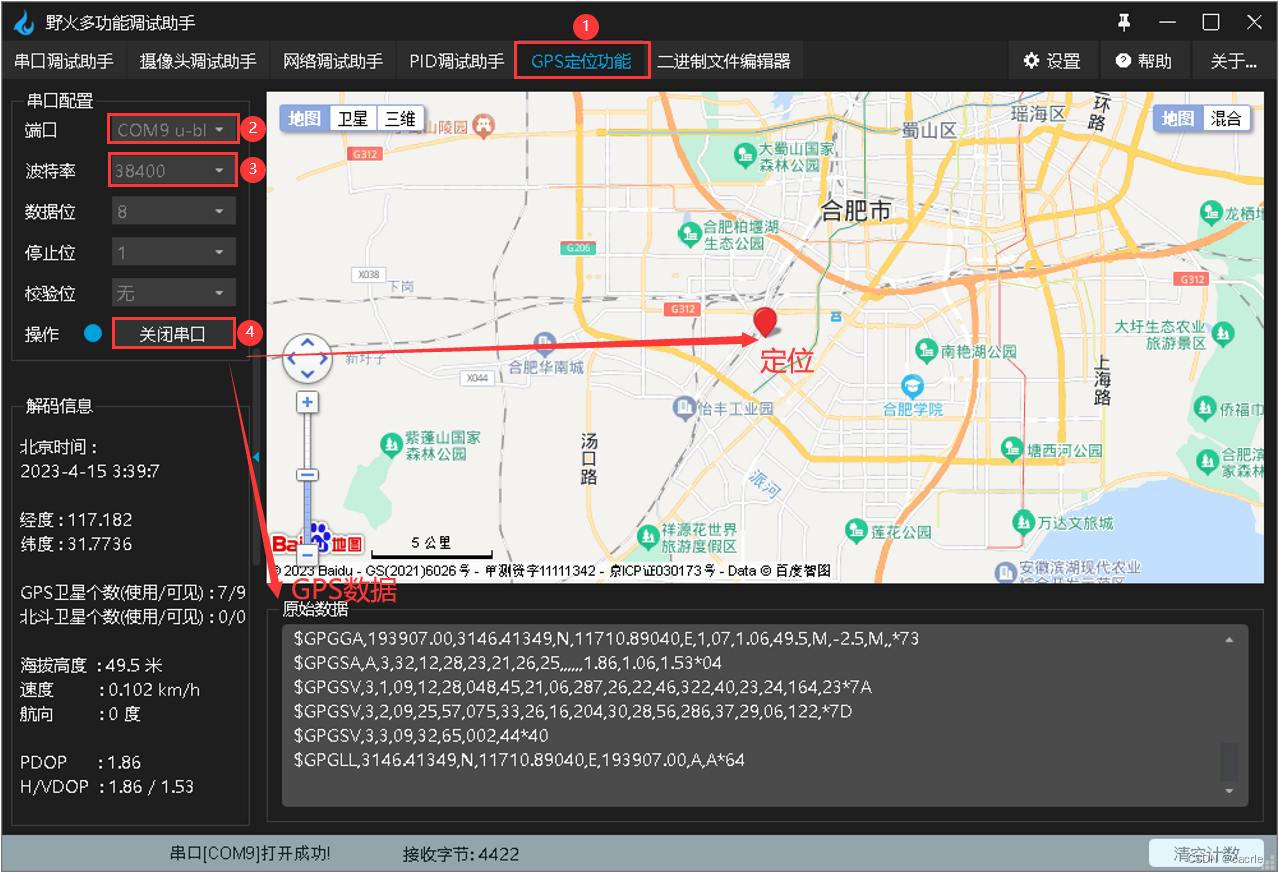

2.接调试助手测试GPS模块接收数据

  本文使用野火多功能调试助手软件,该软件可以从浏览器或者CSDN中搜索下载。
  在这里插入图片描述

3.代码编写

  GPS_lib.ino

#include <SoftwareSerial.h>

String data="";
int mark = 0;
boolean Mark_Start=false;
boolean valid=false;
String GGAUTCtime,GGAlatitude,GGAlongitude,GPStatus,SatelliteNum,HDOPfactor,Height,
PositionValid,RMCUTCtime,RMClatitude,RMClongitude,Speed,Direction,Date,Declination,Mode;
SoftwareSerial Serial1(10, 11); // RX, TX

void setup(){
  Serial.begin(38400);
  Serial1.begin(9600);
  delay(1000);
}

void loop(){
  while (Serial1.available()> 0){
    if(Mark_Start){
      data=reader();
      Serial.println(data);
      if(data.equals("GPGGA")){
        //Serial.println(1);
        GGAUTCtime=reader();
        GGAlatitude=reader();
        GGAlatitude+=reader();
        GGAlongitude=reader();
        GGAlongitude+=reader();
        GPStatus=reader();
        SatelliteNum=reader();
        HDOPfactor=reader();
        Height=reader();
        Mark_Start=false;
        valid=true;
        data="";
      }
      else if(data.equals("GPGSA")){
        Serial.println(2);
        Mark_Start=false;
        data="";
      }
      else if(data.equals("GPGSV")){
        Serial.println(3);
        Mark_Start=false;
        data="";
      }
      else if(data.equals("GPRMC")){
        //Serial.println(4);
        RMCUTCtime=reader();
        PositionValid=reader();
        RMClatitude=reader();
        RMClatitude+=reader();
        RMClongitude=reader();
        RMClongitude+=reader();
        Speed=reader();
        Direction=reader();
        Date=reader();
        Declination=reader();
        Declination+=reader();
        Mode=reader();
        valid=true;
        Mark_Start=false;
        data="";
      }
      else if(data.equals("GPVTG")){
        Serial.println(5);
        Mark_Start=false;
        data="";
      }
      else{
        Serial.println(6);
        Mark_Start=false;
        data="";
      }
    }
    if(valid){
      if(PositionValid=="A"){
        Serial.println("Position Valid");
      }
      else{
        Serial.println("Your position is not valid.");
      }
      Serial.print("Date:");//日期
      Serial.println(Date);
      Serial.print("UTCtime:");//世界协调时间
      Serial.print(RMCUTCtime);
      Serial.print("   ");
      Serial.println(GGAUTCtime);
      Serial.print("Latitude:");//纬度
      Serial.print(RMClatitude);
      Serial.print("   ");
      Serial.println(GGAlatitude);
      Serial.print("Longitude:");//经度
      Serial.print(RMClongitude);
      Serial.print("   ");
      Serial.println(GGAlongitude);
      Serial.print("GPStatus:");//GP地位
      Serial.println(GPStatus);
      Serial.print("SatelliteNum:");//卫星数
      Serial.println(SatelliteNum);
      Serial.print("HDOPfactor:");
      Serial.println(HDOPfactor);
      Serial.print("Height:");//高度
      Serial.println(Height);
      Serial.print("Speed:");//速度
      Serial.println(Speed);
      Serial.print("Direction:");//方向
      Serial.println(Direction);
      Serial.print("Declination:");//赤纬
      Serial.println(Declination);
      Serial.print("Mode:");//模式
      Serial.println(Mode);
      valid=false;
    }
    if(Serial1.find("$")){
      Serial.println("capture");
      Mark_Start=true;
    }
  }
}

String reader(){
  String value="";
  int temp;
startover:
  while (Serial1.available() > 0){
    delay(2);
    temp=Serial1.read();
    if((temp==',')||(temp=='*')){
      if(value.length()){
        //Serial.println("meaningful message");
        return value;
      }
      else {
        //Serial.println("empty");
        return "";
      }
    }
    else if(temp=='$'){
      //Serial.println("failure");
      Mark_Start=false;
    }
    else{
      //Serial.println("add");
      value+=char(temp);
    }
  }
  while (!(Serial1.available()>0)){
  }
  goto startover;
}

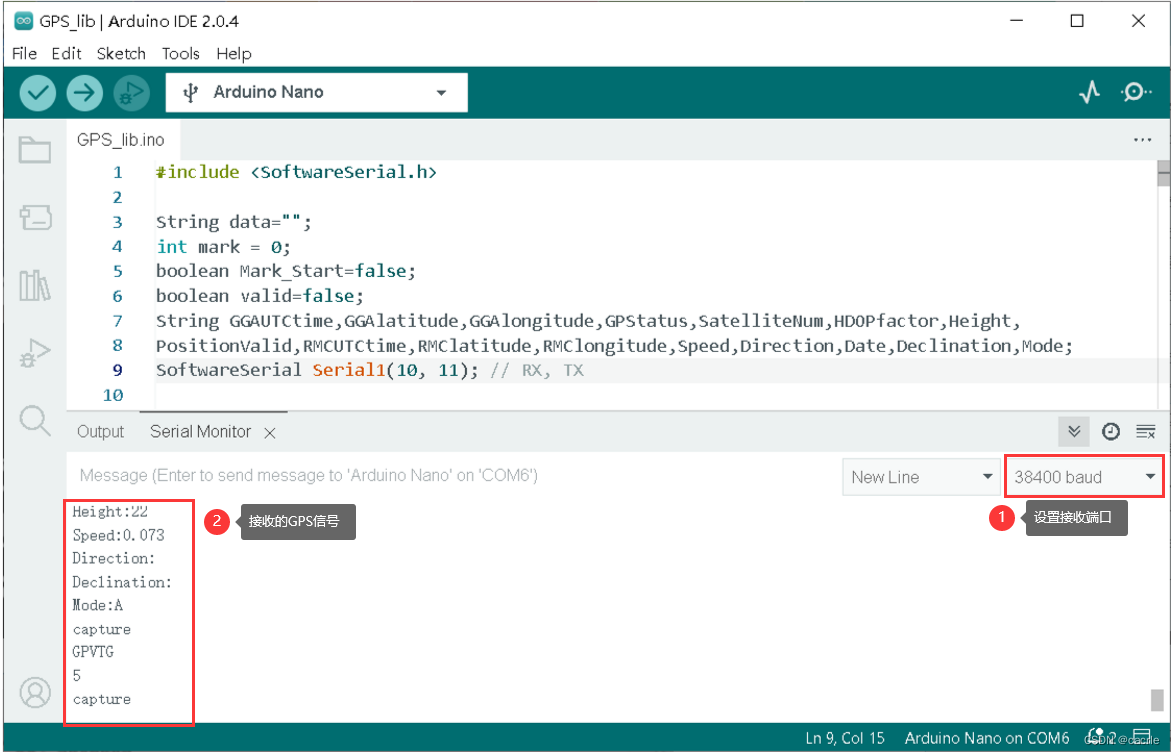

4.功能演示

  在这里插入图片描述

参考资料:
[1] cacrle. Arduino如何进行开发?; 2023-03-28 [accessed 2023-04-15].
[2] liwenkangs. 【Arduino】GPS 定位模块的应用; 2021-11-30 [accessed 2023-04-15].
[3] shasuping. STM32F1 GPS模块NEO-7M; 2019-01-26 [accessed 2023-04-15].
[4] weixin_38691194. NEO-7M GPS模块应用说明-附STM32程序-电路方案 ; 2021-04-21 [accessed 2023-04-15].
[5] songhyong. NEO-7M中文版.pdf; 2020-06-12 [accessed 2023-04-15].
[6] SKCQTGZX. NEO-7M(GPS)模块软硬件开发资料包括PD原理图+AD集成封装+NEO-7M软件工具及设计
参考资料.zip
; 2021-09-06 [accessed 2023-04-15].
[7] Maximilian Gerhardt. ‘Serial1’ was not declared in this scope; 2018-03-06 [accessed 2023-04-15].
