0.引言

AutoCAD是一款广泛应用于工程设计和建筑行业的计算机辅助设计软件。通过使用C#语言进行插件开发，可以扩展AutoCAD的功能，实现定制化的需求。插件可以实现自动化绘图、数据处理、批量操作等功能，提高工作效率和准确性。在本文中，总结使用C#语言进行AutoCAD插件开发并记录。

1.开发工具准备

（1）安装Visual Studio
在百度等浏览器搜索“Visual Studio2022”安装包，然后安装即可。

（2）安装AutoCAD2022
在百度等浏览器搜索“AutoCAD2022”安装包，然后安装即可。

2.VS（C#）创建插件

（1）新建项目
在这里插入图片描述

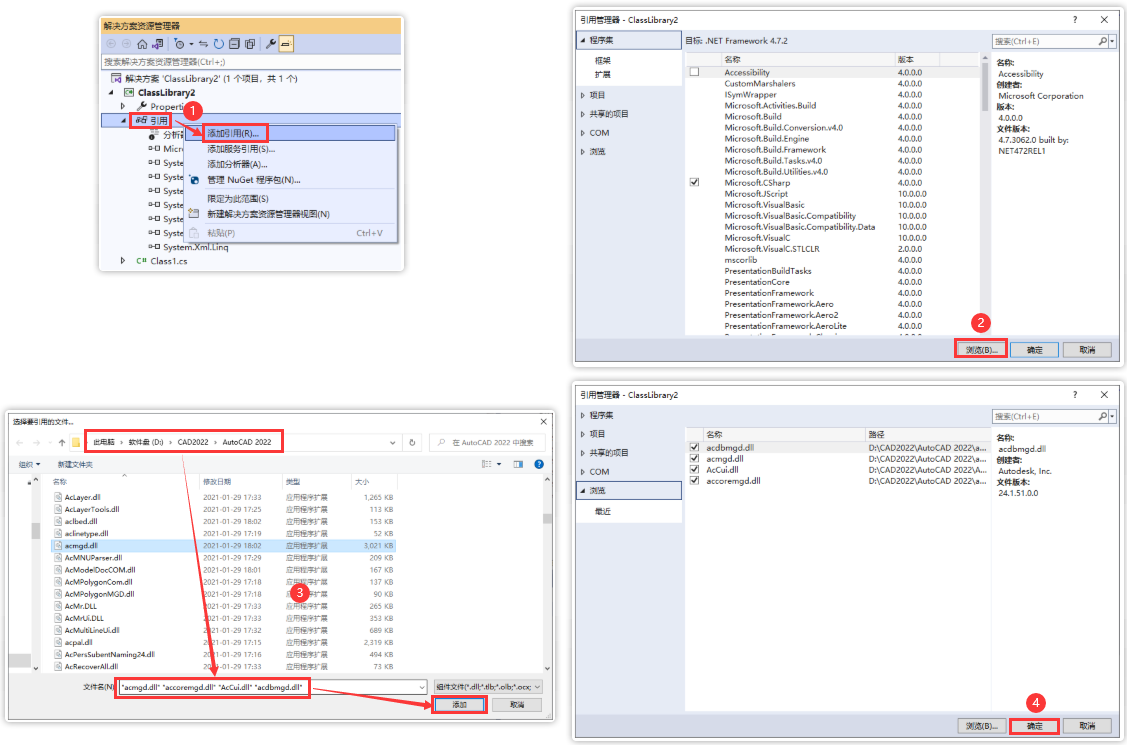

（2）引用AutoCAD2022的链接库
在这里插入图片描述

"acmgd.dll" "accoremgd.dll" "AcCui.dll" "acdbmgd.dll"

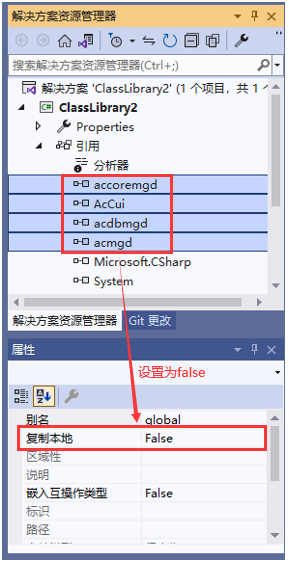

（3）设置链接库
在这里插入图片描述

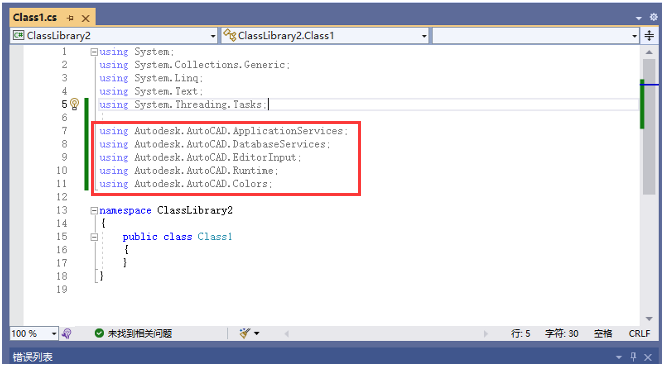

（4）添加命名空间
在这里插入图片描述

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.Colors;

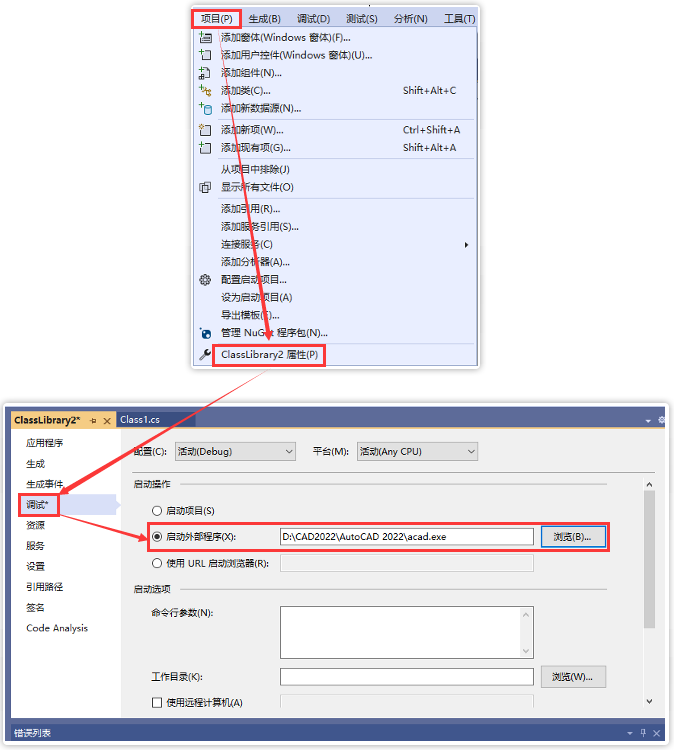

（5）设置外部启动程序
在这里插入图片描述

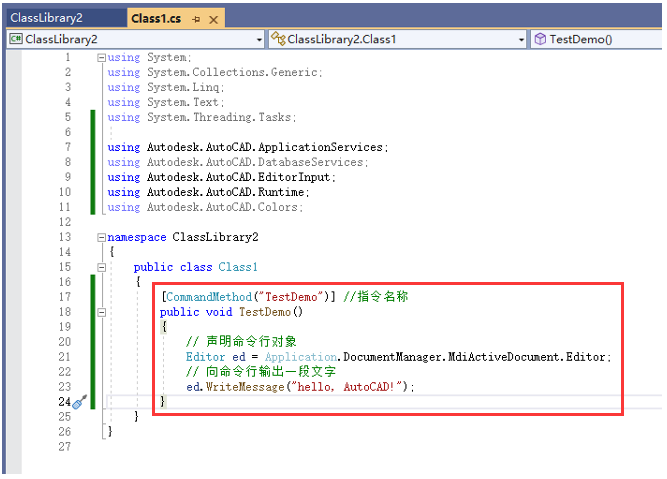

（6）编写插件功能
在这里插入图片描述

[CommandMethod("TestDemo")] //指令名称
public void TestDemo()
{
    // 声明命令行对象
    Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;
    // 向命令行输出一段文字
    ed.WriteMessage("hello, AutoCAD!");
}
