一,硬件准备:
- 电脑一台
- 网线两条(在AP没有48V输入电源情况下)
- 具有poe功能的交换机(S5110)
- 一条
console
线用于连接电脑和AP(调试AP)
二,实验原理
- 电脑和AP处于相同网段局域网内,二者即可通信。
- 交换机的作用,其一是给AP供电,其二是让电脑和AP处于同一网段内。
- 接着使用
TFTP

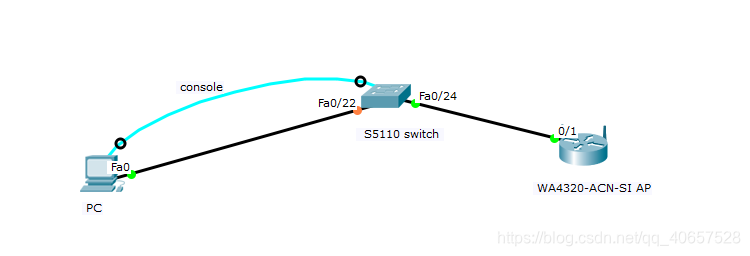

简单文件传输协议给AP进行配置。 - 网络拓扑图是:
三,查看AP版本
- 打开交换机,用
网线
连接交换机和AP,通过console线
将AP连到电脑上 - 打开超级终端
SecureCRT
,点击File->connect
,点击回车 - 电脑的终端上出现
WA4320-ACN-SI
的信息和命令提示符 - 输入
display boot-loader
,查看AP的版本是否为FAT版本,如果出现xx_fat.bin即为FAT版本,就不要进行胖转瘦了。直接使用web界面就可以操作AP进行配置。如果是xx_fit.bin进行第四步骤。
四,上传
- 输入
sys
,回车,进入系统视图界面
- 这时
WA4320-ACN-SI
是方括号,显示为[WA4320-ACN-SI]
输入interface vlan 1
回车,光标显示为[wa4320-aci-si-interface vlan 1]
,然后输入ip add 192.168.1.2 24
回车,即为AP配置了192.168.1.2的地址 - 在电脑上打开命令提示符窗口,
ping 192.168.1.2
,如果能通,则可以进入下一步,如果不能通,要逐项查找原因,不能通就无法进入下一步 - 将文件夹的
tftp32.exe
打开
- 回到超级终端,确认该AP存储空间是否足够存下将要载入的wa4320s_fat.bin ,使用命令:
dir /all
(注意中间有空格),如果存储空间不够需使用delete /u wa4320s_fit.bin
来删除原有瘦文件 ,如果光标显示为[wa4320-aci-si-interface vlan 1]
的,请输入return,直至变成<WA4320-ACN-SI>
后,输入tftp 192.168.1.1 get wa4320s_fat.bin
,后回车,这时查看tftp界面,如果Bytes下面的数字不停增加,意味着AP正在从tftp的目录中下载fat固件到flash,此为正常,耐心等待下载完成 - 回到超级终端
SecureCRT
,使用命令boot-loader file flash:/wa4320s_fat.bin
出现:This command will set the boot file. Continue? [Y/N]
输入:Y
- 显示成功,如果AP这时重启了,请等待重启完成,进入下一步
五,检验
- 断开console线了,将电脑ip更改成192.168.0.12,直接通过网线,使用ie访问192.168.0.50即可进入web管理界面,用户名为
admin
,密码为h3capadmin
