CANN体验官第四期——Ascend 310P 推理应用开发体验（C&C++）随笔

活动介绍

CANN体验官第四期，是基于 Ascend 310P 进行推理应用开发体验，体验尝鲜 Ascend 310 → Ascend 310P 的应用迁移及Ascend 310P 的新特性：媒体数据处理V2版本接口！

注： Ascend 310P 应该就是Ascend 710，如果执行如下命令：

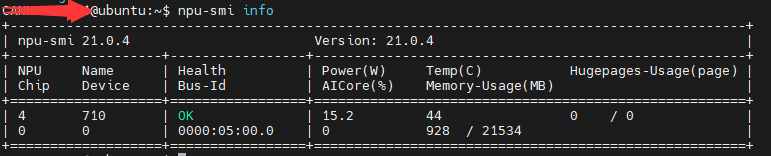

npu-smi info

可得

环境说明

0. 华为官方提供了硬件和指导书，可以远程登录硬件使用，只是需要通过 VPN 登录，而 VPN 登录指导书和活动体验指引以及体验报告模板，可以到活动页面下载。
   关于 VPN 的登录，由于官方给的文档很详细，这里就不赘述了。远程登录推荐使用MobaXterm，非常好用！这里可能有的同学会更习惯 VS Code，不过使用 MobaXterm 亦可通过 VS Code 来编辑代码文件，没有错，是不是很棒，而且 MobaXterm 还提供了强大的代码文件比对功能，让你快速知道不同代码文件的差异，非常适合基于官方代码改进和完善的同学。

1. CANN的toolkit是root用户安装的，运行在非root用户，需要先设置环境。以运行用户在任意目录下执行如下命令，打开.bashrc文件：

vi ~/.bashrc

在文件最后一行后面添加:

. /usr/local/Ascend/ascend-toolkit/set_env.sh  # 注意.和/之间有空格

执行命令保存文件并退出：

:wq!

最后记得执行命令使其立即生效:

source ~/.bashrc

2. 配置环境变量

export DDK_PATH=/usr/local/Ascend/ascend-toolkit/latest/arm64-linux
export NPU_HOST_LIB=$DDK_PATH/acllib/lib64/stub

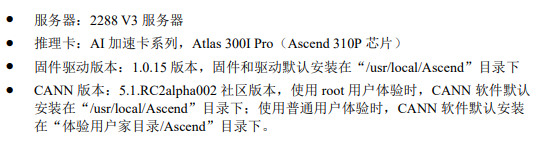

3. 软硬件配置

活动体验

基础体验：体验 Ascend 310->Ascend 310P 的推理应用迁移

评分规则

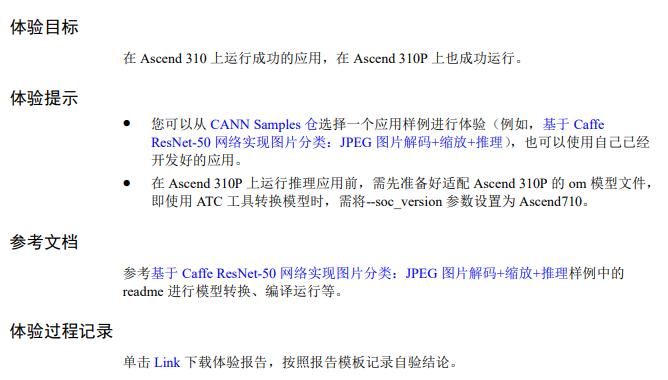

我们可以看到官方的体验指引非常详细，而且给了参考案例，还贴心地给了提示。总的来说，这个体验还是比较简单的，主要是在于模型的转换，而官方也给了建议需将--soc_version 参数设置为 Ascend710 。剩下的就很简单了。

不过这里，我并没有选用官方推荐的案例，而是自选一个我认为更有意思的——基于Caffe ResNet-50网络实现图片分类（图片解码+抠图缩放+图片编码+同步推理）。

这里案例主要是基于Caffe ResNet-50网络（单输入、单Batch）实现图片分类的功能。根据运行应用的入参，可实现以下功能：

1. 将一张YUV420SP格式的图片编码为*.jpg格式的图片。
2. 将两张*.jpg格式的解码成两张YUV420SP NV12格式的图片，缩放，再进行模型推理，分别得到两张图片的推理结果后，处理推理结果，输出最大置信度的类别标识以及top5置信度的总和。
3. 将两张*.jpg格式的解码成两张YUV420SP NV12格式的图片，抠图，再进行模型推理，分别得到两张图片的推理结果后，处理推理结果，输出最大置信度的类别标识以及top5置信度的总和。
4. 将两张*.jpg格式的解码成两张YUV420SP NV12格式的图片，抠图贴图，再进行模型推理，分别得到两张图片的推理结果后，处理推理结果，输出最大置信度的类别标识以及top5置信度的总和。
5. 将YUV420SP NV12格式的图片（分辨率81928192）缩放，得到40004000。

实现的功能更全面。注意这里用于推理的模型文件是*.om 文件（适配昇腾AI处理器的离线模型），转换模型时，需配置色域转换参数，用于将 YUV420SP 格式的图片转换为RGB 格式的图片，才能符合模型的输入要求。

按照指引，体验还是很流畅的，顺利通过了编译。

并可以成功运行。

这里我只展示了第一个功能，有兴趣的同学可以试试其他功能，多体验一下。

进阶体验一：体验 Ascend 310P 缩放功能

评分规则

我们可以看到，我们要实现的功能是使用媒体数据处理 V2 将一个图片做缩放，主要部分是对一张 1920 * 1080 分辨率、YUV420SP NV12 格式的图片（官方已提供）缩放为 1280 * 720 分辨率、YUV420SP NV12 格式的图片。

这里官方很好的给出了参考样例，我选择基于官方给出的参考样例进行改造，下面按照评分规则，逐项介绍。在此之前，先来看一下我们要处理的官方给出的 .yuv 原图，.yuv 格式无法直接查看，一般可以通过 ffmpeg 直接在服务器上查看，但服务器并没有安装，而由于没有 root 权限，我也无法自行安装，所以选择了下载到本地查看，这里介绍一个免费的查看工具 YUView，支持包括 Windows、Linux 和 Mac 主流平台，使用起来非常方便，而且提供了安装包，直接下载安装即可。

这里需要说明一下，直接打开后可能无法查看，因为 YUV 文件需要设置如下三项：

关于 YUV Format，可能没有上图中的选项，这时我们按照如下操作，勾选相应选项即可。

注意这里的Chroma Subsampling一定选择 420，因为我们这里所采用的格式都是 YUV420SP NV12 ，这一点要注意，如果遇到不是该格式的情况，请手动选择该格式，以便能正常显示。

下面我们来看看，来自官方的原始图片 dvpp_vpc_1920x1080_nv12.yuv，通过YUView可看到：

这张图片我们后面会一直用到哦。

对于评分规则第一点，是让我们跑通所给参考样例，按照 README 操作还是比较容易的，顺利完成编译和运行。

最后得到 resize_out.yuv 图片，我们来看看：

第一点实现还是比较简单的，由易到难，循序渐进，下面来看看第二点的要求。第二点要求我们缩放后的分辨率为 1280 * 720，也就是在第一点的基础上，改输出分辨率，通过查看代码和所用 API 的参数设置，可以很快解决。

首先，我们可以找到主函数，可以看到先设置了相关参数，其中就有outWidth和outHeight，通过查找资料和分析，可以知道这是设置输出图像的分辨率，我们将其分别设置成我们想要的 1280 和 720 就行了，之后按照之前的流程编译运行就好了，还是比较简单的。运行结果为：

我们来看看效果：

搞定！

第三点是在第二点的基础上，进一步做图片格式的转换，要求从之前的 YUV420SP NV12 格式转换成 RGB888 格式，也就是输出格式变了，我们还是先返回，看看代码。首先，通过查看官方文档，我们对

hi_mpi_vpc_resize(chnId, &inputPic, &outputPic, fx, fy, interpolation, &taskID, -1)

这个接口有了基本了解，而通过主函数的参数设置，结合查阅文档，我们基本知道了参数的意义。

    // 参数结构体
    VpcAttr g_vpc_attribute;
    // 输入图像宽度
    g_vpc_attribute.width = 1920;
    // 输入图像高度
    g_vpc_attribute.height = 1080;
    // 输入图像格式
    g_vpc_attribute.format = 1;
    // 输出图像宽度
    g_vpc_attribute.outWidth = 1280;
    // 输出图像高度
    g_vpc_attribute.outHeight = 720;
    // 输出图像格式
    g_vpc_attribute.outFormat = 1;
    // x方向的缩放比例，用于当输出宽高设置为0时，启动等比例缩放功能，根据参数配置宽高
    g_vpc_attribute.fx = 0;
    // y方向的缩放比例，用于当输出宽高设置为0时，启动等比例缩放功能，根据参数配置宽高
    g_vpc_attribute.fy = 0;
    // 缩放算法。其中0：bilinear，1：nearest neighbor
    g_vpc_attribute.interpolation = 0;
    // 输入图像
    strcpy(g_vpc_attribute.inputFileName, "../data/dvpp_vpc_1920x1080_nv12.yuv");
    // 输出图像
    strcpy(g_vpc_attribute.outputFileName, "resize_output_dvpp_vpc_1280x720_nv12.yuv");

可以看到，我们可以设置输出图像格式，那就简单了，不过这个图像格式是直接用数字来指代，这一点很常用，比如在 OpenCV 中就很多参数是用数字来指代，那么指代关系怎么找呢？换句话说，我们想要的 RGB888 格式是哪个数字表示呢？这里说句题外话，我们根据上述代码中的 1 推断，1 应该直达的就是 YUV420SP NV12了，一会验证一下。通过查看文档，我们可以得到：

更全的在这里：

HI_PIXEL_FORMAT_YUV_400 = 0,            // YUV400 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1, // YUV420SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2, // YUV420SP NV21 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_422 = 3, // YUV422SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_422 = 4, // YUV422SP NV21 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_444 = 5, // YUV444SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6, // YUV444SP NV21 8bit
HI_PIXEL_FORMAT_YUYV_PACKED_422 = 7,    // YUV422P YUYV 8bit
HI_PIXEL_FORMAT_UYVY_PACKED_422 = 8,    // YUV422P UYVY 8bit
HI_PIXEL_FORMAT_YVYU_PACKED_422 = 9,    // YUV422P YVYU 8bit
HI_PIXEL_FORMAT_VYUY_PACKED_422 = 10,   // YUV422P VYUY 8bit
HI_PIXEL_FORMAT_YUV_PACKED_444 = 11,    // YUV444P 8bit
HI_PIXEL_FORMAT_RGB_888 = 12,           // RGB888
HI_PIXEL_FORMAT_BGR_888 = 13,           // BGR888
HI_PIXEL_FORMAT_ARGB_8888 = 14,         // ARGB8888
HI_PIXEL_FORMAT_ABGR_8888 = 15,         // ABGR8888
HI_PIXEL_FORMAT_RGBA_8888 = 16,         // RGBA8888
HI_PIXEL_FORMAT_BGRA_8888 = 17,         // BGRA8888
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440 = 1000, // YUV440SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440 = 1001, // YUV440SP NV21 8bit

看样子，我们想要的 RGB888 格式应该就是用 12 来指代了，顺便验证一下 1 应该就是 YUV420SP NV12 了，是 8 bit表示的。当然，这里除了用数字指代，我们还可以直接用HI_PIXEL_FORMAT_BGR_888，不过代码相应的要改一下，把之前的映射去掉。这一点就随意了，都可以。

对了，输出文件那里也要改下，不能再叫.yuv了。

之后，就是编译和推理了，也很顺利。

最后因为输出不能直接查看，这里通过 Python 代码转化为 .bmp 格式查看。

好了，下面看看第四点，要求从中心区域抠出一个分辨率 600 * 800 的子图，也就是抠图了，这个还是要看文档和代码，好好啃文档吧。这里主要修改的是：

    // 裁剪图片的宽度。
    g_vpc_attribute.cropWidth = 600;
    // 裁剪图片的高度。
    g_vpc_attribute.cropHeight = 800;
    // 裁剪图片的左偏移。
    g_vpc_attribute.cropX = (g_vpc_attribute.width - g_vpc_attribute.outWidth) / 2;
    // 裁剪图片的上偏移。
    g_vpc_attribute.cropY = (g_vpc_attribute.height - g_vpc_attribute.outHeight) / 2;
    // 剪裁图片数量，硬件支持剪裁多张图片。
    g_vpc_attribute.multiCount = 1;

最后的结果为：

当然，啃文档还是挺无聊的，不过慢慢啃，慢慢理解，就有意思了，特别是时而的柳暗花明，会带给人意外的惊喜，果然，实战才是最好的老师啊。

进阶体验二：体验 Ascend 310P 的 JPEG 解码 + 缩放组合功能

评分规则

纸上得来终觉浅，绝知此事要躬行，这里就不详细展开了，说多了，都是探索的“喜悦”，讲多了也作用不大，还是要自己亲自动手做一遍，即使不成功，也能有不错的理解，结合文档和参考样例，多试试就好了。这里展示下结果：

对于第一点：

对于第二点：

对于第三点：

可以看到最下方有些绿边，应该是在联合使用 JPEG 图片解码、图片缩放处理后的输出图片，由于图片宽、高的对齐约束所致。如果后续用于推理，可能会影响最终进度，可以通过“抠图”或其他方法解决，更多详情可参考 JPEGD + VPC + 模型推理（含AIPP）串联使用时的精度提升建议。

这里要说一下，在昇腾710 AI处理器上，JPEGD + VPC串联使用时，由于 JPEGD解码后的输出图片的宽stride高stride有6416对齐的约束，因此解码后的输出图片的宽、高有一些补边的无效数据，所以 VPC 在处理图片前，应首先对 JPEGD 对齐后的输出图片进行原分辨率裁剪（可以考虑进阶体验一中的抠图，抠出原分辨率大小的图，原则上方法很多，大家可以考虑下其他的方法），目的是去除无效数据对图像精度的影响。

好了，到此，基本就告一段落了，有机会再来更新！
