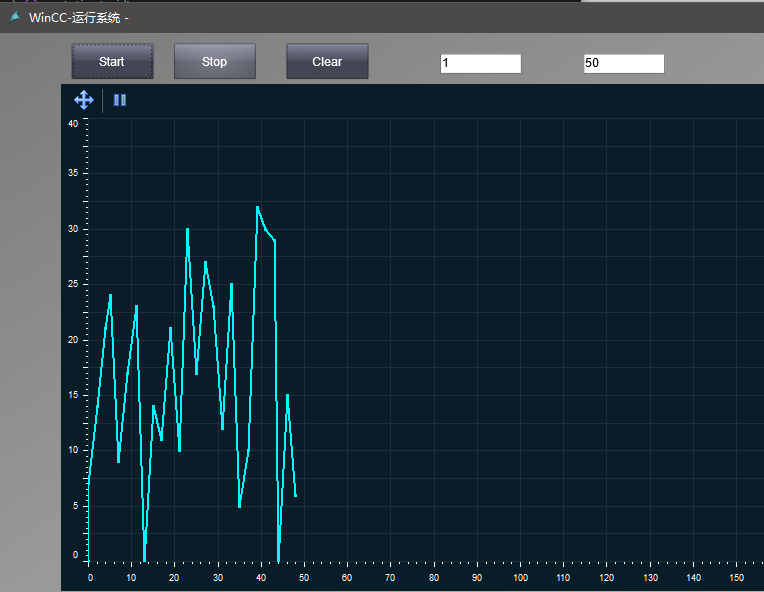

效果图

背景样式自行设计，无需一样，主要看曲线效果

这里主要介绍：如何在没有连接PLC情况下，自定义内部变量，自动生成数据，产生曲线

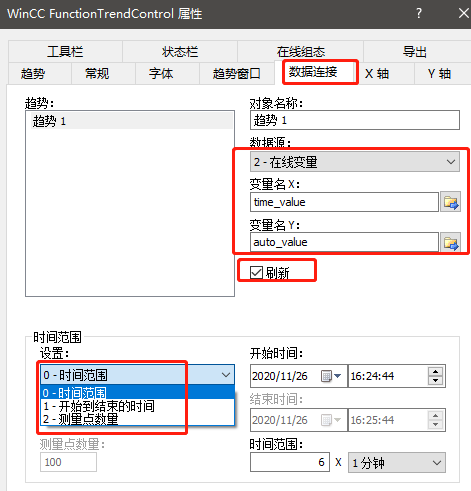

变量管理

下面是全局c动作脚本，设置两个变量分别是X坐标轴的数据量time_value，Y坐标轴的数据量auto_value（这边我是内部变量）

全局脚本

新增一个C脚本

双击代码空白区设置触发器变量，以及周期时间1秒，

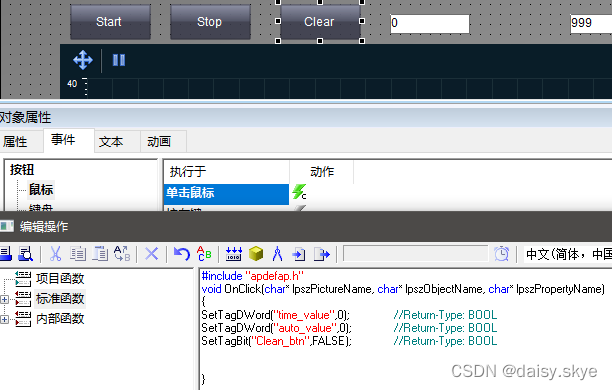

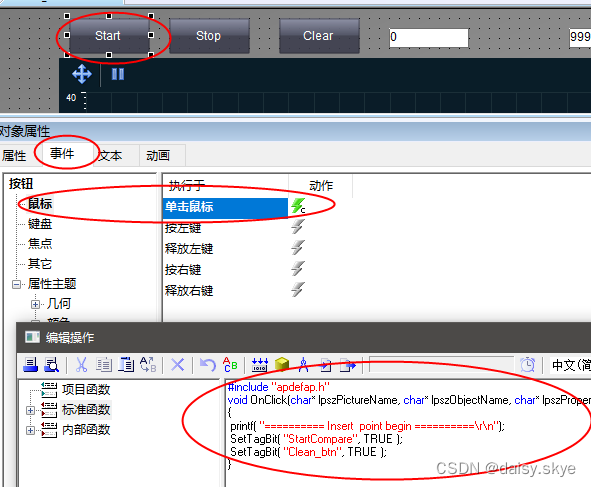

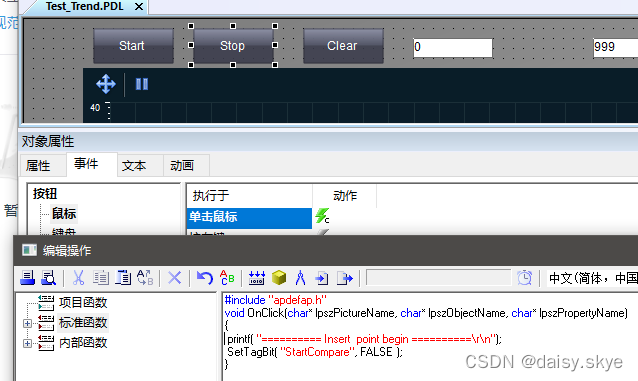

其中有三个按钮分别是：启动，停止，清楚

#include "apdefap.h"

int gscAction( void )
{

int b;
if ( GetTagBit("Clean_btn") == FALSE )
{
 b = 0;
}
if ( GetTagBit("StartCompare") == TRUE && GetTagBit("Clean_btn") == TRUE  )
{
	int a = rand()/1000;//随机数
	//clock_t clock ();	//Return-Type:

	SetTagDWord("auto_value",a);	//Return-Type: BOOL
	SetTagDWord("time_value",b++);	//Return-Type:
}
return 0;

}
