记录一下在公司遇到的一些功能，以及相关实现

以上的内容我花了一周时间去实现的，自己也觉得时间很长，但主要因为很少使用ECharts，导致使用的过程中大部分的时间都在查文档。

对于上面的这些功能点，其实算是写了两遍吧，这周一开了个Code Review，因为涉及到公共组件了，所以得想办法迁移出去，导致得重新改善一下代码；另一方面的话，主要是我把每一个功能其实都拓展成一个图表了(也就是说包括主图表、内环图表、外环图表、环形文字图表)，会导致渲染消耗太大，所以得进行细分，也就是加入到series里即可。

接下来我们来说说各个功能点如何实现吧

内环

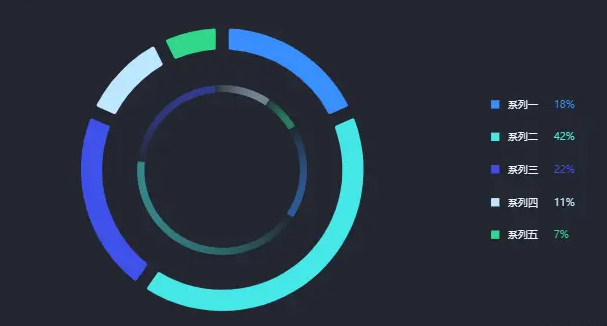

效果如下

简单说就是在饼图内部实现一个圆环的旋转效果，因为长度、颜色的相关联，

所以我的思路就是再画一个饼图图表去实现它，然后删除lengend、tooltip等相关提示。

一开始想多添加一个series解决的，但是因为需要旋转效果，不好获取这个元素，所以就把它抽离出来，单独实现一个了

删除图表相关提示信息的代码

option = {
	backgroundColor: 'transparent',
  tooltip: {
    show: false
  },
  legend: {
    show: false
  },
  series: [
    {
      silent: true, // 禁用图标中的点击和触摸事件
      left: 0,
      label: {
        show: false
      },
      itemStyle:
        borderWidth: 0,
        borderRadius: 0,
      }
    }
	]
}

渐变色效果

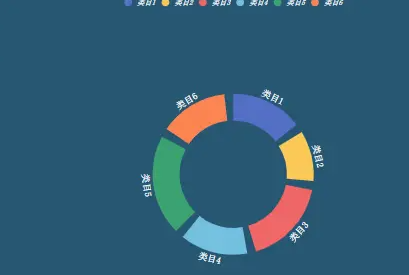

主要就是通过线性渐变去实现的，还看了几个不错的文章，只是实现比较复杂，但效果更好一点

玩转ECharts之实现“环形渐变”

color: props.option.color.map(color => {
  return {
    type: 'linear',
    x: 0,
    y: 0,
    x2: 1,
    y2: 1,
    colorStops: [
      {
        offset: 0,
        color: 'rgba(0,180,255,.05)' // 0% 处的颜色
      },
      {
        offset: 1,
        color: color // 100% 处的颜色
      }
    ]
  }
})

最终实现效果

外环

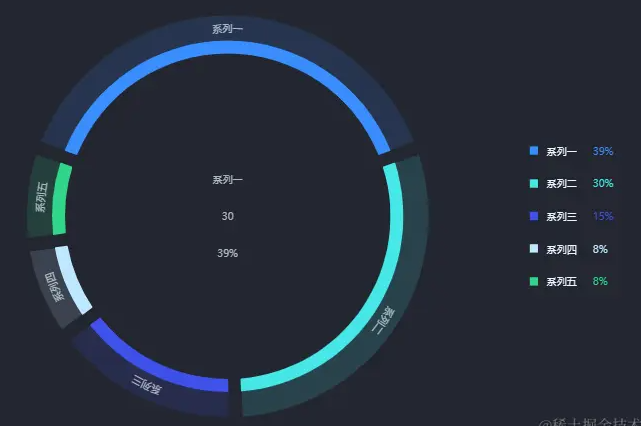

效果如下

简单说就是在饼图外部实现一个圆环的扩展弧度

因为我们的图表可能存在多个series，即多个环形图，所以我们需要找到最外部的最大环半径，从它开始向外扩展(这个可以扩展到series上，无需再添加一个图表)

实现上和内环其实一样的，只要修改一个radius的显示位置即可，从最大环半径开始向外拓展。

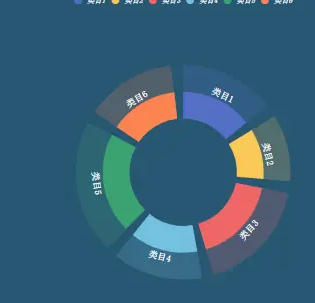

最终实现效果

环形间隔

效果如下

这个网上例子其实挺多的，主要的方式就是拓展data数据，然后设置itemStyle的color为透明色即可，看起来很简单；但是在我们的项目里会有一定难度，因为我们的data处理被封装到内部公共组件去处理了，所以没办法去直接修改data

这里的思路(组长提供的)，传一个方法到内部去，然后获取到其更新data后的option，并在更新前进行处理

所以我的方式是设置了一个方法 handleOptionBeforeUpdate ，接收instance、option两个参数，instace后面的轮播动画会使用到，现在只需要使用option，我们对其进行修改，再返回一个新的option回去，让它进行更新即可

插入间隙

    // 计算间隙(根据比例判断间隙需要多大)
    const sum = option.series[0].data.reduce((sum, d) => sum + +d.value, 0)
    const val = (sum * props.borderGap) / 10
    for (const series of option.series) {
      series.data = series.data.reduce(
        (sum, d) => [
          ...sum,
          d,
          { name: '', value: val, itemStyle: { color: 'transparent' } }
        ],
        []
      )
    }

最终实现效果

轮播动画

效果如下

这个看着很难，但是网上例子挺多的，随便找找就有好几个

主要就是通过定时器和 ECharts实例 去用代码触发action

dispatchAction

    instance.dispatchAction({
      type: 'downplay',
      seriesIndex: 0, // 系列
    	dataIndex: 0 // 具体index
    })

type类型

• highlight —— 高亮
• downplay —— 取消高亮
• showTip —— 显示Tooltip
• hideTip —— 隐藏Tooltip
• select —— 选中
• unselect —— 取消选中
• …

我们后面讨论决定选择使用highlight和downplay两种

不使用select的原因，主要是因为selct选中在项目里有问题，会存在选中多个的情况，无法取消选中，通过的方式是重新渲染图表，但是太消耗性能了，而且选中会导致居中文字偏移，所以放弃了这种方式

接下来，看一下具体的定时器方法

    const timer = useRef<NodeJS.Timer>()
    const currentIndex = useRef<number>(0)

    const resetSelect = () => {
      eChartInstance.current?.dispatchAction({
        type: 'downplay',
        seriesIndex: 0
      })
    }

    const selectSector = () => {
      eChartInstance.current?.dispatchAction({
        type: 'highlight',
        seriesIndex: 0,
        dataIndex: currentIndex.current
      })
    }

    // 轮播动画
    const rotatingAnimation = () => {
      if (props.rotatingAnimation.isActive) {
        clearInterval(timer.current)
        timer.current = setInterval(() => {
          const dataLen = eChartOption.current?.series[0].data.length ?? 0
          currentIndex.current = (currentIndex.current + 2) % dataLen
          resetSelect()
          selectSector()
        }, props.rotatingAnimation.duration * 1000)
      } else {
        resetSelect()
      }
    }

    useEffect(() => {
      rotatingAnimation()
      return () => {
        clearInterval(timer.current)
      }
    }, [props.rotatingAnimation])

主要就是定时器这一块，其实挺简单的

最终实现效果

环形文字

效果如下

这个文字效果我找了很久也没看到完美的实现方案，目前有两种比较可行的方案，一种是根据位置旋转每一个文字(不大现实)，另一种就是通过旭日图去显示了，旭日图的文字是支持这种方式的。

    const textSeries = {
      type: 'sunburst',
      sort: null,
      silent: true, // 禁用图标中的点击和触摸事
      nodeClick: false,
      label: {
        show: true,
        position: 'outside',
        rotate: 'tangential', // 实现！！！
        align: 'right',
        distance: 10,
        padding: [0, -15] // 进行偏移
      },
      itemStyle: {
        borderWidth: 0,
        borderRadius: 0,
        color: 'transparent'
      }
    }

其他图表的文字也能实现tangential，但是无法进行偏移

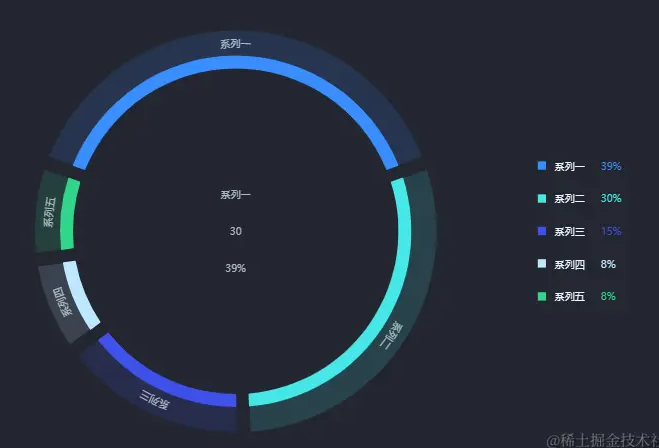

最终实现效果
