NAT Server + 源NAT配置

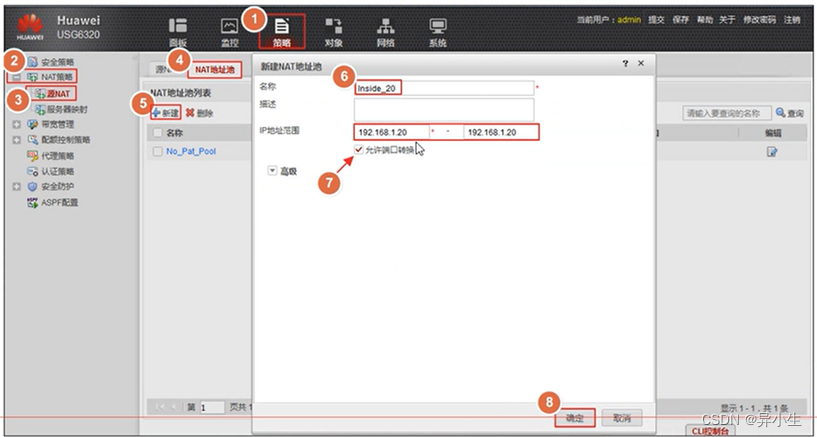

第一步:建立NAT地址池【Inside——20】,地址为192.168.1.20

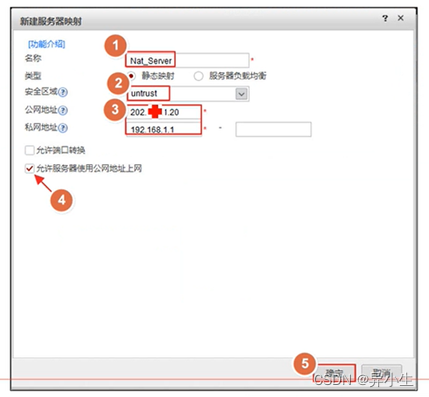

第二步:新建服务器映射策略,只针对untrust做映射,允许服务器使用公网地址上上网。
第三步:创建源NAT策略

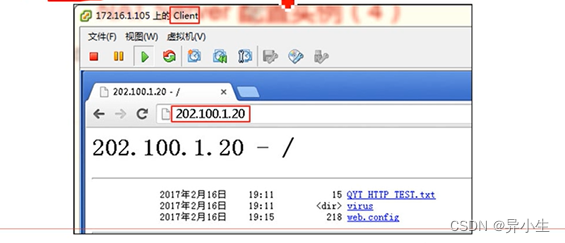

第四步:在untrust区域的Client访问服务器映射后的地址。
防火墙查看状态转化表项
[FW!]display firewall session table
Current Total Session:5
Http VPN:public --> public 202.100.3.1:51254[192.168.1.20:20249]–>202.100.1.20:80[192.168.1.1:80]
display firewall server-map
19:47:11 2 item(s)
---------------------------------------------
Nat Server:any -> 202.100.1.20[192.168.1.1], Zone:untrust
protoco:any(Appro:---),Left-time:--:--:--,Addr-pool:---
VPN: public -> public
Nat Server Reverse,192.168.1.1[202.100.1.20]-> any,Zone:untrust
protoco:any(Appro:---),Left-time:--:--:--,Addr-pool:---
VPN: public -> public
未配置双向NAT Untrust能访问dmz区域的原因是Server服务器有网关
CLI详细配置
一、双向NAT-----即转换源地址,又转换目的地址
本质:NAT-Server+源NAT
域间的双向NAT
配置思路:
第一步:配置NAT-Server
nat server nat_protocol tcp server zone untrust global 202.100.1.20inside192.168.1.1
nat server [id] protocol protocol-type global {global-adress [global-address-end] | interface
interface-type interface-number} inside host-address [host-address-end] [ no-reverse][vpn-instance
vpn-instance- name-2]
列:nat server server1 protocol tcp global 202.202.1.20 www inside 192.168.1.1 www
第二步:配置源NAT
nat address-group inside20
section 0 192.168.1.20 192.168.1.20
nat-policy
rule name untrust_dmz
source-zone untrust
destination-zone dmz
destination-address 192.168.1.0 mask 255.255.255.0
action nat address-group inside2
第三步:放行安全策略
security-policy
rule name untrust_dmz
source-zone untrust
destination-zone dmz
destination-address 192.168.1.0 mask 255,255,255,0
action permit
第四步:测试检查
< FW1 >display firewall session table
19:56:48 2022/07/21
Current Total Session: 4
http VPN:public–> public 202.100.3.10[192.168.1.20:2048]–> 202.100.1.20:80[192.168.1.1:80]
目的地址转换NAT
语法:
nat server 名字 区域 协议 TCP 全局地址 202.100.1.20 端口号 inside 内部地址(服务器地址)
举例:nat server qyt protocol tcp global 202.100.1.20 inside 192.168.1.1 no-reverse
nat server qyt global 202.100.1.20 inside 192.168.1.1 -------粗矿的NAT-Server
[FW1]display firewall server-map
21:37:03 2019/09/17
server-map 2 item(s)
Nat Server, any -> 202.100.1.20[192.168.1.1],Zone: —
Protocol: any(Appro: —),Left-Time: --:–:–,Addr-Pool: —
VPN: public -> public
Nat Server Reverse,192.168.1.1[202.100.1.20] -> any, Zone: —Protocol: any(Appro: —),Left-Time: --:–:–,Addr-Pool: —
VPN: public -> public
NAT Server 配置实例

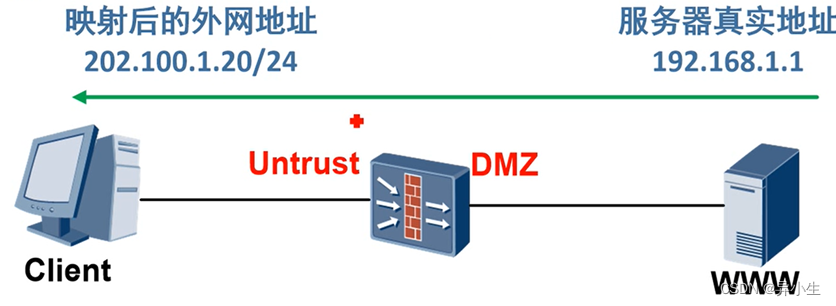

防火墙上配置服务器映射,将DMZ区域的服务器映射到 untrust区域,公网地址为202.100.1.20/24

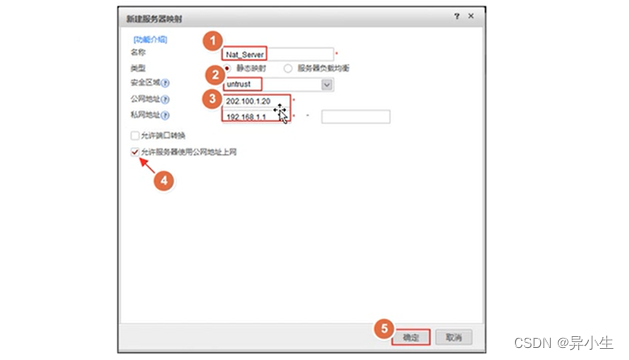

新建服务器映射策略,只针对untrust做映射,允许服务器使用公网地址上网。

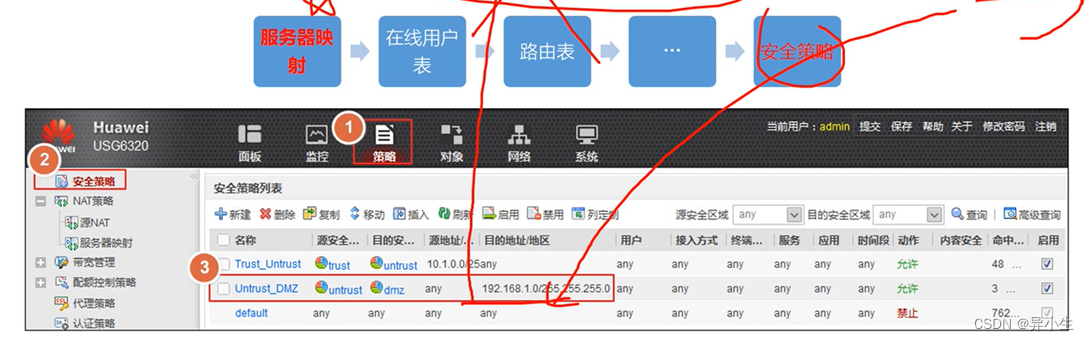

要针对目的地址配置安全策略,则地址应该是匹配进行NAT转换后的私网地址。
源NAT实在安全策略之后,目的NAT是在安全策略转换之前,放行只要与NAT有关的策略都是转换之前的地址。

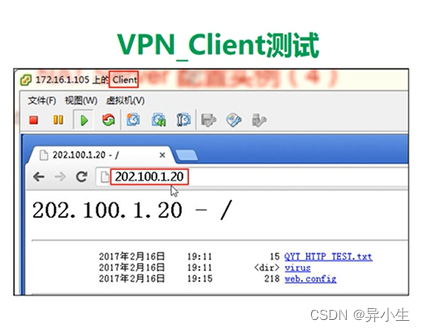

·在untrust区域的Client访问服务器映射后的地址。·查看Server-Map表项
[FW1]display firewall server-mapserver-map 2 item(s)
Nat Server, any ->202.100.1.20[192.168.1.1],Zone: untrustProtocol: any(Appro:—),Left-Time: --:–:–,Addr-Pool: —VPN: public -> public
Nat Server Reverse,192.168.1.1[202.100.1.20]-> any,Zone: untrustProtocol: any(Appro:—),Left-Time: --:–:–,Addr-Pool: —
VPN: public -> public
