许久不复习数据结构了，对于知识点都有些遗忘了，想着来写一些树的遍历、查找，发现连创建一棵树都快忘记了。不过幸好，还是可以看懂别人的代码，还算是有一些基础的。最终也写出来了。因为觉得这样太过于麻烦了，所以，我就在思考一个问题：如何简化这个过程呢？ 所以这篇博客就由此而生了，这里主要会讲述三个方面的知识点：
- 简化树的创建
- 树的几个常见算法
- 树的可视化
演示视频

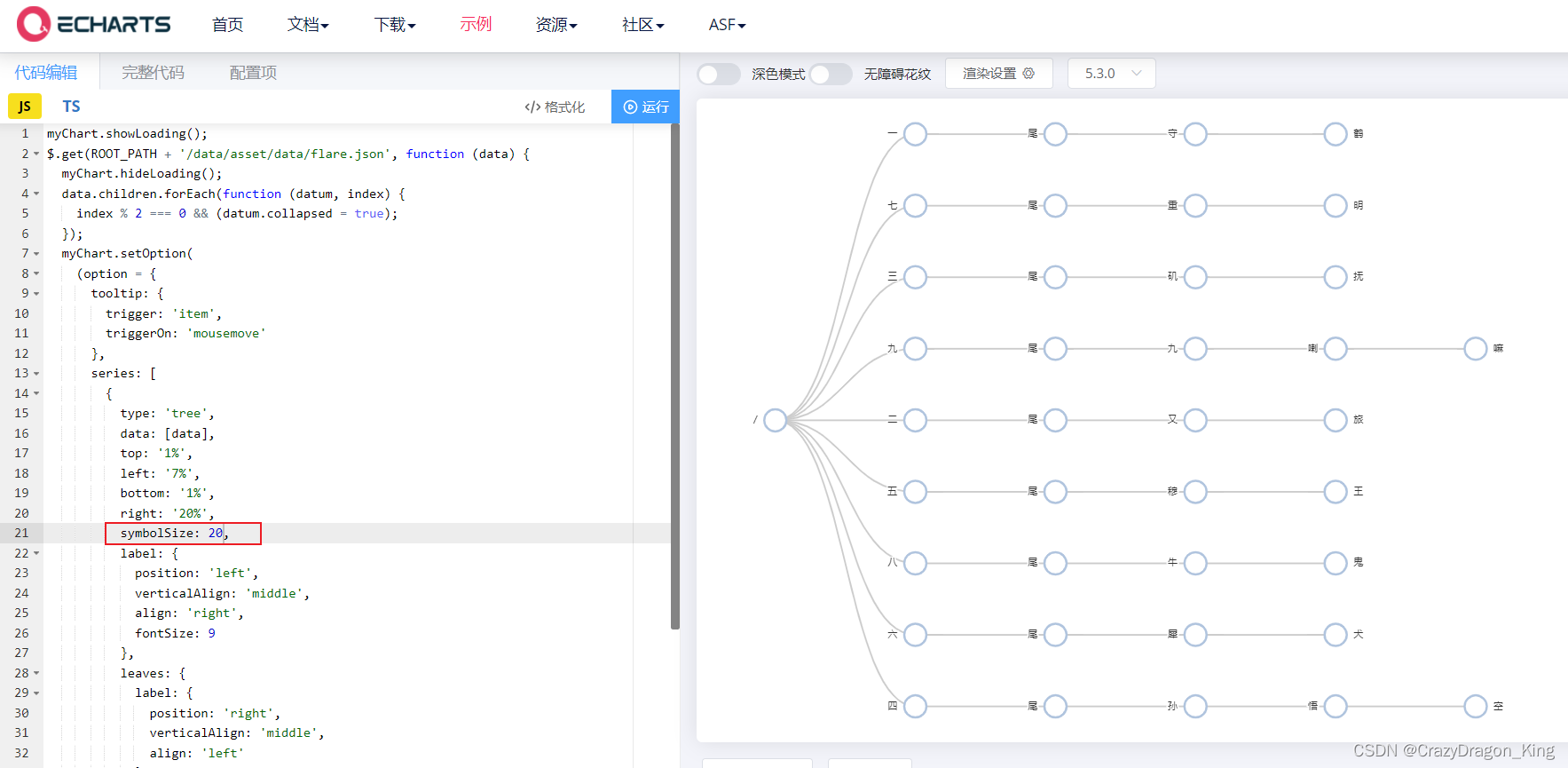

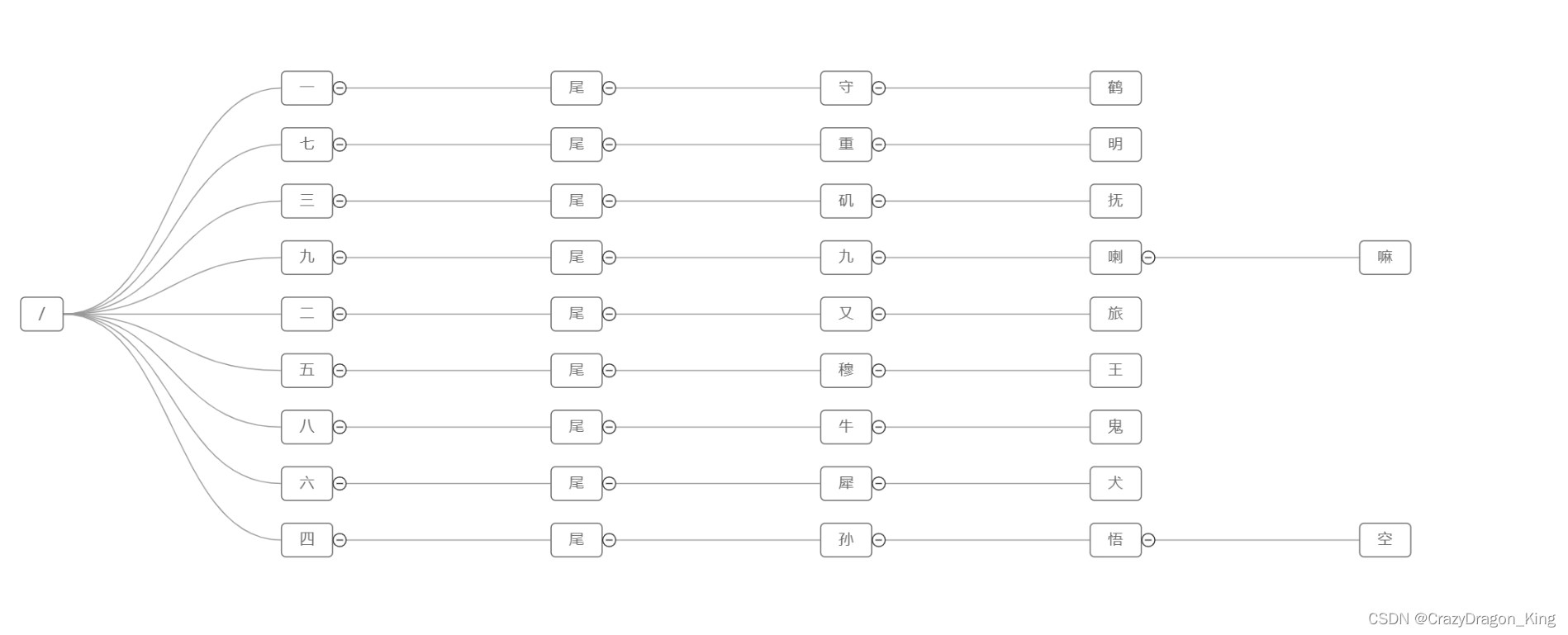

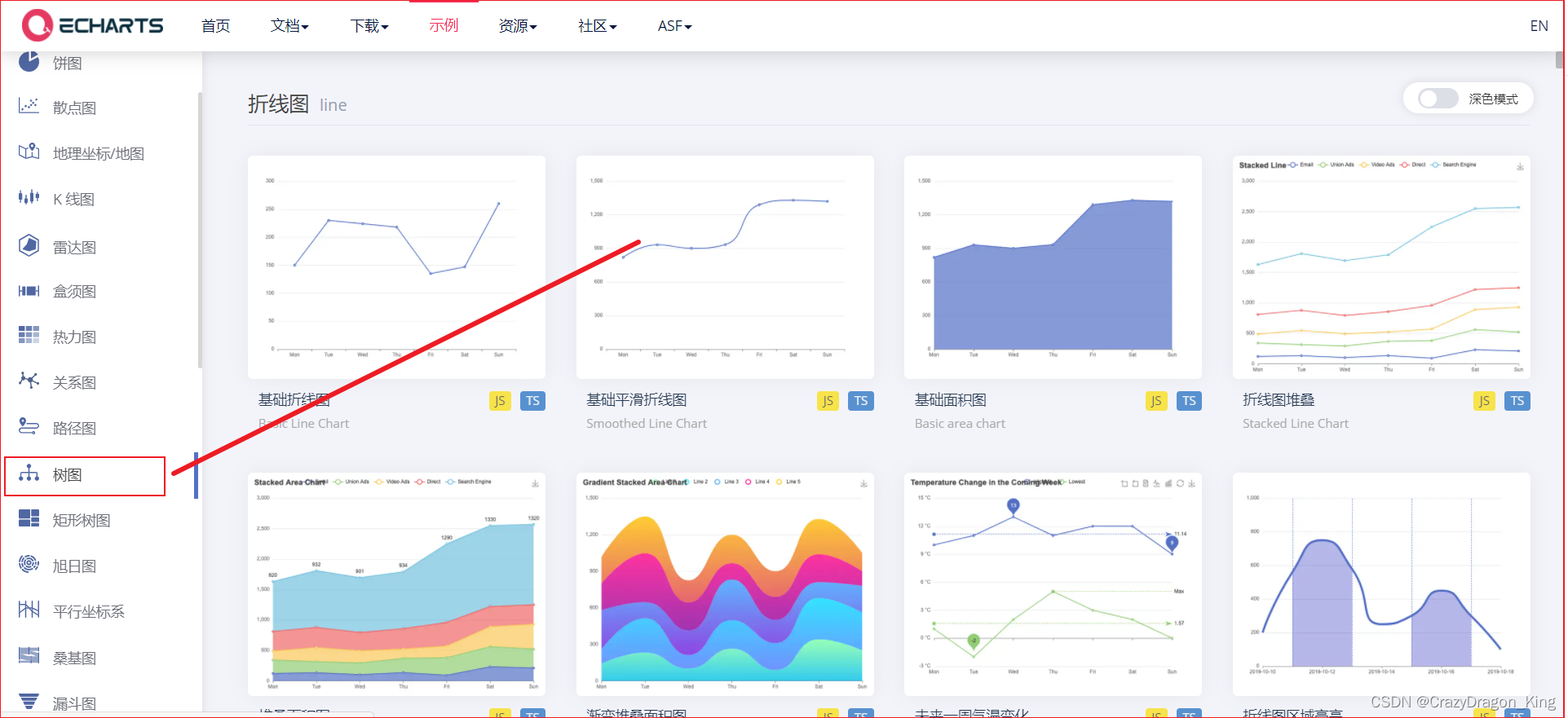

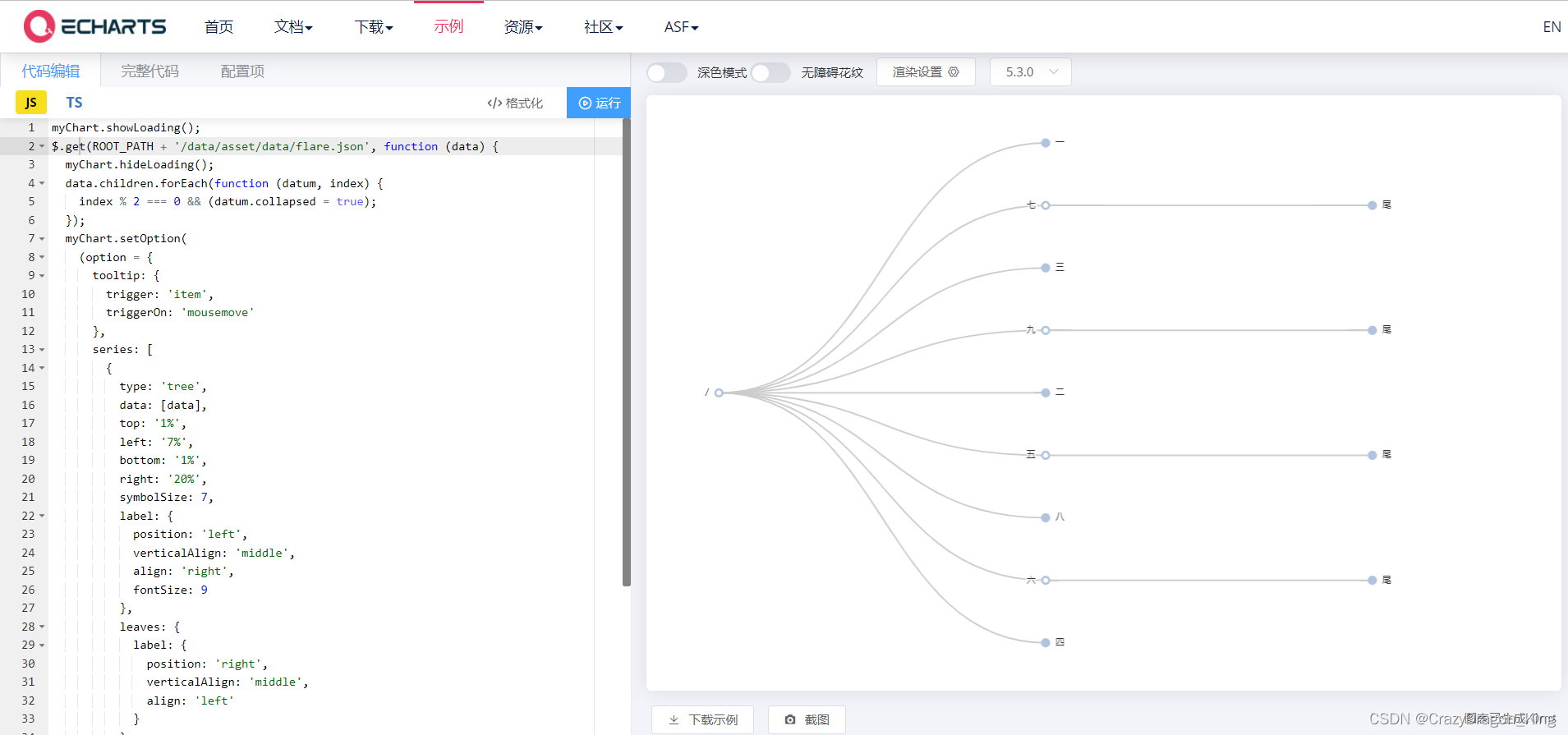

树的可视化
一、简化树的创建
JSON 是一种轻量级的数据交换格式。它基于ECMAScript的一个子集，采用完全独立于编程语言的文本格式来存储和表示数据。
Tree 是将一组被称为结点 (Node) 的元素按照层次结构的方式组织而成。在这个层次结构最顶端的结点称为根，与根直接相连的结点称为根的子结点。
所以 Tree 就是一种数据的表达方式，那么我们就可以用json来表达它。换言之，JSON和Tree是可以互相转换的。通常我们编写的树相关的程序，那颗树只是短暂存活于内存之中，但是我们现在可以将它保存在硬盘之上，实现持久化保存。这样做的好处在于，练习树相关的算法，不必从头构造一颗树，可以利用现成的json来操作。
关于树和JSON的关系，抛开数据结构的角度来看，树只是我们创建的一个对象而已，所以它是可以转成JSON保存的，对于这一点其实是很容易理解。
这里我们先确定一个树的结构，这里使用 Go 语言定义了一颗 N 叉树。接下来是一些对它的操作，看不懂也没关系，它们不是本文的重点，看不懂这段 Go 代码可以往下看。
定义树的基本结构
注意：我这里的指定的键的名字，它在后面会一直用到的。
// 字典树的节点
type Node struct {
V string `json:"name"` // 节点存储的值
Children map[string]*Node `json:"children"` // 节点的孩子
IsEnd bool `json:"is_end"` // 是否是结束
}
// 字典树
type Trie struct {
Root *Node `json:"root"` // 字典树的根
}
注意：由于这里使用了 map 来存储，会导致节点本身失去了顺序（后面对树进行操作时，可以看到失去了顺序）。如果你希望保持顺序的话，可以换成切片数组。
实现几个基本操作
// 创建一个新的节点
func NewNode(v string) (node *Node) {
node = &Node{
V: v,
Children: make(map[string]*Node),
IsEnd: false, // 默认值都是false，实际上大部分也都是false
}
return
}
// 创建一个新的字典树
func NewTrie() (trie *Trie) {
trie = &Trie{
Root: NewNode("/"),
}
return
}
// 添加一个元素，对于字典树来说是添加一系列节点
func (trie *Trie) Append(e string) {
node := trie.Root
for _, v := range e {
child, ok := node.Children[string(v)]
if !ok {
child = NewNode(string(v))
node.Children[string(v)] = child
}
node = child
}
node.IsEnd = true
}
创建一棵树
func main() {
t := NewTrie()
t.Append("一尾守鹤")
t.Append("二尾又旅")
t.Append("三尾矶抚")
t.Append("四尾孙悟空")
t.Append("五尾穆王")
t.Append("六尾犀犬")
t.Append("七尾重明")
t.Append("八尾牛鬼")
t.Append("九尾九喇嘛")
data, err := json.Marshal(t.Root)
if err != nil {
fmt.Println(err)
}
fmt.Println("将内存中的树序列化成JSON:")
fmt.Println(string(data))
}
所以，我们得到了它！一颗字典树的序列化 JSON 字符串。上面的代码是我学习字典树时参考一个人的实现写的。这里它不是关键，所以只给了部分代码。我们的目标是得到下面这个 JSON，后续进行的一些列操作都会基于它。如果你看到了这里，应该会无比熟悉了吧？如果还有对 JSON 不熟悉的同学，那么可以去熟悉一下，很快就能入门了。
{
"name": "/",
"children": {
"一": {
"name": "一",
"children": {
"尾": {
"name": "尾",
"children": {
"守": {
"name": "守",
"children": {
"鹤": {
"name": "鹤",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"七": {
"name": "七",
"children": {
"尾": {
"name": "尾",
"children": {
"重": {
"name": "重",
"children": {
"明": {
"name": "明",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"三": {
"name": "三",
"children": {
"尾": {
"name": "尾",
"children": {
"矶": {
"name": "矶",
"children": {
"抚": {
"name": "抚",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"九": {
"name": "九",
"children": {
"尾": {
"name": "尾",
"children": {
"九": {
"name": "九",
"children": {
"喇": {
"name": "喇",
"children": {
"嘛": {
"name": "嘛",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"二": {
"name": "二",
"children": {
"尾": {
"name": "尾",
"children": {
"又": {
"name": "又",
"children": {
"旅": {
"name": "旅",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"五": {
"name": "五",
"children": {
"尾": {
"name": "尾",
"children": {
"穆": {
"name": "穆",
"children": {
"王": {
"name": "王",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"八": {
"name": "八",
"children": {
"尾": {
"name": "尾",
"children": {
"牛": {
"name": "牛",
"children": {
"鬼": {
"name": "鬼",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"六": {
"name": "六",
"children": {
"尾": {
"name": "尾",
"children": {
"犀": {
"name": "犀",
"children": {
"犬": {
"name": "犬",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
},
"四": {
"name": "四",
"children": {
"尾": {
"name": "尾",
"children": {
"孙": {
"name": "孙",
"children": {
"悟": {
"name": "悟",
"children": {
"空": {
"name": "空",
"children": {},
"is_end": true
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
}
},
"is_end": false
}
所以其实我的简化树的创建，就是创建一颗可以持久存储、跨语言的树！
二、树的几个常见算法
接下来，我们来看几个树的创建操作吧。因为我们的树已经存在了，并且 JSON 这种格式是通用的，所以我们这里使用 Python 来编写接下来的操作。选择 Python 的原因是它非常方便，动态类型的语言，使用起来很快捷。
加载树，并转换为对象
if __name__ == "__main__":
filepath = os.path.join(os.path.dirname(
r"C:/Users/Alfred/Desktop/CodeBase/Go/tree/"), "tree.json")
with open(filepath, "r", encoding="UTF-8") as f:
tree = json.load(f)
print(tree)
层序遍历树
层序遍历也就是宽度优先搜索，它的实现是借助队列。
# 层序遍历 tips: 使用队列
def BFS(tree) -> None:
if not tree:
return
queue = []
queue.append(tree)
while queue:
e = queue.pop(0)
name = e["name"]
children = e["children"]
print(name, end=" ")
if children:
for child in children.values():
queue.append(child)
测量树的高度
想法：层序遍历一棵树，每遍历一层，计数器加1。
# 树的高度
def tree_height(tree) -> int:
if not tree:
return 0
queue = []
queue.append(tree)
last = tree
is_last = False
count = 0 # 计数器
while len(queue) != 0:
e = queue.pop(0) # 取第一个元素
if e == last:
is_last = True
count += 1 # 层序遍历到最后一个元素时，树高加 1
children = e["children"]
if children:
for child in children.values():
queue.append(child)
if is_last:
last = queue[len(queue)-1]
is_last = False
return count
测量树的宽度
测量一个树的最大宽度，或者说它有多胖。
想法：分层遍历一棵树，每遍历一层，记录当前层的节点数量，返回最大的个数。
def tree_width(tree) -> int:
if not tree:
return 0
queue = []
queue.append(tree)
last = tree
is_last = False
max_count = 0 # 计数器
count = 0
while len(queue) != 0:
e = queue.pop(0)
count += 1
if e == last:
is_last = True
if max_count < count:
max_count = count
count = 0
children: Dict = e["children"]
if children:
for child in children.values():
queue.append(child)
if is_last:
last = queue[len(queue) - 1] # 取队尾元素的值，不是取出最后一个元素
is_last = False
return max_count
这里树的宽度显然是9了，因为是九只尾兽。
先序遍历树（递归实现）
# 前序遍历 递归写法
def pre_order(tree) -> None:
if not tree:
return
name = tree["name"]
children = tree["children"]
print(name, end=" ")
for child in children.values():
pre_order(child)
先序遍历树（迭代实现）
想法：迭代的方式，需要使用到栈。
# 前序遍历 非递归写法 tips: 使用栈
def traverse(tree) -> None:
if not tree:
return
stack = []
stack.append(tree) # 添加第一个元素
while stack:
e = stack.pop()
children = e["children"]
print(e["name"], end=" ")
for child in children.values():
stack.append(child)
深度遍历树
想法：深度遍历需要使用到栈。
# 深度遍历
def DFS(tree) -> None:
if not tree:
return
stack = [] # 创建一个栈
stack.append(tree) # 初始化栈，相当于将头节点加入
while len(stack) != 0:
e = stack.pop() # 取栈中的元素
name = e["name"]
children = e["children"]
for child in children.values():
stack.append(child) # 向栈中添加元素
print(name, end=" ")

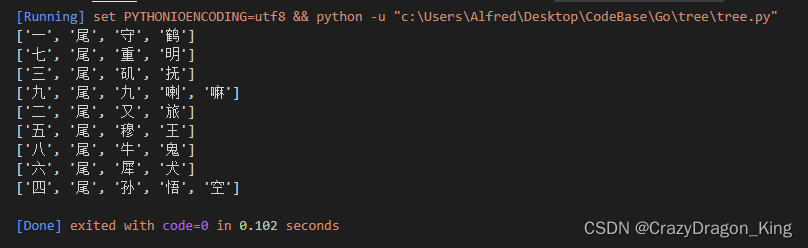

输出树的所有路径
想法：这个有点像是深度遍历，但是需要记录遍历过的节点。这里需要一个全局的队列，来记住路径。这里的写法是递归的，关于非递归的实现，老实说我没看明白（哈哈），所以我就不写了。
# 输出所有的路径 tips: 使用一个队列
# 判断一个路径结束的标志是当节点的孩子为空时，此时一个节点已经结束了。
# 对于字典树来说，还需要考虑到单词包含的问题，这里我添加了is_end这个字段，但是没有使用。
Queue = []
def all_fruits(tree) -> None:
if not tree:
return
children = tree["children"]
# 如果节点为空
if not children:
print(Queue)
for child in children.values():
Queue.append(child["name"])
all_fruits(child)
if len(Queue) != 0:
Queue.pop()
else:
return
三、树的可视化
最后再来介绍一下树的可视化部分，因为这种单纯的文字讲解，其实是很抽象的。我个人的话，还是比较喜欢图文结合的方式来学习，我本身也是属于视觉学习型的。下面我就来介绍几种可视化树的方法吧，这样大家可以在学习的过程中，亲自看一看树的结构。

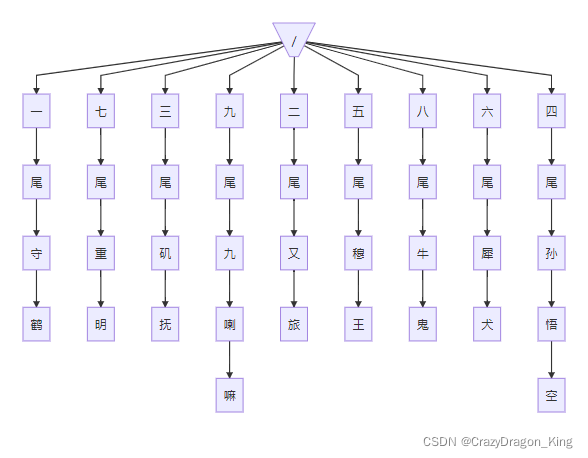

1.markdown 画图
这里的markdown软件，我使用的是 Typora，它本身支持了一个绘图语言，叫做 mermaid。关于这个绘图语言的具体内容，你可以自行去了解，这里不再赘述了。
python代码实现生成 mermaid 绘图语句
# 生成 mermaid 描述
# 层序遍历 tips: 使用队列
def BFS2Mermaid(tree) -> None:
if not tree:
return
queue = []
queue.append(tree)
counter = 0 # 结点计数
count = 0 # 子结点计数
while Queue:
e = queue.pop(0)
name = e["name"]
children = e["children"]
if children:
for child in children.values():
count += 1
queue.append(child)
print("id_%d[%s] --> id_%d[%s]" % (counter, name, count, child["name"]))
counter += 1
注意：这里我就不贴图了，这样大家可以直接复制这个图了，但是这里需要注意，这个斜杠需要进行转义，不然会报错。
id_0[/] --> id_1[一]
id_0[/] --> id_2[七]
id_0[/] --> id_3[三]
id_0[/] --> id_4[九]
id_0[/] --> id_5[二]
id_0[/] --> id_6[五]
id_0[/] --> id_7[八]
id_0[/] --> id_8[六]
id_0[/] --> id_9[四]
id_1[一] --> id_10[尾]
id_2[七] --> id_11[尾]
id_3[三] --> id_12[尾]
id_4[九] --> id_13[尾]
id_5[二] --> id_14[尾]
id_6[五] --> id_15[尾]
id_7[八] --> id_16[尾]
id_8[六] --> id_17[尾]
id_9[四] --> id_18[尾]
id_10[尾] --> id_19[守]
id_11[尾] --> id_20[重]
id_12[尾] --> id_21[矶]
id_13[尾] --> id_22[九]
id_14[尾] --> id_23[又]
id_15[尾] --> id_24[穆]
id_16[尾] --> id_25[牛]
id_17[尾] --> id_26[犀]
id_18[尾] --> id_27[孙]
id_19[守] --> id_28[鹤]
id_20[重] --> id_29[明]
id_21[矶] --> id_30[抚]
id_22[九] --> id_31[喇]
id_23[又] --> id_32[旅]
id_24[穆] --> id_33[王]
id_25[牛] --> id_34[鬼]
id_26[犀] --> id_35[犬]
id_27[孙] --> id_36[悟]
id_31[喇] --> id_37[嘛]
id_36[悟] --> id_38[空]

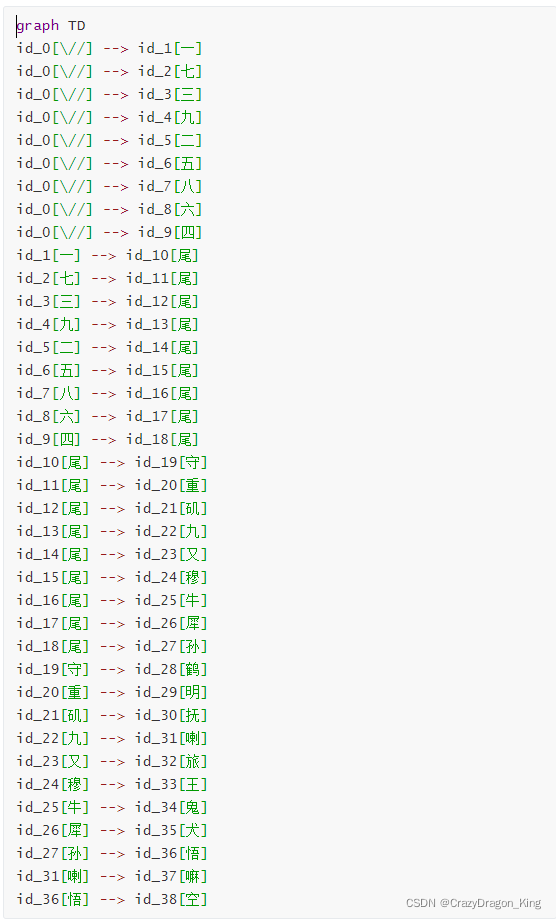

注意：需要在开头写上 graph，表示你需要绘制一个图，后面这个 TD，表示图的方向是 Top Down，即上下结构（默认即是上下结构的）。
所以，问题来了，为什么可以用绘制图的方法来绘制一个树呢？因为树是图的一个子集！

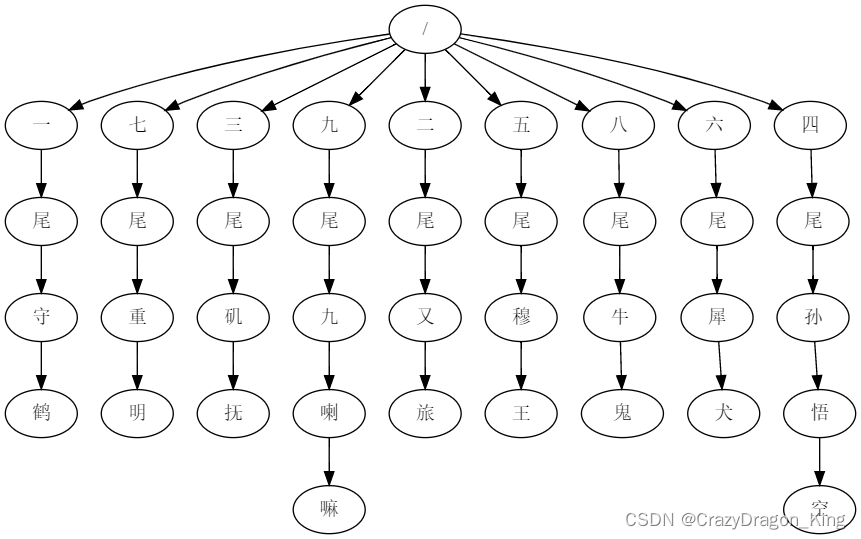

2.dot 绘图
有一种专门的绘图语言，叫做 dot，它是一种功能强大的语言，应该比上面这个 mermaid 还要强大许多。它也是可以用来绘图的，只不过上面这种可能更加方便了，因为markdown的话，基本上大家都会使用。
python代码实现graphviz
# 生成dot描述
# 层序遍历 tips: 使用队列
def BFS2Dot(tree) -> None:
if not tree:
return
queue = []
queue.append(tree)
counter = 0 # 节点计数
count = 0
labels = [] # 标签描述信息
nodes = [] # 节点描述信息
first_node = 'node_%d [label="%s"]' % (counter, tree["name"])
labels.append(first_node) # 初始化第一个点
while queue:
e = queue.pop(0)
children = e["children"]
if children:
for child in children.values():
count += 1
queue.append(child)
label = 'node_%d [label="%s"]' % (count, child["name"])
labels.append(label)
node = "node_%d -> node_%d;" % (counter, count)
nodes.append(node)
counter += 1
print("\n".join(labels))
print("\n".join((nodes)))

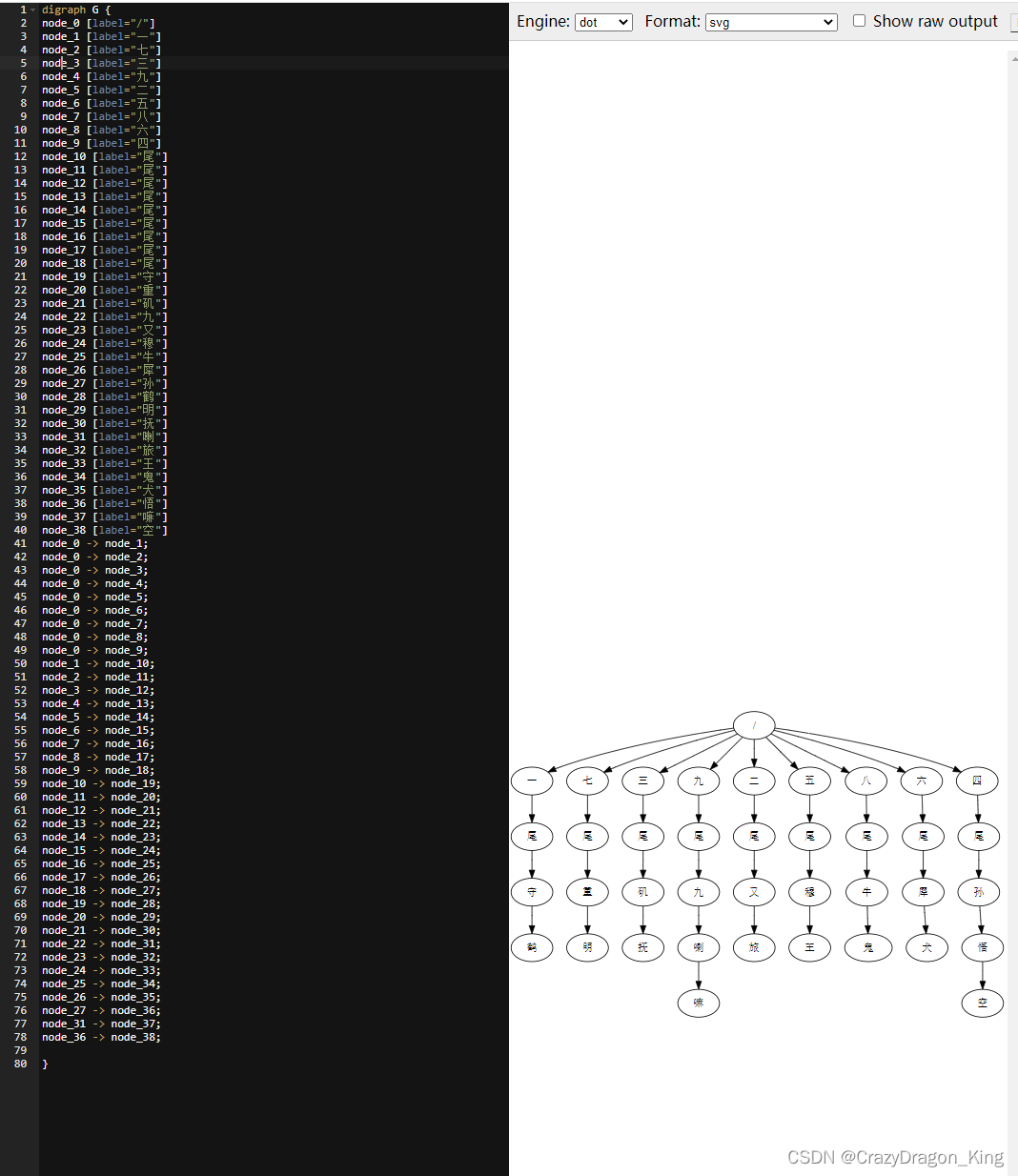

同样，我这里把绘图语句的文本粘贴出来，供大家方便使用，使用的时候，需要在外侧加上一个 digraph G {} 包裹绘图指令。
node_0 [label="/"]
node_1 [label="一"]
node_2 [label="七"]
node_3 [label="三"]
node_4 [label="九"]
node_5 [label="二"]
node_6 [label="五"]
node_7 [label="八"]
node_8 [label="六"]
node_9 [label="四"]
node_10 [label="尾"]
node_11 [label="尾"]
node_12 [label="尾"]
node_13 [label="尾"]
node_14 [label="尾"]
node_15 [label="尾"]
node_16 [label="尾"]
node_17 [label="尾"]
node_18 [label="尾"]
node_19 [label="守"]
node_20 [label="重"]
node_21 [label="矶"]
node_22 [label="九"]
node_23 [label="又"]
node_24 [label="穆"]
node_25 [label="牛"]
node_26 [label="犀"]
node_27 [label="孙"]
node_28 [label="鹤"]
node_29 [label="明"]
node_30 [label="抚"]
node_31 [label="喇"]
node_32 [label="旅"]
node_33 [label="王"]
node_34 [label="鬼"]
node_35 [label="犬"]
node_36 [label="悟"]
node_37 [label="嘛"]
node_38 [label="空"]
node_0 -> node_1;
node_0 -> node_2;
node_0 -> node_3;
node_0 -> node_4;
node_0 -> node_5;
node_0 -> node_6;
node_0 -> node_7;
node_0 -> node_8;
node_0 -> node_9;
node_1 -> node_10;
node_2 -> node_11;
node_3 -> node_12;
node_4 -> node_13;
node_5 -> node_14;
node_6 -> node_15;
node_7 -> node_16;
node_8 -> node_17;
node_9 -> node_18;
node_10 -> node_19;
node_11 -> node_20;
node_12 -> node_21;
node_13 -> node_22;
node_14 -> node_23;
node_15 -> node_24;
node_16 -> node_25;
node_17 -> node_26;
node_18 -> node_27;
node_19 -> node_28;
node_20 -> node_29;
node_21 -> node_30;
node_22 -> node_31;
node_23 -> node_32;
node_24 -> node_33;
node_25 -> node_34;
node_26 -> node_35;
node_27 -> node_36;
node_31 -> node_37;
node_36 -> node_38;
不过，这个软件需要单独安装一下，如果只是想要尝鲜的话，可以使用那种在线的服务。
注意：它的功能远不及这一些，还有很多更高级的特性呢。但是我只是刚接触，然后就是画了一个最普通的图，哈哈。
3.Python 可视化工具
这里提供一个知乎大佬的工具，链接在参考资料目录中。
pip install pytm-cli
使用这个工具，我们需要提供一个 JSON 字符串。所以是不是很方便呀？但是也不是那么简单的，因为我们序列化的 JSON 和它需要的 JSON 结构之间还是存在差别的，所以需要手动转换一下。大概类似于手写一个特别简单的 JSON.stringify 。
这里我提供一种写法提供给大家参考一下：
def transfer_json(obj: Dict[str, Dict]):
if not obj:
return {}
new_obj = []
for v in obj["children"].values():
new_obj.append(transfer_json(v))
return {"name": obj["name"], "children": new_obj}
这个采用递归生成 JSON 字符串的方式，我也想了很久，主要还是对递归理解不够深刻。这种方式实现的挺巧妙的，也参考了一个手写的 JSON.stringify 的例子。
注意：这里返回的是对象，所以想要JSON字符串需要自己再转换一下。
现在我们已经得到了需要的 JSON 结构了，那么我们开始吧！
pytm-cli -i data.json -o demo.html
作者提供了许多不同的展示方式，这里仅演示一种。
Go 版本的实现
这个实现返回的直接是字符串了。
func (trie *Trie) PreTraverse() string {
node := trie.Root
return pre(node)
}
func pre(node *Node) string {
if node == nil {
return "{}"
}
var builder strings.Builder
arr := ""
builder.WriteString("[")
for _, child := range node.Children {
builder.WriteString(pre(child))
builder.WriteString(",")
}
arr = builder.String()
// 去除最后的逗号
if builder.Len() != 1 {
arr = arr[0 : len(arr)-1]
}
return fmt.Sprintf(`{"name": "%s", "children": %s}`, node.V, arr+"]")
}
这里同样也贴出来，这样大家可以先体验一下了。
{
"name": "/",
"children": [
{
"name": "一",
"children": [
{
"name": "尾",
"children": [
{
"name": "守",
"children": [
{
"name": "鹤",
"children": []
}
]
}
]
}
]
},
{
"name": "七",
"children": [
{
"name": "尾",
"children": [
{
"name": "重",
"children": [
{
"name": "明",
"children": []
}
]
}
]
}
]
},
{
"name": "三",
"children": [
{
"name": "尾",
"children": [
{
"name": "矶",
"children": [
{
"name": "抚",
"children": []
}
]
}
]
}
]
},
{
"name": "九",
"children": [
{
"name": "尾",
"children": [
{
"name": "九",
"children": [
{
"name": "喇",
"children": [
{
"name": "嘛",
"children": []
}
]
}
]
}
]
}
]
},
{
"name": "二",
"children": [
{
"name": "尾",
"children": [
{
"name": "又",
"children": [
{
"name": "旅",
"children": []
}
]
}
]
}
]
},
{
"name": "五",
"children": [
{
"name": "尾",
"children": [
{
"name": "穆",
"children": [
{
"name": "王",
"children": []
}
]
}
]
}
]
},
{
"name": "八",
"children": [
{
"name": "尾",
"children": [
{
"name": "牛",
"children": [
{
"name": "鬼",
"children": []
}
]
}
]
}
]
},
{
"name": "六",
"children": [
{
"name": "尾",
"children": [
{
"name": "犀",
"children": [
{
"name": "犬",
"children": []
}
]
}
]
}
]
},
{
"name": "四",
"children": [
{
"name": "尾",
"children": [
{
"name": "孙",
"children": [
{
"name": "悟",
"children": [
{
"name": "空",
"children": []
}
]
}
]
}
]
}
]
}
]
}
4.Echarts 实现
Echats 是百度开源的一个图表库，目前是 apache 下的一个开源项目了，它的功能非常强大，其中就提供了树图的功能，那我不得拿来用一用嘛，哈哈！并且，它的树图是可以互动的，可以展开、收起。
这里面有示例代码，可以复制下来，替换一下使用的 JSON 数据就可以了。这个 JSON 数据使用的也是上面 Python 使用的那个结构。它也支持一下其它字段，感兴趣的话，可以自己自定义一下。
这里我就偷一个懒了，我直接使用 Fiddler 劫持掉它获取 JSON 数据的接口，然后返回我自己的 JSON 数据，这样我连复制代码都不需要了，哈哈。
然后把它展开，截图一下。不过感觉太小了，就是一个普通的点。这个应该是可以配置的，我这里只是提供一个思路，具体怎么去丰富大，就交给大家的想象力了。
我简单的扫了一眼，发现这个配置，改成了20，树图就变大了不少，效果还是不错的。
四、总结
好了，基本上所有的内容就到此为止了。接下来如果有时间的话，我会为可视化的部分录制一个视频，因为我觉得视频的方式可能更好来讲解吧。这个博客也是谋划了很久了 ，不过还是太懒了，今天总算是抽出来时间给它完成了。事情一旦拖延就遥遥无期了。我生待明日，万事成蹉跎。 希望，这篇博客的内容能够帮助到你，反正我是学习到了不少东西了，哈哈。
五、参考资料
如何利用json数据生成树图
Graphviz绘图 - DOT语言 (itopic.org)
如何实现一个JSON.stringify() ，手写JSON.stringify
可视化图形工具—Graphviz和PlantUML - YY分享 (yyearth.com)
DOT Language | Graphviz
【算法】二叉树、N叉树先序、中序、后序、BFS、DFS遍历的递归和迭代实现记录（Java版） - 宋者为王 - 博客园 (cnblogs.com)
小书匠语法说明之mermaid | 小书匠 (xiaoshujiang.com)
7045
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
