基于AD20的DS3231的时钟电路设计

1原理图元件库设计

本次设计使用到：

*电阻 (RES)7

R1(2k)、R2(10k)、R3(10k)、R4(300)、R5(10k)、R6(10k)、R7(10k)

*无极性电容 (CAP)6
C1(0.1u)、C2(0.1u)、C4(0.1u)、C5((0.1u)、C6(0.1u)、C7(0.1u)

*电解电容 (ELECTRO1)1
C3(100u)

*发光二极管 (LED)1
D2

*按钮 (SW-PB)2
S1、S2

*电源(BATTERY) 1
B1

*数码管驱动(TM1650)1
U1

*3.3V稳压块(LM1117-3.3)1
U2

*高精度时钟芯片(DS3231)1
U3

*单片机(STC15W104)1
U4

*四位数码管(CC4-TIME)1
D1

*USB接口(USB-MINI)1
J1

2封装库设计

*电阻 (RES)7
本次使用封装0805

*无极性电容 (CAP)6
本次使用封装0805

*电解电容 (ELECTRO1)1
本次使用封装3528

*发光二极管 (LED)1
本次使用封装LED0805

*按钮 (SW-PB)2
本次使用封装AN-SOP-3-6-2.5

*电源(BATTERY) 1
本次使用封装CR1220

*数码管驱动(TM1650)1
本次使用封装SOP-16

*3.3V稳压块(LM1117-3.3)1
本次使用封装SOT-223

*高精度时钟芯片(DS3231)1
本次使用封装SOP-16W

*单片机(STC15W104)1
本次使用封装SOP-8

*四位数码管(CC4-TIME)1
本次使用封装CC4-0.8-TIME

*USB接口(USB-MINI)1
本次使用封装USB-MINI-DIP

3电路原理图绘制

(1)打开软件，新建工程
点击软件菜单栏“文件”选项→“新的”选项→“项目”选项→“PCB”，选择建立项目存放的路径，然后点击create即可建立一个新的工程。

(2)添加原理图
选中新建的课程设计PCB项目，右键选择“添加新的…到工程”，然后选择“Schematic”即可把新建的原理图文件添加到工程项目中。

(3)在新建的原理图文件中放置设计用到的元器件
选择页面右上角的“Component”切换库文件使用NJIT1.IntLib,在库文件中双击要用到的元器件即可添加。

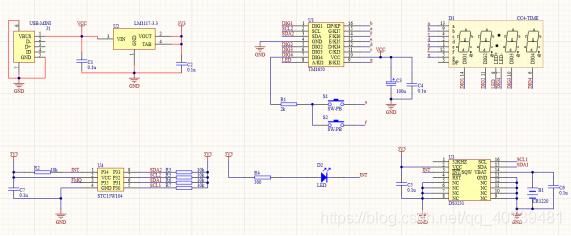

(4)绘制原理图
将所有的元器件摆放在合适的位置，彼此之间通过线或者网络连接起来，完成原理图的布置。

4设计PCB

(1).导入封装
在导入封装之前先剪裁PCB为我们想要的大小(长71.6mm，宽25.8mm)
①　在PCB中放置原点方便参照，选择“编辑”，然后找到“原点”，设置在合适的位置

②　绘制PCB板外形，选择“放置”，找到“Keepout”放置“线径”，围成一个71.6*25.8mm的矩形外框。

③　 剪裁PCB，选中刚刚的矩形外框，然后选择工具栏“设计”中的“板子形状”，“按照选择对象定义”，可获得指定形状的PCB板

返回原理图设计页面，在菜单栏中点击“设计”中“update schematics”，然后点击最下面的 “执行更改”然后点击“生效更改 ”，封装文件就可以加载到PCB文件了。

(2).制定规则

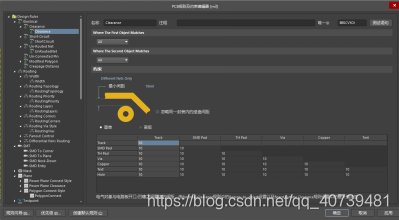

选择“设计”，“规则”，线与焊盘最小距离为10mil。

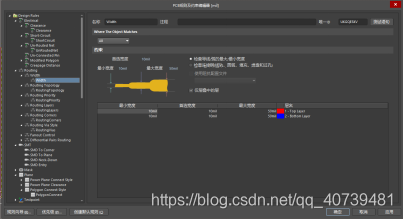

设置线宽最小为10mil，最大为50mil，优选值为10mil。

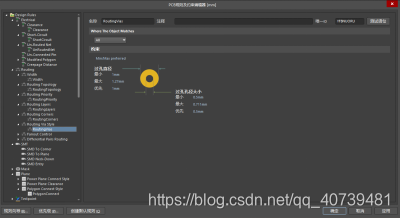

设置过孔的直径最小值为0.5mm，优选值为1mm；过孔孔径最小值为0.5mm优选值为0.5mm

(3).调整布局
修改标号的长和宽，选中标号之后，在长和宽选项后面选中“same”，然后在优选值“properties”中修改长0.8mm和宽0.15mm。

观察原理图，将元器件放置在板子上并调整在合适位置，尽量减少飞线，避免连线时的麻烦。

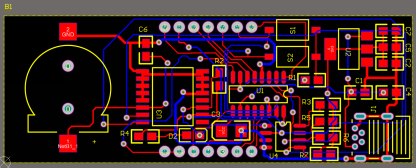

适当调整后：

(4).走线
将所有的飞线用走线替代，难以连接的可以使用过孔连接。

(5).修改走线
通过适当的调整使得走线更加合理

(6).滴泪
选择工具栏“工具”，“滴泪”，工作模式为“添加”，对象为“所有”。

(7).铺铜
铺铜之前先按照修改规则步骤将线距离焊盘的距离修改为20mil，以避免生产时不必要的错误。

先选中Top Layer层，然后选择“放置”，“铺铜”，用光标框选整个PCB, 右键即可完成铺铜。Bottom Layer层操作相同。修改覆铜部分为网格铜，打开“工具”，“铺铜”，“铺铜管理器”，net选择“GND”，填充模式为“Hatched”,Hatch Model 选择“45 Degree”,并保留我们原有的地线，同时去除死铜。点击确定后覆铜层并没有立即变化，此时可以使用快捷键“T-G-A”所有铺铜重铺 ，完成铺铜操作。

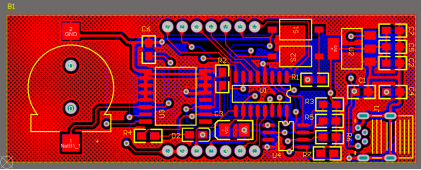

Top Layer层：

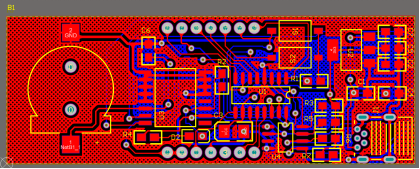

Bottom Layer层：

(8)DRC检查
通过DRC检查来排除一些细小的失误，选择“工具”第一项“设计规则检查”，然后“运行DRC”。

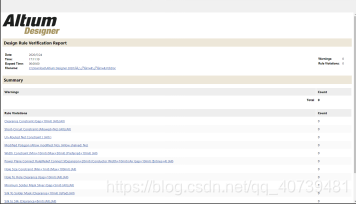

无错误：

没有错误和警告，设计成功。
成品PCB设计图：
