定时器工作方式

1、工作方式控制寄存器（TMOD）

TMOD(89H)
地址	90H	8FH	8EH	8DH	8CH	8BH	8AH	89H
符号	GATE	C/T	M1	M0	GATE	C/T	M1	M0

1）GATE：门控制位。
 GATE=1,外部启动方式（也曾硬件启动方式），定时/计数器的启动受外部输入引脚$\overline{INT0}$或$\overline{INT1}$以及运行启动位TR0或TR1的控制。
 GATE=0,内部启动方式（也曾软件启动方式），定时/计数器的启动不受外部输入引脚$\overline{INT0}$或$\overline{INT1}$的控制，只受运行启动位TR0或TR1的控制。

2）C/$\overline{T}$：定时器/计数器功能选择位。
 C/$\overline{T}$=0，为定时器模式，内部计数器对晶振脉冲12分频后的脉冲计数，该脉冲周期等于机器周期。
 C/$\overline{T}$=1，为计数器模式，计数器对外部输入引脚T0（P3.4）或T1（P3.5）的外部脉冲（负跳变）计数，允许最高计数频率为晶振频率的1/24。

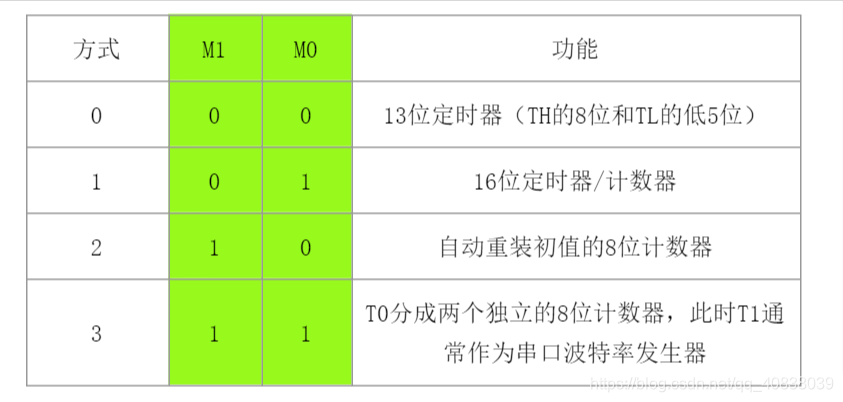

3）M1、M0：工作方式控制位。具体情况如下：

2、定时器/计数器的工作方式（以T0为例）

1）工作方式0
 方式0功能是13位计数，由TH0的8位和TL0的低5位组成，当TL0的低5位溢出时，向TH0进位，当TH0溢出时，置位TCON的TF0标志，向CPU请求中断。
①计数范围：1～$2^{13}$
②计数计算：计数值=$2^{13}$-计数初值
③定时计算：定时时间=$2^{13}$-定时初值

2）工作方式1
 方式1功能是16位计数，当TH0溢出时，置位TCON的TF0标志，向CPU请求中断。
①计数范围：1～$2^{16}$，即：1～65536
②计数计算：计数值=$2^{16}$-计数初值
③定时计算：定时时间=$2^{16}$-定时初值

3）工作方式2
 当TL0的计数溢出时，预存在TH0的的初值会自动加载到TL0，然后重新开始计数。计数值有限，最大为255。该方式适合应用于循环定时或循环计数应用，比如产生固定脉宽的脉冲，此外还可以用作串行数据通信的波特率发生器。

4）工作方式3
 工作方式3只适用于定时器T0，如果使定时器T1为工作方式3，则定时器T1将处于关闭状态。
 当T0处于工作方式3时，TH0和TL0分成两个独立的8位计数器。其中，TL0既可以用作定时器，也可以用作计数器，并使用原有T0的所以控制位及其定时器溢出标志和中断源。TH0只能用作定时器，并使用T1的控制位TR1、溢出标志位TF1和中断源。
 通常，T0不运行于工作方式3，只有当T1处于工作方式2，并且不要求中断的条件下才可能使用。这时，T1往往用作串行口波特率发生器，TH0用作定时器，TL0用作定时器或计数器。
