S7中UDT、DB块如何导入博途V17教程

软件：

Step7 5.6专业版

TIA博途V17

步骤：

打开S7，随便找一个UDT打开，例如我打开了UDT77

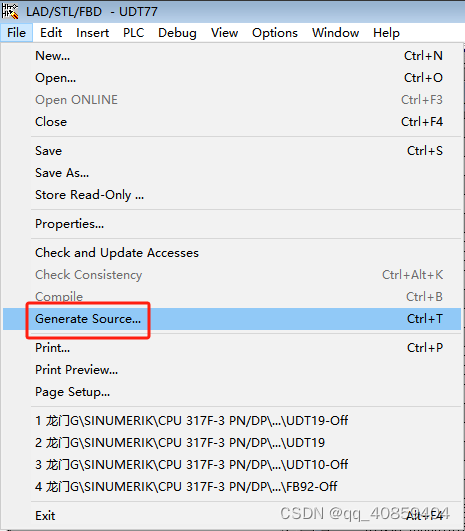

点击文件File下方的生成源文件generate source

弹出以下窗口，在窗口中随便输入一个名称，例如我的名称doge，之后点击OK

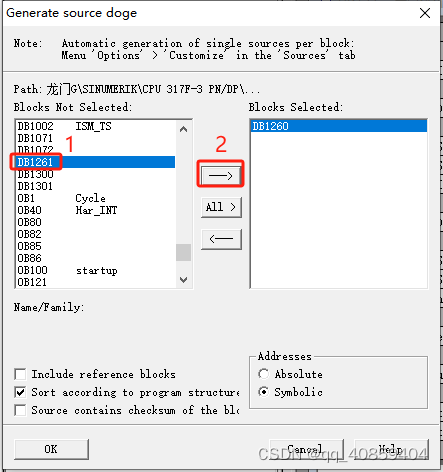

在左边1选择需要导入博途的DB块，例如DB1260，点击向右的箭头2，点击后左边的DB块中会DB1260会消失，DB1260会出现在右边

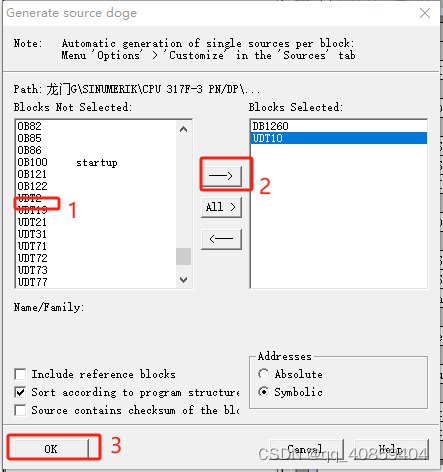

在左边1在选择需要导入博途的UDT，例如UDT10,，点击向右的箭头2，点击后左边的DB10会消失，DB10会出现在右边，选择完需要移植的DB与UDT后，点击OK

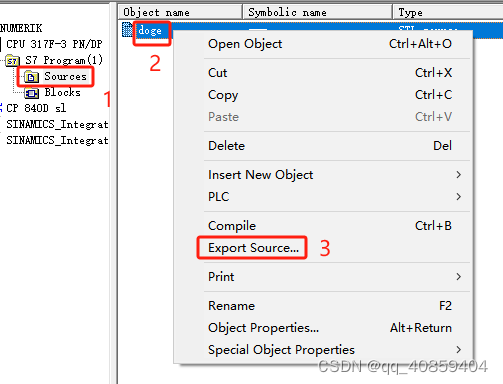

返回主页，选择源文件sources，可以空挡我们导出的源文件doge，右击doge，选择导出源文件export source...

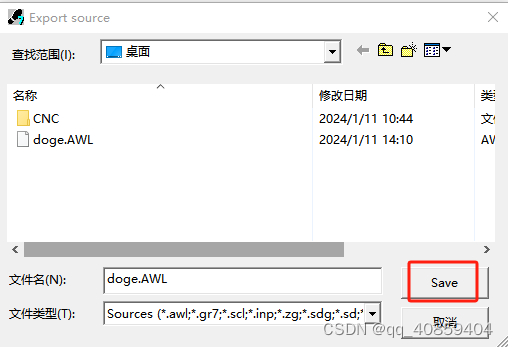

点击保存，将其保存在桌面

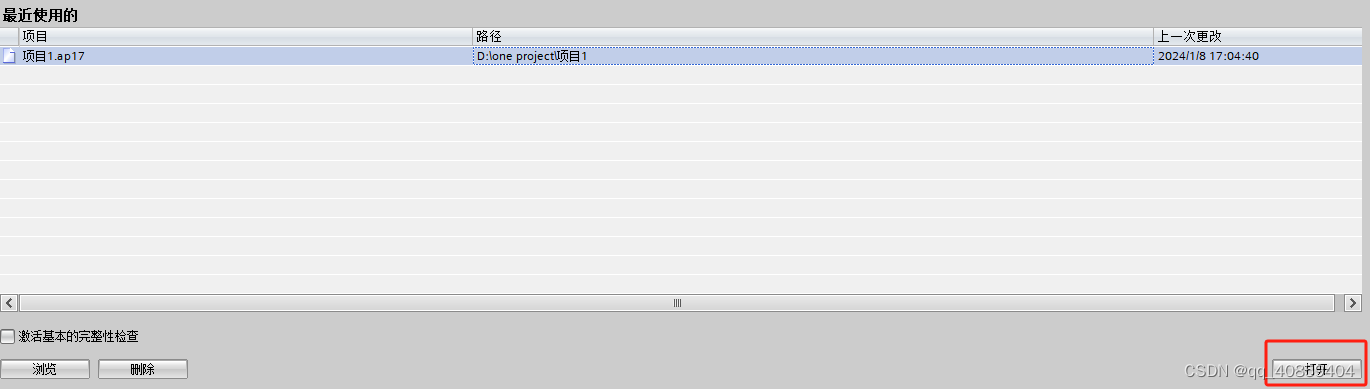

打开博途，打开需要导入的项目

打开项目视图，打开项目，打开PLC，打开外部源文件，双击添加新的外部文件

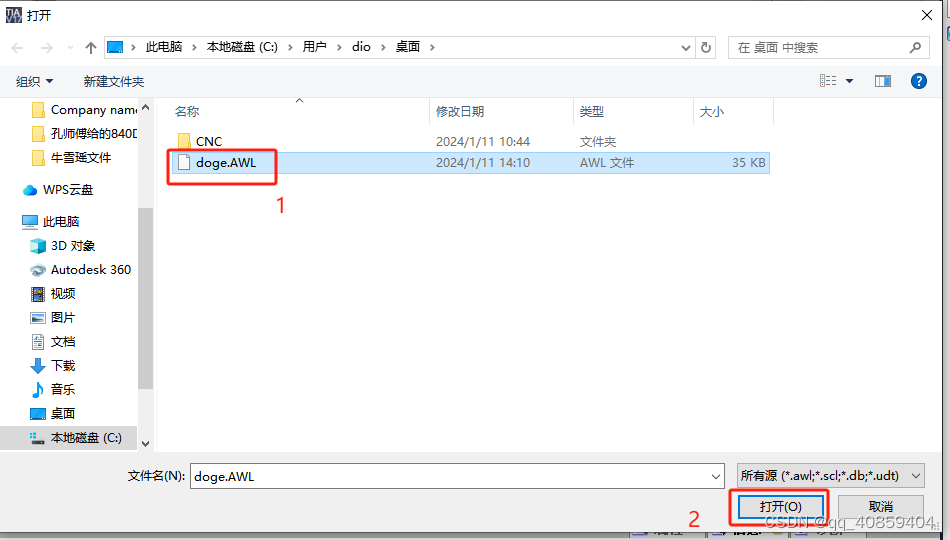

弹出一下窗口，选择doge，点击打开

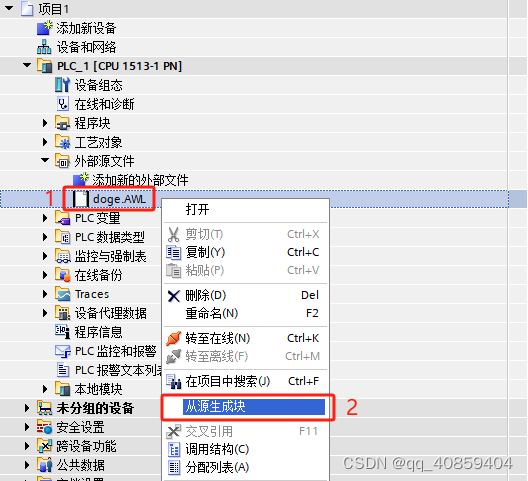

在外部源文件下方出现doge，右击doge，选择从源生成块

选择确定

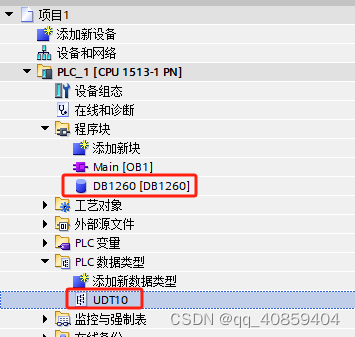

等待一会，便可以看见之前选择的DB1260与UDT10

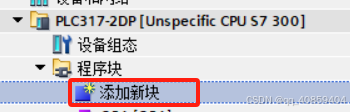

打开添加新块

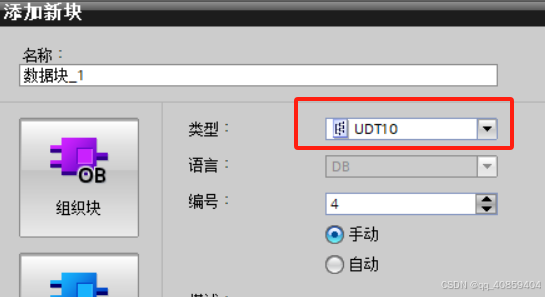

在类型里面找到添加的UDT10，生成新的DB块
