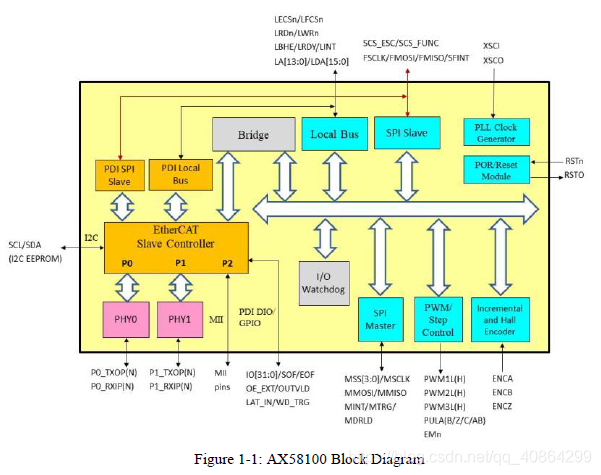

结构框图
ESC解释
- ESC共有三个接口P0\P1\P2。其中P2是一个MII接口,是多功能引脚,与其他功能复用,如PWM、霍尔、现场总线、数字I/O。
- 数据包按以下顺序转发:端口0->以太网处理单元->端口1->端口2。??????????
- ESC上的SPI有三种通道:SPI Slave 、Asynchronous Local Bus以及数字IO口,前两者是采用外部MCU时使用的,数字I/O是直接I/O控制时使用的。
- ETG1000文件需要看一下!!!!! 节点(node)是什么?
桥功能
- AX58100有两处存储空间,一个是控制器ESC的、另一个是功能寄存器。
- 上述两处存储空间通过桥功能来实现数据的同步。
同步功能可以通过以下方式实现:
- EthterCAT包中的控制信号:SOF, EOF, ESC
- 片选信号:SYNCx and LATx, PDI 进行确认或者解除确认。
- PWM循环开始、寄存器写、寄存器数据改变
