51单片机实现串口中断通讯

大家好，我是奕轩君，今天分享的是如何使用51单片机实现串口中断通信！

建议看本文章之前，有以下储备知识才能更好理解！
储备知识；了解51特殊功能寄存器，例如TOMD,TCON，SCON,会16进制与2进制之间转换！

• 硬件部分
  终端*1
  80C51 *1

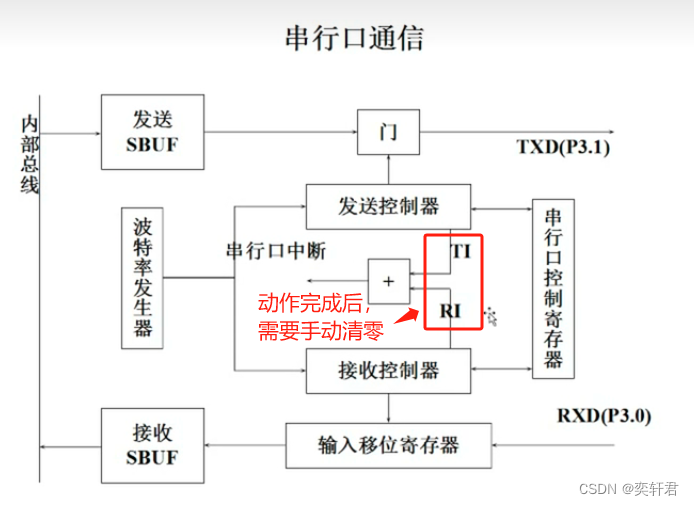

串口通信内部图
这里要注意的是TI与RI，收发数据后一定要“清零”。

这里我们用的是方式1（8位异步通讯）
然后重点是要记住这个公式，后面程序中装“初值”要用到
T1的初值=256-fosc(12X波特率X32)
fosc是指的晶振频率
波特率：传输的速率，这里我们设置为9600
这里要用定时器T1来设置波特率

• 软件部分

#include "reg52.h"
unsigned  char  box=0,flag=0;//定义全局变量

void  haltsetting()//串口中断函数
{
	SCON=0x50;//串口控制寄存器工作方式1，允许接收
	TMOD=0x20;//定时器工作方式2
	TH1=256-3;//晶振频率11.0592M，波特率设置为9600
	TL1=256-3;
	ES=1;//中断分允许
	EA=1;//中断总允许
    TR1=1;//打开T1定时器
}
void send()
{
	SBUF=box;//将数据放入数据缓存寄存器
	while(!TI);//判断T1是否发送数据，如果没发送则为真，进入循环
	TI=0;//清零TI，允许发送
}


void main()//主函数
{
	haltsetting();//调用中断配置函数
	while(1)
	{
	  if(flag==1)//如果允许接收
	  {
		send();//调用发送函数
		flag=0;//清空标志位
	  }

	}
}

void  scon_isr() interrupt 4//中断服务函数，设置为串口中断
{
    box=SBUF;//将据缓存放入盒子里
	RI=0;//清零接收控制器，允许接收
	flag=1;//标志位
}

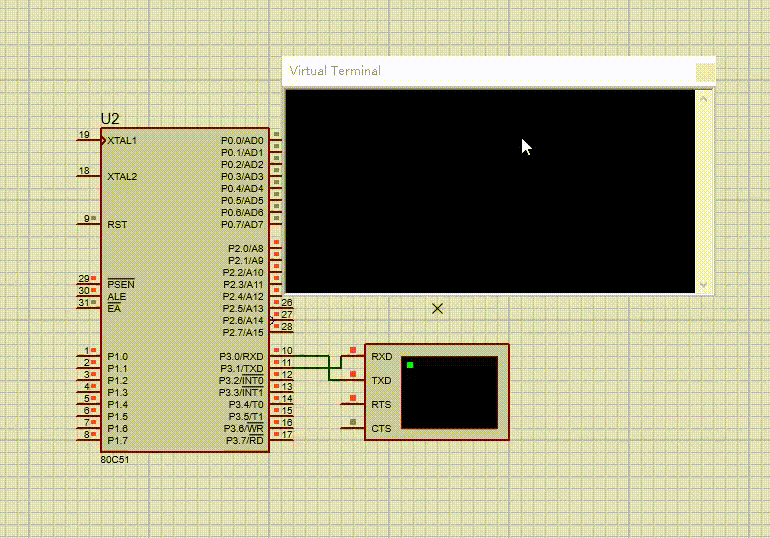

仿真效果图

我向单片机发送数据，单片机接收，并将接收到的数据通过终端显示出来！

谢谢大家收看!
