一篇文章带你学习，基尔霍夫，戴维南，等效变换，叠加定理

电路基础

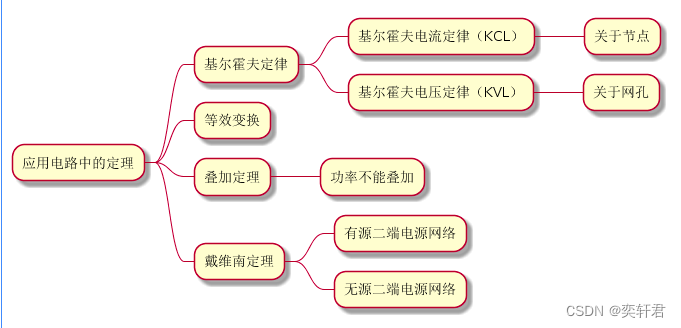

hello大家好，我是奕轩君，先祝大家中秋节快乐！今天分享的是“电工基础”。为了方便理解，图上是本人做的思维导图,那么，接下来就步入主题咯！

• 基尔霍夫定律
  储备知识
  节点；有3个或3个以上的支路
  网孔；电路回路中不含有支路的回路
  支路；节点之间的电路叫做支路
  基尔霍夫定律分为（KCL）基尔霍夫电流定律，(KVL)基尔霍夫电压定律

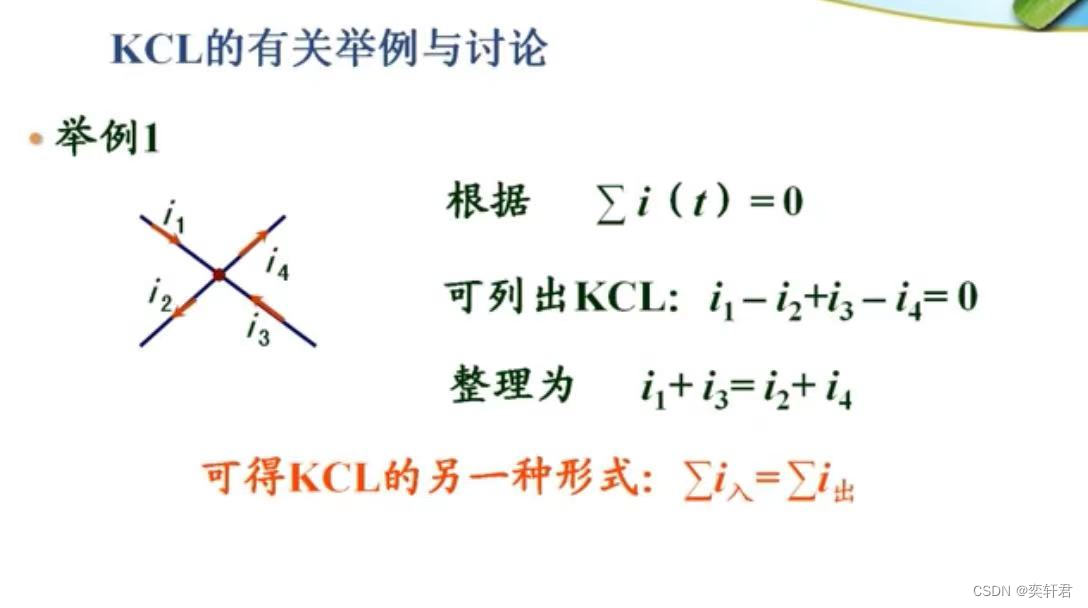

  KCL是用来计算节点电流的定律，公式为∑I=0

  KVL是有关于网孔回路电压的定律，公式为∑U=0

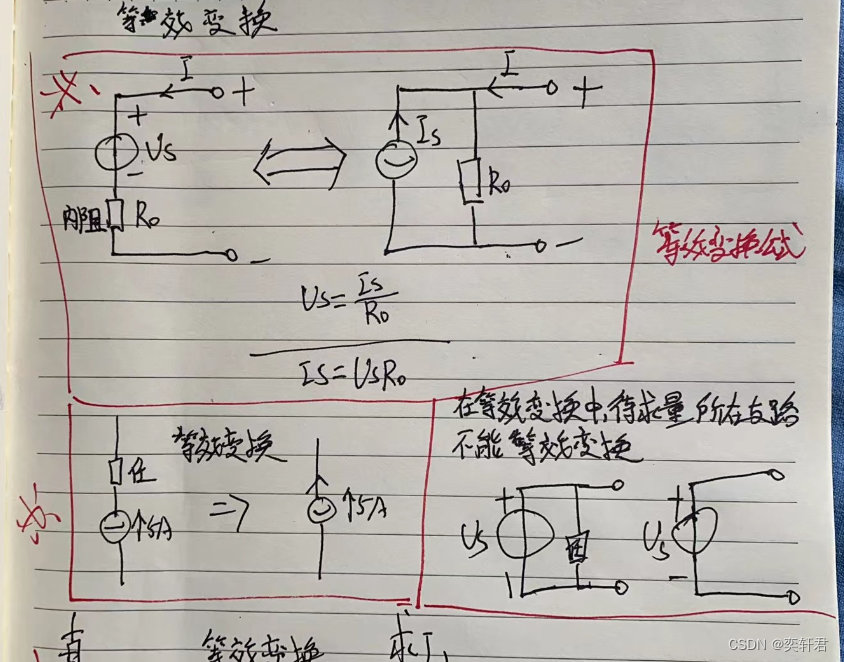

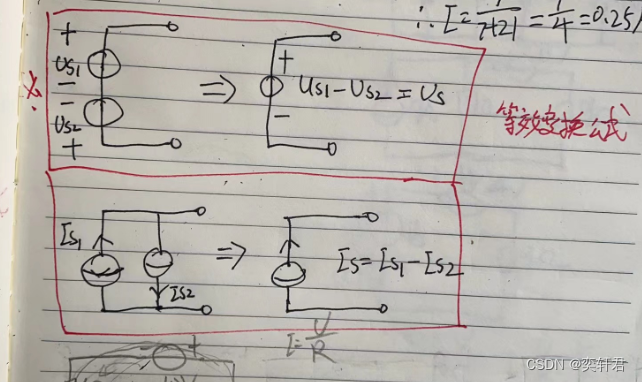

• 等效变换
  一个电压源串联一个电阻可以等效为一个电流源并联一个电阻。
  注意，待求支路不能变换

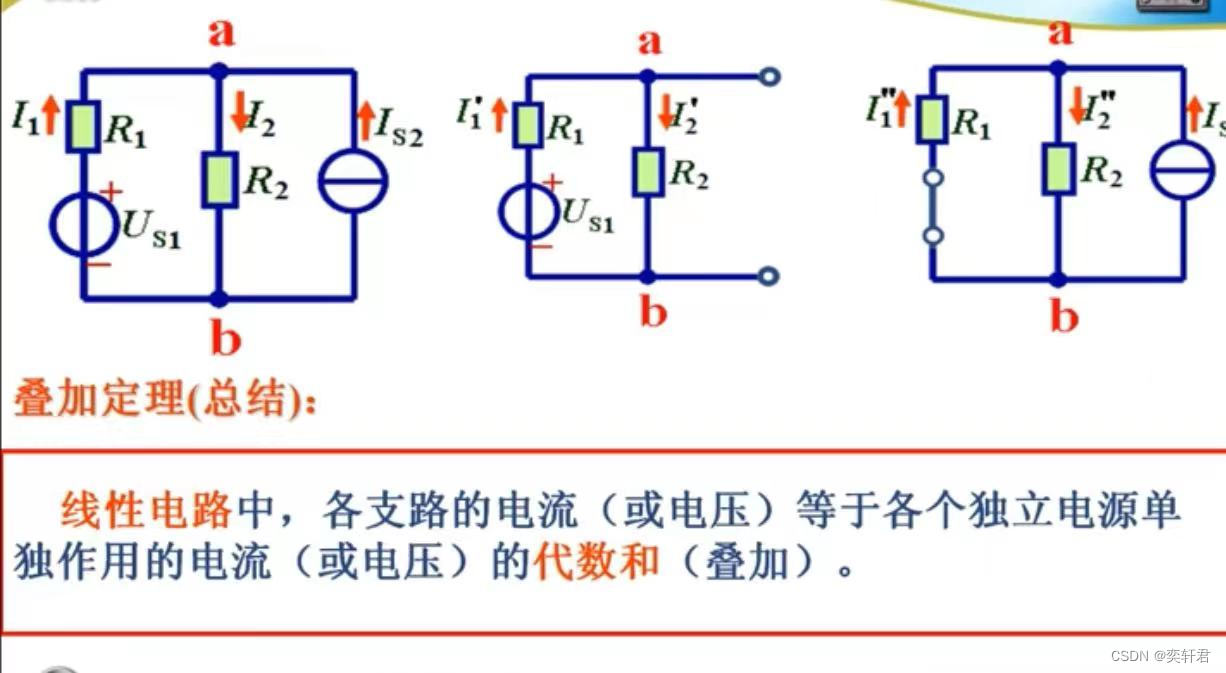

• 叠加定理
  叠加定理；可以将一个分别带有电压源和电流源的电路，分成两个电路，即电压源电路+电流源电路
  电压源不作用的时候可以当作“短路”
  电流源不作用的时候可以当作“开路”

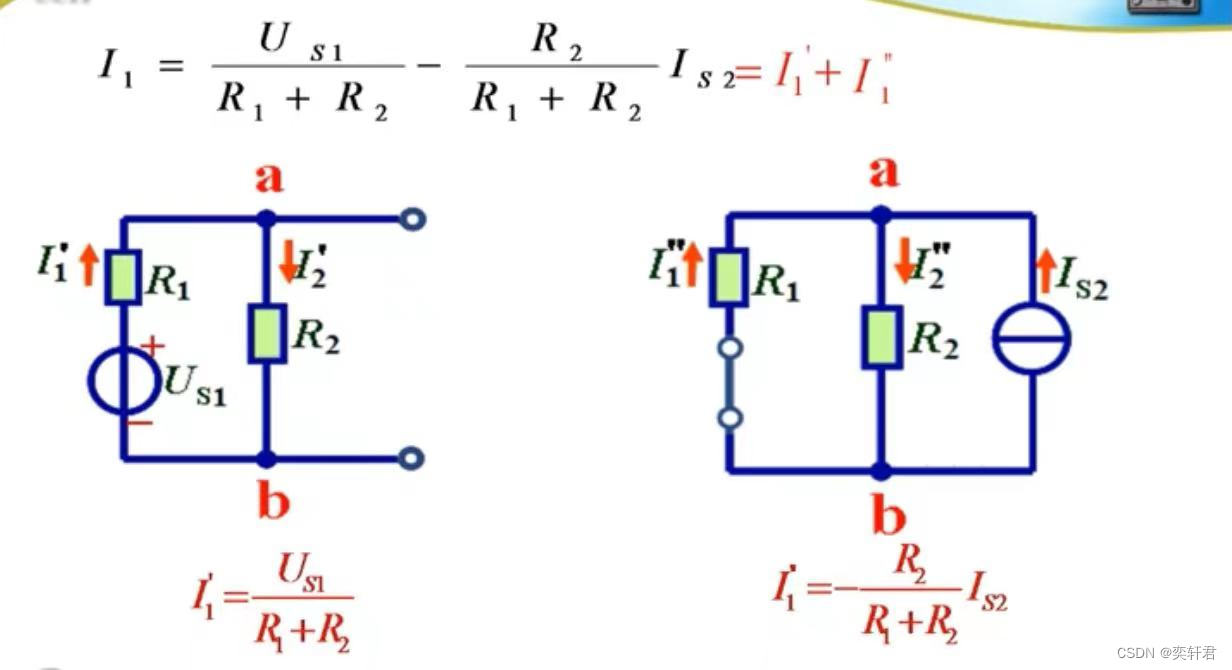

  公式为
  i总=i‘+i"
  u总=V’+V‘’、
  注意；功率P不能叠加

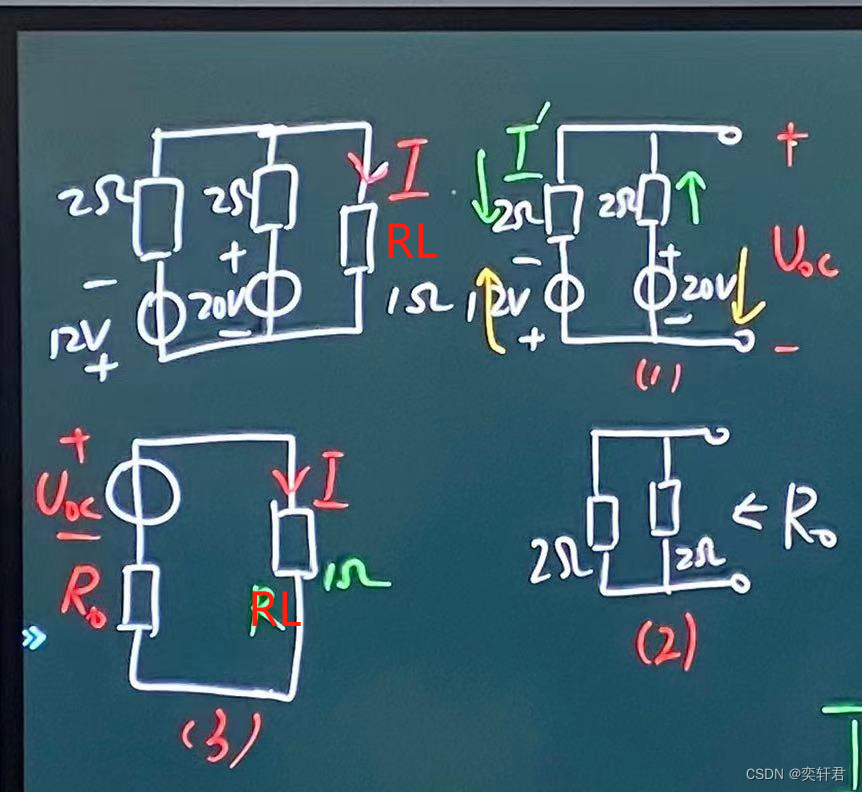

• 戴维南定理
  戴维南定理相比前面几个比较不好理解，我尽可能写的通俗易懂！(保姆级教程)

  个人总结一共四部曲
  第一步；设待求支路负载为RL，先将RL那条支路从电路中去掉，并变成“习惯画法”的电压源（有源二端电压网络）
  第二步；先假定一个电流参考方向！然后在设一个回路参考方向（顺，逆时针）用KVL定律解出电路中电流，再根据串联电路特性，总电流等于各个支路电流，得到电阻上的电流，现在已经知道电阻 上的电流，再根据欧姆定律U=IR，得到支路上电阻的电压，支路上电阻的电压+串联电压源的电压，也就得出这整条支路的电压，然后再根据并联特性，（并联电压支路处处相等）！所以解的Uoc的电压！
  第三步；画出（无源二端网络）也就是去掉电路中的电压源，得到2个电阻并联，再根据两个电阻并联公式R=R1*R2/R1+R2 解的并联电阻Ro之和
  第四步；“回归电路”将待求的RL变成初始的状态，此时变成一个回路，电阻串联，电阻串联等于Ro+RL，最后再根据欧姆定律I=U/R解得出RL的电流

作者刚大一，水平有限，如有错误或建议请指出！创作不易，谢谢大家支持！！！喜欢小编，麻烦给个免费的关注！
