台式机电源相关参数说明
基本参数
电源类型
例:电源类型=台式机电源。
电源类型是指该电源所适用的电脑类型,例如台式机,服务器/工作站等等。
不同类型的电脑对电源的需求是不同的,例如服务器/工作站。

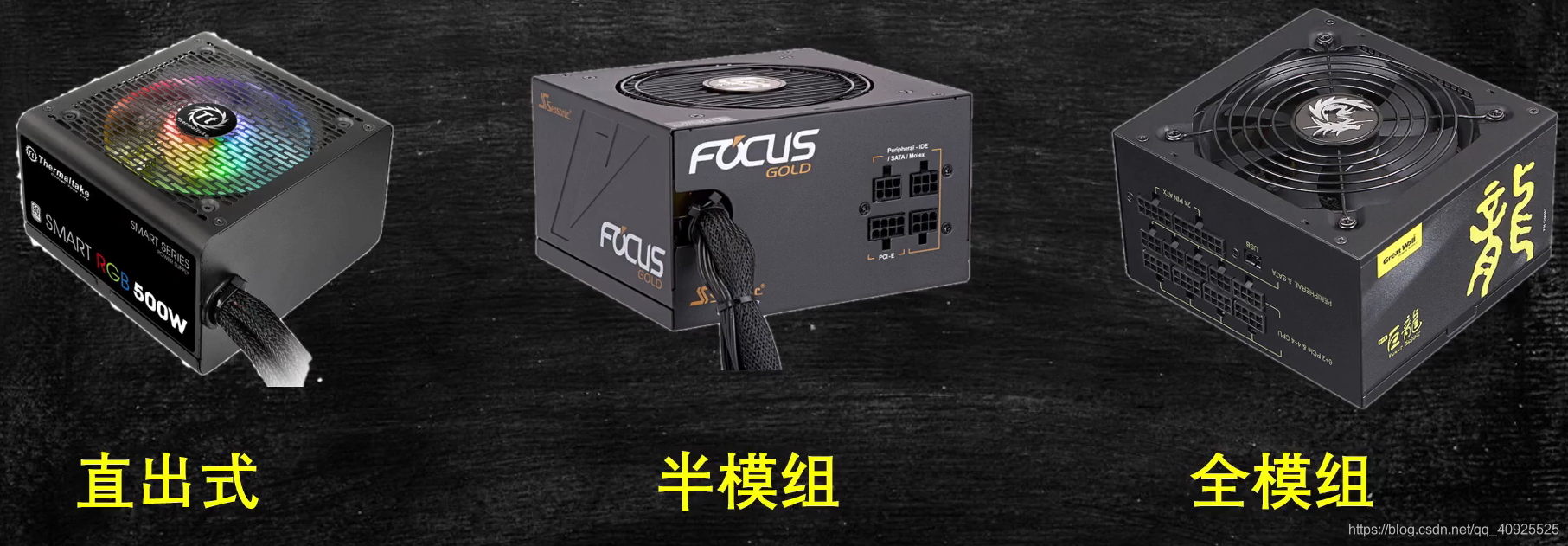

出线类型
例:出线类型=半模组电源。
全模组DIY性更强,可以定制模组线。也会方便走线。但是放久了出现接口氧化和安装失误导致的接口松动可能会出现各种麻烦。
额定功率
例:额定功率=650W。
选购电源时功率选大不选小,小了带不动,出现黑屏,甚至设备烧毁。
最大功率
例:最大功率=700W。
风扇描述
例:风扇描述=14cm智能温控超静音风扇。

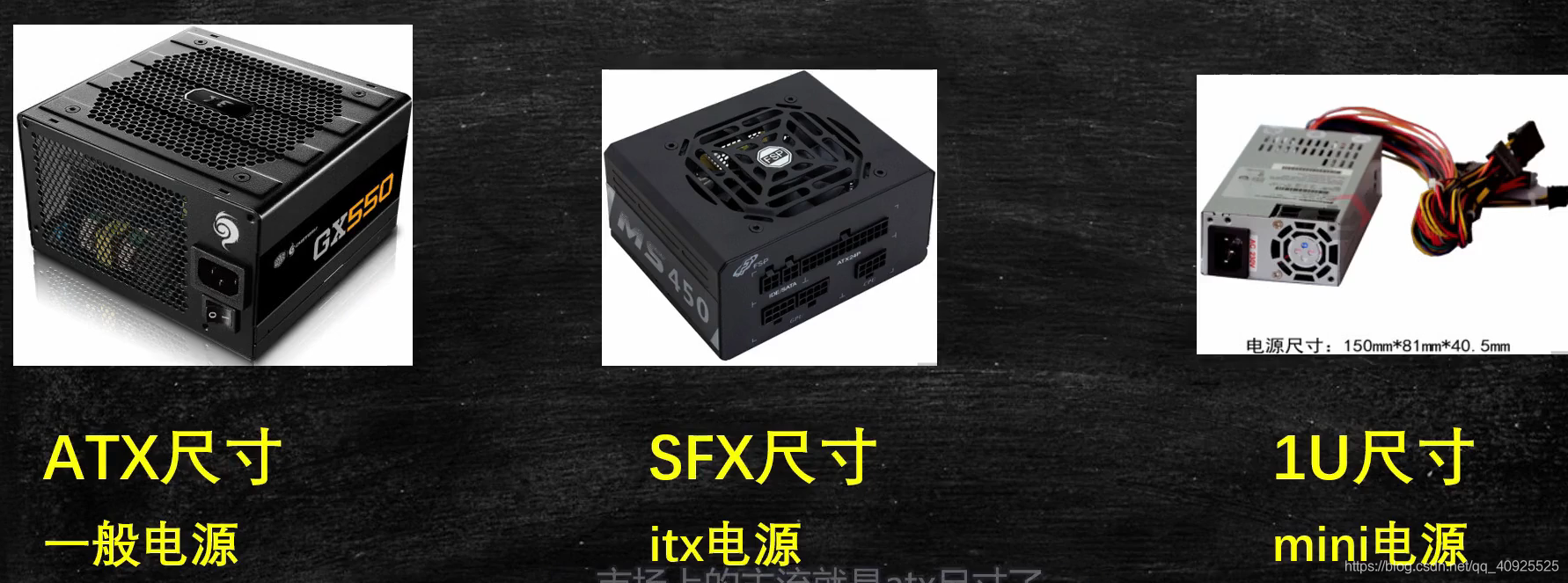

电源尺寸
例:电源尺寸=170×150×86mm。
选购电源时要注意机箱是否能放下该电源。
电源接口

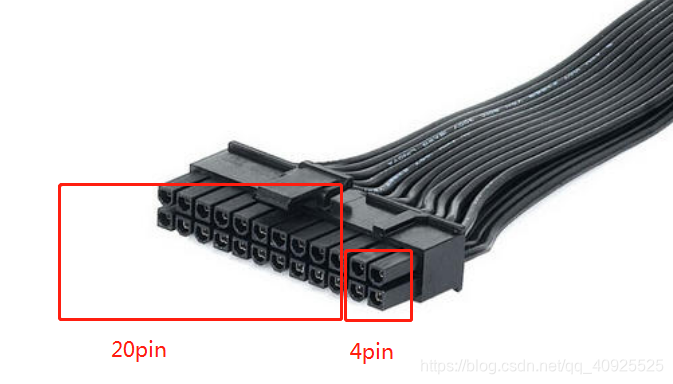

主板接口
例:主板接口=20+4pin。
pin=针脚/引脚/管脚。
20+4也就是24个针脚。
这个就是给主板插的供电接口。

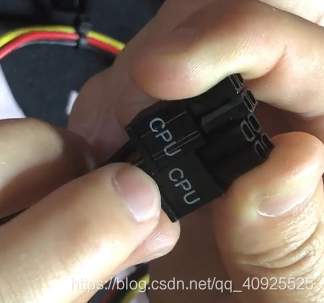

CPU接口(4+4pin)
例:CPU接口(4+4pin)=1个。
这个就是给CPU插的供电接口。
显卡接口(6+2pin)
例:显卡接口(6+2Pin)=4个。
给显卡供电。
硬盘接口
例:硬盘接口=6个。
一般都是使用STAT接口来接硬盘。

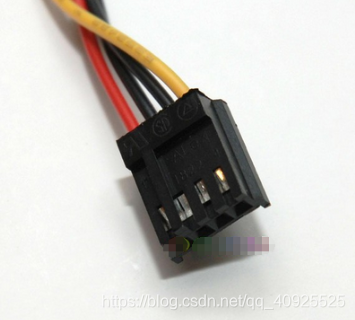

软驱接口(小4pin)
例:软驱接口(小4pin)=1个。
- 小4PIN接口(+12V,并两排2针)
小4Pin接口主要为软驱供电。由于软盘和软驱已经被淘汰,这种接口现在也比较少见了。
小4PIN接口(+12V)一般是给CPU、显卡提供辅助电力支持。

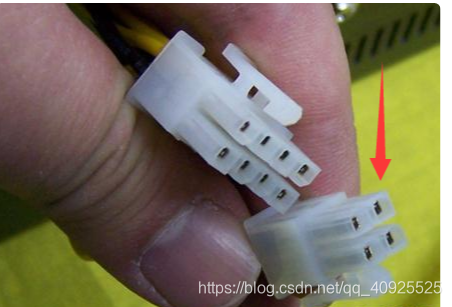

有时也将CPU辅助供电插头称为小4Pin插头,这种插头是正方形的,两排两列
供电接口(大4pin)
例:供电接口(大4pin)=5个。
通常用来给风扇供电。
- 大4PIN D型接口(并排4针)
大4PIN D型接口也叫IDE电源接口,一般是给光驱和硬盘提供电力支持,有时也为机箱风扇、显卡风扇提供电力支持。
大4Pin接口和小4Pin接口的供电电压是完全一样的,可以通过改变插头来直接转换。
其次,电源的线材如果是扁平式的,更容易走线。
走线的原则:粗线压细线,宽线压窄线。
性能参数
交流输入
例:交流输入=115-240V(宽幅),10A,50-60Hz。
3.3V输出电流
例:3.3V输出电流=24A。
5V输出电流
例:5V输出电流=22A。
5Vsb输出电流
例:5Vsb输出电流=3A。
12V输出电流
例:12V输出电流=54A。
-12V输出电流
例:-12V输出电流=0.5A。
其他参数
PFC类型
例:PFC类型=主动式。
PFC(Power Factor Correction)功率因数校正:功率因数指的是有效功率与总耗电量(视在功率)之间的关系,也就是有效功率除以总耗电量(视在功率)的比值。基本上功率因素可以衡量电力被有效利用的程度,当功率因素值越大,代表其电力利用率越高。计算机开关电源是一种电容输入型电路,其电流和电压之间的相位差会造成交换功率的损失,此时便需要PFC电路提高功率因数。
目前的PFC有两种,一种为被动式PFC(也称无源PFC)和主动式PFC(也称有源式PFC)。
因为成本问题,劣质电源几乎都不会使用主动式PFC,而山寨电源基本都是使用水泥PFC,哈哈。所以通过PFC能直观鉴别电源的质量。
保护功能
例:过压保护OVP,过功率保护OPP,短路保护SCP。
转换效率
例:转换效率=90%。
该参数就是下面的80plus认证采用的参数。

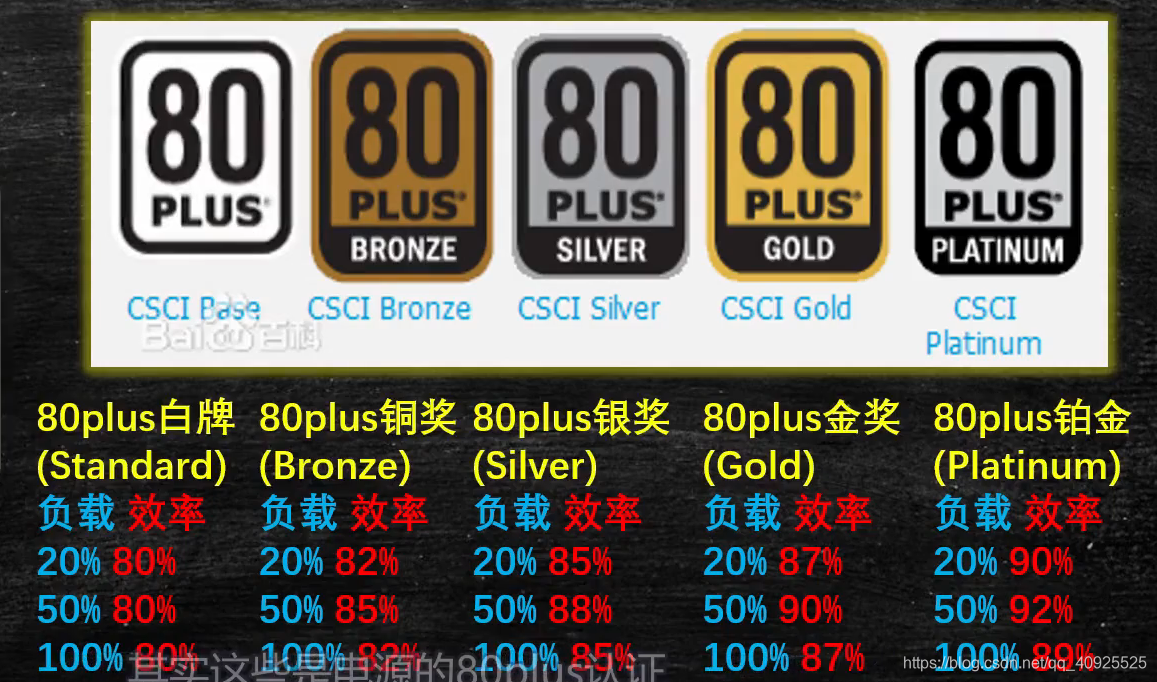

80PLUS认证
80PLUS认证其实说的是电源的转化率,也就是能省多少电,其实这个省电并不会省多少钱。这个认证仅仅代表了电源转化率,而不代表了电源的做工和稳定性。
这个认证其实反映的是电源用料的好坏与产品的用心程度,好的产品认证一定多,但是有认证的产品不一定就是好产品。
我认为这个认证的作用是区分杂牌电源,杂牌电源往往连最基本的白牌认证也没有。
安规认证
例:安规认证=3C,CE,TUV,cTUVus,FCC,BSMI,CB。
国内的3C认证(强制性产品认证制度)总是有些神奇的牌子神奇的通过,比如爵柏这种电源,3C强制要求的PFC(水泥 )和EMI滤波,爵柏虽然都没有,但是它都神奇的通过了,所以3C认证的专业性有待认证。哈哈
电源的作用

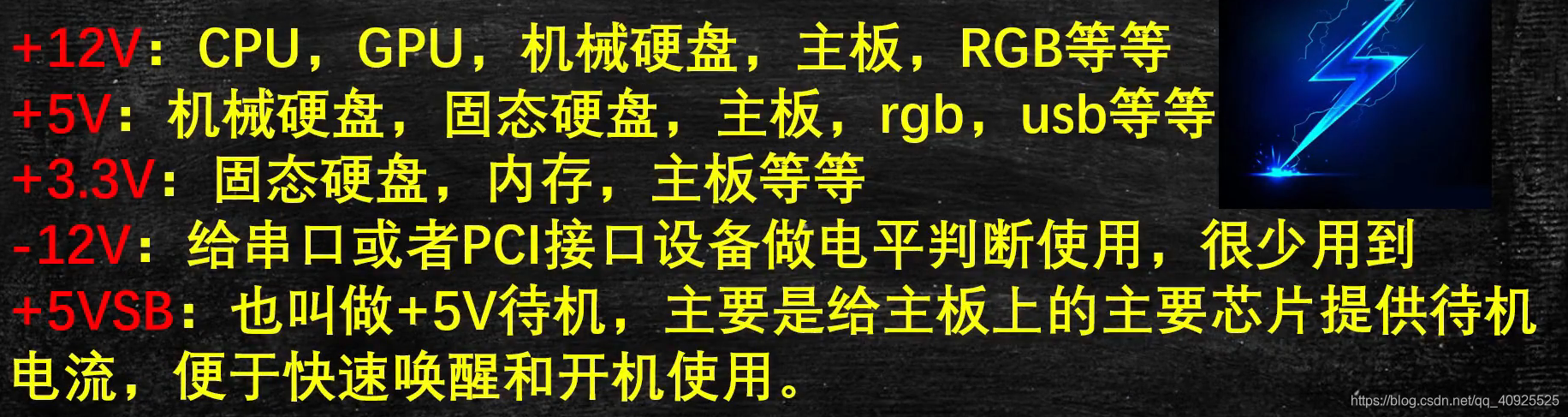

把220V左右的交流电转化成其他硬件需要的稳定的5V,12V等直流电。
电源品牌梯队
- 电源第一梯队:海盗船、海韵、Evga、振华、全汉、台达、酷冷至尊等,当然说的是这些品牌的高端电源= =。
- 电源第二梯队:长城、航嘉、安钛克、迎广、TT、追风者、九州风神、鑫谷、先马等,这些品牌中端电源的性价比都不错。
- 电源第三梯队:金河田、爱国者、大力牛、首席玩家、游戏悍将、骨伽、安耐美等。不推荐,千元机或者捡垃圾可购买。其中游戏悍将生产的红星系列电源现在已经消失不见(懂的都懂),所以游戏悍将很"强大"。
- 杂牌电源:积至、玩嘉、至睿。千万别买。
- 惠普、联想、戴尔这些电源往往是工包和没有售后。别买

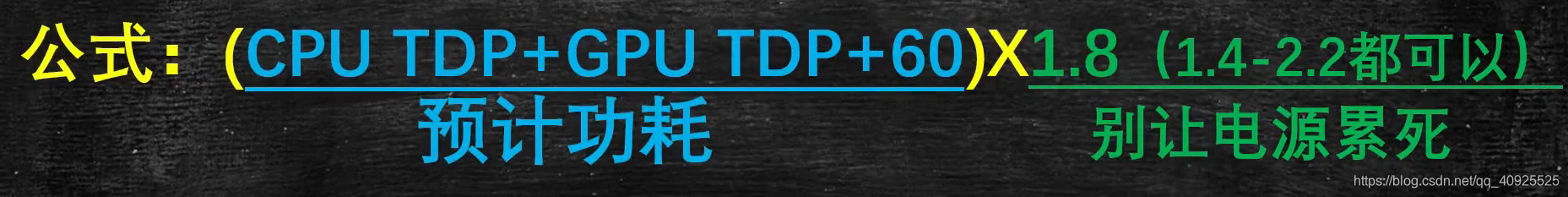

电源功率选择公式
电脑中的耗电主要集中在CPU和显卡两个配件上,其他配件耗电很小,可以忽略。
其中CPU的TDP是热功耗,并不是实际满载功耗。而显卡的TDP和实际满载功耗其实是比较接近的,所以完全可以用显卡的TDP来代替。
乘1.8是要让电源的占用率在40%-60%之间,这样电源转化率最高,可以省点电。
计算得出的结果指的既不是额定功率,也不是峰值功率。而是说的+12V输出功耗。因为显卡和CPU两个散热大户都是+12V供电。
目前大多数电源都是使用的单路+12V输出。双路+12V和多路+12V已经慢慢被取代了。
所谓的纹波不稳炸四方,就是下面这些了:
