OSM地图本地发布(三)-----自定义图层提取

一、准备工作



1.完成数据准备OSM本地发布(二)-----数据准备

2.推荐使用Navicat操作数据库

3.下文是在《在GeoServer中为OpenStreetMap数据设置OSM样式》基础上的改进，可直接看该文实现图层发布

二、OSM字段说明

        planet_osm_line,planet_osm_point,planet_osm_polygon和planet_osm_roads四个数据表中字段官方说明文档：https://wiki.openstreetmap.org/wiki/Zh-hans:Map_Features；以下为对部分字段的整理。

1.共有字段

字段名	说明
osm_id	主键
way	存储的地理数据
name	属性名称
tags	标签，属性描述信息

2.道路相关字段

官方详细说明文档：Map Features - OpenStreetMap highway

字段名称	字段取值	说明
highway	motorway	国家级/省级高速公路。
	trunk	国道/城市快速路。
	primary	省道/主干道。
	motorway_link	其他公路通往高速公路的连接道路，高速公路之间的连接匝道。
	trunk_link	连接国道/快速路与其他国道/快速路或更低级道路的连接路。
	primary_link	连接省道/主干道与其他省道/主干道或更低级道路的连接路。
	proposed	规划道路（未建成道路）。
	construction	在建道路。
	motorway_junction	指定高速公路出口，一般标记在出口匝道与主线的分流处。
	services	服务区。通常位于高速公路或快速公路上
barrier	toll_booth	一个收取道路使用费或费用的地点。

3.水路相关字段

官方详细说明文档：Map Features - OpenStreetMap waterway

字段名称	字段取值	说明
waterway	river	河流的线性流动，在流动的方向
	riverbank	河流的水域覆盖区域
	canal	人工"开放式流动"水道用于输送有用的水用于运输、供水或灌溉。
	fairway	湖或海中的通航路线，通常以浮标或信标为标志。

4.铁路相关字段

官方详细说明文档：​​​​​​​Map Features - OpenStreetMap railway

字段名称	字段取值	说明
railway	construction	在建铁路。
	disused	废弃铁路，路基、铁轨还没有被拆除。
	rail	在该国标准轨距上的全尺寸旅客或货物列车
	station	火车站
bridge	yes	桥梁
electrified	contact_line/rail/yes/no	架空电力线/第三轨供电/电气化，但是供电方式不详/非电气化铁路
service	siding	侧线，长度较短的轨道，并行(及连接)于主线。
	spur	专用线，长度较短，连接企业、厂矿。
	yard	站线，车站内的线路。
usage	main/branch/industrial/military/tourism	铁路主要用途(主线/支线/工业/军事/旅游)
public_transport	station	铁路客运专站。

5.设施相关字段

官方详细说明文档：Map Features - OpenStreetMap amenity

字段名称	字段取值	说明
amenity	ferry_terminal	渡轮站/渡轮码头，渡轮停靠站可供人和车辆上船。
	townhall	市政厅，乡，镇，市等地方政府的办公大楼，或者是社区公所。

6.土地类型相关字段

官方详细说明文档：Map Features - OpenStreetMap landuse

字段名称	字段取值	说明
landuse	commercial	商业办公用地
	construction	建筑工地
	education	主要用于教育目的/设施的区域。
	industrial	工业用地，包括工厂、车间和仓储用地。
	residential	居住区。
	forest	林业用地。
	railway	铁路用地，一般不对公众开放。
	reservoir	水库

7.线路相关字段

官方详细说明文档：Map Features - OpenStreetMap route

字段名称	字段取值	说明
route	ferry	渡轮从两端来回行驶的线路。（航线）

8.边界相关字段

官方详细说明文档：Map Features - OpenStreetMap boundary

字段名称	字段取值	说明
boundary	administrative	行政边界。
	maritime	不是行政边界的海洋边界：基线、毗连区和专属经济区

9.地区相关字段

官方详细说明文档：Map Features - OpenStreetMap place

字段名称	字段取值	说明
place	country	国家高级政治/行政区域。
	province	省
	county	县
	city	市
	suburb	城镇或城市的一部分，有一个众所周知的名字
	borough	大城市的一部分被归入行政单位。
	town	一个重要的城市中心，在村庄和城市之间

三、执行sql语句生成不同图层的表

注意​：​​​​​​默认生成图层的坐标系：EPSG:3857

这里以生成简易地图为例，图层主要包括：建筑物、地名、道路、河流、水域等。

表 1 建筑物面图层(building)

字段名	类型	是否不为空	说明
name	text	否	名称
building	text	否	建筑物类型
aeroway	text	否	航空相关建筑物

DROP TABLE IF EXISTS "building";
CREATE TABLE "building" AS (
		SELECT "name",way,building,aeroway
		FROM planet_osm_polygon
		WHERE
		( "building" IS NOT NULL AND "building" != 'no' )
		OR "aeroway" = 'terminal'
		OR "waterway" = 'dam'
		OR man_made = 'pier'
		ORDER BY z_order ASC
);
CREATE INDEX "building_way_idx" ON "building" USING gist (way);

表 2 全国行政地名点图层(placenames_medium)

字段名	类型	是否不为空	说明
name	text	否	名称
place	text	否	地名行政等级类型：state首都/city城市/ferry港口码头/small_town村庄、乡/large_town街道、办事处 /town镇
capital	text	否	城市分类：3首都/4省会城市/5二级城市/6城市各区
amenity	text	否	其他属性

DROP TABLE IF EXISTS "placenames_medium";
CREATE TABLE "placenames_medium" AS (
  SELECT
	   (CASE WHEN "name" = '澳門 Macau' THEN '澳门'
        WHEN "name" = '香港 Hong Kong' THEN '香港'
        ELSE "name" END) as "name",
	   way,
		 (CASE WHEN "amenity" = 'ferry_terminal' THEN 'ferry'
        ELSE place END) as place,
		(CASE WHEN capital = 'yes' and name = '北京市' THEN '3'
        WHEN capital = 'yes' and name <> '北京市' THEN '4'
				WHEN capital = '3' and name <> '北京市' THEN null
				WHEN name in ('澳門 Macau', '香港 Hong Kong') and place = 'city' THEN '4'
        ELSE capital END) as capital,
        amenity
  FROM planet_osm_point
  WHERE place IN ('state','city','metropolis','town','large_town','small_town') AND osm_id <> '8899974086' OR amenity = 'ferry_terminal'
);
CREATE INDEX "placenames_medium_way_idx" ON "placenames_medium" USING gist (way);

表 3 道路线图层(route_line)

字段名	类型	是否不为空	说明
osm_id	int8(64)	否	主键id
name	text	否	道路名称
highway	text	否	道路类型
aeroway	text	否	航空道路类型
oneway	text	否	是否单向道路：yes是
tunnel	text	否	是否为隧道：yes是/no不是

DROP TABLE IF EXISTS "route_line";
CREATE TABLE "route_line" AS (
  SELECT osm_id,"name",way,
	  (CASE WHEN route = 'ferry' THEN	'ferry'
		 ELSE highway END) AS highway,
		 aeroway,
	  CASE WHEN oneway IN ('yes','true','1') THEN 'yes'::text END AS oneway,
    case when tunnel IN ( 'yes', 'true', '1' ) then 'yes'::text
      else 'no'::text end as tunnel,
    case when service IN ( 'parking_aisle',
      'drive_through','driveway' ) then 'INT_minor'::text
      else service end as service
  FROM planet_osm_line
  WHERE highway IS NOT NULL
  OR "aeroway" IN ('apron','runway','taxiway')
  OR route = 'ferry'
  ORDER BY z_order
);
CREATE INDEX "route_line_way_idx" ON "route_line" USING gist (way);

表 4 河流线图层(river)

字段名	类型	是否不为空	说明
name	text	否	名称
natural	text	否	自然或人工河流
landuse	text	否	土地利用类型
waterway	text	否	水路类型：river河流

DROP TABLE IF EXISTS "river";
CREATE TABLE "river" AS (
  SELECT
	(CASE WHEN name in ('金沙江','长江','扬子江') THEN '长江'
		WHEN name in ('黄河','རྨ་ཆུ། 玛曲','黄河 济南市—德州市界') THEN '黄河'
		WHEN name in ('喀拉额尔齐斯河','喀拉额尔齐斯河;额尔齐斯河','Джалгызагат-Хэ') THEN '额尔齐斯河'
		ELSE "name" END) as "name" ,
	"natural", "landuse", "waterway", "way"
  FROM planet_osm_line
  WHERE "waterway" IN ('river','riverbank')
  ORDER BY z_order asc
);
CREATE INDEX "river_idx" ON "river" USING gist (way);

表 5 水域边界线图层(water_outline)

字段名	类型	是否不为空	说明
name	text	否	名称
natural	text	否	水域类型：water水域
landuse	text	否	土地利用类型：reservoir蓄水池/basin盆地/grass草地
waterway	text	否	水路类型：stream自然流动水路/river河流/canal运河/riverbank河岸/fish_pass/drain下水道
water	text	否	河流类型

DROP TABLE IF EXISTS "water_outline";
CREATE TABLE "water_outline" AS (
  SELECT "name","natural", "landuse", "waterway",  "water", "way"
  FROM planet_osm_line
  WHERE "natural" IN ('lake','water')
  OR "waterway" IN ('canal','mill_pond','river','riverbank')
  OR "landuse" IN ('basin','reservoir','water')
  ORDER BY z_order asc
);
CREATE INDEX "water_outline_way_idx" ON "water_outline" USING gist (way);

表 6 水域面图层(water)

字段名	类型	是否不为空	说明
name	text	否	名称
natural	text	否	水域类型：hot_spring温泉/lake湖泊/ shingle河滨海滨/water水域/wetland湿地
landuse	text	否	土地利用类型
waterway	text	否	水路类型
water	text	否	系列水域名称

DROP TABLE IF EXISTS "water";
CREATE TABLE "water" AS (
  SELECT "name","natural", "landuse", "waterway",  "water", "way"
  FROM planet_osm_polygon
  WHERE "natural" IN ('lake','water')
  OR "waterway" IN ('canal','mill_pond','river','riverbank')
  OR "landuse" IN ('basin','reservoir','water')
  ORDER BY z_order asc
);
CREATE INDEX "water_way_idx" ON "water" USING gist (way);

完整SQL:

DROP TABLE IF EXISTS "building";
CREATE TABLE "building" AS (
		SELECT "name",way,building,aeroway
		FROM planet_osm_polygon
		WHERE
		( "building" IS NOT NULL AND "building" != 'no' )
		OR "aeroway" = 'terminal'
		OR "waterway" = 'dam'
		OR man_made = 'pier'
		ORDER BY z_order ASC
);
CREATE INDEX "building_way_idx" ON "building" USING gist (way);


DROP TABLE IF EXISTS "placenames_medium";
CREATE TABLE "placenames_medium" AS (
  SELECT
	   (CASE WHEN "name" = '澳門 Macau' THEN '澳门'
        WHEN "name" = '香港 Hong Kong' THEN '香港'
        ELSE "name" END) as "name",
	   way,
		 (CASE WHEN "amenity" = 'ferry_terminal' THEN 'ferry'
        ELSE place END) as place,
		(CASE WHEN capital = 'yes' and name = '北京市' THEN '3'
        WHEN capital = 'yes' and name <> '北京市' THEN '4'
				WHEN capital = '3' and name <> '北京市' THEN null
				WHEN name in ('澳門 Macau', '香港 Hong Kong') and place = 'city' THEN '4'
        ELSE capital END) as capital,
        amenity
  FROM planet_osm_point
  WHERE place IN ('state','city','metropolis','town','large_town','small_town') AND osm_id <> '8899974086' OR amenity = 'ferry_terminal'
);
CREATE INDEX "placenames_medium_way_idx" ON "placenames_medium" USING gist (way);

DROP TABLE IF EXISTS "route_line";
CREATE TABLE "route_line" AS (
  SELECT osm_id,"name",way,
	  (CASE WHEN route = 'ferry' THEN	'ferry'
		 ELSE highway END) AS highway,
		 aeroway,
	  CASE WHEN oneway IN ('yes','true','1') THEN 'yes'::text END AS oneway,
    case when tunnel IN ( 'yes', 'true', '1' ) then 'yes'::text
      else 'no'::text end as tunnel,
    case when service IN ( 'parking_aisle',
      'drive_through','driveway' ) then 'INT_minor'::text
      else service end as service
  FROM planet_osm_line
  WHERE highway IS NOT NULL
  OR "aeroway" IN ('apron','runway','taxiway')
  OR route = 'ferry'
  ORDER BY z_order
);
CREATE INDEX "route_line_way_idx" ON "route_line" USING gist (way);

DROP TABLE IF EXISTS "river";
CREATE TABLE "river" AS (
  SELECT
	(CASE WHEN name in ('金沙江','长江','扬子江') THEN '长江'
		WHEN name in ('黄河','རྨ་ཆུ། 玛曲','黄河 济南市—德州市界') THEN '黄河'
		WHEN name in ('喀拉额尔齐斯河','喀拉额尔齐斯河;额尔齐斯河','Джалгызагат-Хэ') THEN '额尔齐斯河'
		ELSE "name" END) as "name" ,
	"natural", "landuse", "waterway", "way"
  FROM planet_osm_line
  WHERE "waterway" IN ('river','riverbank')
  ORDER BY z_order asc
);
CREATE INDEX "river_idx" ON "river" USING gist (way);

DROP TABLE IF EXISTS "water_outline";
CREATE TABLE "water_outline" AS (
  SELECT "name","natural", "landuse", "waterway",  "water", "way"
  FROM planet_osm_line
  WHERE "natural" IN ('lake','water')
  OR "waterway" IN ('canal','mill_pond','river','riverbank')
  OR "landuse" IN ('basin','reservoir','water')
  ORDER BY z_order asc
);
CREATE INDEX "water_outline_way_idx" ON "water_outline" USING gist (way);

DROP TABLE IF EXISTS "water";
CREATE TABLE "water" AS (
  SELECT "name","natural", "landuse", "waterway",  "water", "way"
  FROM planet_osm_polygon
  WHERE "natural" IN ('lake','water')
  OR "waterway" IN ('canal','mill_pond','river','riverbank')
  OR "landuse" IN ('basin','reservoir','water')
  ORDER BY z_order asc
);
CREATE INDEX "water_way_idx" ON "water" USING gist (way);

执行上述SQL语句生成不同图层。

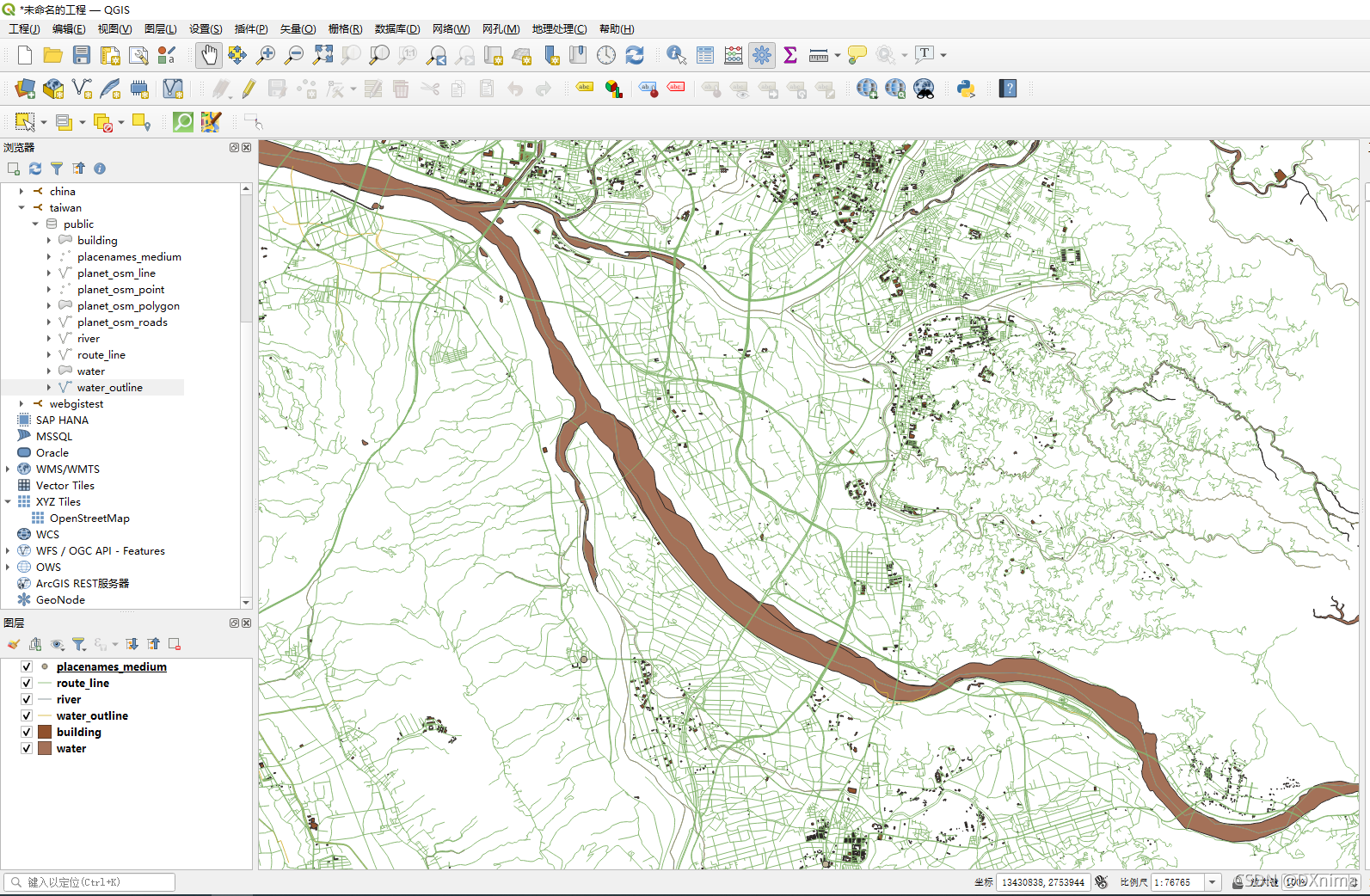

四、QGIS查看图层

 到此地图雏形基本显现，但直观看上去很乱，后面将对其进行样式调节并发布到Geoserver中。
