Altium Designer遇到原理图中的所有的器件都连上了,但是生成PCB却没连上的解决办!!!!!!!

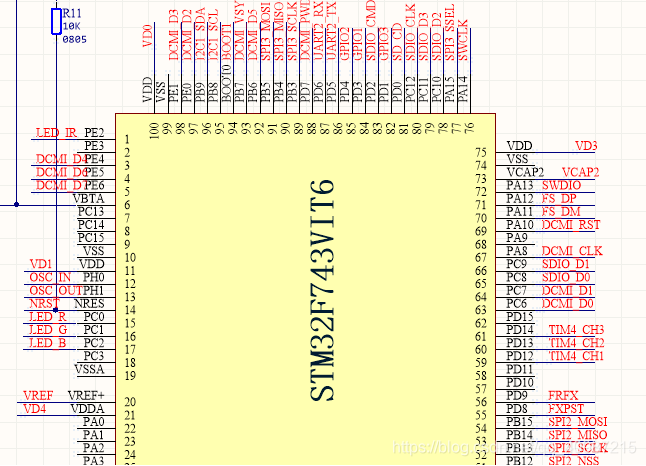

一、原理图的器件的引脚和它对应的封装引脚没有进行正确的匹配,如下图

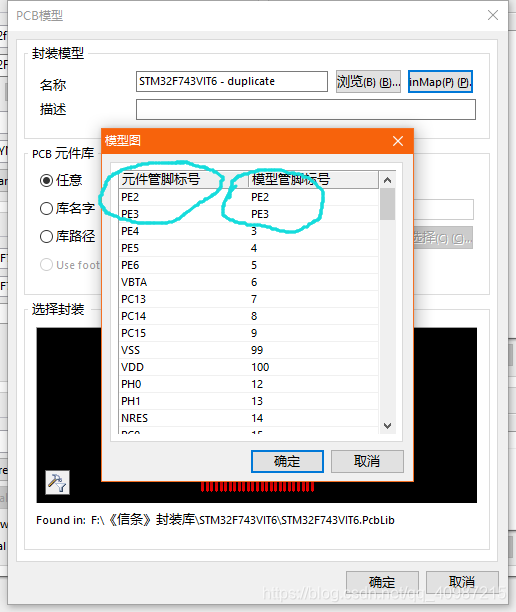

如果你的元件管脚编号是英文的端口号,不是数字从1到最后一个引脚,那么在你给他添加封装的时候模型管脚也会是对应的英文的端口号,这样子就会出现标题所说的情况(造成此原因是因为元件管脚标号和模型管脚编号对应不上)

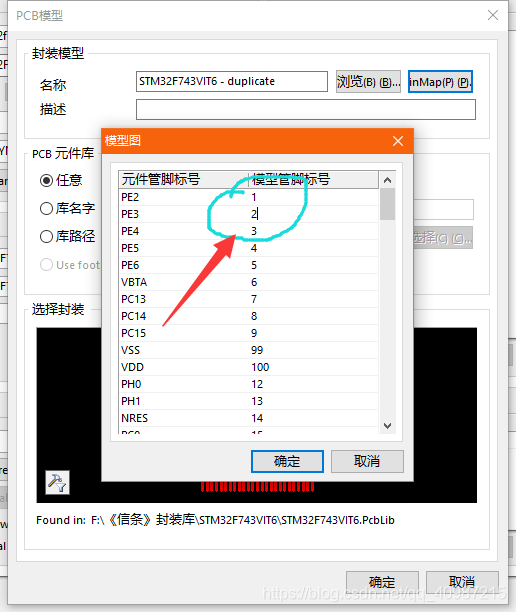

解决办法:修改模型管脚标号,修改成全都是数字的标号,并且和元件管脚的数字标号所对应。如下图



*****************特别注意一下在画封装的时候需要注意在放引脚的时候应该把数字序号放在外边,引脚编号放在内部***********



下图就是颠倒的顺序
