地震勘探基础（四）之地震干扰波

地震记录的干扰波

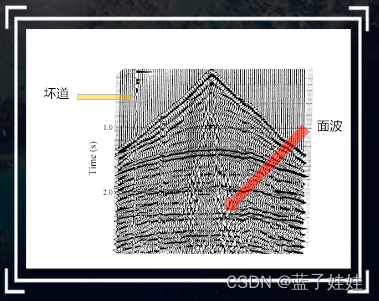

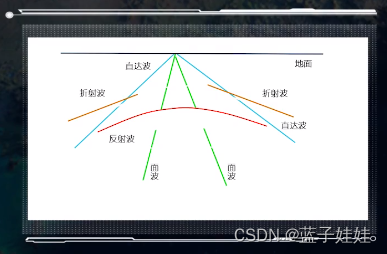

如下图所示，图上有坏道，面波这样的干扰波。

什么是有效波和干扰波？

• 有效波（Signal）：可用来解决所提出的地质任务的波。
• 干扰波（Noise）：所有妨碍辨认，追踪有效波的其他波。

所谓提高地震资料的信噪比，也就是提高有效波能量和干扰波能量的比例。

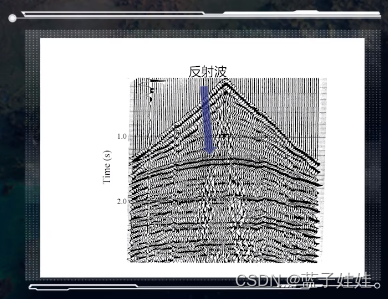

值得注意的是，有效波和干扰波是相对的。在反射波地震勘探中，反射波是有效波，其他波是干扰波；

折射波地震勘探中，折射波是有效波，其他波是干扰波。

干扰波主要分为规则干扰波和随机干扰波。规则干扰波具有一定的频率，波长或视速度等特征，能在地震记录上以一定同相轴出现的干扰波，比如声波、面波、折射波、多次波，侧面波，工业干扰等等。

随机干扰波指的是没有一定规律，没有一定传播方向或频率等特征，在地震记录上形成杂乱无章的干扰背景。随机干扰一般是由自然条件，激发条件，人为条件等等引起的。

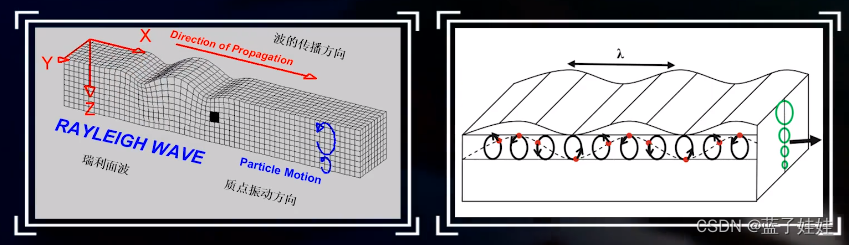

在反射波地震勘探中，面波是常见的干扰波，最常见的是瑞利面波（地滚波），沿着波的传播方向，质点振动呈现逆时针椭圆方向运动。

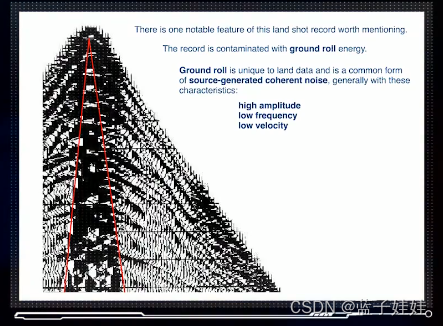

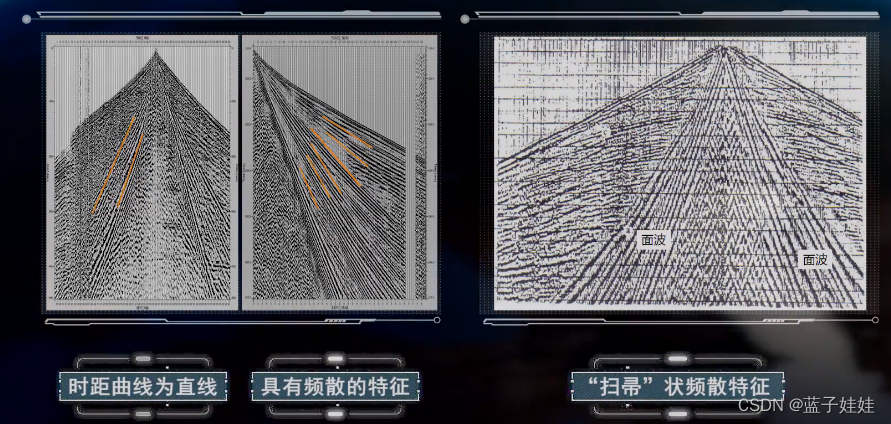

在共炮点的地震记录中，面波具有以下特征：
(1) 能量强，频率低，纵向衰减快，横向衰减慢，视速度低。

(2) 时距曲线为直线，具有频散的特征，形成“扫帚”状频散特征。

在野外采集中，可以通过改善激发条件（在潜水面以下激发，加大偏移距，检波器组合等措施）压制面波，室内可以采用频率滤波，频率波数域滤波等数学方法压制面波。

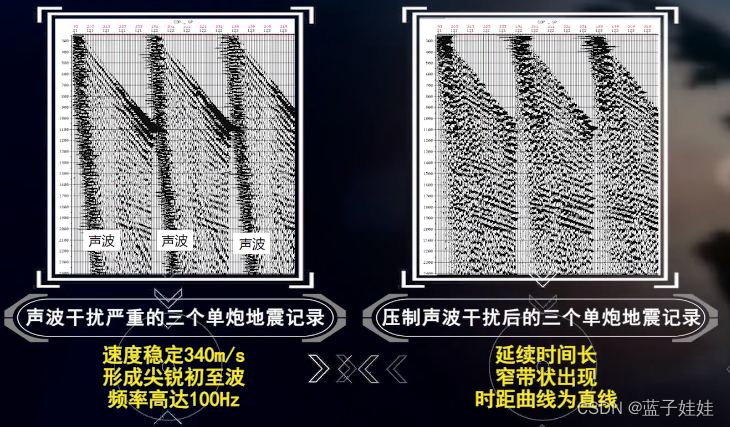

在浅井，坑中，空中使用炸药震源激发，或者使用重锤撞击地面时，容易产生声波干扰。

在共炮点地震记录上，声波干扰具有以下特点：速度稳定在 340m/s，在地震记录上形成尖锐，强的初至波，频率高达100Hz，延续时间长，呈窄带状出现，时距曲线为直线。

在野外采集中，可以通过改善激发条件（井中注水，土块埋井，加大偏移距）等措施来压制声波。室内处理可以采用频率滤波等数学方法来压制。

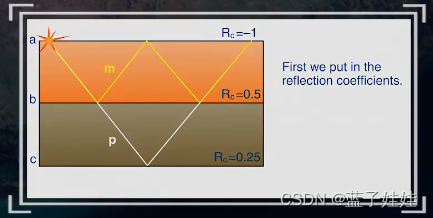

在反射波地震勘探中，从震源出发到达接收点时，在地下地层界面之间，发生了一次以上的反射的波称为多次反射波。

多次反射波产生的条件需要有良好的反射界面，也就是存在较大的波阻抗差。

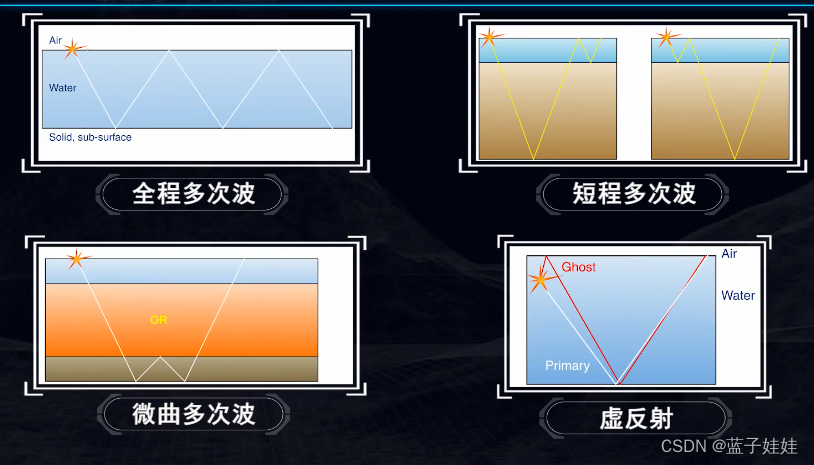

多次波根据特点可分为全程多次波，短程多次波，微曲多次波（层间多次波），虚反射（伪波）。

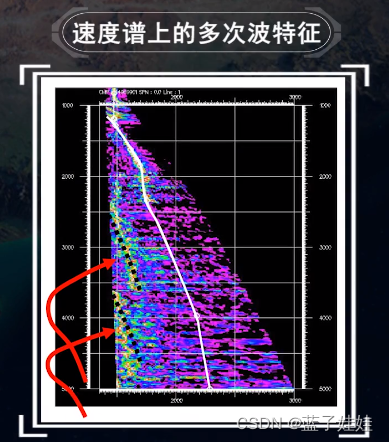

全程多次波和短程多次波相对比较容易识别，识别微曲多次波相对困难。多次波的识别可以利用自相关函数进行识别，也可以通过速度谱上的低速特征加以识别。

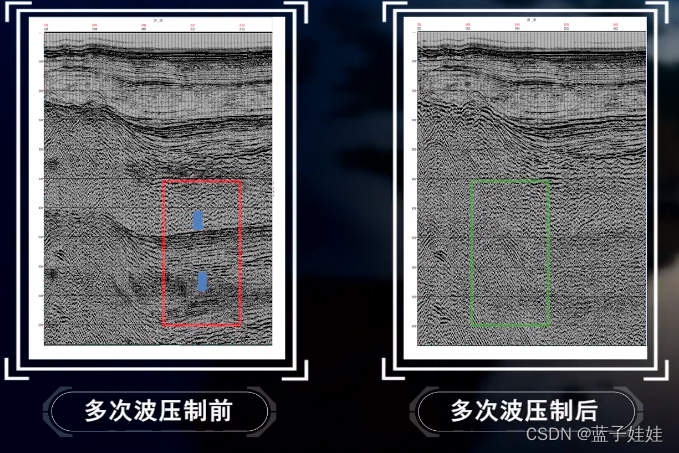

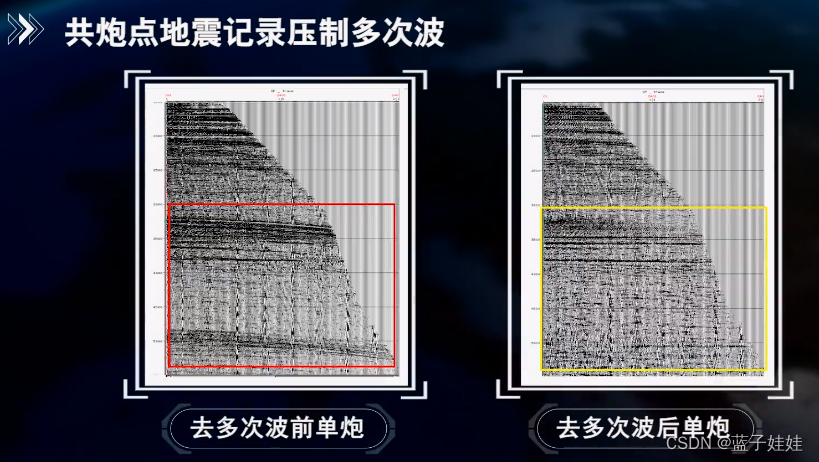

地震多次覆盖的共中心点水平叠加技术是压制多次波的有效方法，其原理是多次波经过动校正后，还存在剩余时差，水平叠加不能同向叠加，这样就可以相对压制多次波。而一次波动校正后不存在剩余时差，同向叠加，一次波相对得到增强。

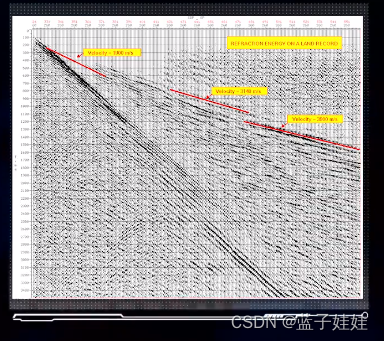

如果浅层有高速层，或者地层下面的老地层埋藏较浅时，可以观测到浅层折射波。

浅层折射波主要干扰浅层记录，速度取决于浅层或者高速层的速度，时距曲线为直线，野外没有办法进行压制。室内可以采用频率波数域滤波进行压制。

当地震测线进行高压电线时，在地震记录上会产生50Hz交流电干扰，其特点是干扰集中在50Hz的干扰频率，室内可以采用线波滤波的方法加以压制。

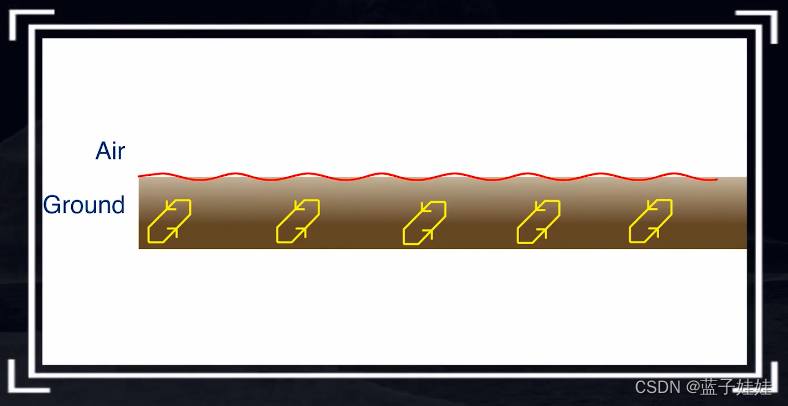

陆地上有风吹草动引起的环境噪音，地震资料采集期间，工农业生产产生的噪声，还有近地表环境引起的层面波和散射波等干扰波。
