Opendaylight架构设计分析

1.Opendaylight架构设计分析

SDN（Software Defined Network）即软件定义网络，是一种网络设计理念，或者一种推倒重来的设计思想。SDN的理念是将原来封闭在通用网络硬件的控制平面抽取、独立出来并软件化为SDN控制器，这个控制器如同网络的“大脑”控制网络中的所有设备。OpenDaylight是Linux基金会管理的开源SDN控制器，依托强大的社区支持和功能特性，已成为最受瞩目的开源SDN控制器。
OpenDaylight(ODL)高度模块化、可扩展、可升级、支持多协议。北向接口可扩展性强，REST型API用于松耦合应用，OSGI型用于紧耦合应用。引入SAL屏蔽不同协议的差异性。南向支持多种协议插件，如OpenFlow 1.0、 OpenFlow 1.3、OVSDB、NETCONF、LISP、BGP、PCEP和SNMP等。底层支持传统交换机、纯Openflow交换机、混合模式的交换机。ODL控制平台采用了OSGI框架，实现了模块化和可扩展化，为OSGI模块和服务提供了版本和周期管理。ODL靠社区的力量驱动发，支持工业级最广的SDN和NFV使用用例。ODL每6个月推出一个版本，经历的版本为Hydrogen、Helium、Lithium、Beryllium、Boron、Carbon等。

1.1架构概述

OpenDaylight架构分为南向接口层、控制平面层、北向接口层和网络应用层。OpenDaylight架构图如下图所示。

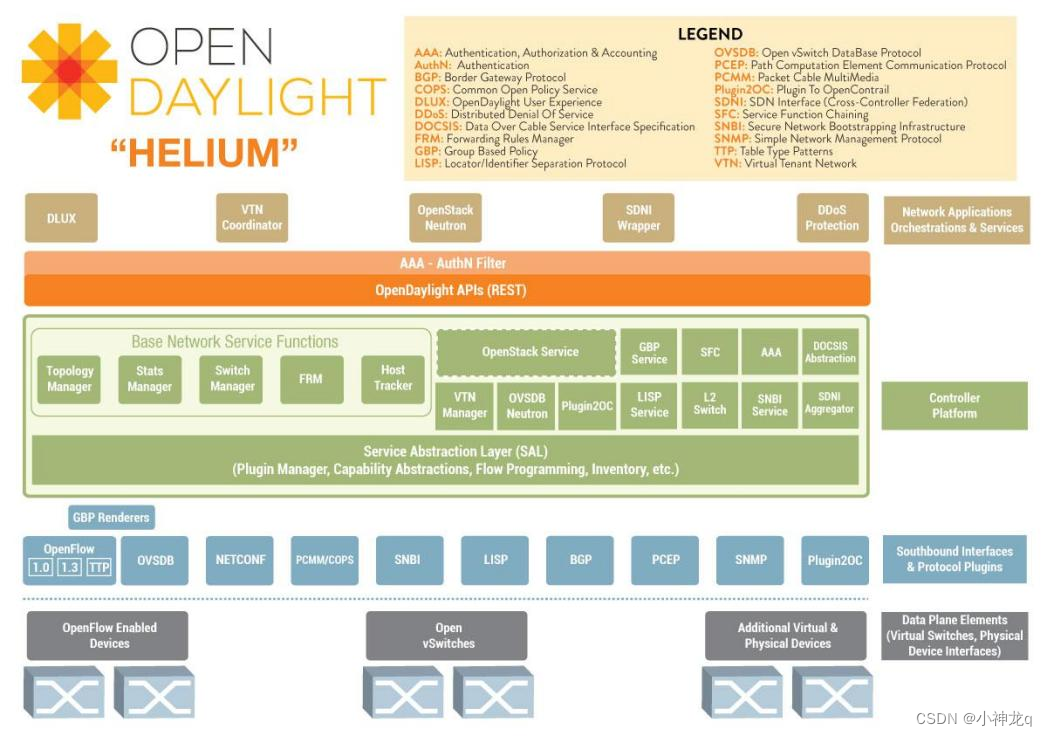

图1 ODL整体架构图
南向接口层：包含多种协议插件，如OpenFlow 1.0、 OpenFlow 1.3、OVSDB、NETCONF、LISP、BGP、PCEP和SNMP等。南向接口层使用Netty来管理底层的并发IO.
控制平面层：包含MD-SAL、网络功能、网络服务和网络抽象等模块，其中MD-SAL（Model Driven Service Abstraction Layer）是OpenDaylight的核心，所有模块都需要向其注册才可使用。MD-SAL也是整个控制器的管理中心，负责数据存储、请求路由、消息的订阅和发布等.
北向接口层：包含开放API接口（包括REST API和OSGI）和认证模块.
网络应用层：包含各种基于OpenDaylight北向接口层的各种应用集合，如Management GUI/CLI、VTN Coordinator、D4A Protection和OpenStack Neutron等.

1.2南向接口和协议模块设计

1.2.1南向接口

ODL向下层提供的接口称之为南向接口，南向接口支持多种协议。如OpenFlow 1.0、 OpenFlow 1.3,OVSDB、NETCONF、LISP、BGP、PCEP和SNMP等。这些协议模块以插件的方式动态挂在SAL上。
南向接口使用netty来管理底层的并发IO。Netty是提供异步的、事件驱动的网络应用框架，该框架健壮性、可扩展性良好，而且还具有延时低、节省资源等特点。Netty使用简单，功能强大，支持多种主流协议。定制性强，可以通过channelHandler对通信框架进行灵活扩展，适用于支持多种协议的南向接口。

1.2.2协议模块

协议模块主要有OpenFlow、OVSDB、NETCONF、LISP、BGP、PCEP和SNMP等协议模块。其中OF最具代表性，OF是控制器与交换机之间的通信准则，管理网络设备会话连接以及协议交互，一方面监听底层设备的消息，另一方面将上层请求下发到底层设备，此外还支持链路发现服务。
为了用以太网交换机建SDN，提出一个南向接口插件。如下图所示，可通过这个插件中的SNMP和CLI把流配置安装到以太网交换机的转发表、ACL 和VLAN表中，此外需要拓展SAL的API去支持一些设置。

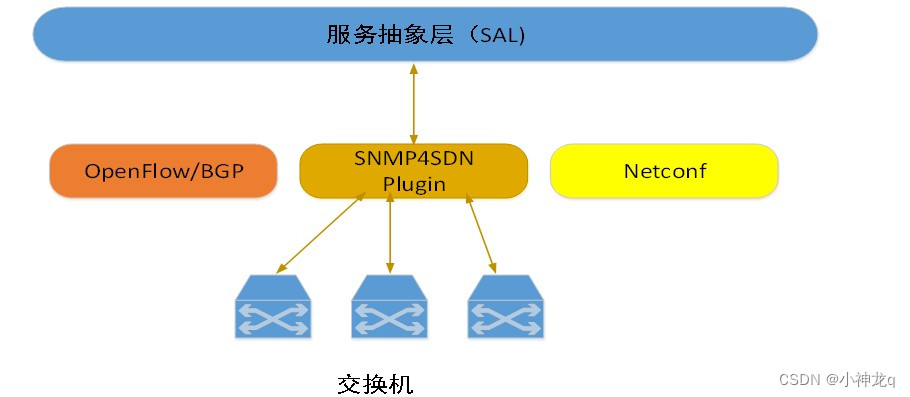

图2 SNMP协议插件图
OVSDB插件用于实现open VSwitch数据库管理协议，允许南向接口配置虚拟交换机。而LISP插件与LISP服务相互协作，为数据平台设备提供映射服务。
BGP协议用于支持BGP链路状态分布，作为网络层拓扑信息来源。而PCEP协议用于支持路径计算单元协议，为底层网络实例化路径。

1.3控制器平台层设计

1.3.1基本网络服务功能

控制器基本服务功能模块包含拓扑管理、统计管理模块、交换机管理模块、转发管理模块、主机追踪模块、ARPHandler模块。控制器需要知道设备的能力以及可到达性等才能控制设备，这些信息由拓扑管理模块存储、管理。而 ARP handler、 Host Tracker、 Device Manager 和Switch Manager 等其他模块帮助生成拓扑数据库。
拓扑模块管理节点、连接、主机等信息，负责拓扑计算。拓扑模块与OF协议模块、ARPHandler模块、HostTracker模块、SAL模块等紧密联系，通过与这些模块的交互获取节点、连接、主机等信息。协议插件模块中的DiscoveryService向拓扑模块提供交换机节点及链路信息，HostTracker模块提供主机信息。
统计模块用于收集流、端口、表的统计信息，并开放相关API。交换机管理模块用于管理南向接口连接的底层设备。转发管理模块就是负责管理转发规则，以增、删、改、查流规则实现管理。由上层下达事件或是底层上报事件。该模块循环读取事件，并对不同的事件进行针对性处理。
主机追踪模块负责追踪主机信息，记录主机的IP、MAC、Vlan以及连接交换机的节点和端口信息。该模块依赖于ARPhandler模块，当ARPhandler模块发现是单播发送ARP数据包，则通知hosttracker模块学习主机信息。该模块接收到主机上报的ARP消息，先判断主机信息是否已经存在，若不存在则缓存主机信息并下发新增规则消息。若存在，则删除旧信息，再缓存新信息并下发新增规则消息。
ARPHandler模块用于监听IPV4和ARP数据包，从中获取相关主机信息，并根据不同情况作出不同反应。拓扑模块与HostTracker模块都依赖于该模块。Openflow协议模块收到ARP或是IPV4包后交给SAL，借SAL转交给ARPhandler模块。ARPhandler对这两种数据包分别进行处理，若是IPV4则进入handlePuntedIPPacket处理流程，若是ARP数据包则进入handleARPPacket处理分支流程。

1.3.2服务抽象层

SAL模块是控制器模块化设计的核心，支持多种南向协议，屏蔽了协议间差异，为上层模块和应用提供一致性的服务。如图3，SAL根据插件提供的特性来构建服务，服务请求被SAL映射到合适的插件上，采用合适的南向协议跟底层设备进行交互，各个插件之间独立并且跟SAL松耦合。SAL层提供的服务有数据包服务（Data Packet Service）、拓扑服务(Topology Service)、流编程服务（Flow Programming Service）、资源查询服务（ReadService）、连接服务（ConnectionService）、统计服务（Statistics Service）、清单服务（Inventory Service）等。其中数据包服务主要用于转发底层与上层模块间的数据流；拓扑服务是一套传递拓扑信息的服务集合；流编程服务主要为下发流表请求到SDN南向协议插件，为流规则管理模块提供增加，删除，修改流的功能，并提供对流的监听服务；资源查询服务派发硬件信息查询请求给南向协议模块，并通知监听器变化；连接服务传递上层模块的节点连接、断连、本地状态查询请求，以及通知监听器集群视图变化等。

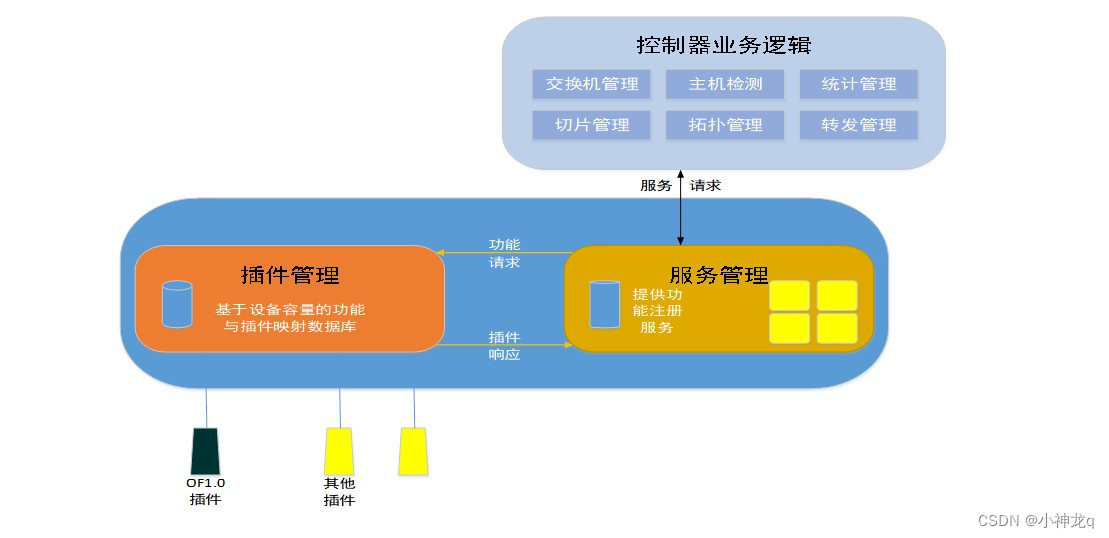

图3 SAL框架图
SAL将服务提供给向其注册过的北向模块，SAL计算出不依赖底层协议情况下怎样满足北向服务需求，这样可以屏蔽底层协议的差异性，为上层应用提供保护，即使以后openflow与其他协议发展也不会对上层应用造成影响。

1.4北向接口设计

控制平台层向上层提供的接口称之为北向接口，ODL定义了标准化北向接口，意图打造开放统一的控制平台。北向API分为OSGI和REST两种。其中OSGI适用于需要模块化，面向服务，面向组件的应用程序。极大的增强了功能模块的可扩展性，方便功能模块的选择性加载，也便于协同工作。REST是以资源的角度观察整个网络，分布在各处的资源由URI确定，因此地址空间与控制器相同的应用使用OSGI，地址空间与控制器不同的应用使用REST。

1.5网络App和业务流程层设计

ODL是为了推动SDN发展而诞生的，因此ODL存在的最终目的是推动SDN发展，促进SDN产业化。传统网络体系庞大，不堪重负，结构复杂，更新困难，于是针对其所存在的问题提出了SDN，SDN的目的是实现网络的可控性和可编程性。网络APP和业务流层就是控制和编程的平台，这一层包括一些网络应用和事件，可以控制、引导整个网络。借用这一层用户可以根据需求调用下层模块，享受下层提供的服务，可以根据用户需求提供不同等级的服务，大大提高了网络的灵活性。也可以利用控制器部署新规则，掌握整个网络，实现控制与转发的分离。其中，复杂的服务需要与云计算和网络虚拟化相结合。
这一层大体有Management GUI/CLI、VTN Coordinator、D4A Protection和OpenStack Neutron。
D4A Protection是一个监测、缓和DDOS攻击的SDN应用，如下图7所示，该应用通过ODL北桥REST API与ODL控制平台通信。Defense4All主要起到两个作用，控制保护流量的行为，还有就是转移被攻击流量到所选的AMSs。
VTN技术是ODL控制器所用技术的特色之一，该模块使用VTN虚拟化技术，为用户提供REST接口，能与VTN Manager插件相互作用实施用户配置，同时具有多控制器编制能力。
VTN主要负责在控制器上提供对多租户虚拟网络的支持，不同租户使用不同网络配置和应用程序，若是在物理网络中实现则需要针对不同租户分别配置和管理，情况复杂。但是，VTN提供一个逻辑的抽象层，租户在逻辑上进行隔离，物理网络无需太大改动。租户可以任意使用租用的网络而无需了解物理网络拓扑和带宽限制。基于VTN设计的网络会自动被映射到底层物理设备，并配置到支持SDN控制协议的独立的交换机上。这样不仅仅屏蔽了底层网络的复杂性而且可以更好的管理网络资源，减少了网络服务的配置时间和配置错误。
