M.2接口SSD固态硬盘的SATA NGFF协议和PCIe NVMe协议介绍

一、 m.2接口

M.2接口，是一种新的主机接口方案，可以兼容多种通信协议，如sata、PCIe、USB、HSIC、UART、SMBus等。M.2接口，是Intel推出的一种替代MSATA新的接口规范。其实，对于桌面台式机用户来讲，SATA接口已经足以满足大部分用户的需求了，不过考虑到超极本用户的存储需求，Intel才急切的推出了这种新的接口标准。与MSATA相比，M.2主要有两个方面的优势。

（1）第一是速度方面的优势。M.2接口有两种类型:Socket 2(B key–ngff)和Socket 3(M key–nvme)，其中Socket2支持SATA、PCI-E X2接口，而如果采用PCI-E ×2接口标准，最大的读取速度可以达到700MB/s，写入也能达到550MB/s。而其中的Socket 3可支持PCI-E ×4接口，理论带宽可达4GB/s。明显NVMe读写性能优于SATA，不过前者价格更贵。

（2）第二个是体积方面的优势。在大小相同的情况下，M.2也可以提供更高的存储容量。

（3）B&M Key接口的M.2硬盘可以是SATA，也可以是NVMe，具体看硬盘规格；笔记本选购SSD的话还需要看主板是否支持NVMe。

二、NGFF和NVMe固态盒

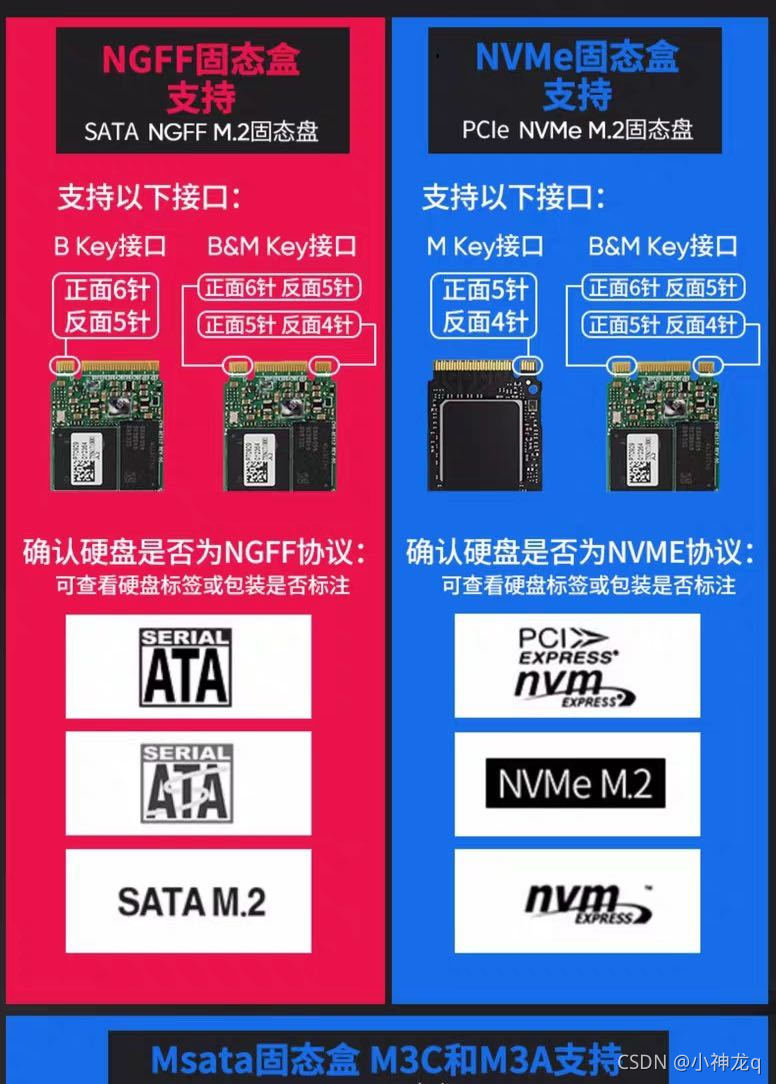

图解已详细说明一个缺口和两个缺口的区别，但这个标准并不是强制的，所以并不能简单的通过缺口来判断SSD支持的是哪种协议。一个缺口的可能是NVME协议，两个缺口的也可能是SATA协议。

两个SSD，上半部分的是NVME协议，下半部分的是SATA协议

三、主机是如何辨别插入的SSD是SATA协议还是NVME协议的

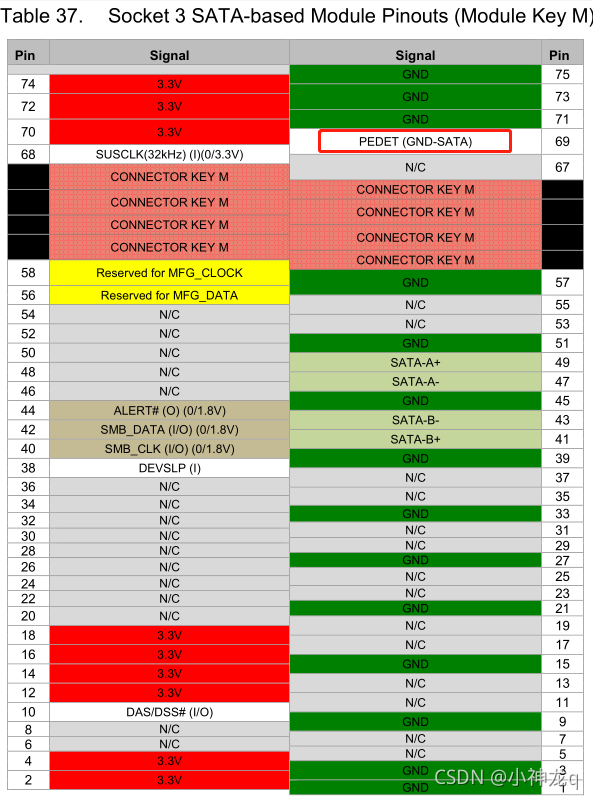

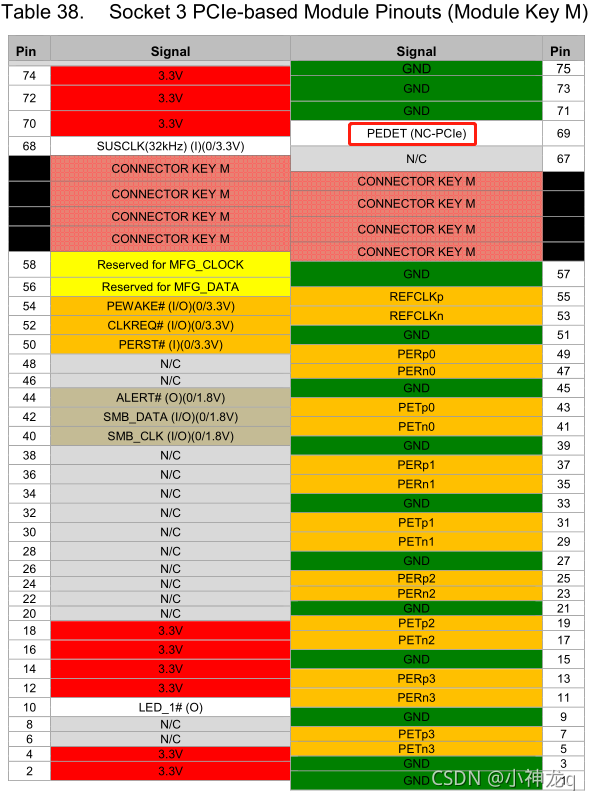

PCI_Express_M.2_Specification 的 3.2.15. Socket 2 Connector Pinout Definitions 章节，有下面两张图，只需关注69号引脚。

（1）当主机检测到69引脚悬空时，表示外部的SSD是NVME协议的

（2）当主机检测到69引脚接地时，表示外部的SSD是SATA协议的
