树莓派与2.4G Zigbee无线串口收发模块的那些事儿

---

一、简介

  为了实现无线收发的功能，最近新入了一款傻瓜式无线收发模块—深联智达的DL-20 2.4G zigbee无线串口收发模块，简单的实现了通过树莓派向PC发送数据，同时使用串口调试工具给树莓派回传。

二、硬件准备

1、元器件清单

名称	数量
树莓派4B	1
USB转TTL	1
DL-20	2

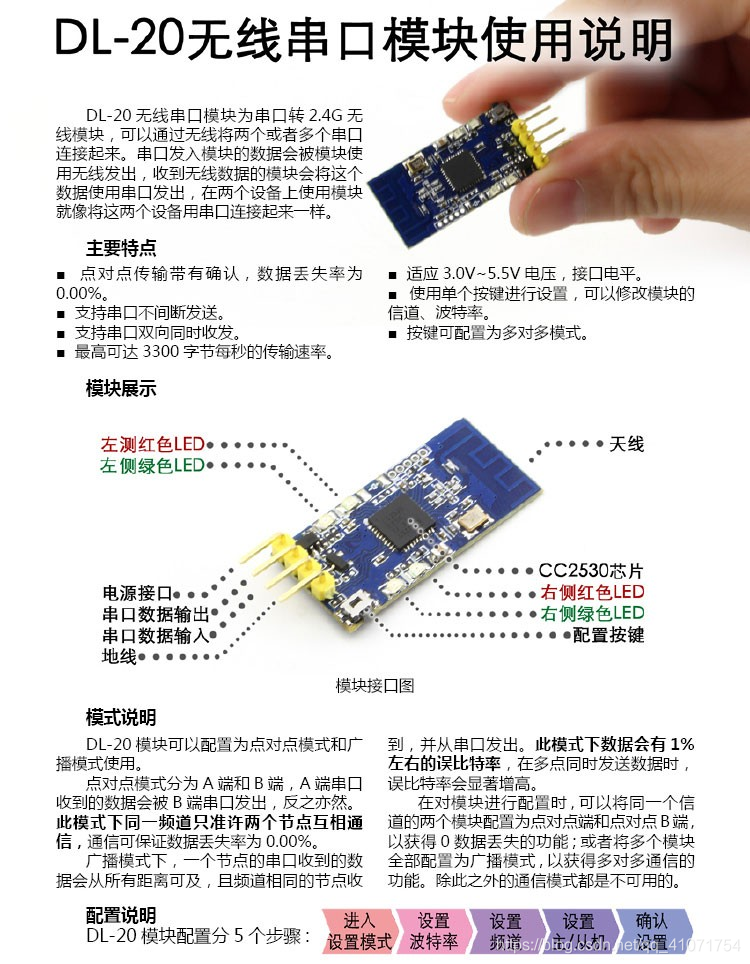

2.4G zigbee无线串口收发模块:

  只需要会简单的Uart通信即可实现收发，免开发，无需复杂的协议栈编写。

2、接线说明

树莓派	DL-20	USB转TTL
5V	VCC	5V
GND	GND	GND
TXD	RXD	TXD
RXD	TXD	RXD

三、软件准备

# -*- coding: utf-8 -*
import serial
import time
ser = serial.Serial('/dev/ttyAMA0', 9600)
if ser.isOpen == False:
    ser.open()                # 打开串口
ser.write(b"Raspberry pi is ready")
try:
    while True:
        size = ser.inWaiting()               # 获得缓冲区字符
        if size != 0:
            response = ser.read(size)        # 读取内容并显示
            print (response)
            ser.flushInput()                 # 清空接收缓存区
            time.sleep(0.1)                  # 软件延时
except KeyboardInterrupt:
    ser.close()

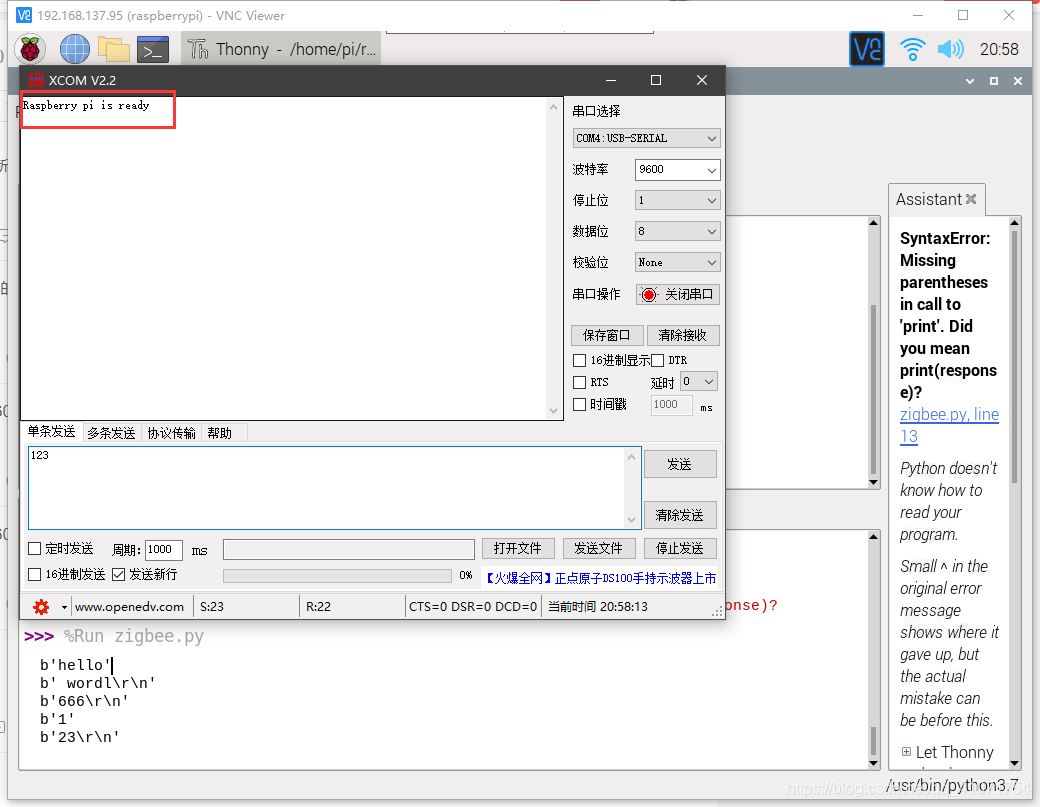

  使用XCOM进行串口调试，向树莓派发送数据。
