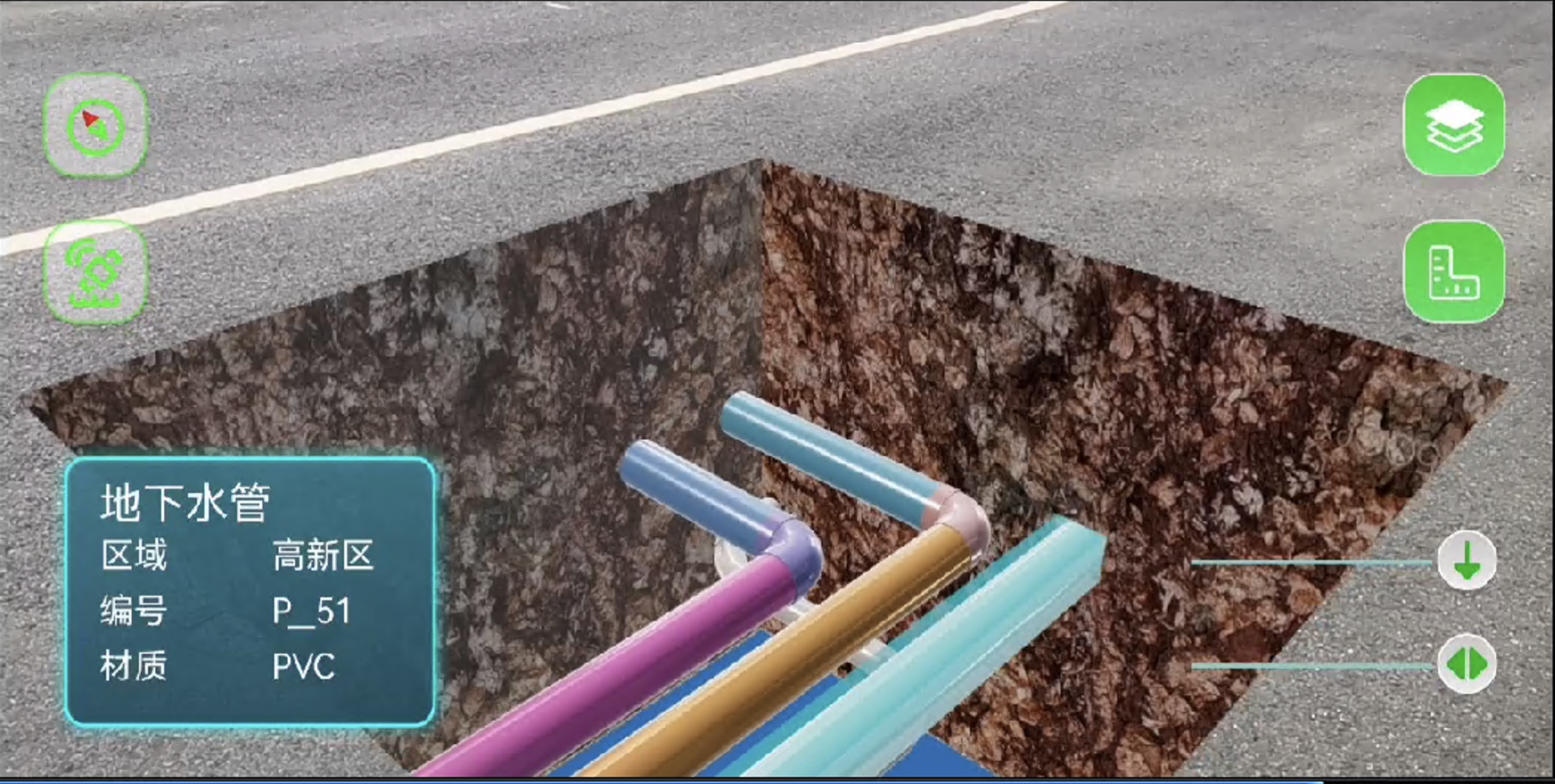

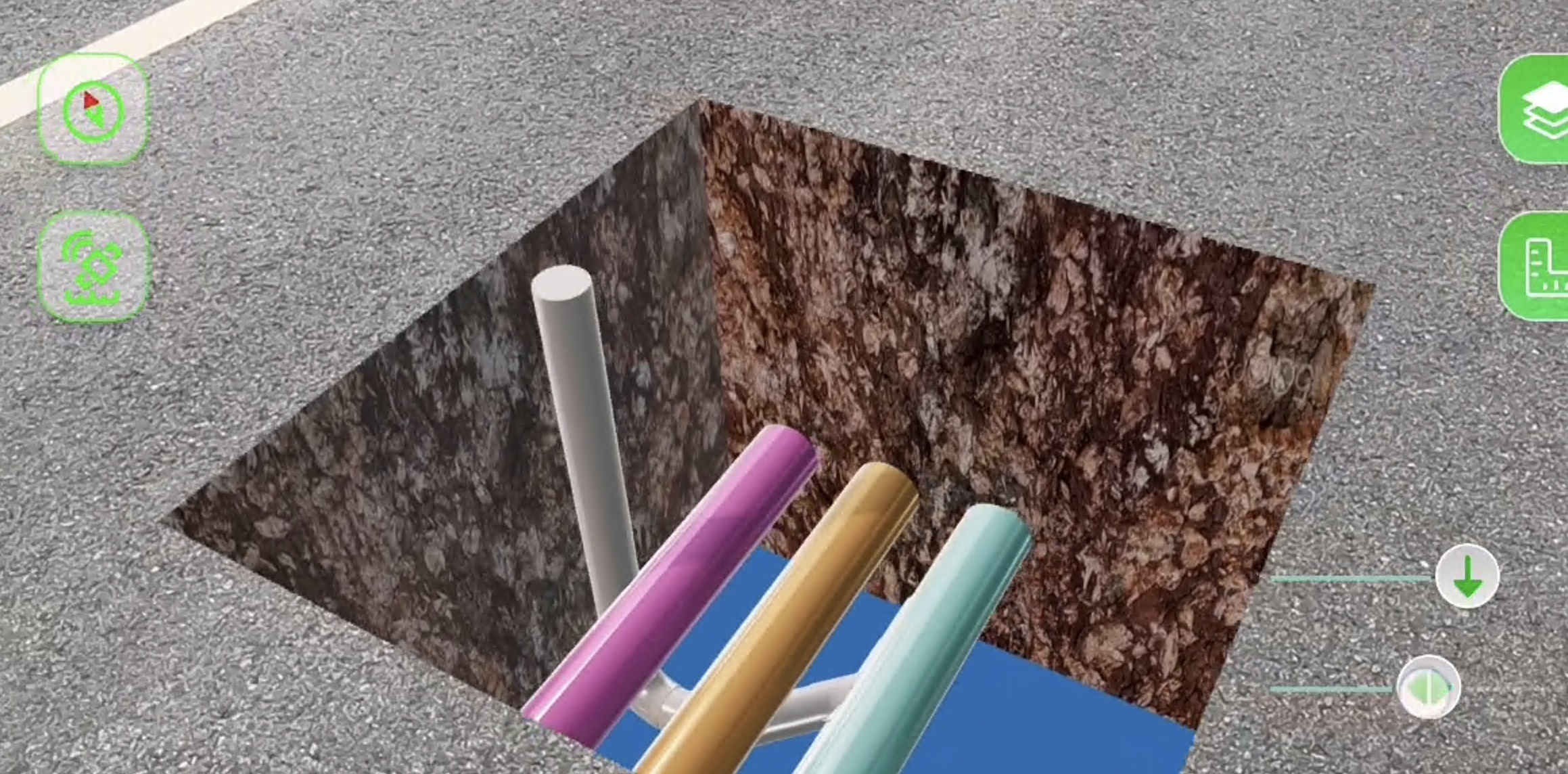

2022年初，使用安卓原生（基于filament渲染引擎）采用AR虚实遮挡的技术实现了地下隐蔽设施的显示效果【AR开发示例】实现AR管线巡检，近期有粉丝问到其实现原理。现针对WebXR中使用Three.js，做一版解析。

在这里插入图片描述

类似文档：
【AR开发示例】实现AR管线巡检

以下正文

一、背景与应用场景

1.1 AR 中的“实挡虚”需求

在增强环境中，“实挡虚”是很重要的一种渲染技术。它的意思是：

实际物体可以遮挡虚拟对象，使得虚拟对象看起来真正在环境中。

例如，一个虚拟人物走进桌子后面，那么它应该被桌子遮挡，而不是全部显示出来。

1.2 常见的遮挡技术对比

方法	原理	优点	缺点
使用深度摄像头	利用深度信息	自动化，真实	成本高，依赖硬件
人工遮罩模型	按照环境建模	可控性强	工作量大，无法实时
使用 Stencil Buffer	基于模板缓冲的裁剪	性能好，实时	实现处理繁琐

而地下设施的显示，则是需要利用模板测试，裁剪出显示范围。

二、技术方案概述

2.1 Three.js 的裁剪限制

Three.js 本身提供了 setScissor() 和 clipping planes，但都有限制：

setScissor() 只能做矩形裁剪，无法处理不规则形状
clippingPlanes 是平面裁剪，无法包围一个多边形区域

2.2 举揭 Stencil Buffer 技术

Stencil Buffer (模板缓冲)，是一种可用于 WebGL 渲染流程中的控制技术：

先将遮挡区域写入 stencil buffer
再渲染场景，仅在 stencil 区域中显示
可实现 任意形状、实时更新的遮挡

三、实现过程：实时多边形遮挡

3.1 初始化 renderer

const renderer = new THREE.WebGLRenderer({
  antialias: true,
  stencil: true // 启用 stencil buffer
});
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);

3.2 构造遮挡区域多边形

假设我们通过实体识别/检测得到了桌子的边界点、或是通过获取开挖地下坑洞模型的尺寸计算边界：

const shape = new THREE.Shape();
shape.moveTo(p0.x, p0.y);
points.forEach(p => shape.lineTo(p.x, p.y));
const geometry = new THREE.ShapeGeometry(shape);

3.3 创建 stencil 模型，不写入颜色

const stencilMaterial = new THREE.MeshBasicMaterial({
  colorWrite: false // 不写入颜色缓冲
});
const stencilMesh = new THREE.Mesh(geometry, stencilMaterial);
stencilScene.add(stencilMesh);

3.4 渲染流程

（一）Stencil Pass ：写入 stencil

renderer.state.buffers.stencil.setTest(true);
renderer.state.buffers.stencil.setFunc(gl.ALWAYS, 1, 0xff);
renderer.state.buffers.stencil.setOp(gl.REPLACE, gl.REPLACE, gl.REPLACE);
renderer.state.buffers.color.setMask(false);
renderer.state.buffers.depth.setMask(false);

renderer.render(stencilScene, orthoCamera);

（二）Scene Pass ：仅在 stencil = 1 区域渲染

renderer.state.buffers.stencil.setFunc(gl.EQUAL, 1, 0xff);
renderer.state.buffers.stencil.setOp(gl.KEEP, gl.KEEP, gl.KEEP);
renderer.state.buffers.color.setMask(true);
renderer.state.buffers.depth.setMask(true);

renderer.render(mainScene, camera);

四、实时更新遮挡区域

对于需要实时识别/检测遮挡区域的场景，可以进行下列操作：

通过图像识别、点云进行线描边界
生成新的多边形顶点 array
重置 ShapeGeometry 更新 stencil mesh

shape.currentPath = new THREE.Path();
points.forEach(p => shape.lineTo(p.x, p.y));
mesh.geometry.dispose();
mesh.geometry = new THREE.ShapeGeometry(shape);
