影像分析器之：分量示波器

分量示波器 Parade Scopes是波形示波器的一种，可同时独立显示各个分量通道的波形。

常见的分量类型有：RGB 和 YUV。

分量示波器常用于多个素材的黑、白场的定位，也能快速发现并修复色彩不平衡（或称偏色）的情况。

◆  ◆  ◆

RGB 分量示波器

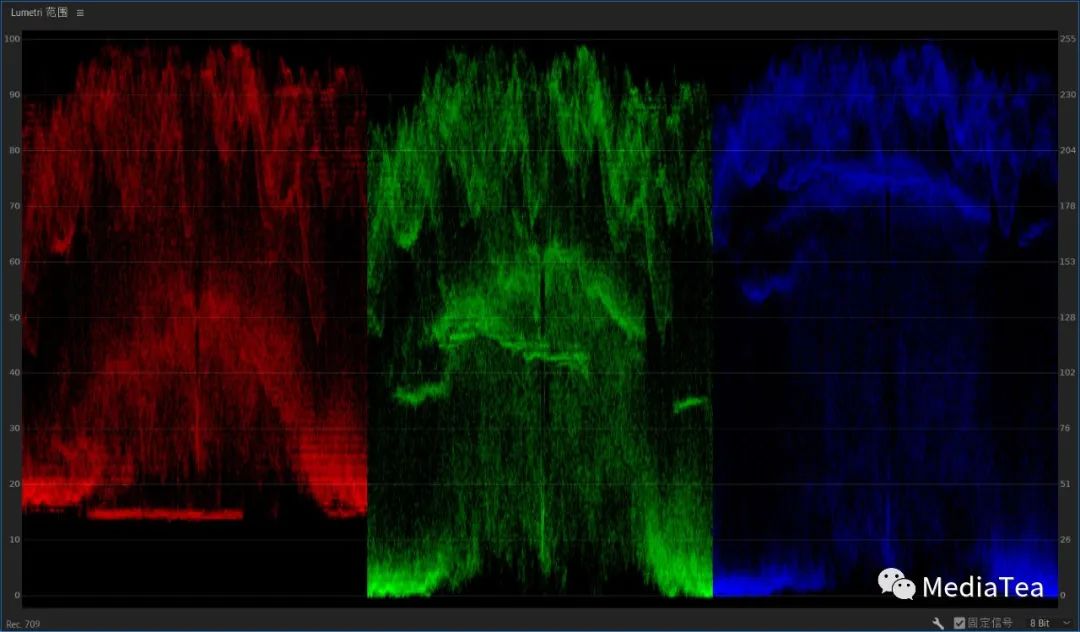

RGB 分量示波器 RGB Parade是将红、绿、蓝三个原色通道分离出来独立显示，当画面较为复杂时，相比 RGB 波形示波器会更利于分析。

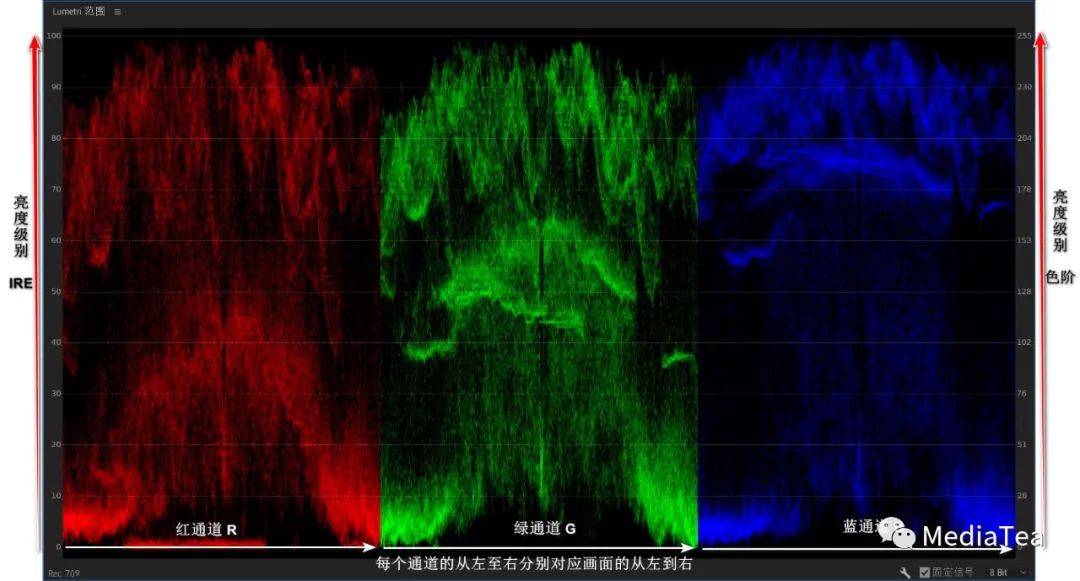

横坐标：

每个通道的从左到右分别对应画面的从左到右。

纵坐标：

RGB 分量示波器的最底部代表像素的对应通道值为 0，最顶部代表像素的对应通道值为 100 IRE或色阶 255。如果迹线（波形）超出这一范围，意味着产生限幅，画面细节丢失。

顶部与底部的高度差则代表原色的丰富度。

RGB 分量示波器的应用

RGB 分量示波器可以直观地查看画面的亮部、暗部及中间调情况。

还可用于了解画面的对比度，高的波形表示有较大的对比度，短的波形表示有较低的对比度。

由于是加色模式，通过亮部区域的波形，可以快速分析画面高光的偏色情况。

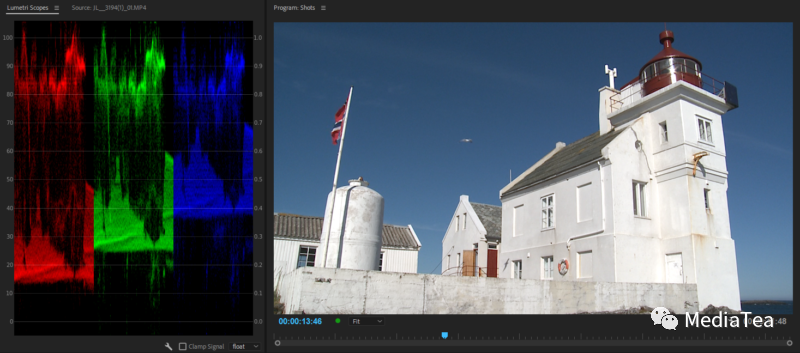

如下图所示，在高光区域蓝色分量较低，因此造成白色建筑物有偏色现象。

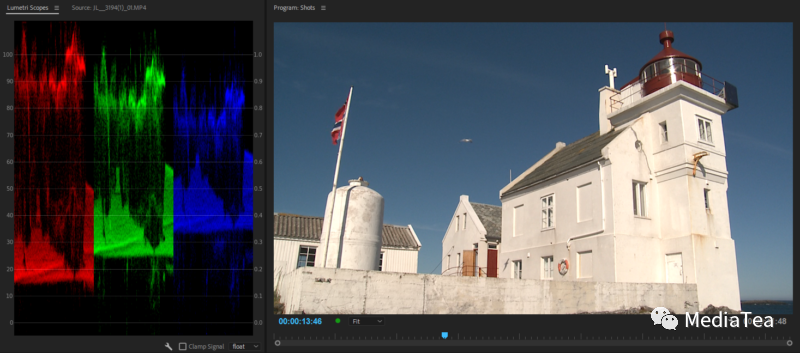

如果提高蓝色分量，则白色建筑物中的白色显得更为正常。

暗部区域的波形反映画面阴影偏什么颜色则需要慎重分析。

如下图所示，红通道暗部区域的波形缺失，恰恰反映出此画面阴影区域偏红。

RGB 白色分量示波器

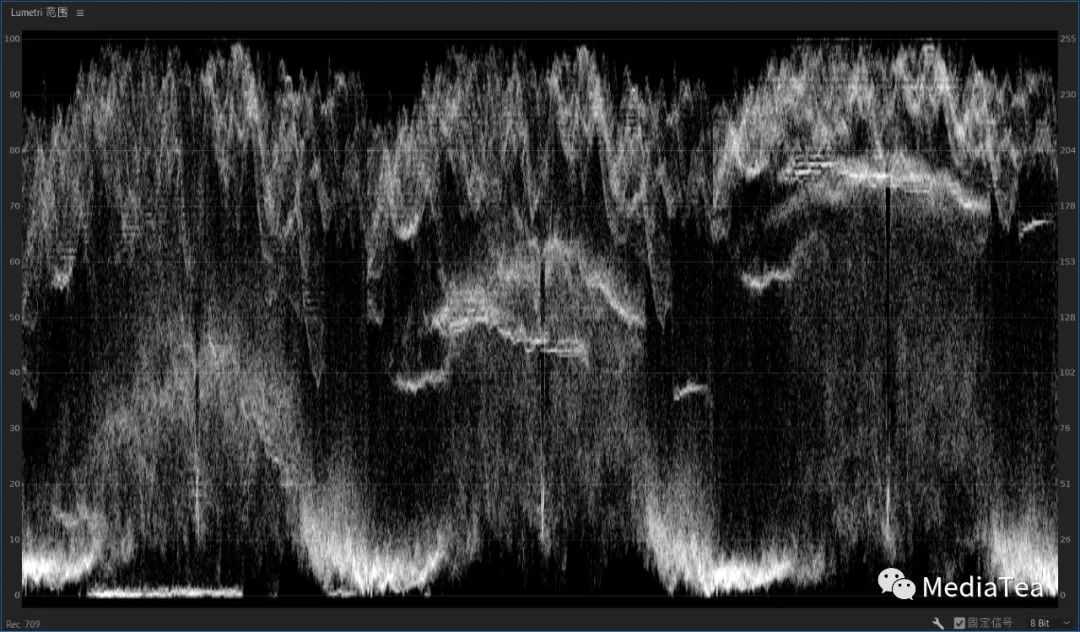

在 Pr 等软件中，RGB 白色分量示波器其实就是以灰度（白色）形式表示的 RGB 分量示波器。

更亮的区域表示该通道上对应的值更多。

◆  ◆  ◆

YUV 分量示波器

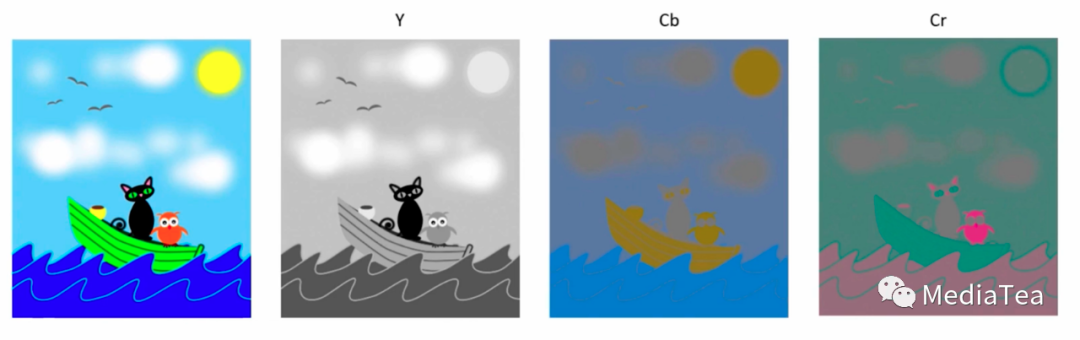

YUV 分量示波器，也称为 YCbCr 分量示波器，能分别反馈影像中的不同信号，Y 为亮度信号，U（Cb） 与 V（Cr） 分别表示蓝黄、红绿的色度信号。

横坐标：

每个通道的从左到右分别对应画面的从左到右。

纵坐标：

亮度通道 Y 的纵坐标代表亮度级别，0 IRE表示纯黑，100 IRE表示纯白。顶与底的跨度越大，说明画面对比度越大，跨度越小，则画面越灰。

色度通道的纵坐标的意义有所不同，如上图所示。

中间线代表中性色，即饱和度为 0，往上往下均代表增加饱和度。

其中 U 通道上部分对应蓝色，下半部分对应黄色。

V 通道上部分对应红色，下半部分对应绿色。

与 RGB 分量示波器不同的是，YUV 分量示波器将颜色和亮度分离，能更好地观察画面的明暗关系以及色彩关系。

YUV 白色分量示波器

在 Pr 等软件中，YUV 白色分量示波器其实就是以灰度（白色）形式表示的 YUV 分量示波器。
