Ae：3D 变换小工具与 3D 轴模式

◆  ◆  ◆

3D 变换小工具

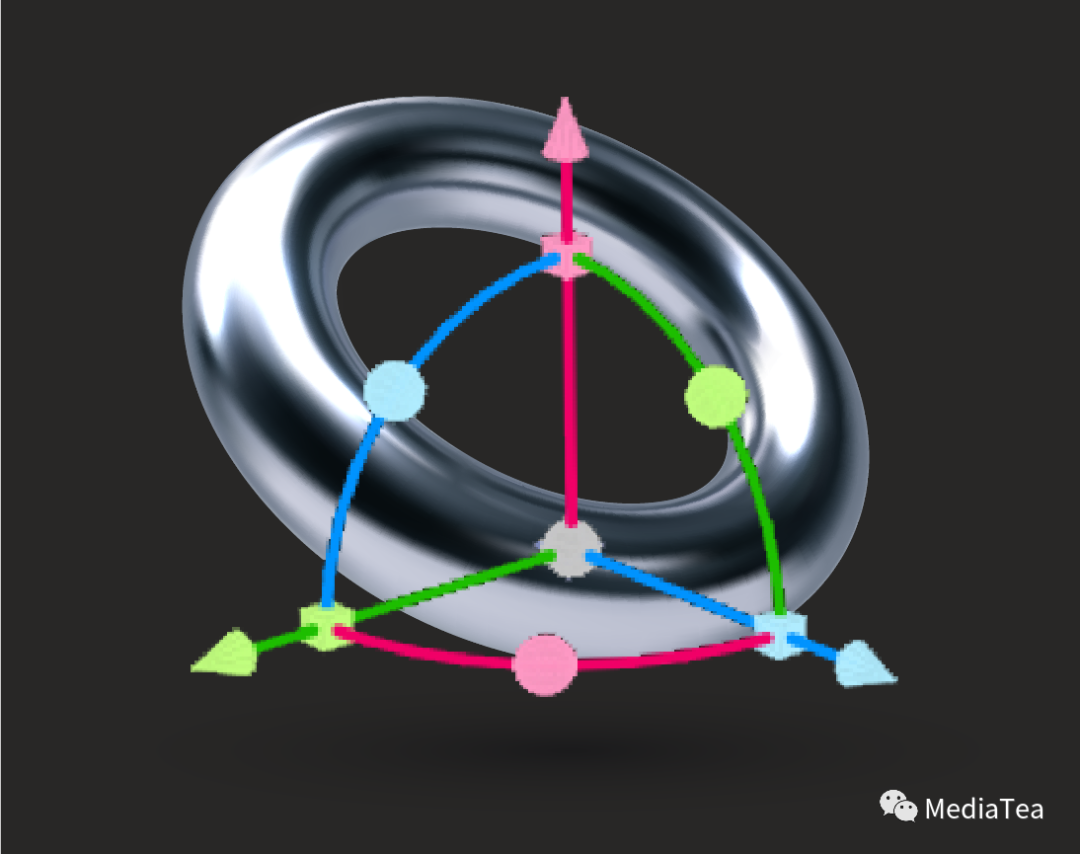

3D 变换小工具 3D Gizmo是用不同颜色标志的直观的调整工具，可用来缩放、定位和旋转 3D 图层、摄像机图层和灯光图层。

如上图所示，不同的颜色表示不同的轴。红色表示 X 轴，绿色表示 Y 轴，蓝色表示 Z 轴。

3D 变换小工具上的立方体控件用于缩放 Scale，球形控件用于旋转 Rotation，箭头控件用于定位（位置） Position。

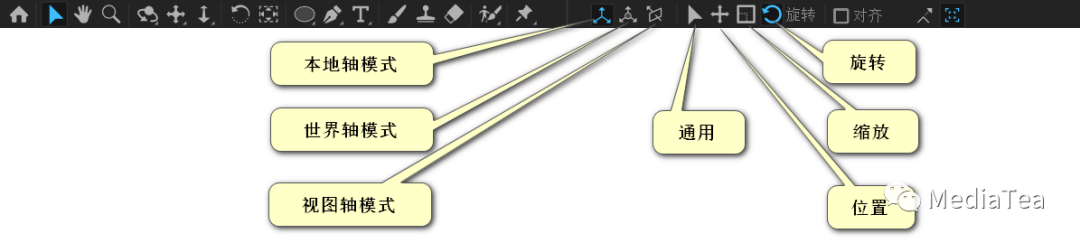

在选取工具状态下，工具栏上的相关选项影响着 3D 变换小工具的外观和操作。

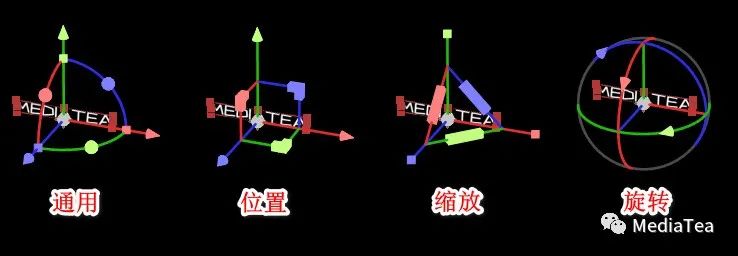

默认为“通用” Universal选项，囊括了位置、缩放以及旋转等控件。

提示：

可按主键盘上 4 键，直接切换 3D 变换小工具至“位置”控件状态。

其它说明：

1、3D 变换小工具的原点通常在图层的锚点处。

2、缩放时按住 Shift 键可在所有方向上统一缩放。

3、可使用Ae菜单：视图/显示图层控件 Show Layer Controls来决定是否显示3D 变换小工具。

快捷键：Ctrl + Shift + H

◆  ◆  ◆

3D 轴模式

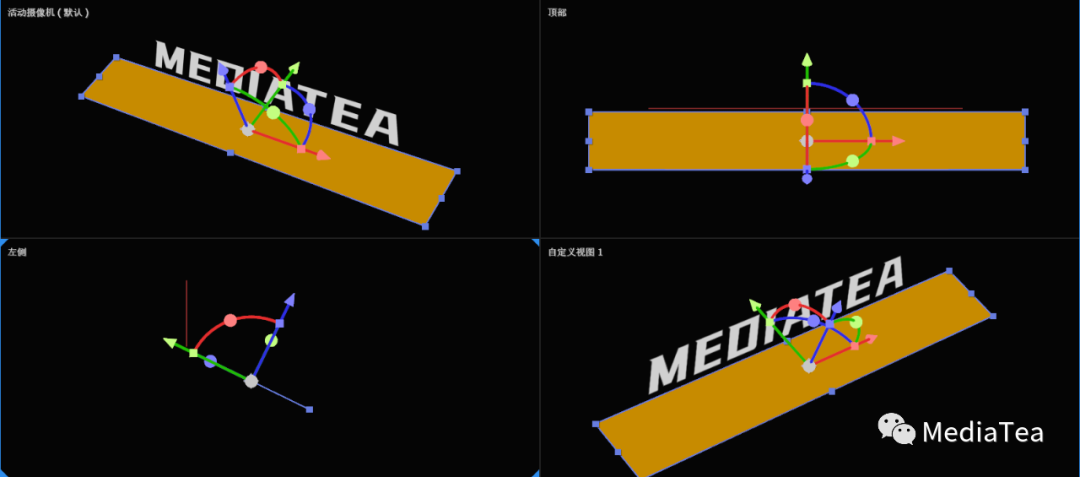

本地轴模式

Local Axis Mode

3D 轴总是对齐图层表面，故又称“图层轴”或“自身轴”模式。

随着旋转图层等操作，3D 轴的指向也会变化，但相对于图层总是固定不变的。即，图层始终在 XY 平面上，Z 轴则垂直于图层。

常在单独变换一个图层时使用“本地轴”模式。

世界轴模式

World Axis Mode

3D 轴总是对齐合成，故又称“合成轴”模式。

X 轴总是指示合成的水平方向，Y 轴总是指示合成的垂直方向，Z 轴总是指示合成的纵深方向。即，相对于合成总是固定不变的。

常在 3D 空间中变换一个或多个图层时使用“世界轴”模式。

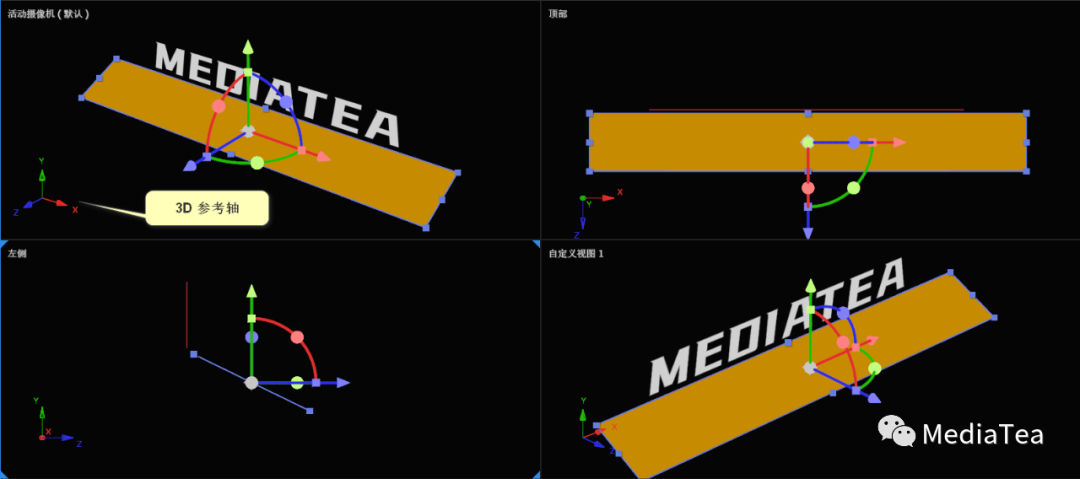

可在合成面板下方的“选择网格和参考线选项”菜单中，启用“3D 参考轴” 3D Reference Axis，即可在各个视图的左下角显示“世界轴”。

此辅助选项常用于观察“本地轴”或“视图轴”与“世界轴”的偏差。

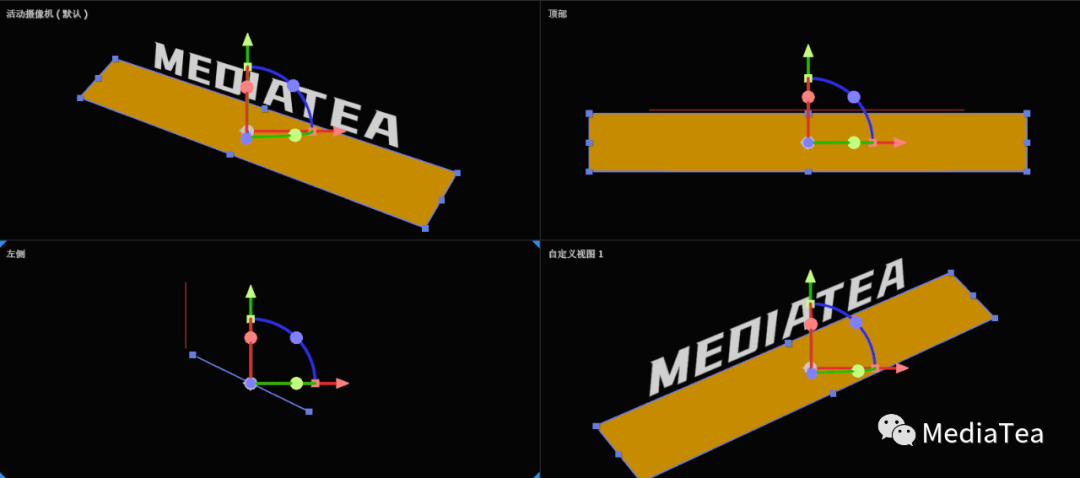

视图轴模式

View Axis Mode

无论哪种视图，3D 轴总是对齐视图的“表面”。

由于不同视图表达的空间视角不一样，所以在此模式下 3D 轴的指向并不总是与实质的 3D 空间有关系。

常在某种视角下调整图层之间的关系时使用“视图轴”模式。
