Ae 从入门到精通之六：形状图层

Ae 中，矢量图形元素主要包括：蒙版路径、文本图层中的文本以及形状图层中的形状。

矢量图形元素都是依附于合成的，不会作为素材出现在项目面板中，也无自己的图层面板。

形状图层 Shape Layer具有矢量图形的大部分特性，并在动效设计中广泛应用，可为作品带来丰富且生动的效果。

◆  ◆  ◆

绘制形状

路径是构成一个形状必不可少的要素。

在 Ae 中可以创建两种类型的路径：参数化路径和贝塞尔曲线路径。

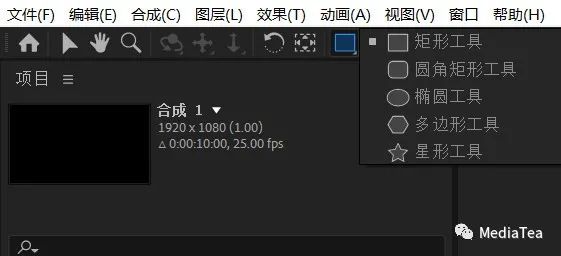

矩形 Rectangle、圆角矩形 Rounded Rectangle、椭圆 Ellipse、多边形 Polygon和星形 Star等工具，用于绘制各种标准化的基础图形，可通过时间轴面板上的相关属性（参数）来调整路径，故称为“参数化路径”。

快捷键：Q

如果在工具选项栏上事先勾选“贝塞尔曲线路径” Bezier Path，可在绘制基础图形时直接转换为贝塞尔曲线路径。或者，在已经绘制好的路径的名称的右键菜单中选择转换。

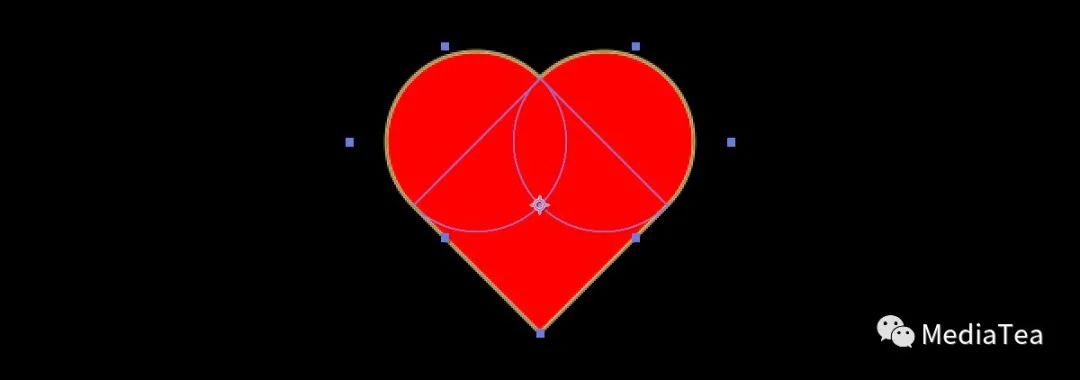

钢笔工具 Pen可以自由地绘制贝塞尔曲线路径。

快捷键：G

贝塞尔曲线路径只能通过选取工具或钢笔工具在查看器面板上调整。

“RotoBezier”可当成一种特殊的贝塞尔曲线路径，此二者可以用类似的方式进行转换。

有关绘制形状的具体方法与技巧请参阅：

《Ae：形状图层操作基础》

◆  ◆  ◆

形状的属性

形状图层包括内容 Contents和变换 Transform两大属性组。

内容属性组

形状图层可以说是个“容器”，在一个形状图层中可绘制多个（种）形状，此时可称它们为“形状组件”。它们既可以被选中后单独调整，也可以选中形状图层后调整所有组件。

每个形状组件都有路径 Path、填充 Fill、描边 Stroke和变换 Transform等四大属性，用于改变形状的外观，并使得形状拥有最基础的动画功能。

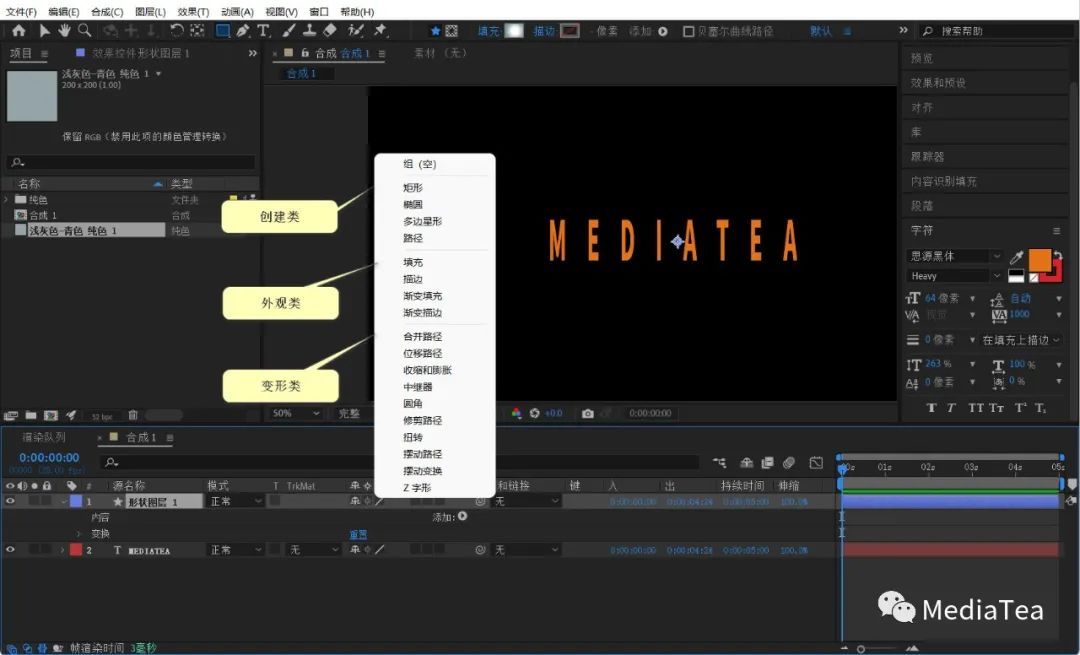

还可以通过“内容”属性组名称右侧的“添加” Add按钮（在形状工具的工具选项栏中也有），任意添加其它内容进来，以创建更复杂的形状或更丰富的动画。

变换属性组

形状图层的“变换”属性组改变的是整个形状图层。

而每个形状组件（或新建组）中的“变换”属性组仅改变对应的形状组件。

◆  ◆  ◆

添加内容

可以为形状图层或形状组件添加额外的内容，以丰富形状的外观及变形。

在添加内容之前，应先确定当前选定是哪个属性组（形状组件）。

若当前选定的是“内容”属性组或者没选中任何属性组，将添加到“内容”属性组。

添加内容后，遵循的是“向上计算”原则，即，同一组内位于这个属性上方的所有属性都会受到影响。

通过创建新组 Group，并在组内添加内容，可达到分组管理的目的。

比如，为组内的路径统一设置填充颜色、统一切换显示开关等。

每个组内还有一个对应的“变换”属性组，以控制组内内容的变换。

创建类

指的是可以添加矩形、椭圆、多边星形等参数化路径以及贝塞尔曲线路径。

新建路径的锚点默认在合成的中心。

由于仅是单纯添加路径，通常还需要在其下方添加描边、填充等外观类属性。如果变换路径，则应将此路径放在一个组（组件）内。

外观类

指的是可以给路径添加填充、描边、渐变填充和渐变描边等外观效果。

变形类

指的是可以创建出更多的路径变形。

比如，合并路径，可用来组合多个路径，以进行复杂形状的制作。

位移路径，则是通过等比例偏移路径得到的副本来扩展或收缩形状，易于实现同轴重复项动画。

提示：

如果使用变换属性组的“缩放”，可能会引起形状描边的变形。

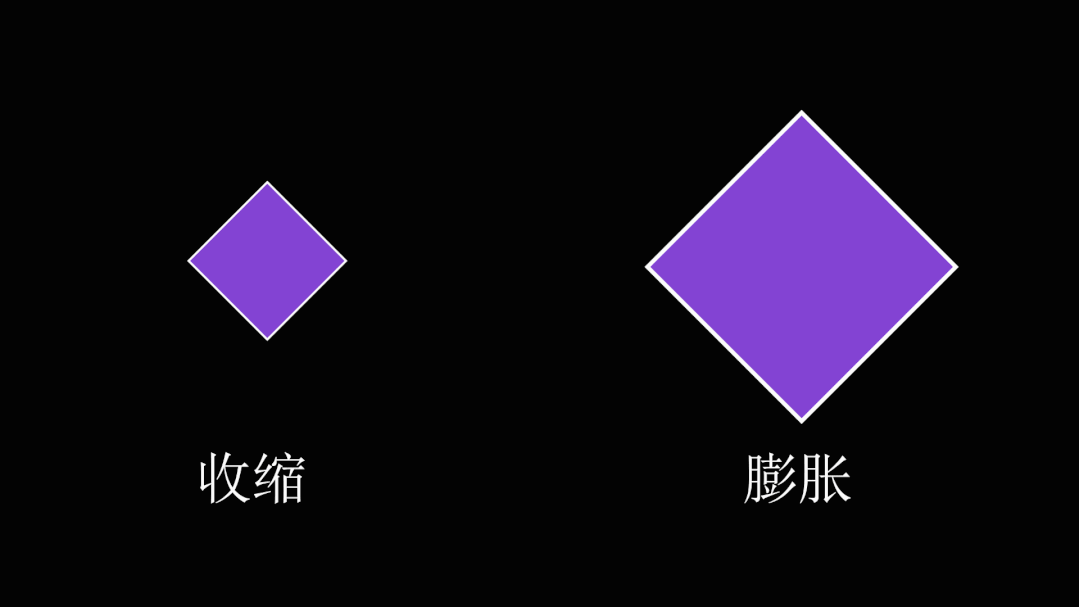

收缩和膨胀，可对路径进行收缩或膨胀变形。

修剪路径，常用于实现描边的生长动画效果。

中继器，可用于复制路径，并将指定的变换增量应用于每个副本。

有关添加内容的详细说明请参阅：

《Ae：形状图层的内容添加》
