EPS中的NAS信令流程简介

NAS 定义

NAS：Non Access Stratum，即非接入层。位于终端UE和移动性管理实体MME内，主要负责提供对非接入层部分的控制和管理，主要包括EPS承载管理，鉴权，EPS连接管理模式的空闲状态下（即ECM-IDLE状态）的移动性管理，负责产生ECM-IDLE状态UE的寻呼消息，安全控制等功能。

NAS 内容

• NAS消息可以分为EMM消息和ESM消息。
• EMM（EPS Mobility Management），即EPS移动性管理的一般过程主要包括：
  • GUTI重分配过程
  • 鉴权过程
  • 安全模式命令过程
  • 标识过程
  • Attach
  • Detach等几个模块功能
    这些过程都是在UE和MME间的NAS信令连接建立基础上才发起的（这个连接过程是由MME的子层完成的）

ESM（EPS Session Management）EPS会话管理，建立和维护UE和PDN GW之间的IP连接，包括：

• 网络侧激活、去激活和修改EPS承载上下文；
• UE请求资源（跟PDN的IP连接，以及专用承载资源）

EMM消息：

• 附着：Attach request、Attach accept、Attach complete、Attach reject
• 去附着：Detach request、Detach accept
• 跟踪区域更新：Tracking Area Update request、Tracking Area Update accept、Tracking Area Update complete、Tracking Area Update reject
• 标识：Identity request、Identity accept
• 鉴权：Authentication request、Authentication response、Authentication reject、Authentication failure
• GUTI重配置：GUTI reallocation command、GUTI reallocation complete
• 服务：service request，service reject
• EMM状态：EMM status、EMM information
• 安全模式：Security mode command、Security mode complete、Security mode reject
• 传输 ：Uplink NAS transport、Downlink NAS Transport
• CS service notification

ATTACH

附着完成的工作：

1. 用户域网络的相互鉴权
2. 网络为UE建立默认承载
3. UE获得网络分配的IP地址
4. 用户位置登记
5. MME为UE分配临时身份标识S-TMSI（尽量避免IMSI传输，防止跟踪和攻击）

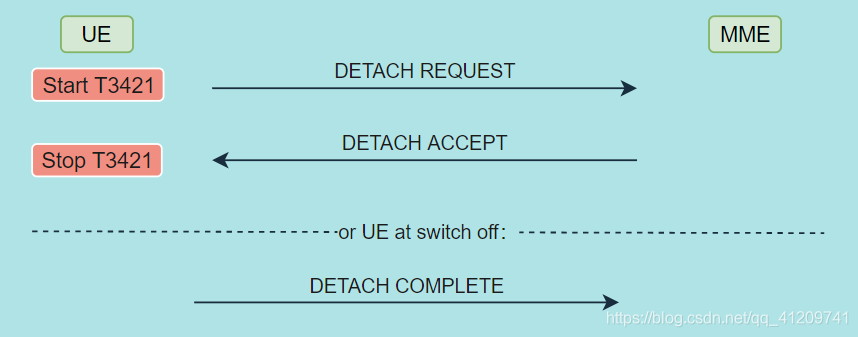

DETACH

手机侧发起DETACH场景：

1. 关机去附着：
