Chapter 4. gRP: Under the hood

Chapter 4. gRP: Under the hood

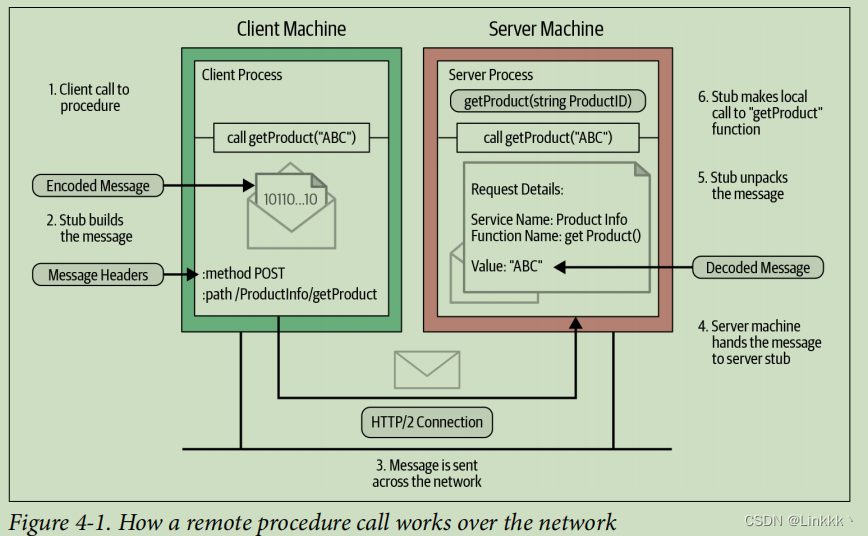

RPC Flow

1. client 使用生成的 stub 调用 getProduct 函数。
2. client stub 使用编码消息创建一个 HTTP POST 请求。在 gRPC 中，所有的请求都是 HTTP POST请求，其 content-type 的前缀是 application/grpc。 客户端调用的远程函数作为一个单独的 HTTP Header 被发送。
3. HTTP 请求消息通过网络被发送到 server 机器上。
4. 当消息被服务器接收时，服务器检查消息的 header 来查看哪个服务函数需要被调用，并将消息移交给 service stub。
5. service stub 将字节消息解析为语言指定的数据结构。
6. 然后，使用解析的数据，service 对 getProduct 函数做本地调用。
7. 来自 service 函数的响应被编码并发送回 client，response->encode->HTTP response on the wire。消息被解包，它的值被返回到等待的 client 进程。

Message Encoding Using Protocol Buffers

使用 protocol buffers 定义服务包含定义服务中的远程方法，和定义消息结构。

message ProductID {
	string value = 1;
}

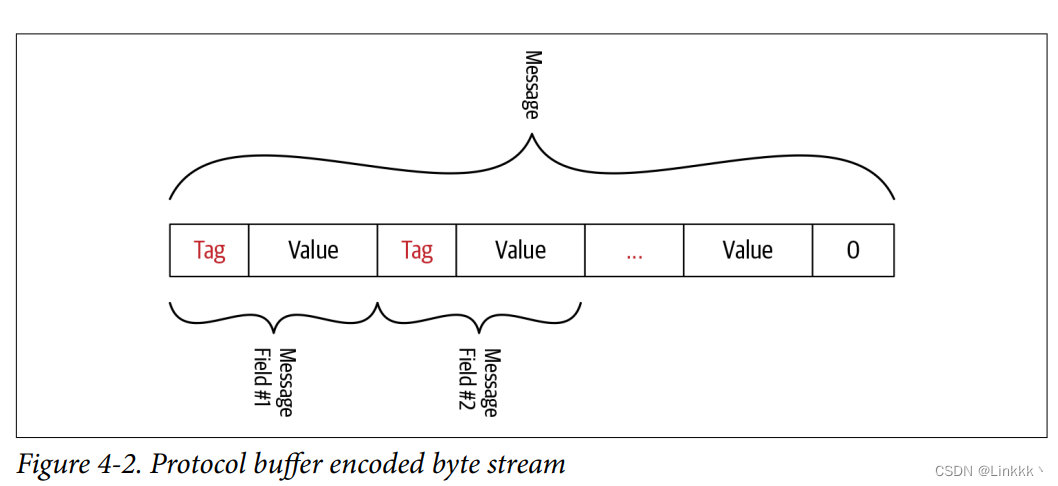

消息实体的编码表示由字段标识符(tag)，后跟编码后的字段值组成。

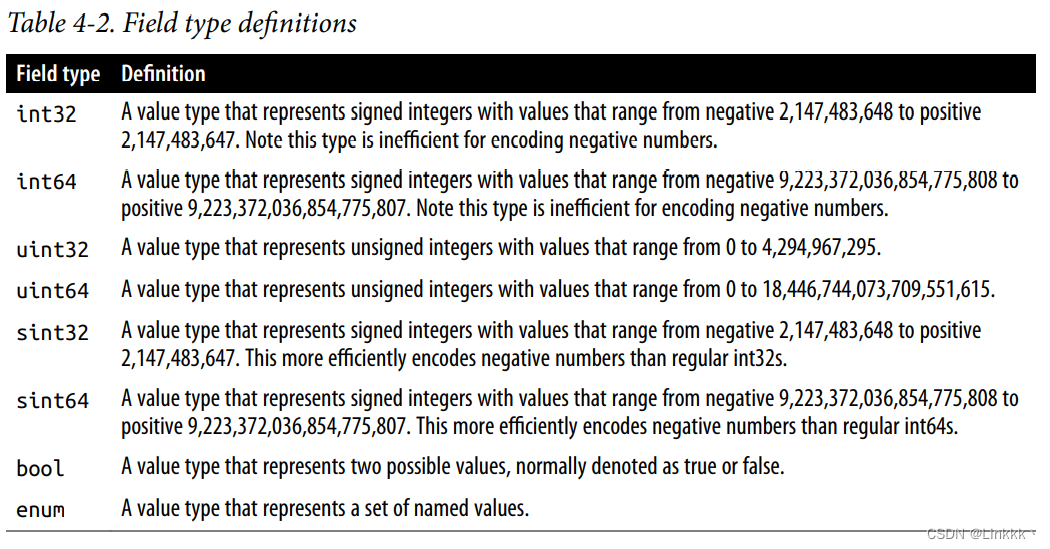

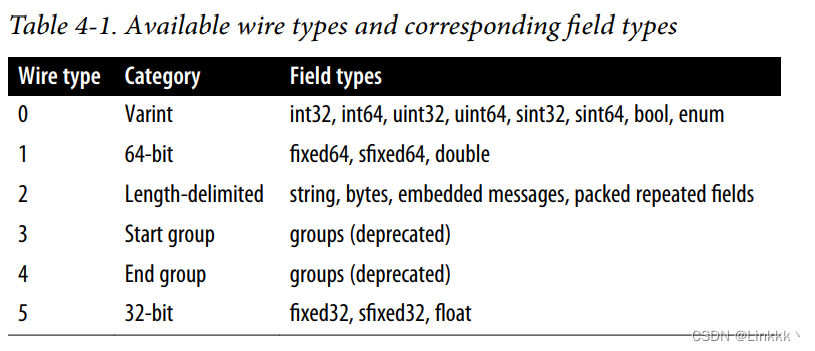

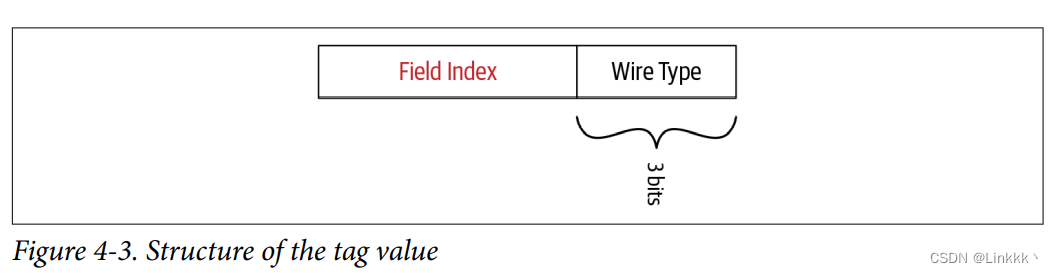

Tag 由两部分组成：field index 和 wire type。field index 是在定义消息字段时赋值的唯一数字。wire type 基于 field type，它提供计算值长度的信息。

Encoding Techniques

Varints

Varints 分配变长字节来表示一个值。

Signed integers

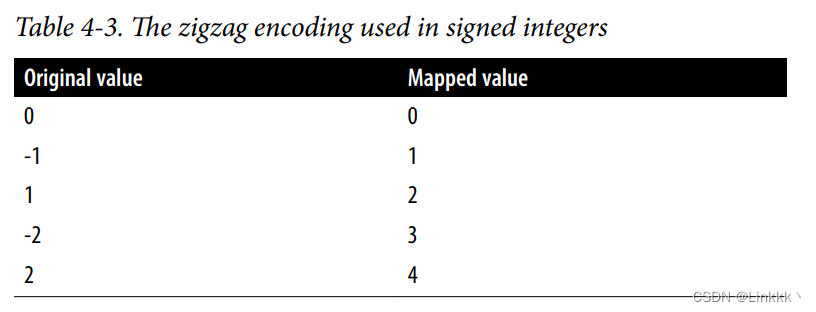

使用 zigzag 编码将有符号整数转换无符号整数，然后使用 Varints 对无符号整数进行编码。

负整数映射为奇数，正整数映射为偶数。

Nonvarint numbers

以定长字节表示数字值。64 位数据类型，fixed64，sfixed64 和 double。32 位数据类型，fixed32，sfixed32 和 float。

String type

string 类型是限定长度的 wire type，为 varint-encoded 的长度值后跟指定字节数的数据。string 值使用 UTF-8 字符编码方式。

Length-Prefixed Message Framing

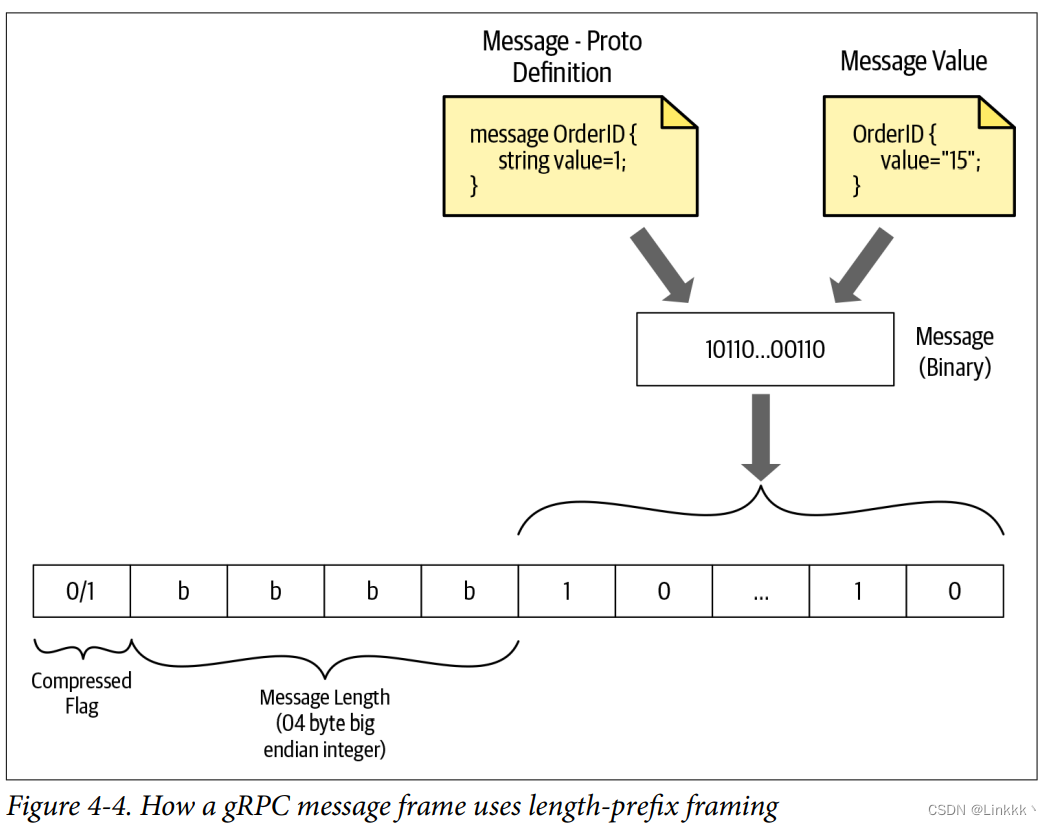

gRPC 使用的 message-framing 技术称为 length-prefix framing，即先写入消息的长度，再写入消息本身。

消息长度为 4 字节，表示 gRPC 消息的大小至多 4 GB。

gRPC over HTTP/2

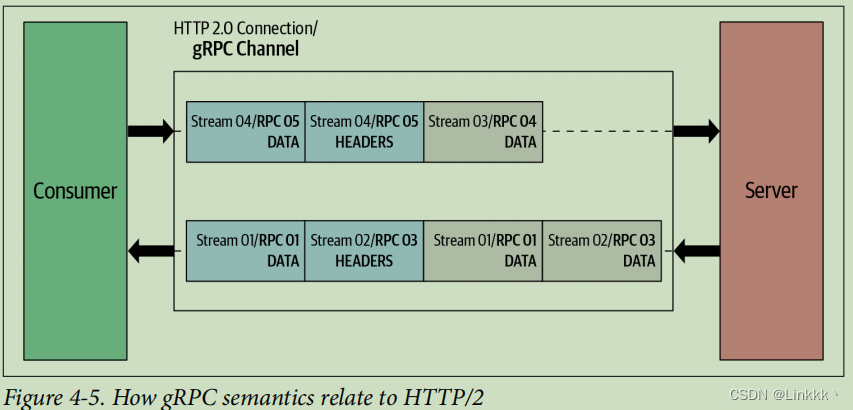

gPRC channel 本质是 HTTP/2 的连接；gRPC 远程调用被映射到 HTTP/2 的流中。

Request Message

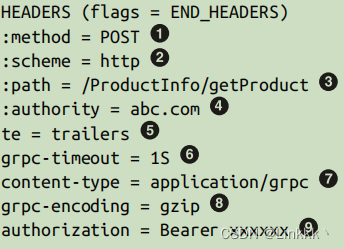

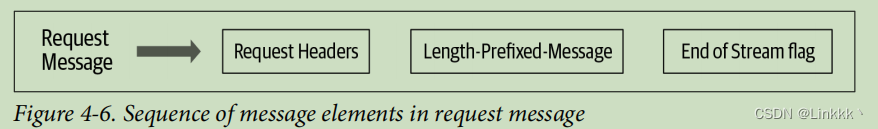

Client 发送 Request Headers 标识 RPC 的开始，然后发送 Length-Prefixed-Message，最后发送 EOS 标识 RPC 请求结束。

1. 定义 HTTP method。gRPC 总是使用 POST，表示请求使用目标资源处理 representation。
2. 定义 HTTP scheme。如果启用 TLS（Transport Level Security），sheme 被设为 “https”，否则未 “http”。
3. 定义 endpoint path。对于 gRPC 来说，为 “/”{service name}“/”{method name}。
4. 定义 target URI 的 virtual hostname。
5. 定义不兼容代理的检测。对于 gRPC，该值必须是 “trailers”。
6. 定义调用超时。如果没有指定，服务器应当假设超时为无限时间。
7. 定义 content-type。对于 gRPC，content-type 应当为 application/grpc。否则，服务会返回状态码 415 (Unsupported Media Type)。
8. 定义消息压缩类型。可能的值为 identity，gzip，deflate，snappy，和 {custom}。
9. 这是一个可选的 metadata。authorization metadata 被用于访问安全终端。

一些其他的需要注意的点：

• 以 “:” 起始的 Header 被称为保留的 header，HTTP/2 要求保留 header 出现在其他 header 之前。
• 在 gRPC 通讯中的传递的 headers 被分为两类：调用定义 header 和自定义 metadata。
• Call-definition header HTTP/2 支持的预定义 header。它应当在自定义 metadata 之前发送。
• 自定义 metadata 是任意的键值对，由应用层定义。当你定义自定义 metadata 时，你需要保证不使用以 grpc- 起始的 header。它们被保留由 gRPC core 使用。

client 先发送 request header，再发送 length-prefixed message（可以分为多个 frame），最后以 EOS 结束本次 HTTP 请求。

Response Message

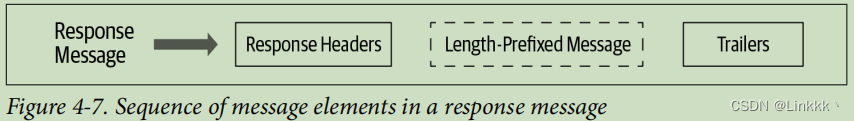

Response Message 由三部分组成：Response Headers，Length-Prefixed Message 和 Trailers。

1. 表明 HTTP 请求的状态。
2. 定义消息压缩类型。可能的值为 identity，gzip，deflate，snappy，和 {custom}。
3. 定义 content-type。对于 gRPC，content-type 应当为 application/grpc。

与 request header 类似，应用层定义的自定义 metadata 包含任意的键值对，它们能被设置到 response header 中。

发送 response header 后，会使用单独的一个或几个 HTTP/2 data frame 发送 length-prefixed 消息，但是最后一个 HTTP/2 data frame 不会设置 END_STREAM flag，它在另外一个称为 trailer 的 header 中设置。

最后，发送 trailers 来表示 response message 发送完成，它包含请求的 status code 和 status message。

1. 定义 gRPC 状态码。
2. 定义错误描述，这是可选的，仅在处理请求过程中发生错误才定义。

特定情况下，client 的请求调用可能会立刻失败，此时，server 仅发送 trailers 作为 response。它依然包含 gRPC status 和 status message，此外，它还包含其他的 header，因为只返回一个 HTTP/2 header。它包含 END_STREAM 和 END_HEADERS flags。

• HTTP-Status->:status
• Content-Type->content-type
• Status->grpc-status
• Status-Message->grpc-message

Understanding the Message Flow in gRPC Communication Patterns

Simple RPC

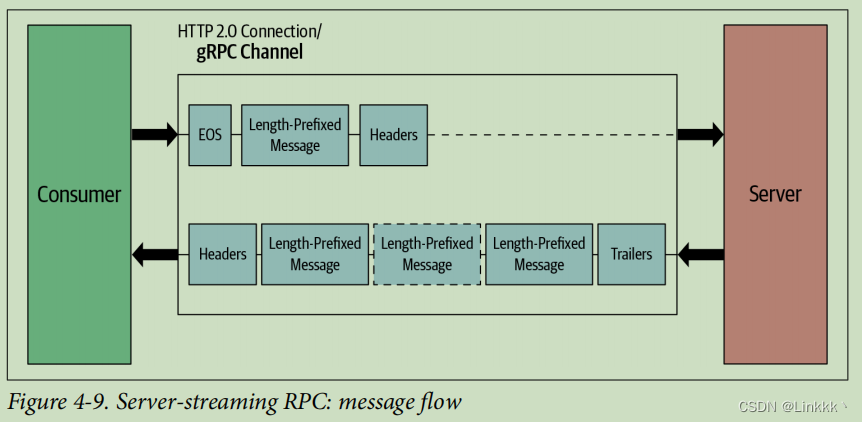

Server-streaming RPC

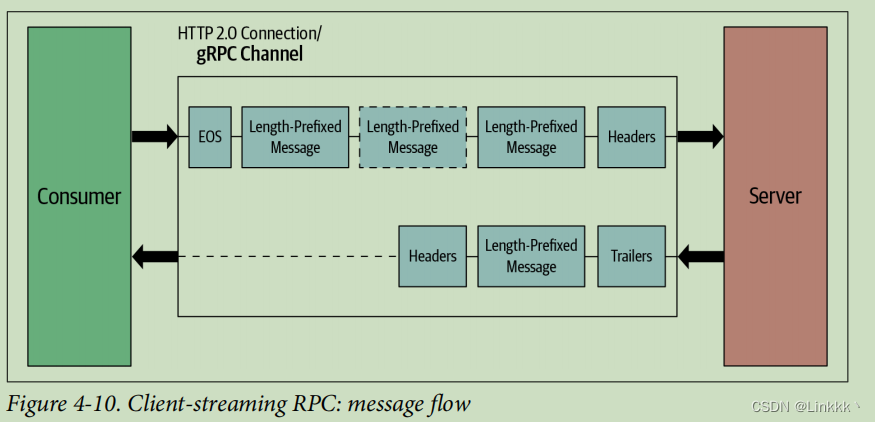

Client-streaming RPC

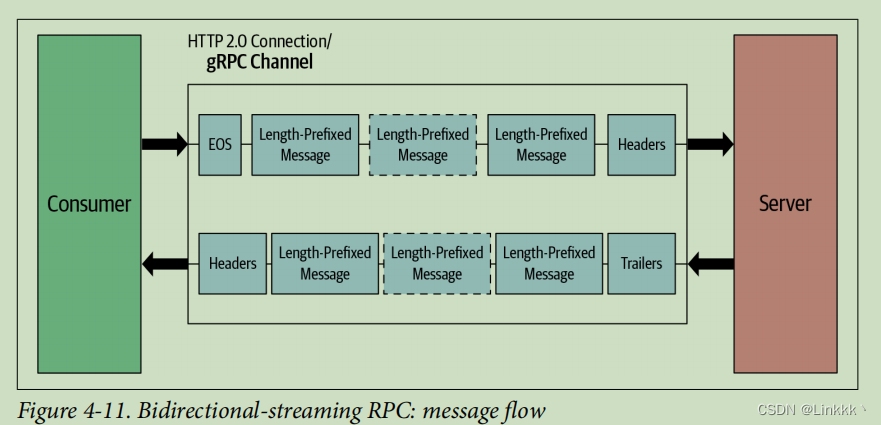

Bidirectional-streaming RPC

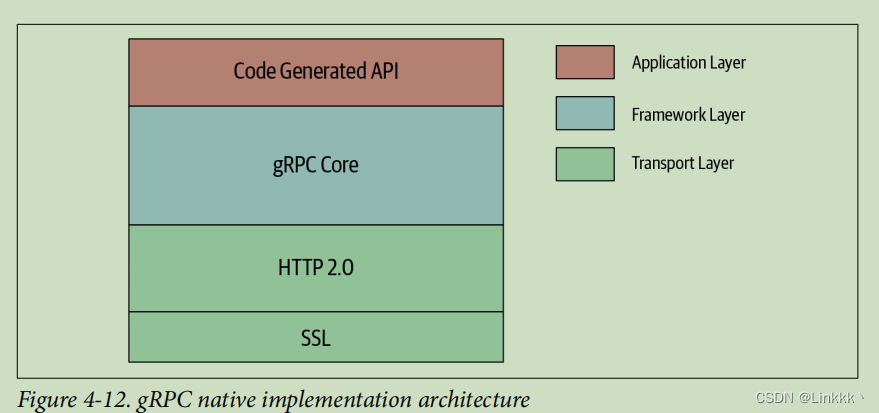

gRPC Implementation Architecture

Summary

gRPC 构建与 protocol buffer 和 HTTP/2 之上。

protocol buffer 是一个数据序列化协议，它生成的二进制 payload 较 json 格式更小且是强类型的。

HTTP/2 用于传输 protocol buffer 生成的二进制 payload。HTTP/2 是多路复用的，它支持在单个 TCP 连接上存在多个数据流。
