1.ADC(模数转换器)原理:

把温度、压力、湿度或者声音等，对这些模拟信号通过对应的传感器器件转换成具有对应关系的电信号(一般是电压信号)。把电信号经过一系列处理转换成数字信号。从而反求出温度、压力、湿度或者声音对应的模拟信号大小。

2.ADC的重要名词

类似占空比是PWM是一个专用名词，所以ADC也有两个比较重要的名词。

1.分辩率：指数字量变化一个最小量时模拟信号的变化量，定义为满刻度与2n的比值。通常用数字信号的位数来表示。比如：12位的ADC(2的12次方=4095),那么4095就是分辨率。如果测量的电压范围是（0~3.3v)模拟量。那么对应的数字量（0~4095)。

实例一：STM32F407芯片有3个12位的ADC，参考电压是3.3V。 那么，有一个外部为1.25V的模拟量电压信号，经过ADC转换后对应的数字量d是多少？ 12位ADC -> 212=4096；这样0~3.3V（参考电压），对应的ADC输出为：0~4095 那么，1.25/d=3.3/4095 -> d=1552（取整）。

2.ADC的参考电压：将模拟电压值转换为数字值的电压基准。由于数字信号本身不具有实际意义，仅仅表示一个相对大小，故任何一个模数转换器都需要一个参考模拟量作为转换的标准。比较常见的参考标准为最大的可转换信号大小，即模数转换器可进行转换的电压范围为：0V到REF（引脚输入的参考电压），输出的数字量则表示输入信号相对于参考信号的大小。

3.ADC的工作过程

由四部分组成模拟部分（如参考电压、比较器、可控积分器等）、采样保持部分、量化、编码。

1.模拟部分(输入模拟的电压信号）

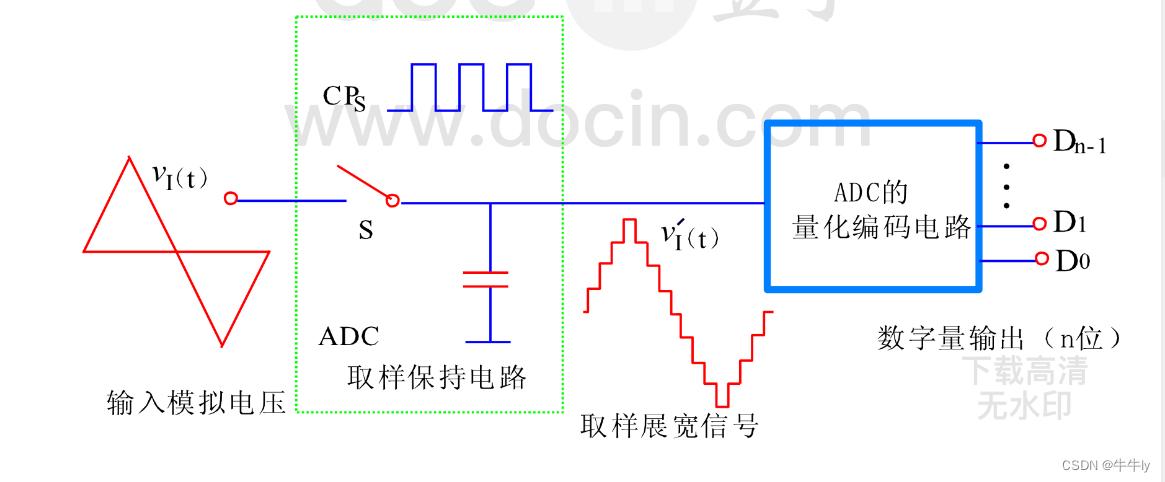

 2.采样保持部分:用一个比模拟信号快快的频率(可以根据香农定律确定采样频率)每隔一定的时间间隔，抽取信号的一个瞬时幅度值.

       采样电路的要求：

         1.在采样时间内，信号维持不变，以提供足够的转换时间。（在电路中用一个电容，因为电容有充放电作用，可以维持一段时间）

         2.采样后保持原信号特征。

         3. 香农定律：采样频率大于2倍输入信号频率的最大值

3.量化：采样后在时间上离散的样值序列，但每个样值的幅度仍然是一个连续的模拟量。所以量化就是对每个样值的幅度进行离散。

          为了产生量化编码，在设计（或选择）AD器件时，首先应确定最小量化单位，即单位数字量所代表的模拟量。 如量化单位用△表示，量化过程为： 把要转换的模拟量除△，得： ①整数部分，用二进制表示，即得转换数字量。 ②余数部分，即量化误差。

 误差处理：四舍五入——误差小。 只舍不入——误差大。

量化单位越小→转换位数越多→量化误差越小。

4.编码：采样、量化后的信号变成了一串幅度分级的脉冲信号，这串脉冲的包络代表了模拟信号，它本身也还不是数字信号，而是一种十进制信号，需要把它转换成数字编码脉冲。下面是转换的过程。

4.ADC的类型

并行比较型，逐次逼近型，双积分型，V/F转换型。

一般在STM32内部都是逐次逼近型(听名字就是一步一步逼近实际值(即转换的数字量大小）。类型不同精度与速度可能会不同。不是硬件设计也不需要去了解。

5.ADC的主要技术指标（只介绍两个重要的)

1.分辩率(Resolution): 指数字量变化一个最小量时模拟信号的变化量，定义为满刻度与2n的比值。分辩率又称精度，通常以数字信号的位数来表示。

2.转换速率(Conversion Rate): 是指完成一次从模拟转换到数字的AD转换所需的时间的倒数。采样时间则是另外一个概念，是指两次转换的间隔。为了保证转换的正确完成，采样速率(Sample Rate)必须小于或等于转换速率。

6.STM32F407内部ADC的介绍(看手册就行）

  STM32F407内部集成3个有最高12位ADC（ADC1、ADC2、ADC3），它们是逐次逼近型模数转换器。

主要特性： 可配置的转换精度：6位，8位，10位，12位 转换电压范围： 0 ~ VREF+（一般接到3.3V电源，不能超过STM32芯片电源电压） 19个转换通道：16个外部通道（IO引脚） + 3个内部通道（温度传感器、内部电压参考、电池供电监测）。

采样时间可配置 扫描方向可配置 多种转换模式：单次(转换一次就结束），连续

数据存放对齐方式可配置：左对齐，右对齐（ADC的结果存储在一个左对齐或右对齐的 16 位数据寄存器中）

启动转换方式可配置：软件触发，硬件触发。（就是启动触发的方式）

可设置上下门限的模拟看门狗 DMA功能 在转换结束、注入转换结束以及发生模拟看门狗或溢出事件时产生中断。

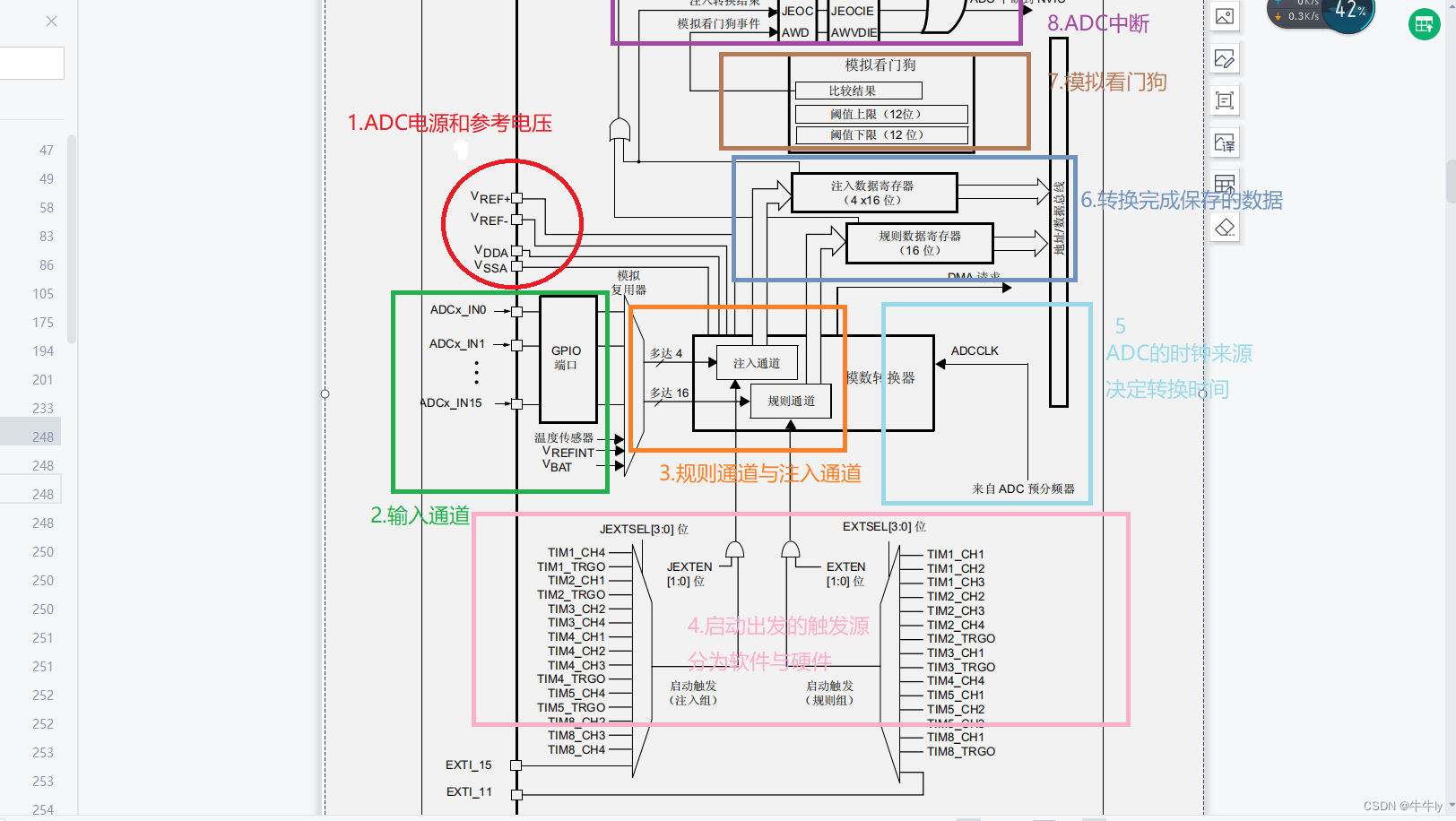

7.ADC功能框图：

1.ADC的参考电压： 1.8<= 参考电压<= 3.3v

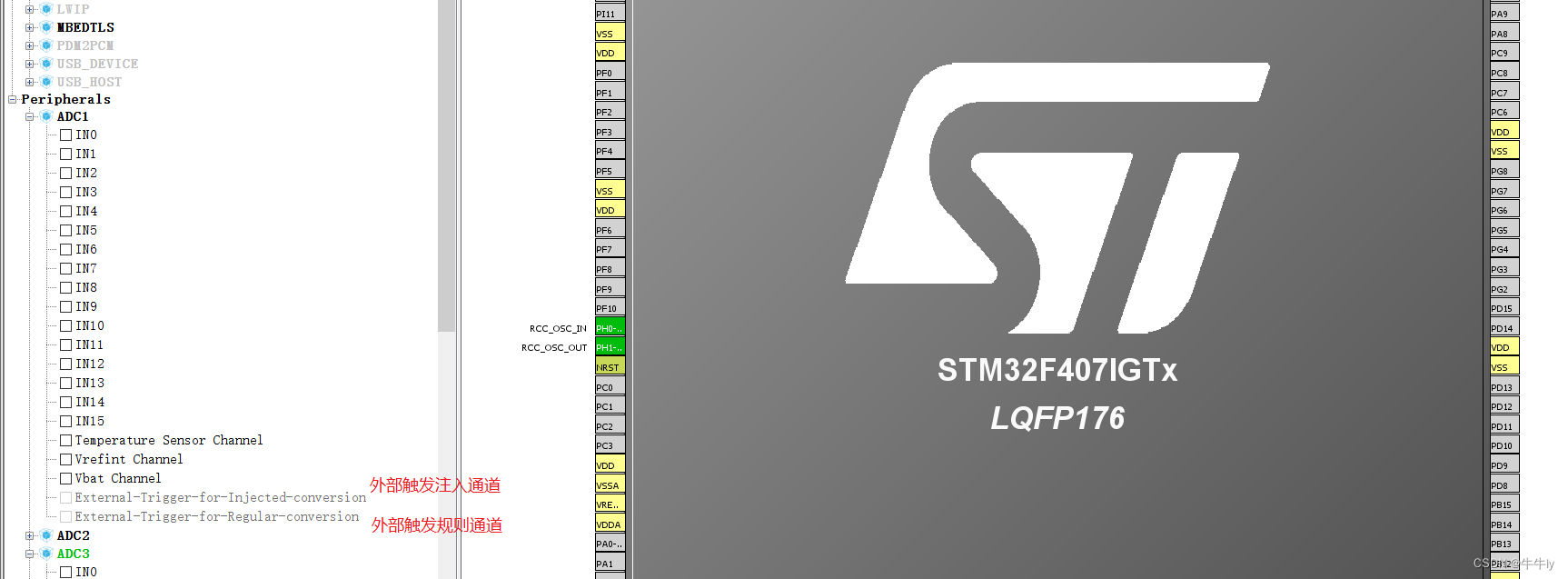

2.输入通道：有16个内部通道，3个内部通道。(具体的对应的引脚看数据手册）

3.注入通道与规则通道

    规则通道(只能最多16个）：规规矩矩按照顺序来转换(可按任意顺序在任意通道上完成）

    注入通道（只能最多4个）：注入可以理解为插队。它是一种在规则通道转换的时候强行插入要转换的一种。这点和中断有点像，当规则通道转换中，有注入通道插队，那么得先转换注入通道的，然后才倒回来转换规则通道。

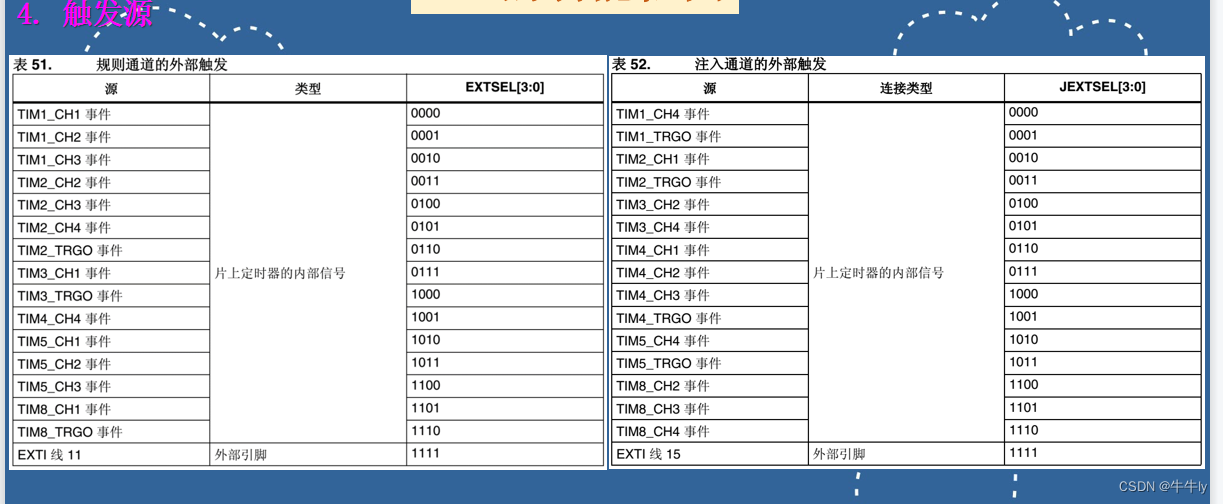

4.启动触发的触发方式：

分为软件触发与硬件触发(内部定时器触发和外部IO触发)。如果选择外部触发事件还可以选择控制触发极性，可以有4种状态：禁止触发检测、上升沿检测、下降沿检测以及上升沿和下降沿均检测。

5.ADC的时钟

   先查手册ADC挂载在哪个总线：如果挂载在PCLK2（84MHZ），但是这里有一个要求就是分频后的频率不能大于36MHZ。如果我4分频那么就是21MHz(没有大于36MHZ)。

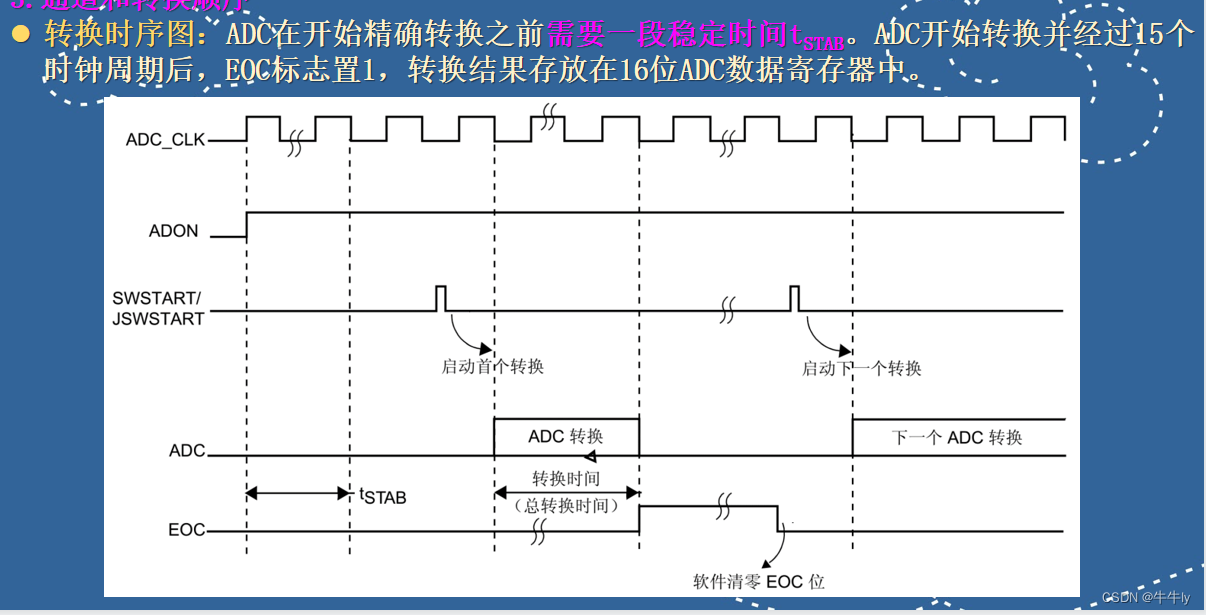

   采样时间：ADC需要若干个ADC_CLK周期完成对输入的电压进行采样。

        （转换时间）TCONV=采样时间+12个周期

     每个通道可以分别设置成不同的时间进行采样。其中采样的周期最小是3个，想要通过设置达到   最快的采样，就设置周期为3个，周期等于1/ADC_CLK。 因为ADC总的转换时间和ADC的输入时钟以及采样时间有关，所以其计算公式为： TCONV=采样时间+12个周期 其中12个周期是采集12位AD时间是固定的。当ADC_CLK=30MHz，ADC为3周期，那么总的转换时间为：TCONV=3+12=15个周期=0.5us。

6.数据寄存器

  注入通道每个通道都有一个数据寄存器。规则通道只有一个，那么当一个通道采集完放到数据寄存器。如果不去读取。当采集下一个通道完成时就会产生溢出(有溢出中断）。用DMA传输就不会当一个通道转换完成就自动传输了。

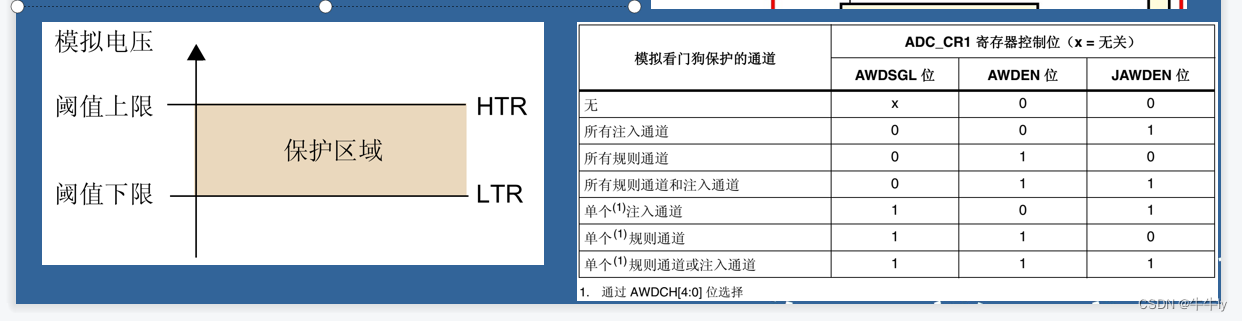

7.模拟看门狗

   如果ADC转换的模拟电压低于阈值下限或高于阈值上限(通过配置寄存器设置下限，上限），则AWD模拟看门狗状态位会置1。这些阈值在ADC_HTR和ADC_LTR的16位寄存器的12个最低有效位中进行编程。可以使用ADC_CR1寄存器中的AWDIE位使能中断。 阈值与ADC_CR2寄存器中的ALIGN位的所选对齐方式无关。在对齐之前，会将模拟电压与阈值上限和下限进行比较。

8.ADC中断

当模拟看门狗状态位和溢出状态位分别置1时，规则组和注入组在转换结束时可能会产生中断。可以使用单独的中断使能位以实现灵活性。

8.总结：

这是ADC的基本介绍，其实还有许多高级用法用的相对少。

9.实战

  1.单通道采集

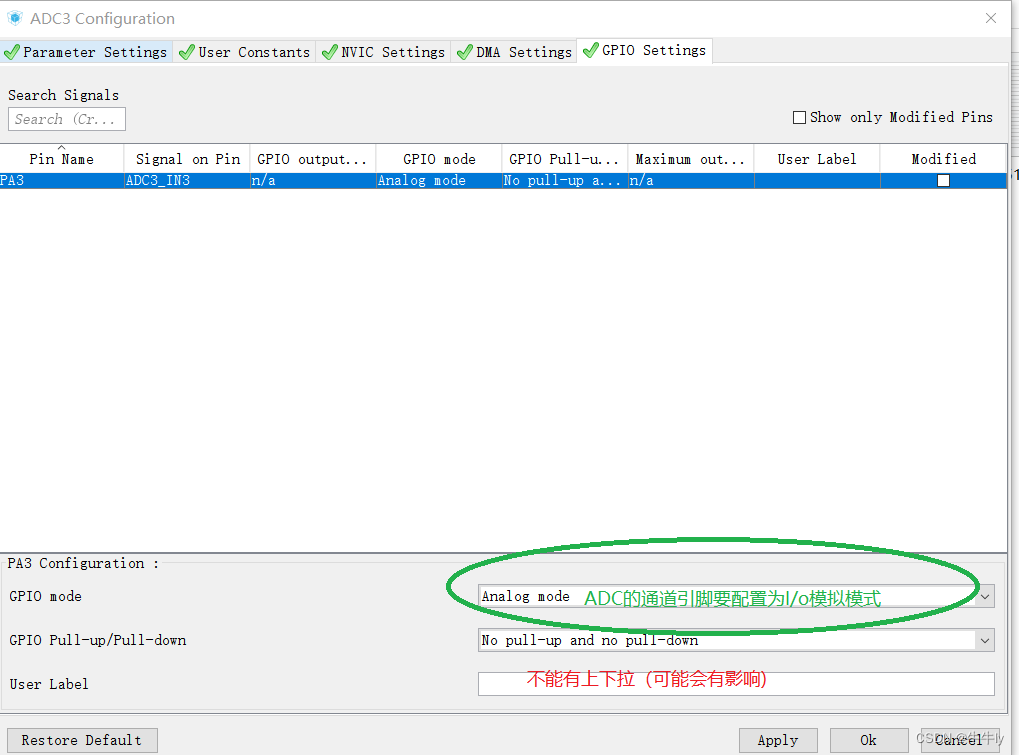

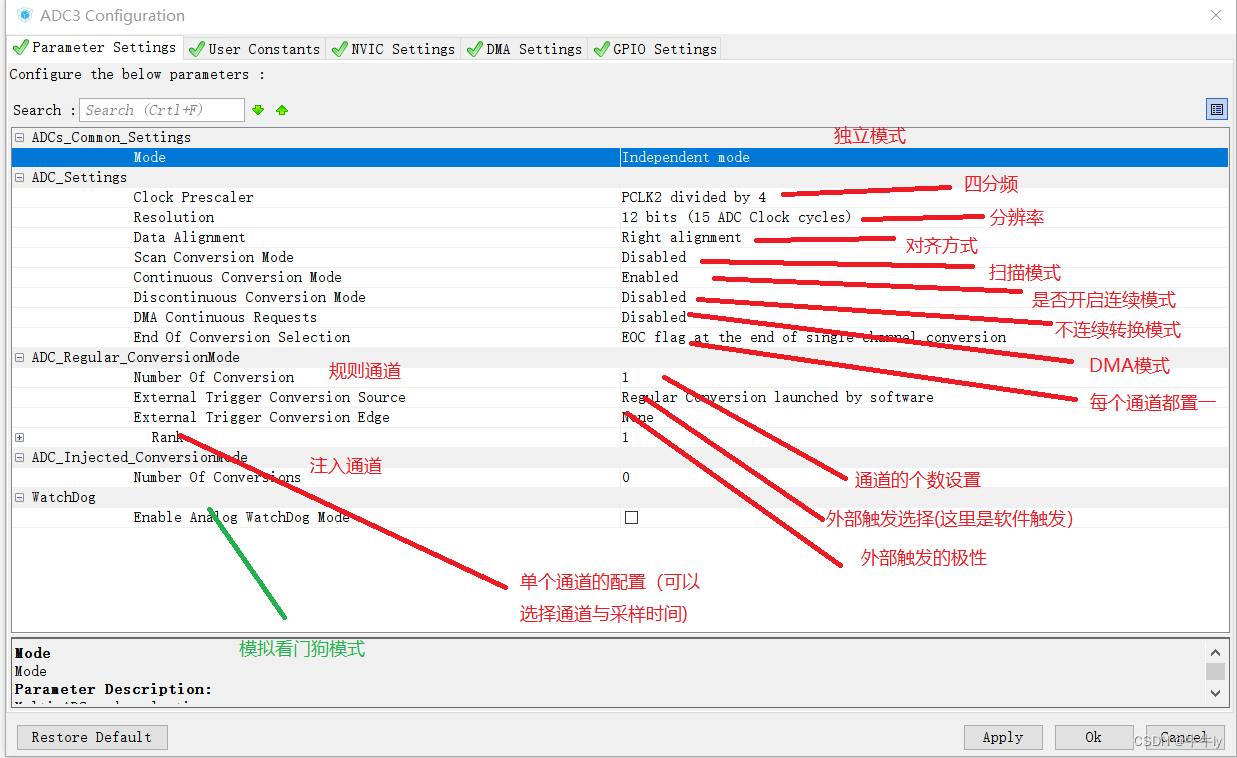

    1.cubeMX的配置：



    2.代码

       ADC.h文件



#ifndef __ADC_H__
#define	__ADC_H__
#include "stm32f4xx_hal.h"
// 注意：用作ADC采集的IO必须没有复用，否则采集电压会有影响
/********************ADC输入通道（引脚）配置**************************/
#define ADCx_RCC_CLK_ENABLE()            __HAL_RCC_ADC1_CLK_ENABLE()
#define ADCx_RCC_CLK_DISABLE()           __HAL_RCC_ADC1_CLK_DISABLE()
#define ADCx                             ADC1
// PA3
#define ADC_GPIO_ClK_ENABLE()            __HAL_RCC_GPIOA_CLK_ENABLE()
#define ADC_GPIO                         GPIOA
#define ADC_GPIO_PIN                     GPIO_PIN_3
#define ADC_CHANNEL                      ADC_CHANNEL_3

/* 扩展变量 ------------------------------------------------------------------*/
extern ADC_HandleTypeDef hadcx;

/* 函数声明 ------------------------------------------------------------------*/
void MX_ADCx_Init(void);

#endif /* __ADC_H__ */

ADC.C

#include "adc/bsp_adc.h"
void MX_ADCx_Init(void)
{
  ADC_ChannelConfTypeDef sConfig;

  hadcx.Instance = ADCx;
  hadcx.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;      //4分频，84/4=21MHz
  hadcx.Init.Resolution = ADC_RESOLUTION_12B;                //ADC分辨率12位
  hadcx.Init.ScanConvMode = DISABLE;                         //失能扫描模式
  hadcx.Init.ContinuousConvMode = ENABLE;                   //使能连续转换模式不采用单次
  hadcx.Init.DiscontinuousConvMode = DISABLE;//失能不连续转换模式
  hadcx.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;//外设触发边沿极性
  hadcx.Init.ExternalTrigConv = ADC_SOFTWARE_START;//软件触发
  hadcx.Init.DataAlign = ADC_DATAALIGN_RIGHT;//右对齐
  hadcx.Init.NbrOfConversion = 1;//规则序列转换通道数目
  hadcx.Init.DMAContinuousRequests = DISABLE;//DMA连续请求失能
  hadcx.Init.EOCSelection = ADC_EOC_SINGLE_CONV;//单通道采样完成就进入中断

  HAL_ADC_Init(&hadcx);

  /* 单个配置采样通道 */
  sConfig.Channel = ADC_CHANNEL;    // 选择通道
  sConfig.Rank = 1;                 //转换序列排序
  sConfig.SamplingTime = ADC_SAMPLETIME_56CYCLES;  //采样时间
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);
}

/**
  * 函数功能: ADC外设初始化配置
  * 输入参数: hadc：AD外设句柄类型指针
  * 返 回 值: 无
  * 说    明: 该函数被HAL库内部调用
  */
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{
  GPIO_InitTypeDef GPIO_InitStruct;
  if(hadc->Instance==ADCx)
  {
    /* 外设时钟使能 */
    ADCx_RCC_CLK_ENABLE();

    /* AD转换通道引脚时钟使能 */
    ADC_GPIO_ClK_ENABLE();

    /* AD转换通道引脚初始化 */
    GPIO_InitStruct.Pin = ADC_GPIO_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;   //模拟输入(一个要是模拟输入）
    GPIO_InitStruct.Pull = GPIO_NOPULL;       // 无上下拉（否则会有影响）
    HAL_GPIO_Init(ADC_GPIO, &GPIO_InitStruct);

    /* 外设中断优先级配置和使能中断 */
    HAL_NVIC_SetPriority(ADC_IRQn, 1, 0);
    HAL_NVIC_EnableIRQ(ADC_IRQn);
  }
}

main.c


#include "stm32f4xx_hal.h"
#include "string.h"
#include "usart/bsp_debug_usart.h"
#include "adc/bsp_adc.h"


#define COVER_BUFFER_SIZE   ((uint32_t)  100)

float ADC_ConvertedValueLocal;  // 保存采集到的数字量转换成模拟量的值

__IO uint32_t ADC_ConvertedValue; //保存采集到的数字量

int32_t ADC_Aver_Value[COVER_BUFFER_SIZE]; // 保存采集100次的ADC值

uint16_t times=0; // 记录采集的次数

__IO uint8_t finish_flag=0; // 采集100次的完成标志


void SystemClock_Config(void)
{

  RCC_OscInitTypeDef RCC_OscInitStruct;
  RCC_ClkInitTypeDef RCC_ClkInitStruct;

  __HAL_RCC_PWR_CLK_ENABLE();                                     //使能PWR时钟

  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);  //设置调压器输出电压级别1

  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;      // 外部晶振，8MHz
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;                        //打开HSE
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;                    //打开PLL
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;            //PLL时钟源选择HSE
  RCC_OscInitStruct.PLL.PLLM = 8;                                 //8分频MHz
  RCC_OscInitStruct.PLL.PLLN = 336;                               //336倍频
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;                     //2分频，得到168MHz主时钟
  RCC_OscInitStruct.PLL.PLLQ = 7;                                 //USB/SDIO/随机数产生器等的主PLL分频系数
  HAL_RCC_OscConfig(&RCC_OscInitStruct);

  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;       // 系统时钟：168MHz
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;              // AHB时钟： 168MHz
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;               // APB1时钟：42MHz
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;               // APB2时钟：84MHz
  HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5);

  HAL_RCC_EnableCSS();                                            // 使能CSS功能，优先使用外部晶振，内部时钟源为备用

 	// HAL_RCC_GetHCLKFreq()/1000    1ms中断一次
	// HAL_RCC_GetHCLKFreq()/100000	 10us中断一次
	// HAL_RCC_GetHCLKFreq()/1000000 1us中断一次
  HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);                // 配置并启动系统滴答定时器
  /* 系统滴答定时器时钟源 */
  HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);

  /* 系统滴答定时器中断优先级配置 */
  HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}


int main(void)
{

  uint8_t i=0;
  int32_t ADC_value=0;
  /* 复位所有外设，初始化Flash接口和系统滴答定时器 */
  HAL_Init();
  /* 配置系统时钟 */
  SystemClock_Config();
  /* 初始化串口并配置串口中断优先级 */
  MX_DEBUG_USART_Init();

  printf("----这是一个ADC单通道电压采集实验-----\n");

  /* ADC 初始化 */
  MX_ADCx_Init();

  /* 启动AD转换并使能AD中断（启动转换完成与溢出中断) */
  HAL_ADC_Start_IT(&hadcx);

  /* 无限循环 */
  while (1)
  {
    if(finish_flag==1)
    {
			for(i=0;i<COVER_BUFFER_SIZE;i++)
			{
				/* 将数据累加至ADC_value变量 */
				ADC_value+=ADC_Aver_Value[i];
			}
		    ADC_value=ADC_value/COVER_BUFFER_SIZE;   // 采集100的平均值 （采集到的数字量）

			/* 3.3为AD转换的参考电压值，stm32的AD转换为12bit，2^12=4095，
				 即当输入为3.3V时，AD转换结果为4096 */
			ADC_ConvertedValueLocal =(double)ADC_value*3.3/4095; 	// 把采集到的数字量转模拟量(范围0~3.3v)

			printf("AD转换原始值 = 0x%04X \r\n", ADC_value);
			printf("计算得出电压值 = %f V \r\n",ADC_ConvertedValueLocal);

			finish_flag=0;
			ADC_value=0;

			HAL_Delay(1000);	// 延时1s在采集
		}
  }
}

/**
  * 函数功能: AD转换结束回调函数
  * 输入参数: hadc：AD设备类型句柄
  * 返 回 值: 无
  * 说    明: 无
  */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
  ADC_ConvertedValue=0;
  ADC_ConvertedValue=HAL_ADC_GetValue(&hadcx); // 读取数据寄存器的值
  times++;
  if(times==COVER_BUFFER_SIZE)
  {
    finish_flag=1;
    times=0;
  }
	ADC_Aver_Value[times]=ADC_ConvertedValue; // 采集完成一个ADC放到数组里直到采集100次标志采集完成
}

  总结：在转换完成中断里读取数据存储器的值

2.单通道（DMA传输)

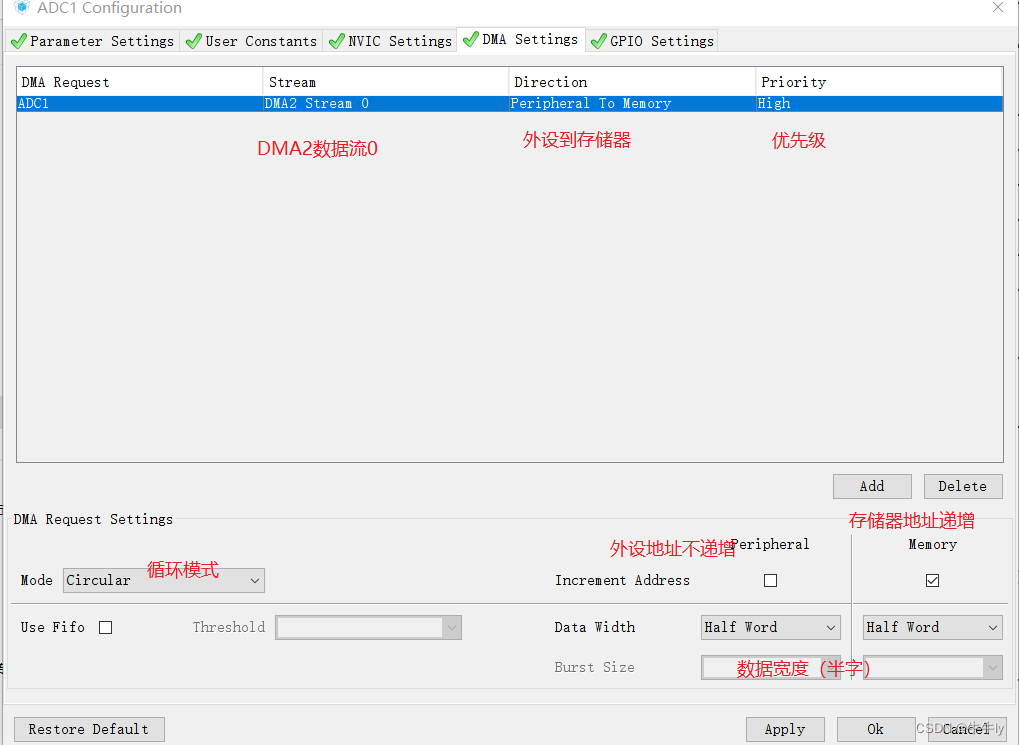

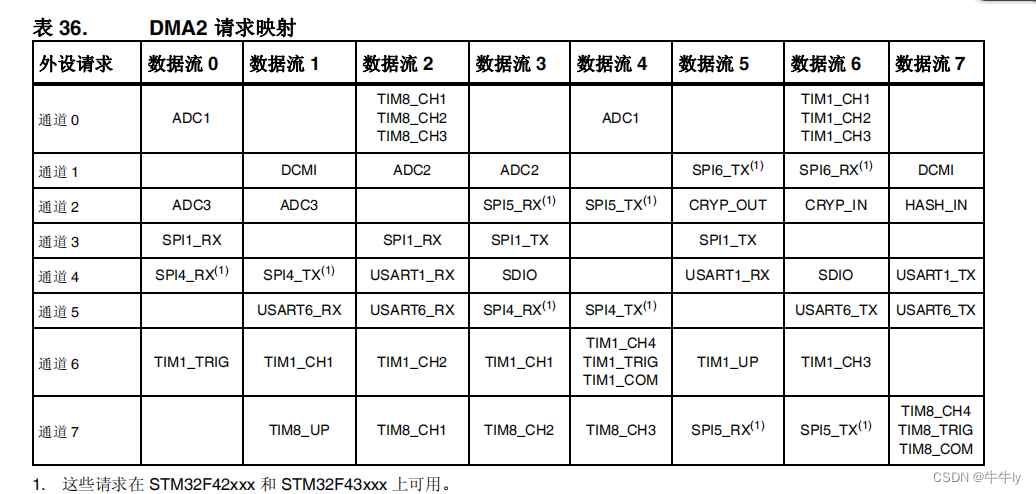

cubeMX DMA的配置（用DMA要查表对应ADC在DMA的哪个数据流通道）

代码：

ADC.h

#ifndef __ADC_H__
#define	__ADC_H__
/********************ADC输入通道（引脚）配置**************************/
#define ADCx_RCC_CLK_ENABLE()            __HAL_RCC_ADC1_CLK_ENABLE()
#define ADCx_RCC_CLK_DISABLE()           __HAL_RCC_ADC1_CLK_DISABLE()
#define DMAx_RCC_CLK_ENABLE()            __HAL_RCC_DMA2_CLK_ENABLE()
#define ADCx                             ADC1
#define ADCx_DMA_IRQx                    DMA2_Stream0_IRQn
#define ADCx_DMA_IRQx_Handler            DMA2_Stream0_IRQHandler
#define DMAx__Stream_x                   DMA2_Stream0
#define DMAx__CHANNEL_x                  DMA_CHANNEL_0  // DMA2数据流0



#define ADC_GPIO_ClK_ENABLE()            __HAL_RCC_GPIOA_CLK_ENABLE()
#define ADC_GPIO                         GPIOA
#define ADC_GPIO_PIN                     GPIO_PIN_3
#define ADC_CHANNEL                      ADC_CHANNEL_3

/* 扩展变量 ------------------------------------------------------------------*/
extern ADC_HandleTypeDef hadcx;  // ADC初始化结构体
extern DMA_HandleTypeDef hdma_adcx; // DMA初始化结构体

/* 函数声明 ------------------------------------------------------------------*/
void MX_ADCx_Init(void);
void MX_DMA_Init(void) ;

ADC.c


#include "adc/bsp_adc.h"
#include "usart/bsp_debug_usart.h"

ADC_HandleTypeDef hadcx;
DMA_HandleTypeDef hdma_adcx;

void MX_ADCx_Init(void)
{
  ADC_ChannelConfTypeDef sConfig;

  hadcx.Instance = ADCx;
  hadcx.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;//4分频,84/4=21MHz
  hadcx.Init.Resolution = ADC_RESOLUTION_12B;//12位分辨率
  hadcx.Init.ScanConvMode = DISABLE;//扫描模式失能
  hadcx.Init.ContinuousConvMode = ENABLE;//连续转换使能
  hadcx.Init.DiscontinuousConvMode = DISABLE;//非连续采集转换失能
  hadcx.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;//外部触发源的极性
  hadcx.Init.ExternalTrigConv = ADC_SOFTWARE_START;//软件触发
  hadcx.Init.DataAlign = ADC_DATAALIGN_RIGHT;//数据右对齐
  hadcx.Init.NbrOfConversion = 1;//规则通道转换数
  hadcx.Init.DMAContinuousRequests = ENABLE;//DMA连续请求使能
  hadcx.Init.EOCSelection = ADC_EOC_SINGLE_CONV;//采样完成进入中断

  HAL_ADC_Init(&hadcx);

  /* 配置采样通道 */
  sConfig.Channel = ADC_CHANNEL;
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_28CYCLES;//采样时间
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);
}

void MX_DMA_Init(void)
{

  DMAx_RCC_CLK_ENABLE();

  /* 外设中断优先级配置和使能中断 */
  HAL_NVIC_SetPriority(ADCx_DMA_IRQx, 0, 0);
  HAL_NVIC_EnableIRQ(ADCx_DMA_IRQx);
}

/**
  * 函数功能: ADC外设初始化配置
  * 输入参数: hadc：AD外设句柄类型指针
  * 返 回 值: 无
  * 说    明: 该函数被HAL库内部调用
  */
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{
  GPIO_InitTypeDef GPIO_InitStruct;
  if(hadc->Instance==ADCx)
  {
    /* 外设时钟使能 */
    ADCx_RCC_CLK_ENABLE();

    /* AD转换通道引脚时钟使能 */
    ADC_GPIO_ClK_ENABLE();


    /* AD转换通道引脚初始化 */
    GPIO_InitStruct.Pin = ADC_GPIO_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;//模拟输入
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(ADC_GPIO, &GPIO_InitStruct);

    hdma_adcx.Instance = DMAx__Stream_x;
    hdma_adcx.Init.Channel = DMAx__CHANNEL_x;
    hdma_adcx.Init.Direction = DMA_PERIPH_TO_MEMORY;       //DMA方向:外设->内存
    hdma_adcx.Init.PeriphInc = DMA_PINC_DISABLE;            //外设地址不变
    hdma_adcx.Init.MemInc = DMA_MINC_ENABLE;                //内存地址自增
    hdma_adcx.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;  //传输数据半字16位
    hdma_adcx.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;   //接收数据半字16位
    hdma_adcx.Init.Mode = DMA_CIRCULAR;                       //循环模式
    hdma_adcx.Init.Priority = DMA_PRIORITY_HIGH;              // 优先级
    hdma_adcx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;           // FIFO模式
    HAL_DMA_Init(&hdma_adcx);

    __HAL_LINKDMA(hadc,DMA_Handle,hdma_adcx);  // DMA要与ADC连接起来(这个函数很关键）


  }
}

main.c

#include "stm32f4xx_hal.h"
#include "usart/bsp_debug_usart.h"
#include "adc/bsp_adc.h"

#define COVER_BUFFER_SIZE   ((uint32_t)  100)

float ADC_ConvertedValueLocal;
// AD转换结果值
uint32_t ADC_ConvertedValue;

uint32_t DMA_Transfer_Complete_Count=0; //记录DAM转换的次数

uint32_t ADC_Add_DATA[COVER_BUFFER_SIZE];
uint16_t counts=0;
uint8_t  finish_flag=0;
uint32_t g_count = 0;

int main(void)
{
  uint8_t i=0;
  int32_t ADC_value=0;
  /* 复位所有外设，初始化Flash接口和系统滴答定时器 */
  HAL_Init();
  /* 配置系统时钟 */
  SystemClock_Config();
  /* 初始化串口并配置串口中断优先级 */
  MX_DEBUG_USART_Init();

  printf("----这是一个ADC单通道电压采集实验-----\n");
  MX_DMA_Init();
  /* ADC 初始化 */
  MX_ADCx_Init();

  /* 启动AD转换并使能DMA传输和中断 */
  HAL_ADC_Start_DMA(&hadcx,&ADC_ConvertedValue,1);  // 参数1:ADC句柄结构体 参数2:保存数据 参数3:长度

  /* 无限循环 */
  while (1)
  {
    if(finish_flag==1)
    {
			for(i=0;i<COVER_BUFFER_SIZE;i++)
			{
				/* 将数据累加至ADC_value变量 */
				ADC_value+=ADC_Add_DATA[i];

			}
			ADC_value=ADC_value/COVER_BUFFER_SIZE;   // 求平均值


			/* 3.3为AD转换的参考电压值，stm32的AD转换为12bit，2^12=4096，
				 即当输入为3.3V时，AD转换结果为4096 */
			ADC_ConvertedValueLocal =(double)ADC_value*3.3/4096;
			printf("AD转换原始值 = 0x%04X \r\n", ADC_value);
			printf("计算得出电压值 = %f V \r\n",ADC_ConvertedValueLocal);
      printf("完成的次数 %u V \r\n",g_count);
			finish_flag=0;
			ADC_value=0;
			HAL_Delay(1000);
		}
  }
}

/**
  * 函数功能: ADC转换完成回调函数
  * 输入参数: hadc：ADC外设设备句柄
  * 返 回 值: 无
  * 说    明: 无
  */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)  // 当触发DMA 把外设的数据传输到存储器
{

    g_count ++;
	ADC_Add_DATA[DMA_Transfer_Complete_Count]=ADC_ConvertedValue;
	DMA_Transfer_Complete_Count++;
	if(DMA_Transfer_Complete_Count==COVER_BUFFER_SIZE)
	{
	  DMA_Transfer_Complete_Count=0;
		finish_flag=1;
	}

}

3.多通道（DMA)传输 要设置扫描模式

当多通道采集时，因为ADC转换需要时间。采集不能太快。每个通道的采集时间要求快就需要用DMA传输。如果时间要求不高。当第一个通道采集完。读取数据后，采集第二个通道。如果太快可能第一个通道都没读取完数据然后第二个通道有采集完。就会溢出。

多通道轮询方式dome(不采用DMA传输）

  //开启ADC1
  HAL_ADC_Start(&hadc1);
  //等待ADC转换完成，超时为100ms
  HAL_ADC_PollForConversion(&hadc1,100);
  //判断ADC是否转换成功
  if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1),HAL_ADC_STATE_REG_EOC)){
        //成功读取值
      return HAL_ADC_GetValue(&hadc1);
   }

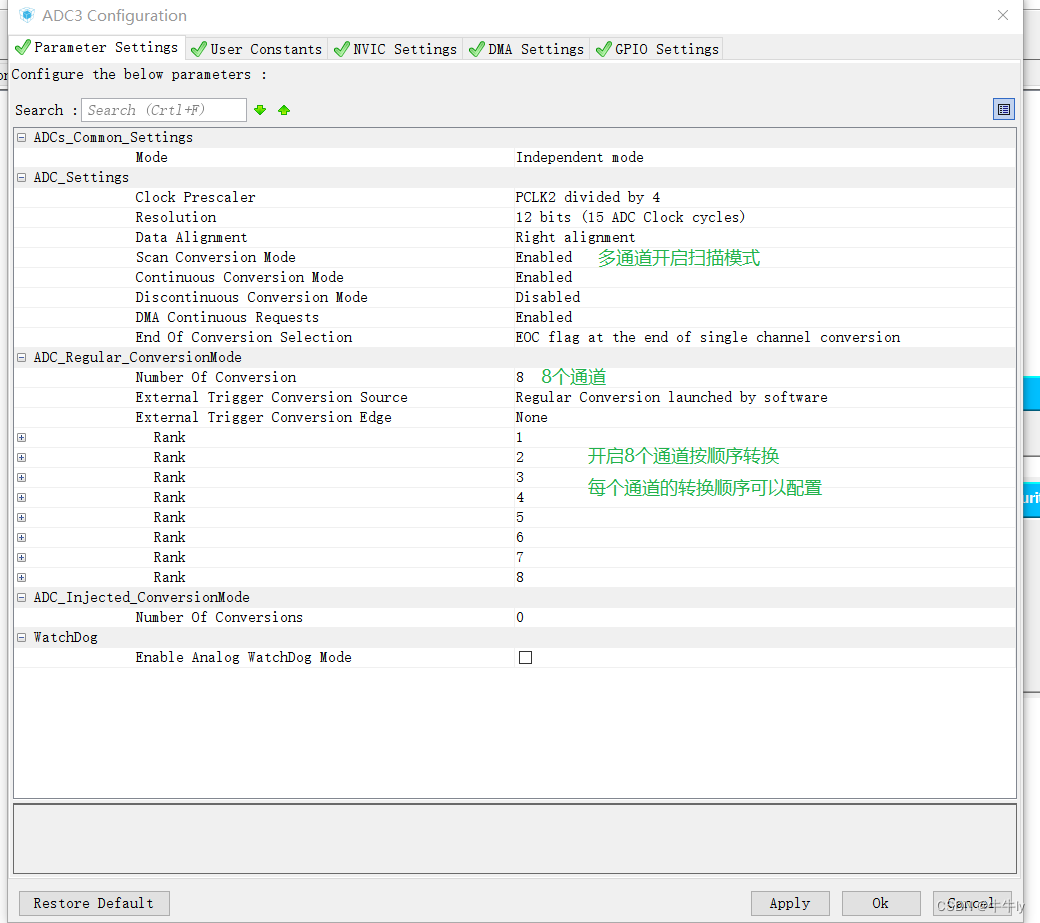

cubeMX的配置

代码

ADC.h

#ifndef __ADC_H__
#define	__ADC_H__

/********************ADC输入通道（引脚）配置**************************
// 采集多个通道
#define ADCx_RCC_CLK_ENABLE()            __HAL_RCC_ADC3_CLK_ENABLE()
#define ADCx_RCC_CLK_DISABLE()           __HAL_RCC_ADC3_CLK_DISABLE()
#define DMAx_RCC_CLK_ENABLE()            __HAL_RCC_DMA2_CLK_ENABLE()
#define DMAx_Streamn_IRQn                DMA2_Stream0_IRQn
#define DMAx_Streamn_IRQHandler          DMA2_Stream0_IRQHandler
#define DMAx_Streamn                     DMA2_Stream0
#define DMA_CHANNEL                      DMA_CHANNEL_2
#define ADCx                             ADC3
#define ADC_GPIO_ClK_ENABLE()            __HAL_RCC_GPIOF_CLK_ENABLE();

#define ADC_GPIO_PIN1                    GPIO_PIN_6
#define ADC_GPIO1                        GPIOF
#define ADC_CHANNEL1                     ADC_CHANNEL_4

#define ADC_GPIO_PIN2                    GPIO_PIN_7
#define ADC_GPIO2                        GPIOF
#define ADC_CHANNEL2                     ADC_CHANNEL_5

#define ADC_GPIO_PIN3                    GPIO_PIN_8
#define ADC_GPIO3                        GPIOF
#define ADC_CHANNEL3                     ADC_CHANNEL_6

#define ADC_GPIO_PIN4                    GPIO_PIN_9
#define ADC_GPIO4                        GPIOF
#define ADC_CHANNEL4                     ADC_CHANNEL_7

#define ADC_GPIO_PIN5                    GPIO_PIN_10
#define ADC_GPIO5                        GPIOF
#define ADC_CHANNEL5                     ADC_CHANNEL_8

#define ADC_GPIO_PIN6                    GPIO_PIN_3
#define ADC_GPIO6                        GPIOF
#define ADC_CHANNEL6                     ADC_CHANNEL_9

#define ADC_GPIO_PIN7                    GPIO_PIN_4
#define ADC_GPIO7                        GPIOF
#define ADC_CHANNEL7                     ADC_CHANNEL_14

#define ADC_GPIO_PIN8                    GPIO_PIN_5
#define ADC_GPIO8                        GPIOF
#define ADC_CHANNEL8                     ADC_CHANNEL_15

#define ADC_CHANNEL_NUMBER               8

/* 扩展变量 ------------------------------------------------------------------*/
extern ADC_HandleTypeDef hadcx;
extern DMA_HandleTypeDef hdma_adcx;

/* 函数声明 ------------------------------------------------------------------*/
void MX_ADCx_Init(void);
void MX_DMA_Init(void) ;

ADC.C

#include "adc/bsp_adc.h"
#include "usart/bsp_debug_usart.h"

/* 私有类型定义 --------------------------------------------------------------*/
/* 私有宏定义 ----------------------------------------------------------------*/
/* 私有变量 ------------------------------------------------------------------*/
ADC_HandleTypeDef hadcx;
DMA_HandleTypeDef hdma_adcx;


  */
void MX_ADCx_Init(void)
{
  ADC_ChannelConfTypeDef sConfig;

  hadcx.Instance = ADCx;
  hadcx.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;//4分频,84/4=21MHz
  hadcx.Init.Resolution = ADC_RESOLUTION_12B;//ADC 12位分辨率
  hadcx.Init.ScanConvMode = ENABLE;//扫描模式使能
  hadcx.Init.ContinuousConvMode = ENABLE;//连续转换使能
  hadcx.Init.DiscontinuousConvMode = DISABLE;//非连续转换失能
  hadcx.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;//外部触发
  hadcx.Init.ExternalTrigConv = ADC_SOFTWARE_START;//软件触发
  hadcx.Init.DataAlign = ADC_DATAALIGN_RIGHT;//数据右对齐
  hadcx.Init.NbrOfConversion = ADC_CHANNEL_NUMBER;//规则通道8个
  hadcx.Init.DMAContinuousRequests = ENABLE;//DMA连续请求使能
  hadcx.Init.EOCSelection = ADC_EOC_SINGLE_CONV;//采样完成进入中断

  HAL_ADC_Init(&hadcx);

  // 配置每个采样通道采样时间都可以单独配置，并且一个通道可以多次采集
  sConfig.Channel = ADC_CHANNEL1;
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_28CYCLES;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL2;
  sConfig.Rank = 2;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL3;
  sConfig.Rank = 3;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL4;
  sConfig.Rank = 4;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL5;
  sConfig.Rank = 5;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL6;
  sConfig.Rank = 6;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL7;
  sConfig.Rank = 7;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

  sConfig.Channel = ADC_CHANNEL8;
  sConfig.Rank = 8;
  HAL_ADC_ConfigChannel(&hadcx, &sConfig);

}

void MX_DMA_Init(void)
{

  DMAx_RCC_CLK_ENABLE();

  /* 外设中断优先级配置和使能中断 */
  HAL_NVIC_SetPriority(DMAx_Streamn_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMAx_Streamn_IRQn);
}

/**
  * 函数功能: ADC外设初始化配置
  * 输入参数: hadc：AD外设句柄类型指针
  * 返 回 值: 无
  * 说    明: 该函数被HAL库内部调用
  */
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{
  GPIO_InitTypeDef GPIO_InitStruct;
  if(hadc->Instance==ADCx)
  {
    /* 外设时钟使能 */
    ADCx_RCC_CLK_ENABLE();

    /* AD转换通道引脚时钟使能 */
    ADC_GPIO_ClK_ENABLE();

    /* AD转换通道引脚初始化 */
    GPIO_InitStruct.Pin = ADC_GPIO_PIN1;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    GPIO_InitStruct.Pull = GPIO_NOPULL;

    HAL_GPIO_Init(ADC_GPIO1, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN2;
    HAL_GPIO_Init(ADC_GPIO2, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN3;
    HAL_GPIO_Init(ADC_GPIO3, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN4;
    HAL_GPIO_Init(ADC_GPIO4, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN5;
    HAL_GPIO_Init(ADC_GPIO5, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN6;
    HAL_GPIO_Init(ADC_GPIO6, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN7;
    HAL_GPIO_Init(ADC_GPIO7, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = ADC_GPIO_PIN8;
    HAL_GPIO_Init(ADC_GPIO8, &GPIO_InitStruct);

    hdma_adcx.Instance = DMAx_Streamn;
    hdma_adcx.Init.Channel = DMA_CHANNEL;
    hdma_adcx.Init.Direction = DMA_PERIPH_TO_MEMORY;//外设到内存
    hdma_adcx.Init.PeriphInc = DMA_PINC_DISABLE;//外设地址自增失能
    hdma_adcx.Init.MemInc = DMA_MINC_ENABLE;//存储器地址自增使能
    hdma_adcx.Init.PeriphDataAlignment = DMA_PDATAALIGN_WORD;
    hdma_adcx.Init.MemDataAlignment = DMA_MDATAALIGN_WORD;
    hdma_adcx.Init.Mode = DMA_CIRCULAR;//循环模式
    hdma_adcx.Init.Priority = DMA_PRIORITY_HIGH;
    hdma_adcx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
    hdma_adcx.Init.FIFOThreshold = DMA_FIFO_THRESHOLD_HALFFULL;
    hdma_adcx.Init.MemBurst = DMA_MBURST_SINGLE;
    hdma_adcx.Init.PeriphBurst = DMA_PBURST_SINGLE;
    HAL_DMA_Init(&hdma_adcx);

    __HAL_LINKDMA(hadc,DMA_Handle,hdma_adcx);
  }
}

main.c

#include "stm32f4xx_hal.h"
#include "usart/bsp_debug_usart.h"
#include "adc/bsp_adc.h"

#define COVER_BUFFER_SIZE   ((uint32_t)  100)

float ADC_ConvertedValueLocal[ADC_CHANNEL_NUMBER];
// AD转换结果值
uint32_t ADC_ConvertedValue[ADC_CHANNEL_NUMBER];
uint32_t DMA_Transfer_Complete_Count=0;
uint32_t ADC_Add_DATA[COVER_BUFFER_SIZE*ADC_CHANNEL_NUMBER];
uint16_t counts=0;
uint8_t  finish_flag=0;

int main(void)
{
	uint8_t i=0,j=0;
  int32_t ADC_value[ADC_CHANNEL_NUMBER]={0};
  /* 复位所有外设，初始化Flash接口和系统滴答定时器 */
  HAL_Init();
  /* 配置系统时钟 */
  SystemClock_Config();
  /* 初始化串口并配置串口中断优先级 */
  MX_DEBUG_USART_Init();

  printf("----这是一个ADC多通道电压采集实验-----\n");
  MX_DMA_Init();
  /* ADC 初始化 */
  MX_ADCx_Init();

  /* 启动AD转换并使能DMA传输和中断 */
  HAL_ADC_Start_DMA(&hadcx,ADC_ConvertedValue,ADC_CHANNEL_NUMBER);

  /* 无限循环 */
  while (1)
  {
    if(finish_flag==1)
    {
			for(uint8_t y=0;y<ADC_CHANNEL_NUMBER;y++)
			{
				for(i=0;i<COVER_BUFFER_SIZE;i++)
				{
					/* 将数据累加至ADC_value变量 */
					ADC_value[y]+=ADC_Add_DATA[COVER_BUFFER_SIZE*y+i];
				}
			}
      for(j=0;j<ADC_CHANNEL_NUMBER;j++)
			{
			  ADC_value[j]=ADC_value[j]/COVER_BUFFER_SIZE;
				/* 3.3为AD转换的参考电压值，stm32的AD转换为12bit，2^12=4096，
				即当输入为3.3V时，AD转换结果为4096 */
				ADC_ConvertedValueLocal[j] =(double)ADC_value[j]*3.3/4096;
				printf("CH%d value -> %fV\n",j,ADC_ConvertedValueLocal[j]);
				ADC_value[j]=0;
			}
			finish_flag=0;
			printf("\n");
			HAL_Delay(1000);
		}
  }
}

/**
  * 函数功能: ADC转换完成回调函数
  * 输入参数: hadc：ADC外设设备句柄
  * 返 回 值: 无
  * 说    明: 无
  */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) // 采集完8个通道才进中断
{
  /* 因为有8个通道每个通道采集 */
  for(uint8_t x=0;x<ADC_CHANNEL_NUMBER;x++)
	{


     ADC_Add_DATA[COVER_BUFFER_SIZE*x+DMA_Transfer_Complete_Count]=ADC_ConvertedValue[x];
	}


	DMA_Transfer_Complete_Count++;
	if(DMA_Transfer_Complete_Count==COVER_BUFFER_SIZE)
	{
	  DMA_Transfer_Complete_Count=0;
		finish_flag=1;
	}
}



总结：代码里有很好的注释，多看代码注释。

牛牛ly
关注
  • 6
    点赞
  • 踩
  • 60
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
STM32ADC16通道DMA通信
05-04
STM32ADC16通道DMA通信
stm32-ADC实验
01-12
STM32-ADC实时检测外部模拟量后printf输出给PC机，简单明了。
STM32——ADC篇（ADC的使用）
最新发布
qq_62637071的博客
06-03 2232
STM32F1的ADC为12位ADC，是一种逐次逼近型模拟数字转换器。它有多达18个通道，可测量16个外部和2个内部 信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右 对齐方式存储在16位数据寄存器中。模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。ADC的输入时钟不得超过14MHz，它是由PCLK2经分频产生。STM32的ADC其转换时间为1us。
STM32—ADC详解入门（ADC读取烟雾传感器的值）
Ai1101224的博客
04-26 5816
对ADC的性能指标、特性、通道、转换顺序、触发方式、转化时间、转化模式进行详细详解， 还有实验：使用ADC读取烟雾传感器的值，充分掌握ADC都使用。
STM32——ADC
zjy0926的博客
10-21 1万+
如果将 DMA 位置 1，则在每次规则通道转换之后，均使用直接存储器访问 (DMA) 控制器将转换自规则通道组的数据（存储在 ADC_DR 寄存器中）传输到 SRAM。在以下情况下，ADC_SR 寄存器中的 EOC 位置 1：● 如果 EOCS 位清零，在每个规则组序列转换结束时● 如果 EOCS 位置 1，在每个规则通道转换结束时从注入通道转换的数据始终存储在 ADC_JDRx 寄存器中。（4）不连续采样模式。
STM32—ADC详解
weixin_63032791的博客
09-06 2万+
只有当JL=4的时候，注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL
STM32的ADC介绍
qq_52907930的博客
11-07 4443
本文章总结了STM32 ADC的主要知识点，说明了ADC单通道采集、ADC单通道采集(DMA转运数据)、ADC多通道采集(DMA转运数据)的区别和注意点。
【STM32学习】ADC（一）—— STM32 内置 AD 模块框图
challenglistic的博客
08-16 7025
【STM32学习】ADC（一）—— STM32 内置 AD 模块框图
STM32学习之ADC（模拟数字转换器）
weixin_58716963的博客
09-01 7276
本文章记录了个人学习ADC的重点知识，以及调试出现的问题，总结了个人的难点，提出了本人未能解决且未能找到答案的问题
stm32 ADC实验_STM32F103_adc_
10-02
通过分析和理解这些代码，你可以更好地掌握STM32F103 ADC的使用方法。 总的来说，STM32F103 ADC实验的核心在于正确配置ADC的参数，启动转换并处理转换结果。通过实践和学习，你可以熟练地运用这一功能进行各种模拟...
STM32 ADC实验源码.zip_ADC源码_IXF_stm32adc源码
09-24
通过这个实验源码，开发者不仅可以学习到STM32 ADC的基本用法，还可以深入理解STM32 HAL库的使用，这对于进行STM32项目的开发至关重要。在实际项目中，根据具体需求，可能还需要对ADC进行更复杂的配置，比如多通道...
OV9281_PCLK_计算公式.pdf
04-30
此文档用来描述OV9281的PCLK是如何计算出来的。 包括了详细的寄存器配置。输入时钟、输出像素时钟。
STM32 ADC采样
08-12
通过本实验，我们可以了解STM32F103ZET6的ADC模块的工作原理和应用方法，从而更好地应用于实际项目中。 知识点： 1. STM32F103ZET6的ADC模块的架构和工作原理 2. ADC的采样模式和配置参数 3. DMA的传输方式和配置...
什么是ADC的参考电压，为什么需要参考电压？
热门推荐
苦涩的糖水
02-04 4万+
这个参考电压也叫做基准电压，如果没有基准电压，就无法确定被测信号的准确幅值。例如基准电压为2.5V，则当被测信号达到2.5V时ADC输出满量程读数，使用者就会知道ADC输出的满量程等于2.5V。不同的ADC，有的是外接基准，也有的是内置基准无需外接，还有的ADC外接基准和内置基准都可以用，但外接基准优先于内置基准。
STM32——ADC基本原理
weixin_62584795的博客
08-13 5091
STM32——ADC基本原理
【STM32笔记】STM32的ADC开发基础（一）
m0_49126759的博客
10-12 1164
ADC（analog-to-digital converter，模拟数字转换器，简称模数转换器），是一种将连续变化的**模拟信号**转换为离散的**数字信号**的电子器件。
ADC的最低有效位（LSB）和最高有效位（MSB）的理解
坚持
11-17 2万+
LSB： Articles on Internet and books show how to calculate the Least Significant Bit (LSB), but they take into consideration either the voltage reference (Vref) or the full scale (FS) of the ADC or
选择好ADC中性能指标是设计系统运行良好的必备 转
vigour1000的专栏
02-09 1111
本文主要对影响系统性能的ADC的各误差指标作分析及其选择与应用作出判断。 采用12位分辨率的模拟-数字转换器(ADC)未必意味看你的系统将具有12位的精度。很多时候，令工程师们吃惊和不解的是，数据采集系统所表现出的性能往往远低于期望值。 如 果这个问题直到样机运行时才被发观，那是措手不及，只好慌忙地改用更高性能的ADC，那大量的时间被花费在重新更改设计上，同时，试投产的日程在迅速临近。问
STM32-ADC实验
weixin_47077788的博客
10-24 886
由于PC1接到电位器上，所以我们实验选择PC1引脚作为ADC接口，查询STM32数据手册得知PC1可作为ADC1的IN11（ADC1_IN11）。ADC转换可以在一次转换后停止，然后再次触发后进行下一次转换（一般配置）；ADC_SCAN_DISABLE 或 ADC_SCAN_ENABLE。115200-8-N-1，重定向支持printf打印，勾选C库。旋钮电位器，电压输入有变化。将PC1接到VCC，输出3.3V。根据项目需求配置触发源。通过ADC_CR2：CONT位决定。也可以是持续不断地进行转换。
stm32f407的ad原理图下载
05-16
stm32f407的AD原理图可在ST官网上下载，具体步骤如下： 1.打开ST官网，进入搜索界面，在搜索栏中输入“stm32f407”，点击搜索按钮。 2.选择STM32F407IGT6核心板的产品页面，在页面中找到“Design resources”栏，点击“Schematic & layout”选项。 3.页面刷新后，找到“Schematic，CAD files & bill of materials (BOM)”栏，点击“Schematic”选项。 4.页面中会显示出AD原理图的下载链接，点击链接即可下载AD原理图。 需要注意的是，在下载之前需要先注册ST的官方账号。同时，下载的原理图只是用于参考和学习，不能用于商业用途。如果需要进行商业应用，需要先与ST公司联系并获得授权。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
