梯形丝杠和滚珠丝杠的区别

梯形丝杠和滚珠丝杠的区别

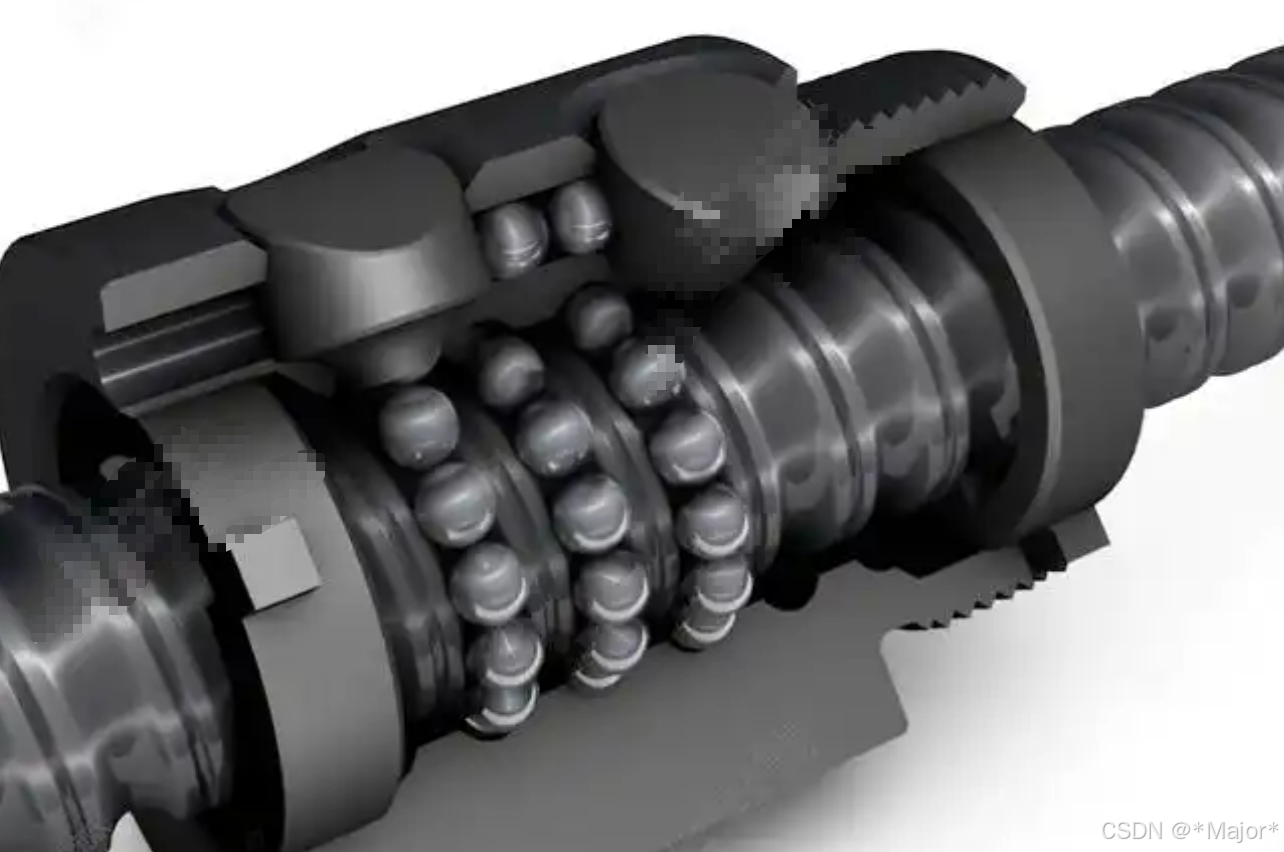

滚珠丝杠

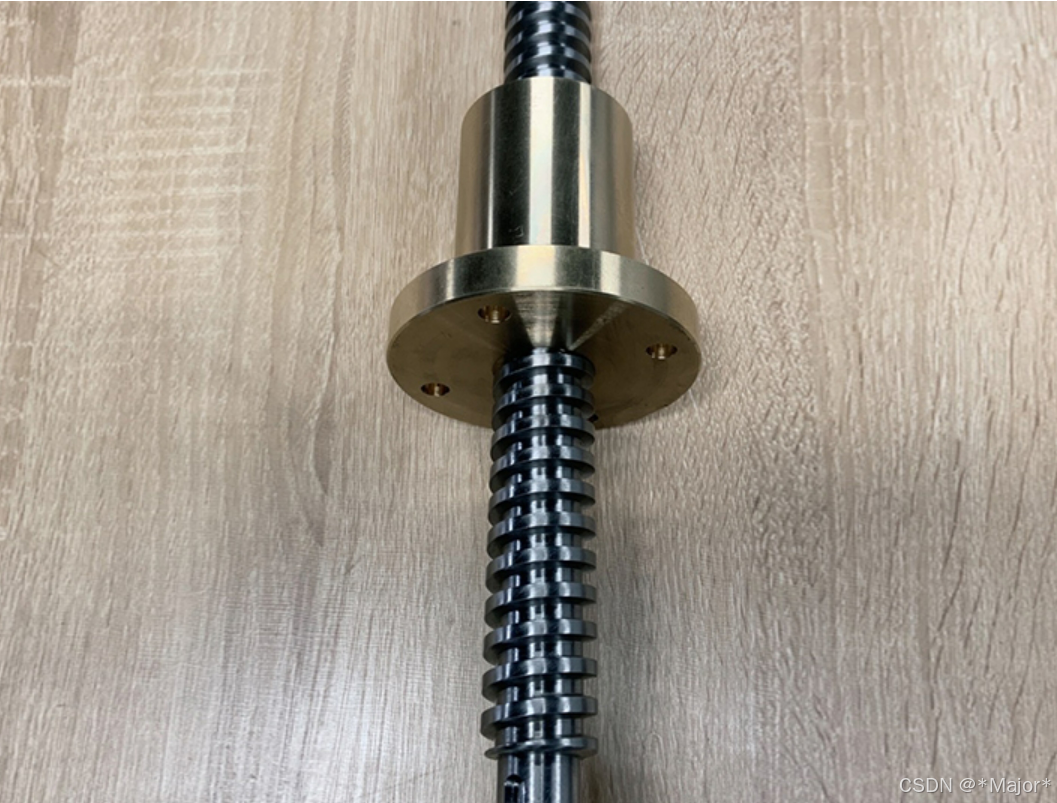

梯形丝杠：

梯形丝杠和滚珠丝杠是两种常见的传动元件，它们在结构、工作原理、性能特点以及应用方面存在显著差异。以下是两者的详细对比：

一、结构差异

1. 梯形丝杠：

   • 结构相对简单，由梯形螺纹的金属杆（丝杠）和梯形螺母组成。
   • 螺纹形状类似于梯形，螺母与丝杠之间的接触是滑动摩擦。

2. 滚珠丝杠：

   • 结构较为复杂，由丝杠、螺母和滚珠组成。
   • 丝杠和螺母之间有滚珠作为滚动体，滚珠在螺纹槽中滚动，实现丝杠与螺母之间的滚动摩擦。

二、工作原理不同

1. 梯形丝杠：

   • 当丝杠旋转时，螺母通过与丝杠之间的滑动摩擦力而沿丝杠轴向移动。
   • 滑动摩擦的工作方式使得梯形丝杠的传动效率相对较低。

2. 滚珠丝杠：

   • 当丝杠旋转时，滚珠在螺纹槽中滚动并循环，使螺母沿丝杠轴向移动。
   • 滚动摩擦的工作方式使得滚珠丝杠的传动效率显著提高。

三、性能特点对比

1. 梯形丝杠：

   • 成本：较低，适合预算有限的应用。
   • 传动效率：较低，大约为26%到46%。
   • 摩擦力：较大，发热较多，寿命相对较短。
   • 自锁功能：可以自锁，适用于需要自锁功能的场合。
   • 精度：精度相对较低，但能够满足一些对精度要求不高的应用。

2. 滚珠丝杠：

   • 成本：较高，但长期来看可能因高效率和长寿命而更具经济性。
   • 传动效率：高，可达90%以上，减少了能量损失。
   • 摩擦力：小，发热少，寿命较长。
   • 自锁功能：不具备自锁功能，但可以通过其他机械设计实现自锁。
   • 精度：精度高，重复定位精度可达微米级别，适用于对精度要求较高的应用。

四、应用领域不同

1. 梯形丝杠：

   • 适用于对精度要求不高，但需要较大承载力或自锁功能的场合。
   • 常见于建筑脚手架的升降系统、手动工具、简单的机械升降装置等。

2. 滚珠丝杠：

   • 广泛应用于需要高精度、高效率和长寿命的场合。
   • 常见于数控机床、自动化设备、精密测量仪器、机器人关节、半导体制造设备等。

综上所述，梯形丝杠和滚珠丝杠在结构、工作原理、性能特点以及应用方面存在显著差异。在选择时，应根据具体的应用需求、成本预算、维护便利性和预期寿命等多方面因素进行综合考虑。
