干货 | 3分钟成为半导体晶圆行业资深专家的精华知识

来源:半导体行业观察、中信证券徐涛、胡叶倩雯与晏磊

晶圆(wafer) 是制造半导体器件的基础性原材料。 极高纯度的半导体经过拉晶、切片等工序制备成为晶圆,晶圆经过一系列半导体制造工艺形成极微小的电路结构,再经切割、封装、测试成为芯片,广泛应用到各类电子设备当中。 晶圆材料经历了 60 余年的技术演进和产业发展,形成了当今以硅为主、新型半导体材料为补充的产业局面。

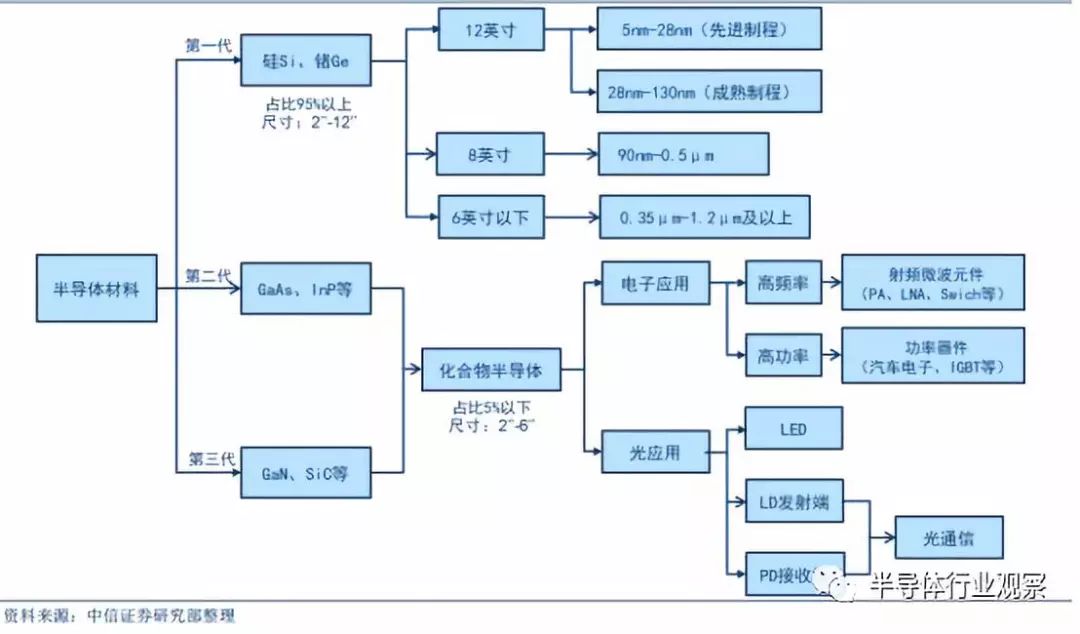

半导体晶圆材料的基本框架



20 世纪 50 年代,锗(Ge)是最早采用的半导体材料,最先用于分立器件中。集成电路的产生是半导体产业向前迈进的重要一步, 1958 年 7 月,在德克萨斯州达拉斯市的德州仪器公司,杰克·基尔比制造的第一块集成电路是采用一片锗半导体材料作为衬底制造的。

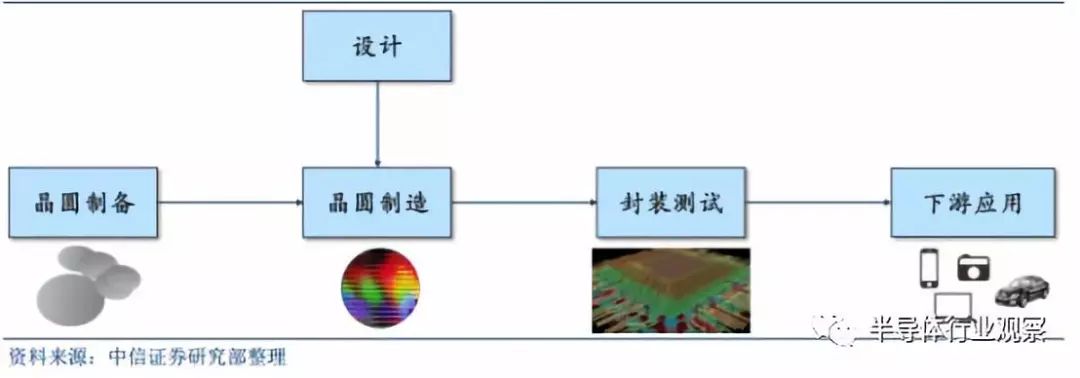

半导体产业链流程



但是锗器件的耐高温和抗辐射性能存在短板,到 60 年代后期逐渐被硅(Si) 器件取代。 硅储量极其丰富,提纯与结晶工艺成熟, 并且氧化形成的二氧化硅(SiO2)薄膜绝缘性能好,使得器件的稳定性与可靠性大为提高, 因而硅已经成为应用最广的一种半导体材料。半导体器件产值来看,全球 95%以上的半导体器件和 99%以上的集成电路采用硅作为衬底材料。



2017 年全球半导体市场规模约 4122 亿美元,而化合物半导体市场规模约 200亿美元,占比 5%以内。 从晶圆衬底市场规模看, 2017 年硅衬底年销售额 87 亿美元, GaAs衬底年销售额约 8 亿美元。 GaN 衬底年销售额约 1 亿美元, SiC 衬底年销售额约 3 亿美元。硅衬底销售额占比达 85%+。 在 21 世纪,它的主导和核心地位仍不会动摇。但是 Si 材料的物理性质限制了其在光电子和高频、 高功率器件上的应用。

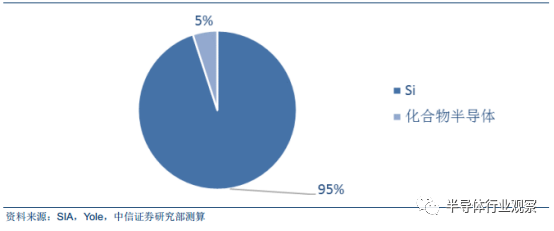

半导体市场份额(按材料)



20 世纪 90 年代以来,以砷化镓(GaAs)、磷化铟(InP)为代表的第二代半导体材料开始崭露头脚。 GaAs、 InP 等材料适用于制作高速、高频、大功率以及发光电子器件,是制作高性能微波、毫米波器件及发光器件的优良材料,广泛应用于卫星通讯、移动通讯、光通信、 GPS 导航等领域。但是 GaAs、InP 材料资源稀缺,价格昂贵,并且还有毒性,能污染环境, InP 甚至被认为是可疑致癌物质,这些缺点使得第二代半导体材料的应用具有很大的局限性。



第三代半导体材料主要包括 SiC、 GaN 等,因其禁带宽度(Eg)大于或等于 2.3 电子伏特(eV),又被称为宽禁带半导体材料。 和第一代、第二代半导体材料相比,第三代半导体材料具有高热导率、高击穿场强、高饱和电子漂移速率和高键合能等优点,可以满足现代电子技术对高温、高功率、高压、高频以及抗辐射等恶劣条件的新要求,是半导体材料领域最有前景的材料,在国防、航空、航天、石油勘探、光存储等领域有着重要应用前景,在宽带通讯、太阳能、汽车制造、半导体照明、智能电网等众多战略行业可以降低 50%以上的能量损失,最高可以使装备体积减小 75%以上,对人类科技的发展具有里程碑的意义。

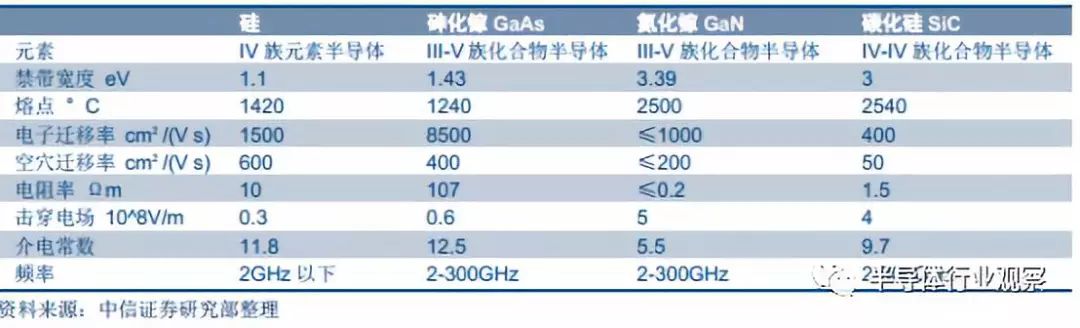

晶圆材料性质比较



化合物半导体是指两种或两种以上元素形成的半导体材料, 第二代、第三代半导体多属于这一类。 按照元素数量可以分为二元化合物、三元化合物、四元化合物等等,二元化合物半导体按照组成元素在化学元素周期表中的位置还可分为 III-V 族、 IV-IV 族、 II-VI 族等。 以砷化镓(GaAs)、氮化镓(GaN)、碳化硅(SiC)为代表的化合物半导体材料已经成为继硅之后发展最快、应用最广、产量最大的半导体材料。 化合物半导体材料具有优越的性能和能带结构:



(1) 高电子迁移率;

(2) 高频率特性;

(3)宽幅频宽;

(4)高线性度;

(5)高功率;

(6)材料选择多元性;

(7)抗辐射。



因而化合物半导体多用于射频器件、光电器件、功率器件等制造,具有很大发展潜力;硅器件则多用于逻辑器件、存储器等,相互之间具有不可替代性。

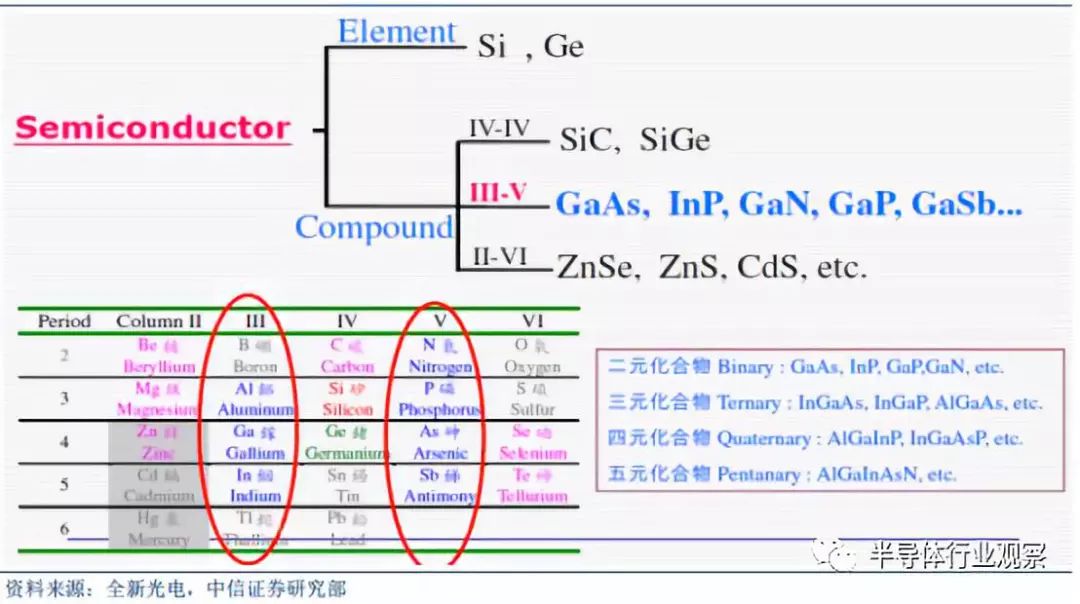

化合物半导体材料



晶圆制备: 衬底与外延工艺



晶圆制备包括衬底制备和外延工艺两大环节。衬底(substrate)是由半导体单晶材料制造而成的晶圆片,衬底可以直接进入晶圆制造环节生产半导体器件,也可以进行外延工艺加工生产外延片。外延(epitaxy)是指在单晶衬底上生长一层新单晶的过程,新单晶可以与衬底为同一材料,也可以是不同材料。 外延可以生产种类更多的材料,使得器件设计有了更多选择。



衬底制备的基本步骤如下:半导体多晶材料首先经过提纯、掺杂和拉制等工序制得单晶材料,以硅为例,硅砂首先提炼还原为纯度约 98%的冶金级粗硅,再经多次提纯,得到电子级高纯度多晶硅(纯度达 99.9999999%以上, 9~11 个 9),经过熔炉拉制得到单晶硅棒。单晶材料经过机械加工、化学处理、 表面抛光和质量检测,获得符合一定标准(厚度、晶向、平整度、平行度和损伤层)的单晶抛光薄片。 抛光目的是进一步去除加工表面残留的损伤层,抛光片可直接用于制作器件,也可作为外延的衬底材料。

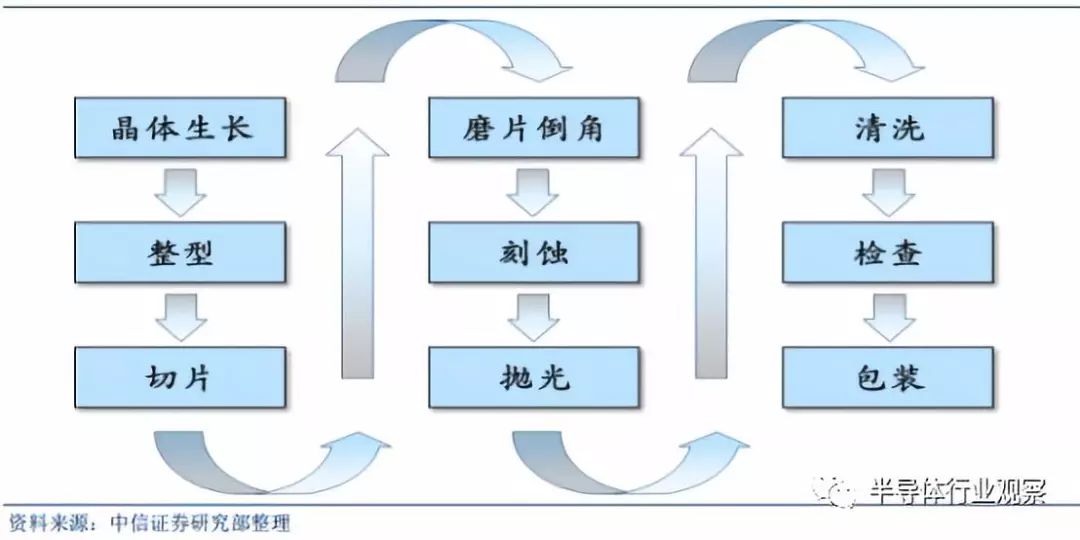

衬底制备的基本步骤



外延生长工艺目前业界主要包括 MOCVD(化学气相沉淀)技术以及 MBE(分子束外延)技术两种。 例如,全新光电采用 MOCVD,英特磊采用 MBE 技术。

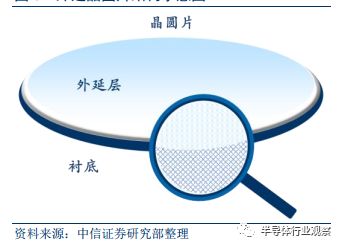

外延晶圆片结构示意图



相比之下, MOCVD技术生长速率更快,更适合产业化大规模生产,而 MBE 技术在部分情况如 PHEMT 结构、Sb 化合物半导体的生产中更适合采用。 HVPE(氢化物气相外延)技术主要应用于 GaN 衬底生产。 LPE(液相沉积)技术主要用于硅晶圆,目前已基本被气相沉积技术所取代。<

<think>好的,用户想了解半导体制造中的术语DFI和BFI的定义和解释。首先,我需要回忆一下这两个缩写的全称。DFI通常代表Dark Field Inspection,即暗场检测,而BFI可能是Bright Field Inspection,亮场检测。这些都是晶圆检测中常用的技术。 接下来,我需要确认这些术语的正确性。比如,DFI确实是暗场检测,用于检测表面微小的缺陷,如划痕或颗粒,因为它利用散射光,能够突出表面不规则的区域。而BFI作为亮场检测,使用透射光,适合观察晶圆内部的缺陷,比如晶体结构的问题或内部裂纹。 然后,需要解释它们的原理和应用场景。暗场检测的原理是使用斜射光,只有被缺陷散射的光才会被检测器捕获,所以背景暗,缺陷亮。而亮场检测则是直接透射光,结构缺陷会阻挡光线,形成暗区。这些方法在半导体制造的不同阶段应用,DFI可能在抛光后检测表面,BFI在刻蚀或沉积后检查内部结构。 还要注意引用的问题,用户提供的参考中提到TEM,虽然不直接相关,但可能涉及其他检测技术,需要正确引用。但用户的问题是关于DFI和BFI,所以可能需要查找相关文献或资料确保准确性。最后,生成相关问题时要围绕检测技术、比较、应用场景和与TEM的区别等方面,帮助用户深入理解。</think>### 晶圆缺陷检测术语DFI与BFI定义解释 #### 1. DFI(Dark Field Inspection,暗场检测) **定义**:通过特定角度入射光与散射光检测晶圆表面微小缺陷的技术。暗场条件下,只有被缺陷散射的光线会被成像系统捕获,背景呈暗色,缺陷呈现高亮信号[^1]。 **原理**:$$ I_{\text{detected}} = \int_{\theta_{\min}}^{\theta_{\max}} \Phi_{\text{scattered}}(x,y,\theta) d\theta $$ 式中,$\Phi_{\text{scattered}}$表示缺陷散射光强度分布。 **应用**:检测表面划痕、颗粒污染、浅层晶体缺陷等,灵敏度可达纳米级。 #### 2. BFI(Bright Field Inspection,亮场检测) **定义**:利用透射光或反射光直接成像的技术,通过光强衰减检测晶格畸变、内部空洞等深层缺陷[^1]。 **原理**:$$ \Delta I/I_0 = e^{-\mu t} \cdot (1 - \alpha_{\text{defect}}) $$ 其中$\mu$为材料吸收系数,$t$为厚度,$\alpha_{\text{defect}}$为缺陷引起的光强衰减因子。 **应用**:检测刻蚀残留、薄膜厚度不均、晶体管栅极变形等结构异常。 #### 技术对比 | 参数 | DFI | BFI | |------------|--------------------|--------------------| | 检测深度 | 表面至亚表面(≤1μm) | 全层穿透(1-100μm) | | 灵敏度 | 1-10nm缺陷 | 10-100nm缺陷 | | 成像速度 | 快(局部扫描) | 慢(全局成像) | | 典型设备 | 激光散射仪 | 光学显微镜 |
