TikZ绘图实例——LSTM元胞结构图

写在前面

总结一下最近学习$\mathrm{Ti}k\mathrm{Z}$时候的一些心得，以及使用$\mathrm{Ti}k\mathrm{Z}$绘制LSTM元胞结构的一个小例子。在之前的文章中，我曾经尝试过使用$\mathrm{Ti}k\mathrm{Z}$绘制组合数学中的棋盘格（有兴趣的话请看《LaTeX TikZ绘图包——组合数学中棋盘格的画法》），经过一周多的学习（啃文档），终于大概理解了$\mathrm{Ti}k\mathrm{Z}$的精妙，在一篇stackflow的问答中（How do I draw an LSTM cell in Tikz?）

Windows 10 x64

MiKTeX 20.10+TeXworks

TikZ是什么?

$\mathrm{Ti}k\mathrm{Z}$（$\mathrm{Ti}k\mathrm{Z}$ ist kein Zeichenprogramm）是以PGF（portable graphic format）为后端的一个绘图前端，用于绘制矢量图（几何，图论等），由Till Tantau教授等开发，以$\text{TEX}$为引擎，在矢量图绘图方面十分强大，可惜学习曲线比较陡峭，而且目前没有相关的中文书籍（下面的官方文档中译版内容不全），所以只能多看多练，当然也可以借助$\mathrm{Ti}k\mathrm{ZEdt}$编辑器可视化生成图形。

• GitHub主页；
• CTAN主页；
• 官方文档（2020.10刚刚更新）；
• 官方文档中译版（最新版本2020.7）；
• 绘图案例合集;

学习的心得体会

从一开始逐字逐句看文档，到后来结合文档中的具体例子一点一点实现，感觉自己对其绘图的语句有一点点理解了，$\mathrm{Ti}k\mathrm{Z}$绘图的主要结构其实理解成web前端，内容（html）与样式（CSS）分离，这样可以方便地扩展图形，再到后来需要一些装饰，都可以在$\mathrm{Ti}k\mathrm{Zset}$中实现，之后如果要再添加一些功能，就需要一些更高级的扩展包来实现了，这里类比一下JS应该不过分😆.

总之，引用stack exchange的一句话，$\mathrm{Ti}k\mathrm{Z}$真的会让人上瘾！看那些精美的图形，是否你也跃跃欲试了呢?

LSTM元胞结构图的绘制

以下是一个$\mathrm{Ti}k\mathrm{Z}$绘图的小例子，参考了stackexchange网站的代码，加上了一些自己喜欢的配置（配色丑，见谅……），总体来说在代码实现上不难。

%cite by https://tex.stackexchange.com/questions/432312/how-do-i-draw-an-lstm-cell-in-tikz

\documentclass[tikz,border=10pt]{standalone}
% 使用宏包：bm用于加粗数学符号，ctex用于中文支持，xcolor用于配色
\usepackage{bm,ctex,xcolor}
% 使用TikZ内部的扩展包：calc计算两点间等分点，arrows.meta用于定制箭头样式，shapes用于椭圆的生成
\usetikzlibrary{calc, positioning, arrows.meta, shapes}


% 定义新命令 \vars{var1}{var2}用于符号的定制
\newcommand{\vars}[2]{${\bm#1}_{\bm#2}$}

\begin{document}

\begin{tikzpicture}[
    % 定义样式
    myfont/.style={
        font=\footnotesize\sffamily
    },
    frame/.style={% 外部边框(圆角矩形)的样式
        rectangle,
        rounded corners=5mm,
        draw,gray,
        fill=lime!45,
        very thick,
    },
    add/.style={% 加操作符的样式
        circle,
        draw, thick,
        fill=yellow!60,
        inner sep=.5pt,
        minimum height =3mm,
    },
    prod/.style={% 乘操作符的样式
        circle,
        draw, thick,
        fill=lightgray!40!blue!30,
        inner sep=.5pt,
        minimum height =3mm,
    },
    function/.style={% 信息处理函数(tanh)的样式
        ellipse,
        draw, thick,
        fill=cyan!30,
        inner sep=1pt
    },
    cell/.style={%C_t和C_{t-1}的样式
        circle,draw,fill=magenta!30,
        line width = .75pt,
        minimum width=8mm,
        inner sep=1pt,
    },
    hidden/.style={% h_t和h_{t-1}的样式
        circle,draw,fill=orange!50,
        line width = .75pt,
        minimum width=8mm,
        inner sep=1pt,
    },
    input/.style={% x_t的样式
        circle,draw,
        fill=teal!30,
        line width = .75pt,
        minimum width=8mm,
        inner sep=1pt,
    },
    actfunc/.style={% 激活函数的样式
        rectangle, draw,
        fill=pink!30,
        minimum width=4.25mm,
        minimum height=3.75mm,
        inner sep=1pt,
        thick,
    },
    ArrowC1/.style={% 线段的圆角样式
        rounded corners=2mm,
        >=Stealth[round],
        very thick,
    },
    ArrowC2/.style={% 弧度略大的圆角样式
        rounded corners=3mm,
        >=Stealth[round],
        very thick,
    },
]


% 图形绘制部分
    % 绘制外部圆角边框
    \node [frame, minimum height =4cm, minimum width=6cm] at (0,0) {};

    % 绘制激活函数结点
    \node [actfunc] (ibox1) at (-2,-0.8) {$\bm\sigma$};
    \node [actfunc] (ibox2) at (-1.35,-0.8) {$\bm\sigma$};
    \node [actfunc, minimum width=9mm] (ibox3) at (-0.45,-0.8) {$\bm\tanh$};
    \node [actfunc] (ibox4) at (0.5,-0.8) {$\bm\sigma$};

   % 绘制操作符结点
    \node [prod] (mux1) at (-2,1.5) {$\bm\times$};
    \node [add] (add1) at (-0.5,1.5) {$\bm+$};
    \node [prod] (mux2) at (-0.5,0) {$\bm\times$};
    \node [prod] (mux3) at (1.5,0) {$\bm\times$};
    \node [function] (func1) at (1.5,0.75) {$\bm\tanh$};

    % 绘制神经元外部输入节点
    \node[cell, label={[myfont]above:长时记忆输入}] (c) at (-4,1.5) {\vars{c}{t-1}};
    \node[hidden, label={[myfont]above:隐层输入}] (h) at (-4,-1.5) {\vars{h}{t-1}};
    \node[input, label={[myfont]right:输入}] (x) at (-2.5,-3) {\vars{x}{t}};

    % 绘制神经元外部输出节点
    \node[cell, label={[myfont]above:长时记忆输出}] (c2) at (4,1.5) {\vars{c}{t}};
    \node[hidden, label={[myfont]below:短时记忆输出}] (h2) at (4,-1.5) {\vars{h}{t}};
    \node[hidden, label={[myfont]left:输出}] (x2) at (2.5,3) {\vars{h}{t}};

% 绘制各节点之间的连接线
    % 使用相交和位移
    % 绘制C_{t-1}到C_t的线
    \draw [->, ArrowC1] (c) -- (mux1) -- (add1) -- (c2);

    % 绘制输入线段
    \draw [ArrowC2] (h) -| (ibox4);
    \draw [ArrowC1] (h) -| (ibox1);
    \draw [ArrowC1] (h) -| (ibox2);
    \draw [ArrowC1] (h) -| (ibox3);
    \draw [ArrowC1] (x) -- (x |- h) -| (ibox1);

    % 内部线段(带箭头)
    \draw [->, ArrowC2] (ibox1) -- (mux1);
    \node [label=left:$\bm{f_t}$,right=1.5pt] () at ($(ibox1)!.5!(mux1)$) {};
    \draw [->, ArrowC2] (ibox2) |- (mux2);
    \node [label=left:$\bm{i_t}$, right=2pt] () at (ibox2 |- mux2) {};
    \draw [->, ArrowC2] (ibox3) -- (mux2);
    \node [label=right:$\bm{\tilde{C}_t}$, left=.5pt] () at ($(ibox3)!.5!(mux2)$) {};
    \draw [->, ArrowC2] (ibox4) |- (mux3);
    \node [label=left:$\bm{o_t}$, right=2pt] () at (ibox4 |- mux3) {};
    \draw [->, ArrowC2] (mux2) -- (add1);
    \draw [->, ArrowC1] (add1) -| (func1);
    \draw [->, ArrowC2] (func1) -- (mux3);

    %输出线段
    \draw [->, ArrowC2] (mux3) |- (h2);
    %标记出现缺口线段的下端点
    \draw (c2 -| x2) ++(0,-0.15) coordinate (i1);
    \draw [-, ArrowC2] (h2 -| x2) -| (i1);
    \draw [->, ArrowC2] (i1)++(0,0.3) -- (x2);



\end{tikzpicture}
\end{document}

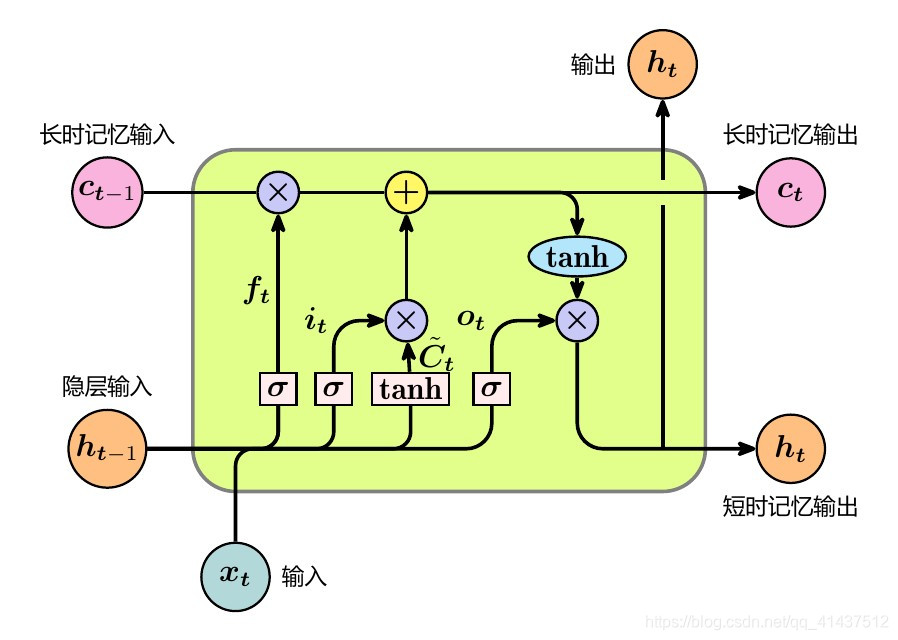

编译结果：
