Qt：53---Widget组件的自定义与提升(promoted)

一、什么是自定义Widget组件

• Qt的UI设计器提供了很多GUI设计的界面组件，可以满足常见的界面设计需求。但是某些时候需要设计特殊的界面组件，而在UI设计器的组件面板里没有合适的组件，这时就需要设计自定义的界面组件

二、如何设计自定义的Widget组件

• 所有组件的基类是QWidget，要设置自定义的界面组件，可以从QWidget继承一个自定义的类，重定义其paintEvent()事件，利用Qt的绘图功能绘制组件外观，并实现需要的其它功能
• 然后在窗体中放置一个Widget，右击Widget组件，“Protomed to”提升为我们上面定义的那个类（看后面的演示案例）

三、演示案例

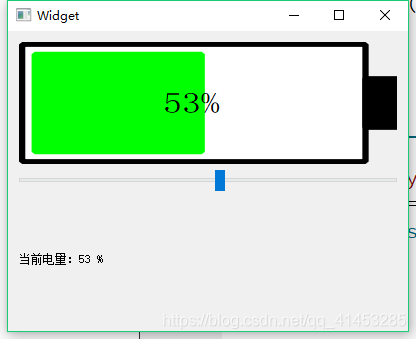

• 设计一个这样的电池组件

第一步：

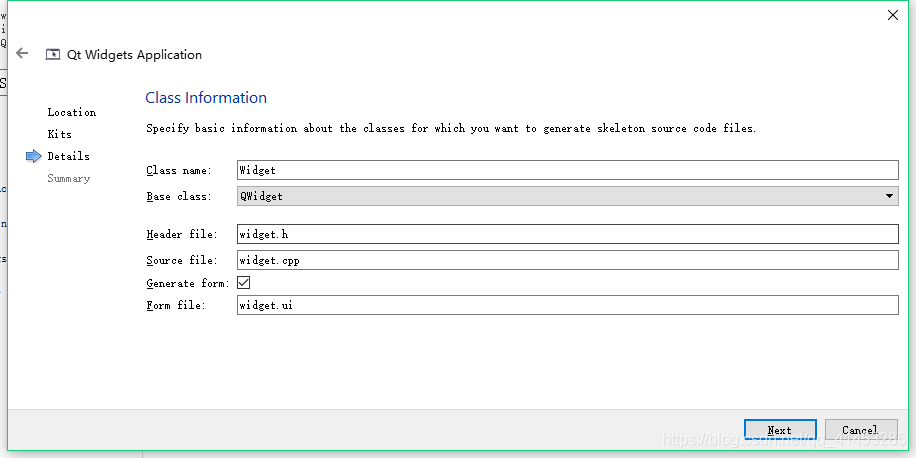

• 先创建一个基于QWidget的应用窗体

第二步：

• 然后再添加一个从QWidget继承的类QmyBattery

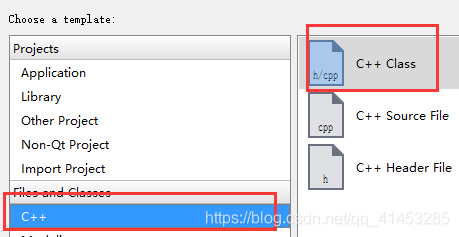

• 在此项目的基础上，点击Qt Creator的“File” ==>"New File or Project" ==>“C++ Class” ==>创建一个基于QWdiget的“qmybattery”类

第三步：

• 向qmybattery.h文件中书写代码，内容如下

#include <QWidget>
#include <QColor>
#include <QPainter>

class qmybattery : public QWidget
{
    Q_OBJECT
private:
    QColor mColorBack=Qt::white;  //背景色
    QColor mColorBorder=Qt::black;//电池边框颜色
    QColor mColorPower=Qt::green; //电量柱颜色
    QColor mColorWarning=Qt::red; //电量短缺时的颜色
    int mPowerLevel=60;           //当前电量（0-100）
    int mWarnLevel=20;            //电量低警示阀值
protected:
    void paintEvent(QPaintEvent *event)Q_DECL_OVERRIDE; //绘图
public:
    explicit qmybattery(QWidget *parent = nullptr);
    void setPowerLevel(int pow); //设置当前电量
    int powerLevel(); //得到当前电量
    void setWarnLevel(int warn); //设置电量低阀值
    int warnLevel(); //得到电量低阀值
    QSize sizeHint(); //返回组件的缺省大小
signals:
    //当电量值改变时发射此信号
    void powerLevelChanged(int);
public slots:
};

第四步：

• 定义paintEvent()函数

void qmybattery::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);
    QPainter painter(this);

    //设置QPainter的绘图区
    QRect rect(0,0,width(),height());
    painter.setViewport(rect);
    painter.setWindow(0,0,120,50);
    painter.setRenderHint(QPainter::Antialiasing);
    painter.setRenderHint(QPainter::TextAntialiasing);

    //设置画笔
    QPen pen;
    pen.setWidth(2);
    pen.setColor(mColorBorder);
    pen.setStyle(Qt::SolidLine);
    pen.setCapStyle(Qt::FlatCap);
    pen.setJoinStyle(Qt::BevelJoin);
    //设置画刷
    QBrush brush;
    brush.setColor(mColorBack);
    brush.setStyle(Qt::SolidPattern);

    painter.setPen(pen);
    painter.setBrush(brush);

    //改变rect的区域，绘制电池边框
    rect.setRect(1,1,109,48);
    painter.drawRect(rect);

    //改变画刷颜色，改变rect的区域，绘制电池的正极头
    brush.setColor(mColorBorder);
    painter.setBrush(brush);
    rect.setRect(110,15,10,20);
    painter.drawRect(rect);

    //画电池柱
    if(mPowerLevel>mWarnLevel) //正常颜色电量柱
    {
        brush.setColor(mColorPower);
        pen.setColor(mColorPower);
    }
    else//电量低时电量柱
    {
        brush.setColor(mColorWarning);
        pen.setColor(mColorWarning);
    }
    painter.setBrush(brush);
    painter.setPen(pen);
    if(mPowerLevel>0)//如果当前有电量，绘制电量柱
    {
        rect.setRect(5,5,mPowerLevel,40);
        painter.drawRect(rect);
    }

    //绘制电量百分比文字
    QFontMetrics textSize(this->font());
    QString powerStr=QString::asprintf("%d%%",mPowerLevel);
    QRect textRect=textSize.boundingRect(powerStr); //得到字符串的rect
    painter.setFont(this->font());
    pen.setColor(mColorBorder);
    painter.setPen(pen);
    painter.drawText(55-textRect.width()/2,23+textRect.height()/2,powerStr);;

}

第五步：

• 定义其他成员函数

//设置当前电量
void qmybattery::setPowerLevel(int pow)
{
    mPowerLevel=pow;
    emit powerLevelChanged(pow);
    repaint();
}

//得到当前电量
int qmybattery::powerLevel()
{
    return mPowerLevel;
}

//设置电量低阀值
void qmybattery::setWarnLevel(int warn)
{
    mWarnLevel=warn;
    repaint();
}

//得到电量低阀值
int qmybattery::warnLevel()
{
    return mWarnLevel;
}

返回组件尺寸大小
QSize qmybattery::sizeHint()
{
    int H=this->height();
    int W=H*12/5;
    QSize size(W,H);
    return size;
}

第六步：

使用“提升法”，将我们自定义的类对象提升为UI组件

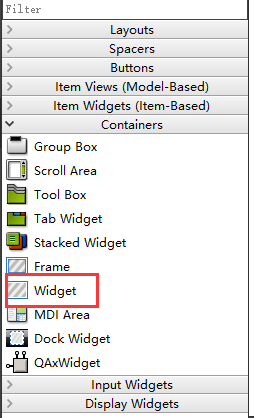

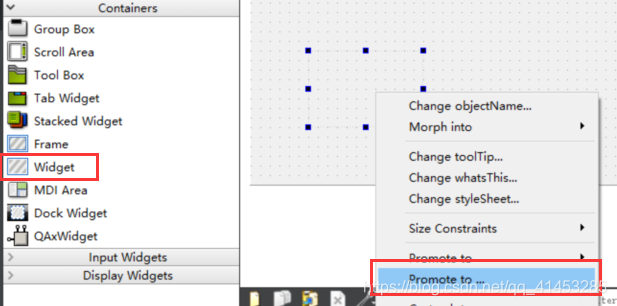

• ①在UI界面中，移动一个Widget组件到主窗体中，然后右击组件，点击“Promote to”菜单项

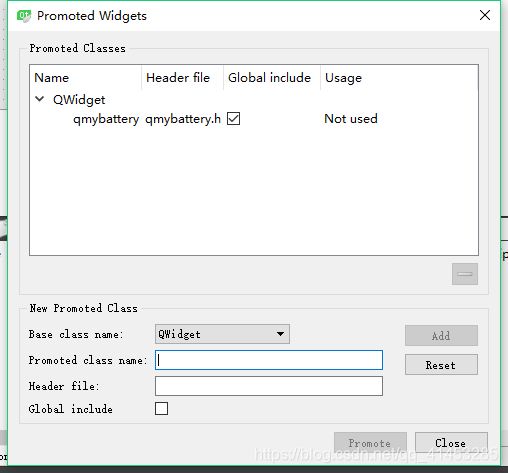

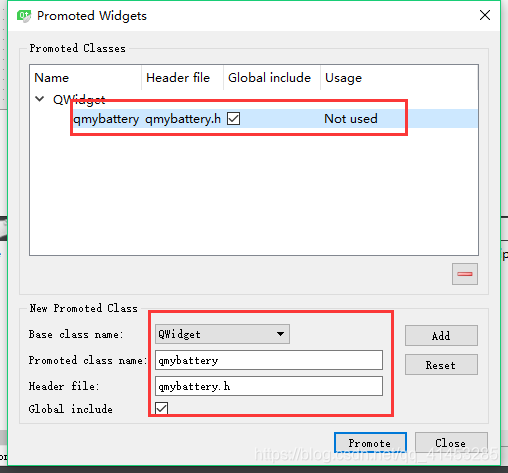

• ②点击之后，出现下面的UI画框

• ③我们将“Base class name”改为“QWidget”。将Promoted class name改为“qmybattery”。勾选一些选项，然后点击Promote（如果我们有其他的自定义类也可以添加到Promoted Classes中，以便我们选择使用）

• ④可以看到这个组件的类名称变为了qmybattery

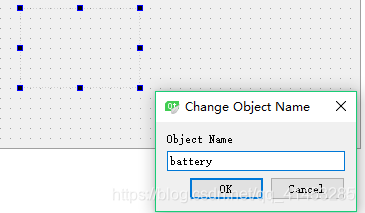

• ⑤右击这个组件，将其object name改为“battery”

第七步：

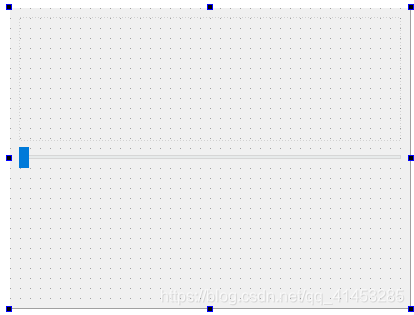

• 在主窗体中再放置一个Horizontal Slider组件和一个QLabel组件，然后与battery这个组件进行排版

第八步：

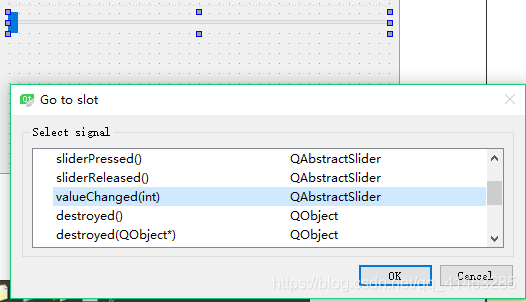

• 我们书写Horizontal Slider组件的valueChanged信号，然后调用setPowerLevel函数，这样的话，我们的qmybattery类就会接收到powerLevelChanged信号了

void Widget::on_horizontalSlider_valueChanged(int value)
{
    ui-> battery->setPowerLevel(value);
    QString str=QStringLiteral("当前电量：")+QString::asprintf("%d %%",value);
    ui->label->setText(str);
}
