PlutoSDR matlab无线通信系统学习+实战——基于FM的语音传输(一)

上一篇文章介绍了基于单载波QPSK的无线图片传输系统，本章给大家分享一个基于FM调制的语音传输系统。

FM是模拟调制中的一种，也就是频率调制。就是把基带信号用载波的频率来承载。直接的表现方式是调角，也是一种非线性调制。FM调制解调的原理也非常的简单，并且网上的资料非常多，在本文中就不做过多的介绍，文章着重介绍系统的基本功能。

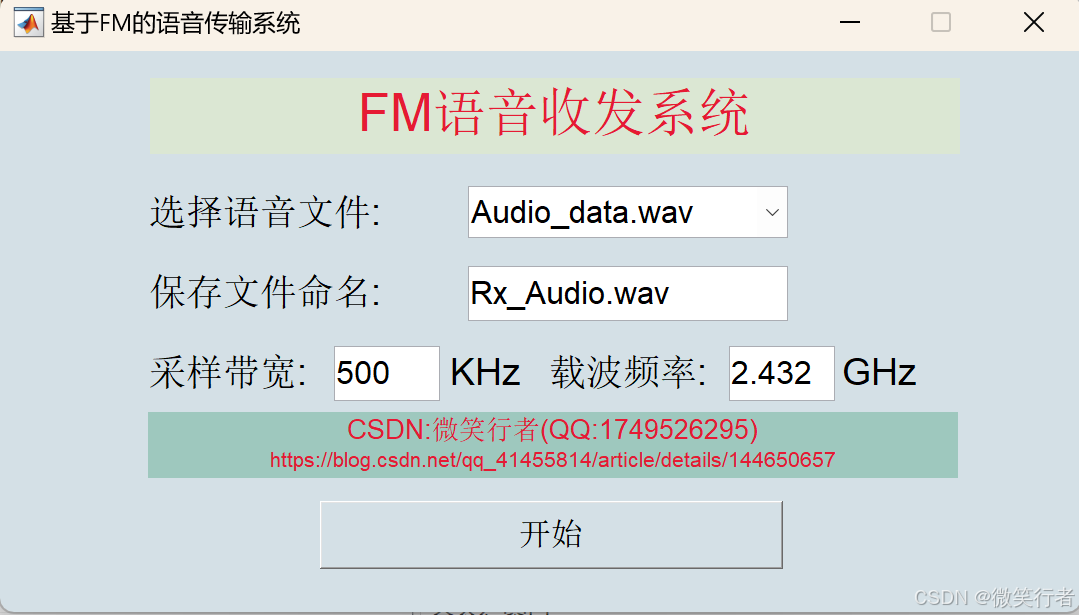

首先，该系统使用的是plutosdr软件无线电实现的FM的信号发送和接受，上图中展示了为该系统设计的UI界面，该界面中展示了系统的基本参数：系统支持自定义的语音文件进行下拉数据框的选择，为发送端选择需要发送的语音文件，语音文件是模拟信号。

在接收端进行FM解调，解调得到的语音信号会进行保存，在UI界面上支持对接收端的语音数据进行保存，保存下来的信号可以继续进行分析和回放。

下面介绍一下系统的配置参数：

%Pluto发送参数设置
sdrTransmitter = sdrtx(deviceNameSDR); % Transmitter properties
sdrTransmitter.RadioID = 'usb:0';
sdrTransmitter.BasebandSampleRate = fs;    %采样频率
sdrTransmitter.CenterFrequency = sim_options.carr_f*1e9;    %载波中心频率
sdrTransmitter.ShowAdvancedProperties = true;
sdrTransmitter.Gain = 0;

%Pluto接收端参数
sdrReceiver = sdrrx(deviceNameSDR);
sdrReceiver.RadioID = 'usb:0';
sdrReceiver.BasebandSampleRate = fs;    %采样频率
sdrReceiver.CenterFrequency = sim_options.carr_f*1e9;   %载波中心频率
sdrReceiver.Gain = 30;       %接收端增益

接收端和发送端的参数采用了UI界面动态参数配置和部分静态配置的方式。在UI界面中设置了信号的采用带宽和载波的中心频率。

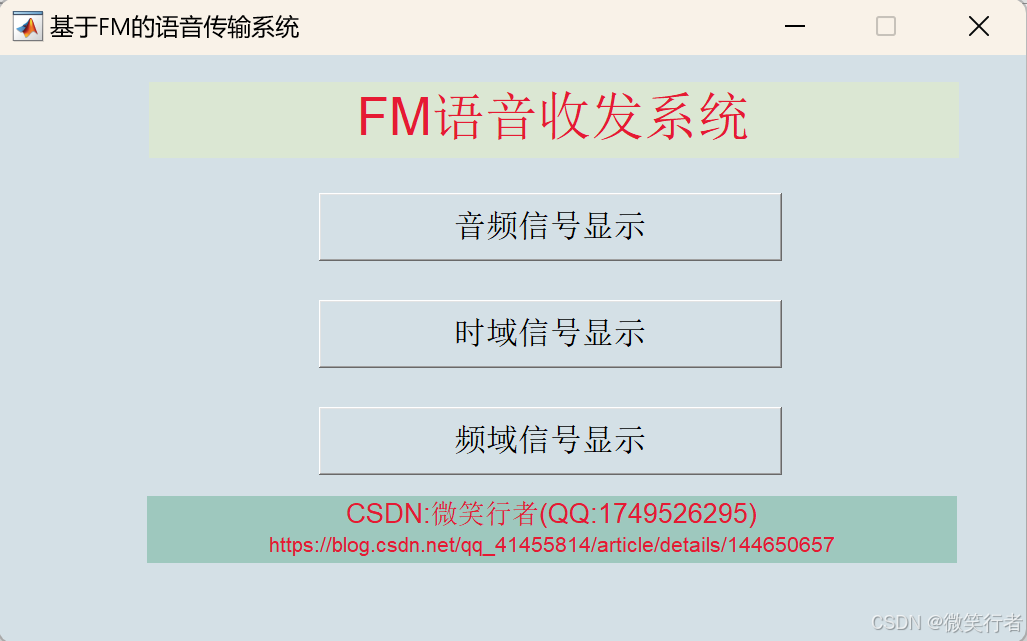

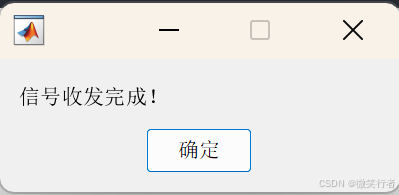

参数配置完成后，对加载的信号进行播放，即听一下发送端的语音信号，然后将信号送入FM调制器，经过发送天线，信号发送出去。经过无线信道后，信号经过接收天线到达接收端，将接收的信号送入FM解调器，就得到了解调后的语音信号，将解调后的语音信号也进行播放，就可以和发送端的信号进行对比。将接收到的语音信号按照UI界面上的文件名进行保存，整个系统就完成了语音信号的发送和接收。系统收发完成后，会弹出信号收发完成的窗口。同时展示运行过程中记录的信号波形：

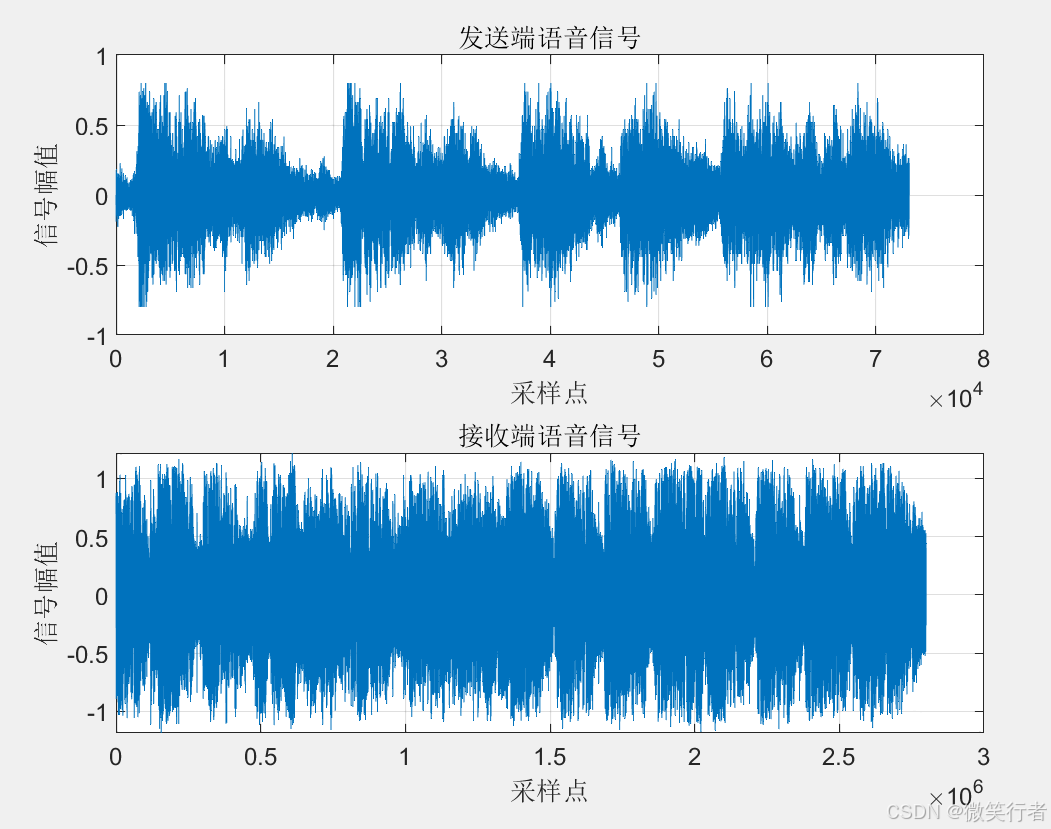

最终结果会显示接收端和发送端的音频信号对比：

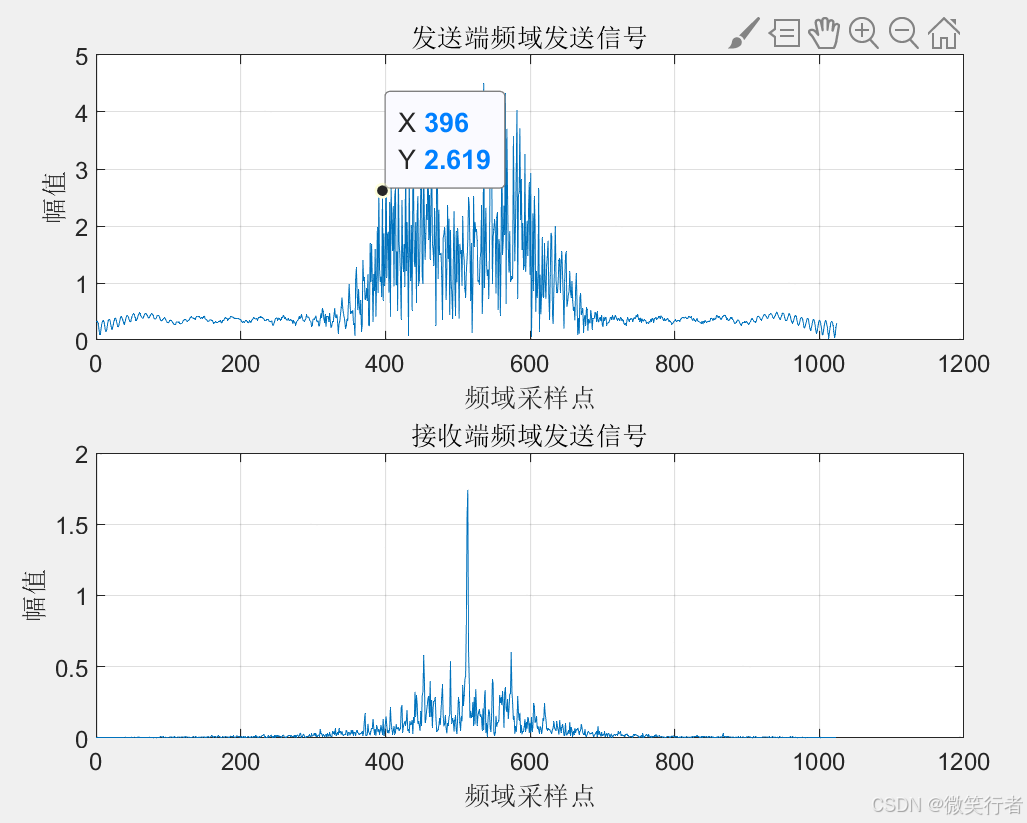

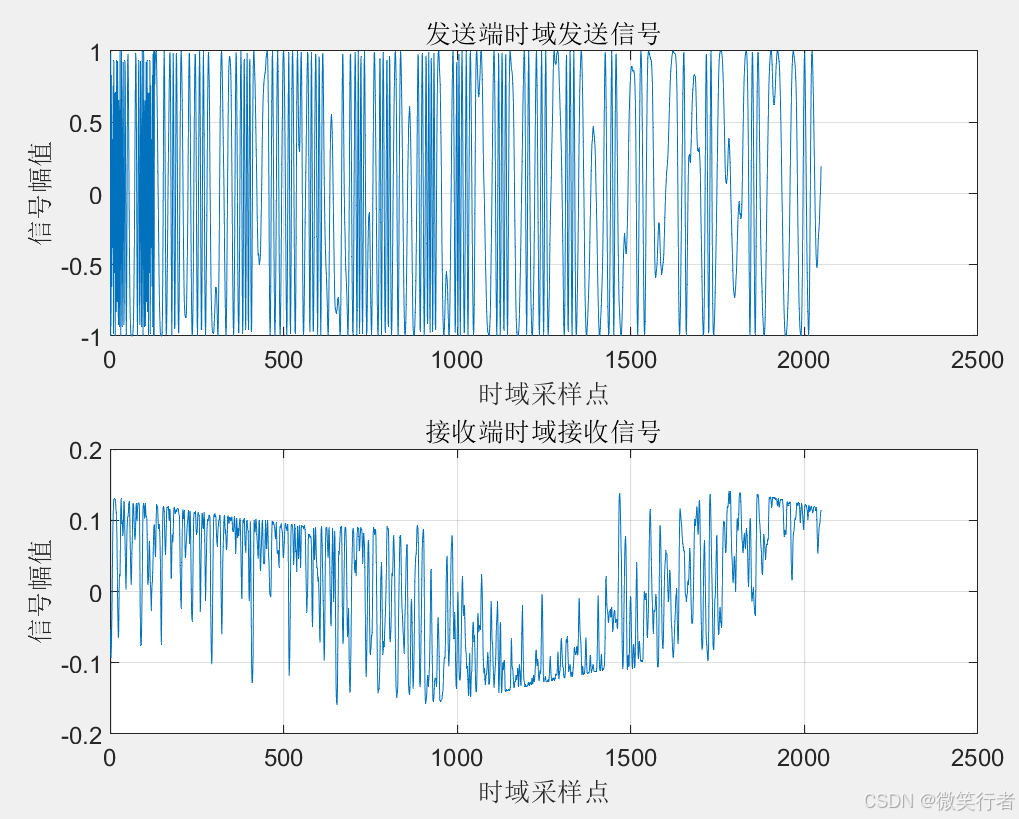

接收端和发送端的语音信号对比并不相同，但是接收端和发送端的音频信号用人耳基本没有区别，因为FM采用的是模拟调制，解调的信号会包含噪音等。同时还会显示接收端和发送端的时域信号对比以及频域对比：

基于FM的图传系统的基本内容差不多就结束了，下面是对应的代码链接：

通过网盘分享的文件：链接: https://pan.baidu.com/s/1ej2QPOfbFo1ct9iD1gDPNw?pwd=jv5h 提取码: jv5h

https://m.tb.cn/h.6ihqjpA?tk=B2QSVY0Rluchttps://m.tb.cn/h.6ihqjpA?tk=B2QSVY0Rluc

本次介绍就到这里，下期再见！
